弹簧复位式直通流体控制阀结构设计

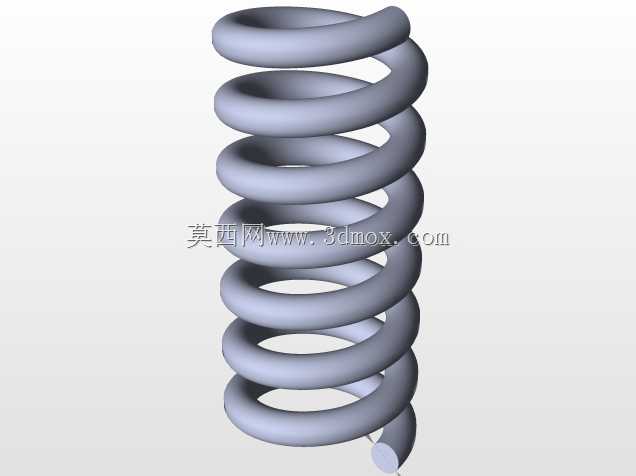

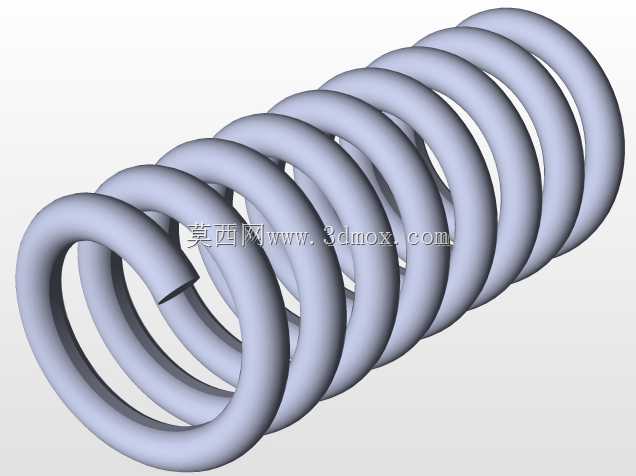

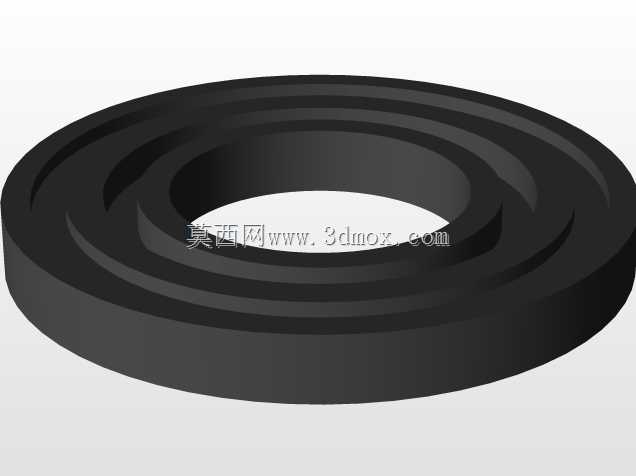

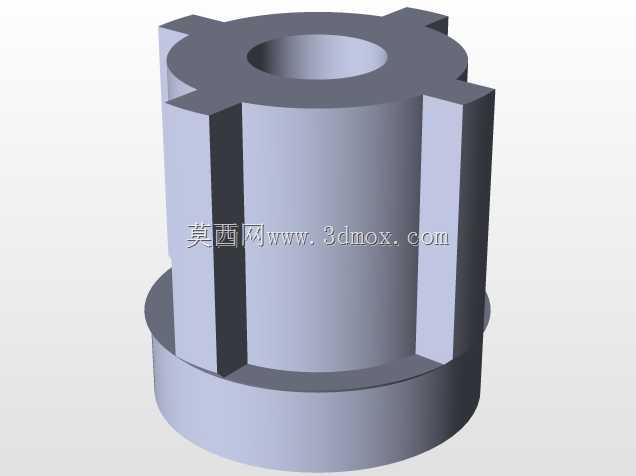

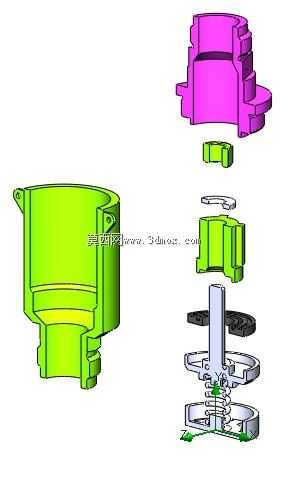

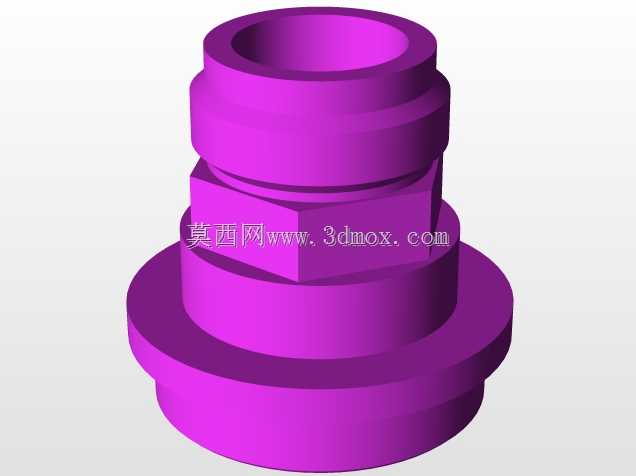

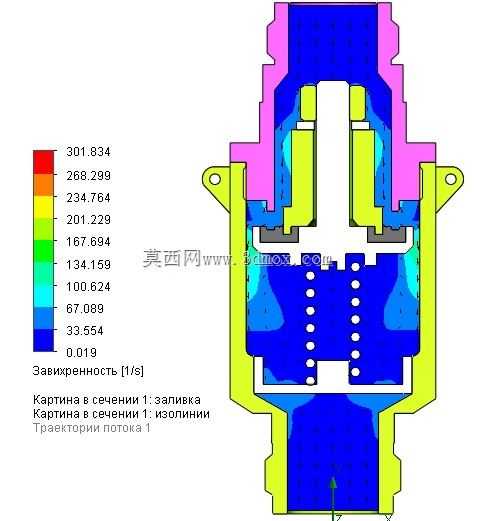

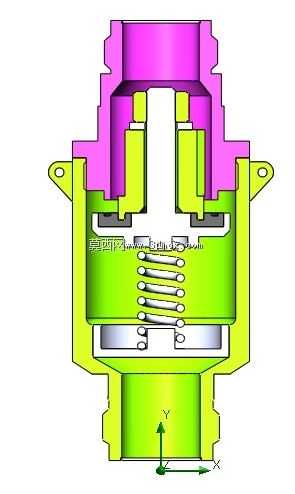

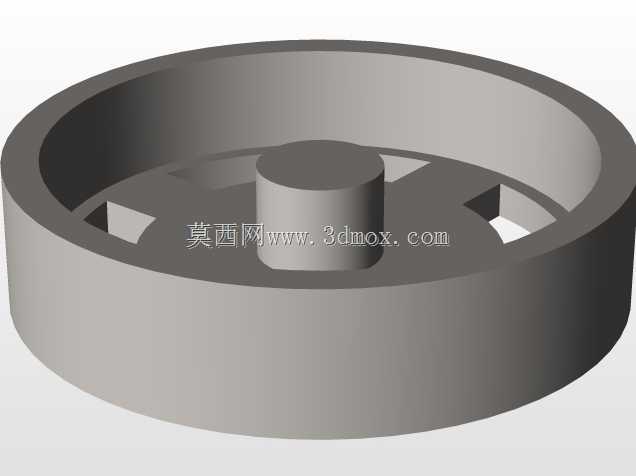

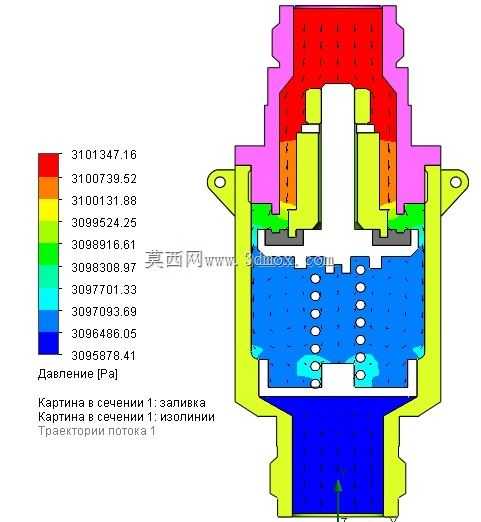

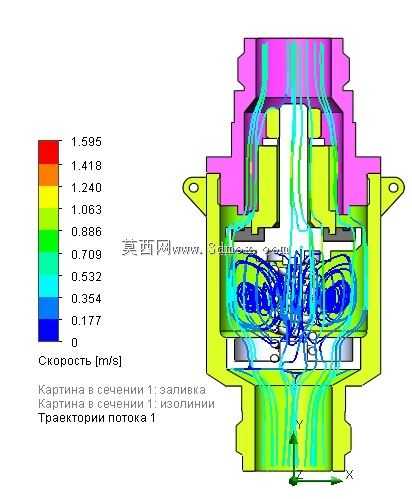

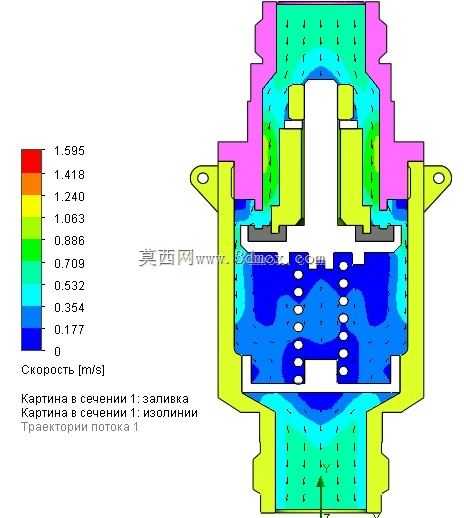

该款阀门主要应用于中小通径的低压流体输送管路场景，覆盖民用给排水、小型工业循环水系统、气动控制回路、低压燃油输送等多个领域，可实现管路内流体的通断控制与压力自适应调节，在系统压力出现波动时能够依靠内部弹性结构自动维持启闭状态的稳定性，避免管路出现异常泄漏或者流体倒流问题。从实际用途来看，这款阀件属于常闭型压力驱动控制阀，当阀件入口端流体压力达到设定开启值时，流体推力会克服内部弹簧预紧力推动阀芯向上位移，打通上下连通的流道让流体顺利通过；当入口压力下降到闭合阈值时，弹簧会快速推动阀芯复位，切断流道阻止介质反向流动，无需额外施加外部控制动力即可完成自动启闭动作，非常适合无人值守的简易流体控制系统使用。在功能特性设计上，这款阀件采用了轴向直通式流道布局，流体从阀身下部入口进入后沿轴向向上流动，整体流道转折少、流阻损失小，能够有效降低输送过程中的压力损耗；内部密封结构采用了嵌套式密封圈设计，在阀芯与阀腔内壁的配合面、上部阀盖与阀体的接合面都设置了对应密封槽，可适配橡胶、聚四氟乙烯等多种材质的密封件，能够满足不同温度、不同腐蚀特性介质的密封需求，长期使用也不易出现渗漏问题；阀体两侧设置了带安装孔的固定耳板，可直接通过螺栓将阀件固定在安装基座或者管路支架上，避免管路振动导致阀件移位。设计思路上，这款阀件采用了模块化分层结构，从下到上依次为下接口段、阀芯腔段、弹簧腔段、上阀盖段，各段之间通过台阶定位配合，既保证了装配时的同轴度要求，也方便后期拆解维护更换密封件或者弹簧；内部弹簧采用了等节距圆柱螺旋弹簧设计，弹簧刚度经过匹配计算，既保证足够的复位推力，也不会让阀门开启压力过高导致系统能耗上升；阀芯采用了上下导向结构，在阀芯上下端都设置了与阀腔配合的导向段，能够保证阀芯升降过程中不会出现偏斜卡滞，提升阀件动作的可靠性。从安装边界来看，这款阀件上下两端采用了外螺纹连接接口，可直接与同规格的内螺纹管路接头对接，安装时不需要额外焊接或者法兰转接，整体径向尺寸紧凑，两侧安装耳板的孔位间距适配常规管路安装支架的通用尺寸，安装时预留的操作空间小，能够适配空间受限的管路布局场景；阀件整体轴向高度经过优化，在保证弹簧行程足够的前提下尽可能压缩整体高度，不会占用过多的管路纵向安装空间。
