内燃机维修用阀座拉拔工装结构设计

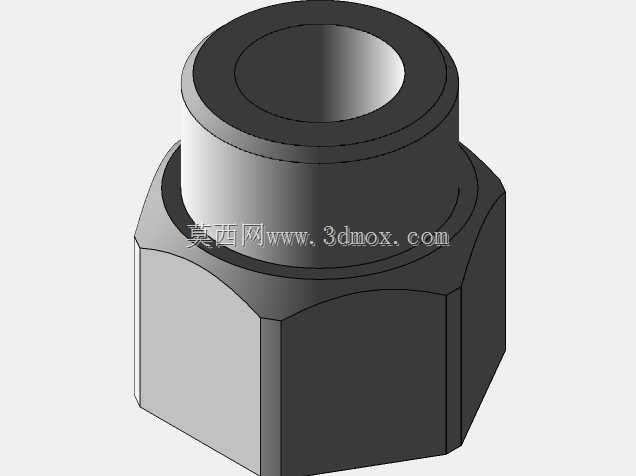

　　在动力设备检修场景中，气缸盖阀座的拆卸一直是影响维修效率的关键工序，尤其是服役周期较长的内燃机，阀座与缸盖安装孔经高温烧蚀、积碳粘结后，常规敲击、撬拨方式极易造成缸盖密封面损伤，甚至导致整个缸盖报废，这类维修痛点也是设计这款拉拔工装的核心出发点。这款拉拔工装的核心功能，就是在不破坏缸盖基体、不损伤相邻气道与密封面的前提下，完成过盈配合阀座的垂直拔出作业，适配多规格汽油机、柴油机的进排气门座拆卸需求，可覆盖乘用车、商用车、小型工程机械动力单元的常规检修工况。从结构设计逻辑来看，整套工装采用同轴受力的拉拔架构，核心部件包含拉拔爪、定位导向套、施力螺杆、承压顶座四个模块，没有多余的冗余结构，所有受力部件均沿阀座安装孔的轴线布置，

　　避免拉拔过程中出现偏载力矩。拉拔爪采用分体式弹性结构，爪端的卡位凸台尺寸经过反复校核，伸入阀座内孔后可自动卡合在阀座下端的环形台阶处，不会在拉拔过程中滑脱；定位导向套的外径与缸盖的气门导管内孔采用小间隙配合，装配后可保证整套拉拔机构的轴线与阀座安装孔轴线完全重合，从根源上避免拉拔偏斜导致的阀座碎裂、缸盖安装孔拉伤问题。施力螺杆采用梯形传动螺纹，相比普通三角螺纹，传动效率更高、自锁性能稳定，维修人员仅用普通棘轮扳手转动螺杆顶端，就能通过螺纹传动产生平稳的轴向拉拔力，不需要额外搭配液压动力源，在野外维修、无动力供电的检修场景下也能正常使用。承压顶座的下端面设计有环形缓冲接触面，与缸盖表面接触时不会压伤缸盖的平面密封区域，

　　接触面积经过核算，可将拉拔时的反作用力分散到足够大的区域，避免局部应力过大造成缸盖表面变形。从安装边界与尺寸适配性来看，这套工装的导向套模块设计有可快换的结构，针对不同内径的气门导管，仅需更换对应规格的导向套，就能快速切换适配不同型号的缸盖，不需要更换整套拉拔机构；拉拔爪的张开行程覆盖常见的30-60mm直径阀座，可适配绝大多数小排量到中等排量内燃机的进排气阀座尺寸，整套工装收拢后的最大外径小于缸盖的气道避让空间，作业时不会与缸盖上的喷油器安装孔、火花塞安装孔产生结构干涉。在实际检修作业中，使用这款工装时，先将对应规格的导向套装入气门导管定位，再将收拢状态的拉拔爪伸入阀座内孔，确认爪端卡合到阀座下端台阶后，

　　将承压顶座套在螺杆上贴紧缸盖表面，匀速转动施力螺杆即可将阀座平稳拉出，整个过程不需要敲击缸盖，也不需要对阀座进行加热破坏，单工位拆卸单个阀座的作业时间可控制在2分钟以内，相比传统拆卸方式效率提升60%以上，同时能将缸盖密封面的损伤率降到几乎为零。设计过程中还特意考虑了工装本身的耐用性，所有受力部件均采用合金结构钢调质处理，拉拔爪的卡位部位做了局部淬火硬化，长期使用不会出现爪端磨损、变形打滑的问题，梯形螺纹部位做了发黑防锈处理，适合维修车间多油污、多粉尘的作业环境，日常维护仅需定期在螺纹部位涂抹润滑脂即可，不需要复杂的保养流程。另外，这套工装的整体重量控制在1.2kg以内，操作人员单手握持即可完成对位装配，长时间连续作业也不会产生明显的负重疲劳，对于批量开展内燃机大修的维修车间而言，能有效降低维修人员的劳动强度，同时减少因拆卸操作不当导致的缸盖报废损失。
