泥浆输送系统用安全泄压阀结构设计

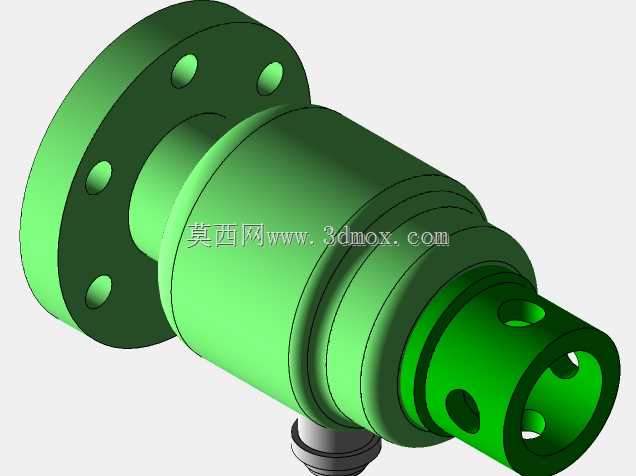

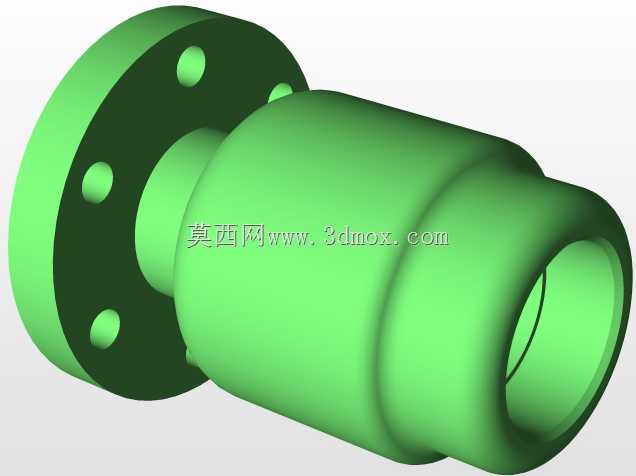

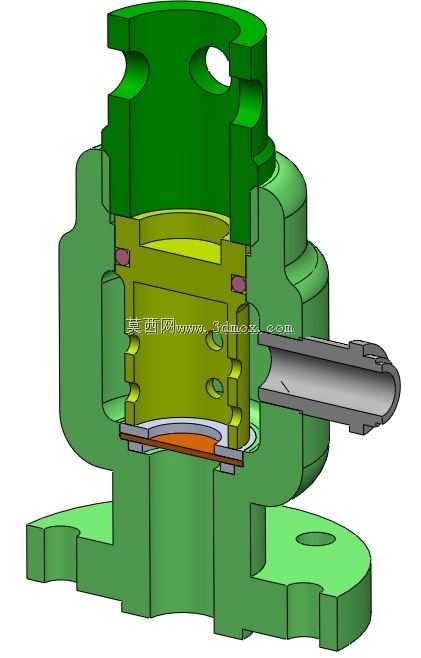

　　在油田钻井、盾构掘进、尾矿输送这类高磨蚀浆体输送工况里，管路超压是极易引发密封击穿、管路崩裂甚至设备损毁的核心风险点，这款集成在泥浆泵输出端的安全阀，核心作用就是在管路压力超过设定阈值时快速开启泄流，待系统压力回落至安全区间后自动复位闭合，保障整个浆体输送回路的压力稳定。从结构设计逻辑来看，该阀采用直通式进液+侧向导流放泄的流道布局，底部法兰端直接对接泥浆泵的高压输出腔，侧方水平接口对接泄流回流管路，这种布局能最大程度缩短高压介质的泄流行程，减少超压时的响应滞后，避免压力峰值持续冲击泵体密封件。阀体主体采用渐变式腔室结构，下部为与泵腔连通的进液通道，中部为阀芯导向与密封配合腔，上部为弹簧预紧调节腔，

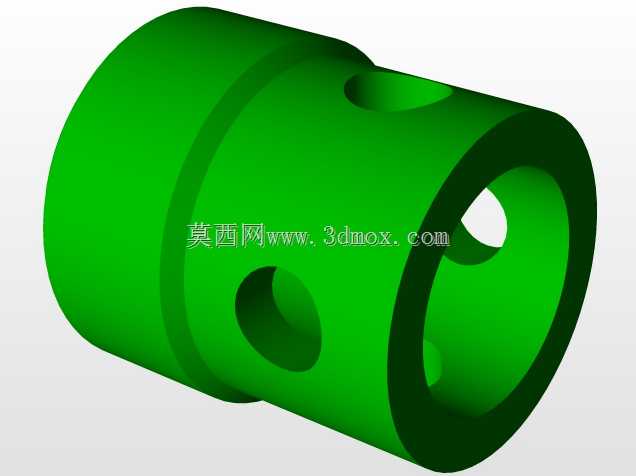

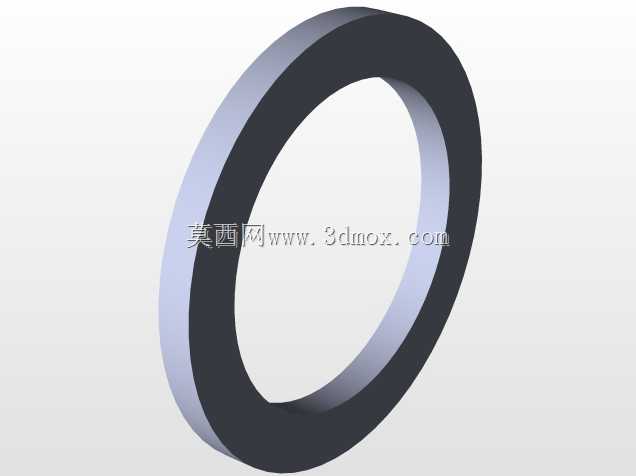

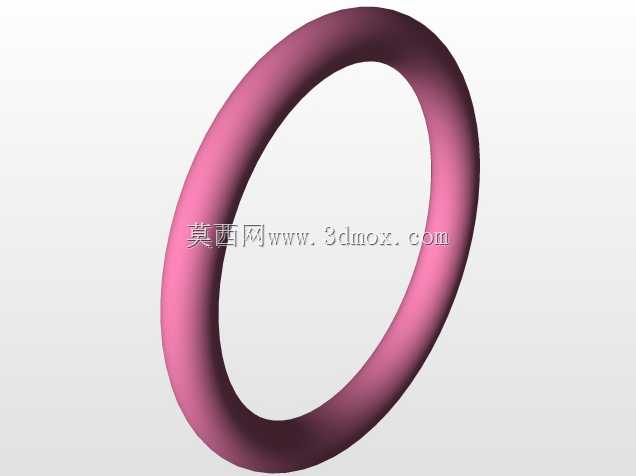

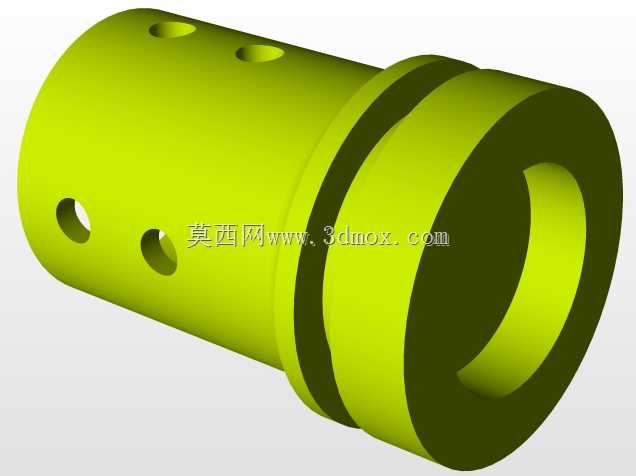

　　各腔室之间通过台阶式定位面实现同轴度约束，避免阀芯动作过程中出现卡滞。阀芯组件采用带导向翼的滑阀结构，周向均匀分布的导向凸台与阀体内壁的导向槽配合，即使在含固相颗粒的泥浆介质冲刷下，也能保证阀芯动作的直线度，不会因为偏磨导致密封面失效；密封面采用硬质合金堆焊的平密封结构，相比锥面密封更耐泥浆中砂粒的冲蚀，闭合状态下的密封比压经过核算，能覆盖泥浆泵常用的0-16MPa工作压力区间，不会出现低压渗漏问题。上部的弹簧腔采用可拆卸式端盖结构，端盖上预留的调节孔可以在不拆解阀体的情况下调整弹簧预紧力，适配不同工况下的开启压力设定需求，端盖与阀体之间采用O型圈静密封，防止高压介质从弹簧腔泄漏。从安装边界来看，底部法兰采用三螺栓安装布局，

　　安装孔位的中心距与主流6寸泥浆泵的输出接口完全匹配，安装面的粗糙度控制在Ra1.6以内，保证对接时的密封性能；侧方泄流接口采用标准的快装法兰结构，可直接对接现场的回流管路，不需要额外加工过渡接头。整体外形的最大径向尺寸控制在220mm以内，高度方向不超过280mm，在泥浆泵端安装后不会与周边的管路支架、压力表接头产生空间干涉。设计过程中针对泥浆介质的高磨蚀特性，所有过流部件的壁厚都预留了3mm的磨蚀余量，阀体内壁与介质接触的区域做了圆弧过渡处理，避免直角区域形成涡流冲蚀，延长阀体的使用寿命。阀芯的行程经过优化，设定为12mm，既保证泄流时的通流面积足够快速泄压，又不会因为行程过大导致弹簧复位时出现冲击异响。在实际工况应用中，

　　这款安全阀不需要额外的外接动力源，完全依靠系统介质压力与弹簧力的平衡实现自动启闭，日常维护只需要定期检查密封面的磨损情况、调整弹簧预紧力即可，相比外接电控的泄压装置，在野外钻井、井下作业这类供电不稳定、环境恶劣的场景下可靠性更高。结构建模过程中，所有配合面的公差都按照IT7级精度设定，导向部位的配合间隙控制在0.05-0.08mm之间，既保证阀芯动作顺畅，又不会让泥浆中的固相颗粒进入配合间隙引发卡滞；各零部件的建模都保留了加工退刀槽、倒角等工艺结构，可直接导出工程图用于生产加工，不需要二次补全工艺特征。
