惠特沃斯快速返回机构结构设计

惠特沃斯快速返回机构是成型加工设备中应用十分广泛的经典急回传动结构，常见于各类需要工作行程匀速平稳、回程快速空载的切削、冲压、送料类成型设备中，能够在保障作业工序加工质量的前提下，大幅压缩非作业空行程的耗时，有效提升整机的生产运行效率。在实际生产场景中，这类机构多被布置在成型设备的主传动舱内部，作为主动力轴与末端执行构件之间的核心传动单元，承接电机输出的旋转动力，将连续的圆周转动转化为执行端的往复直线运动，匹配刨削、插削、轻量冲压等工序的动作需求。

从功能特性来看，该机构通过曲柄与长导杆的铰接配合，利用曲柄转动过程中导杆摆角的行程差实现急回特性：工作行程阶段曲柄转动对应的圆心角更大，导杆带动滑台做低速匀速的进给运动，保障加工过程中刀具与工件接触时的受力稳定，避免进给速度过快导致的工件崩边、刀具崩损问题；而回程阶段曲柄对应的转动圆心角更小，导杆能够带动末端滑台快速退回初始位置，全程无作业负载，不会对加工精度产生负面影响。

在设计思路上，该机构优先保障传动链路的刚性与运动顺滑度，核心的曲柄回转副、导杆滑移副、滑台导向副都做了同轴度与配合间隙的优化，减少高速往复运动过程中的攒动与冲击；构件的材质选型上，铰接销轴采用耐磨合金钢材质，导杆与滑台的配合面做了表面硬化处理，能够承受长期往复运动带来的摩擦损耗，降低日常运维的频次。

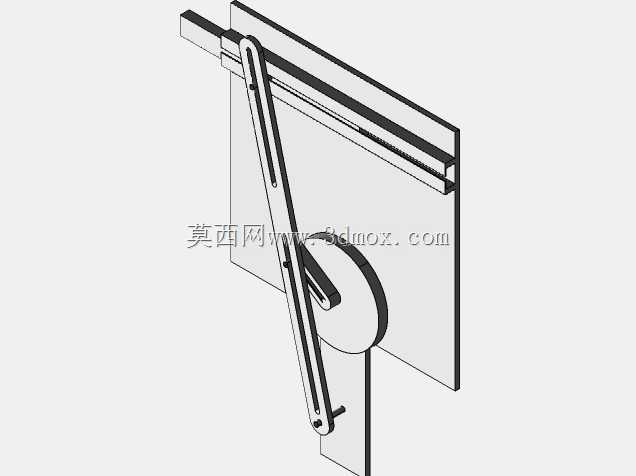

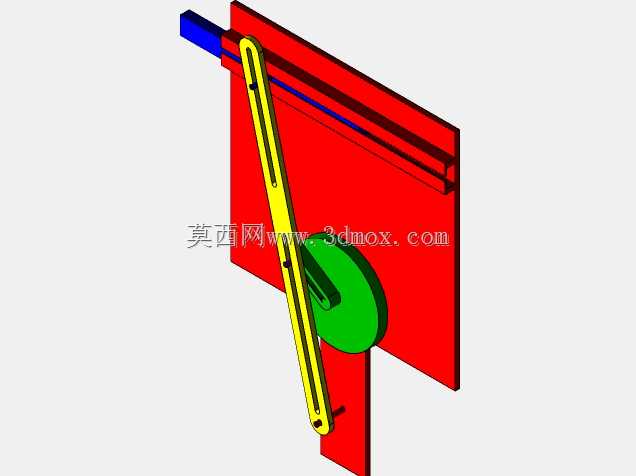

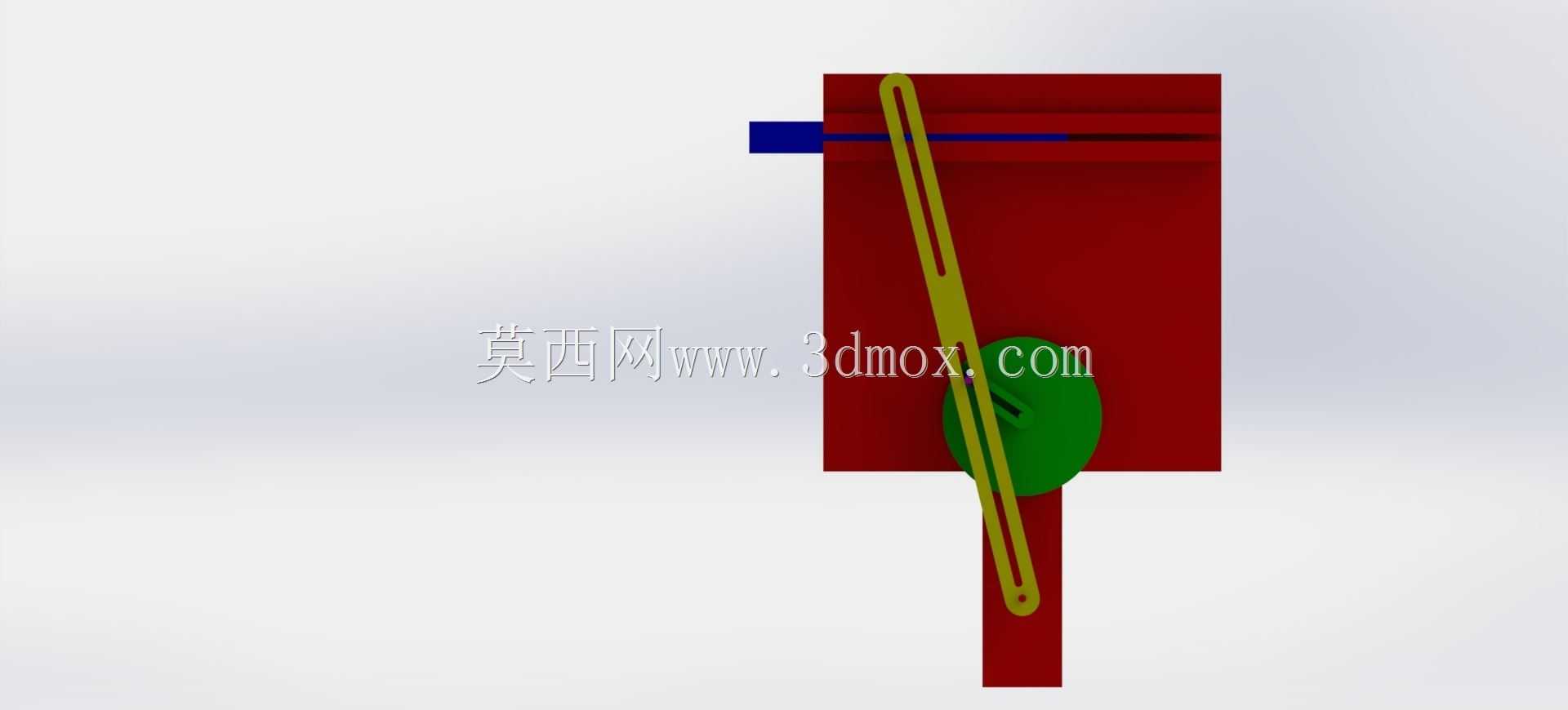

从安装边界来看，该机构整体采用立式紧凑布局，主体结构沿竖直方向排布，横向占用的安装空间较小，能够适配多数中小型成型设备的内部舱室尺寸；安装时仅需要固定底部的曲柄支座与侧边的滑台导向轨即可完成定位，不需要额外设计复杂的转接安装架，适配性较强；机构的运动行程可通过调整曲柄的回转半径进行灵活调节，能够匹配不同加工行程的作业需求，无需对整体结构做大规模改动即可适配多规格的生产工序。
