风力发电机组偏航驱动齿圈总成结构

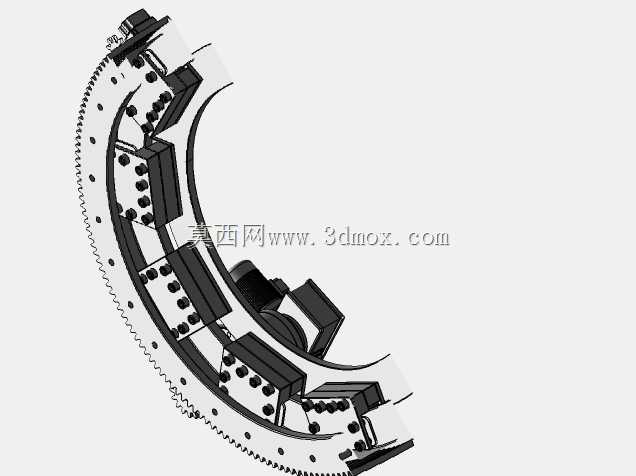

该结构应用于陆上及海上水平轴风力发电机组的机舱回转部位，是风电机组精准对风的核心执行部件，直接决定机组的风能捕获效率与运行载荷稳定性。在实际风场运行场景中，自然风向始终处于动态变化状态，偏航系统需要带动整个机舱连同叶轮绕塔筒轴线平稳回转，让叶轮扫掠面始终保持与来流风向垂直，避免因偏航误差导致的风能利用率下降、叶片载荷不均、机组振动加剧等问题，同时在极端强风工况下可配合侧风保护逻辑调整机舱角度，降低整机迎风受力，提升机组抗风生存能力。从功能特性来看，该总成采用外齿式回转支承作为核心承载基体，外圈集成大模数渐开线圆柱齿，与多组对称布置的偏航驱动齿轮啮合，可将驱动电机输出的高转速低扭矩转化为低转速大扭矩的回转动作，齿圈周边均匀布置的安装孔位分别用于连接塔筒固定段与机舱回转段，可同时承受机舱、叶轮总成带来的轴向载荷、径向倾覆力矩，保证偏航过程中回转间隙均匀，无卡滞、窜动问题。设计过程中重点考虑了大载荷工况下的结构强度与啮合平稳性，齿部采用修形设计补偿安装误差与受力变形带来的啮合偏移，多驱动单元对称排布的形式可分散传动载荷，降低单组齿轮的受力峰值，同时预留了偏航制动器的安装接口，可在对风完成后锁止回转结构，避免机舱因风载出现非预期转动。安装边界方面，该齿圈总成采用同轴法兰对接形式，上下端面的连接孔位按照塔筒与机舱底座的标准安装节圆设计，齿圈外径匹配主流兆瓦级机组的塔筒上段直径尺寸，啮合齿的模数、压力角参数与配套偏航减速箱输出齿轮完全适配，整体装配后回转中心与塔筒轴线重合，径向跳动与端面跳动公差控制在风电行业标准要求范围内，既保证回转动作的平顺性，也能避免偏航过程中出现齿面偏磨、异响等问题，适配长期户外无人值守的运行工况。
