水下航行器防水热插拔电池舱结构设计

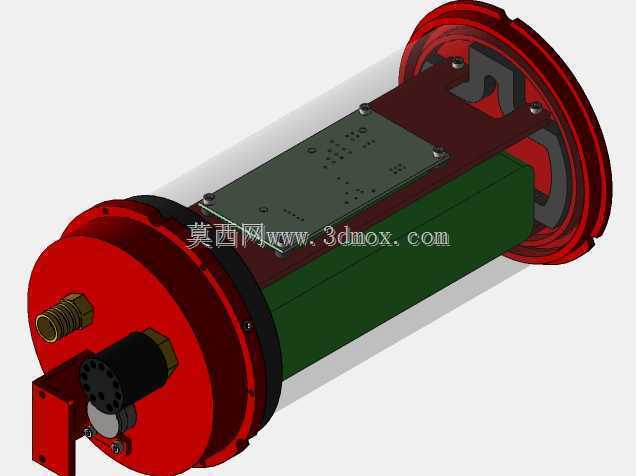

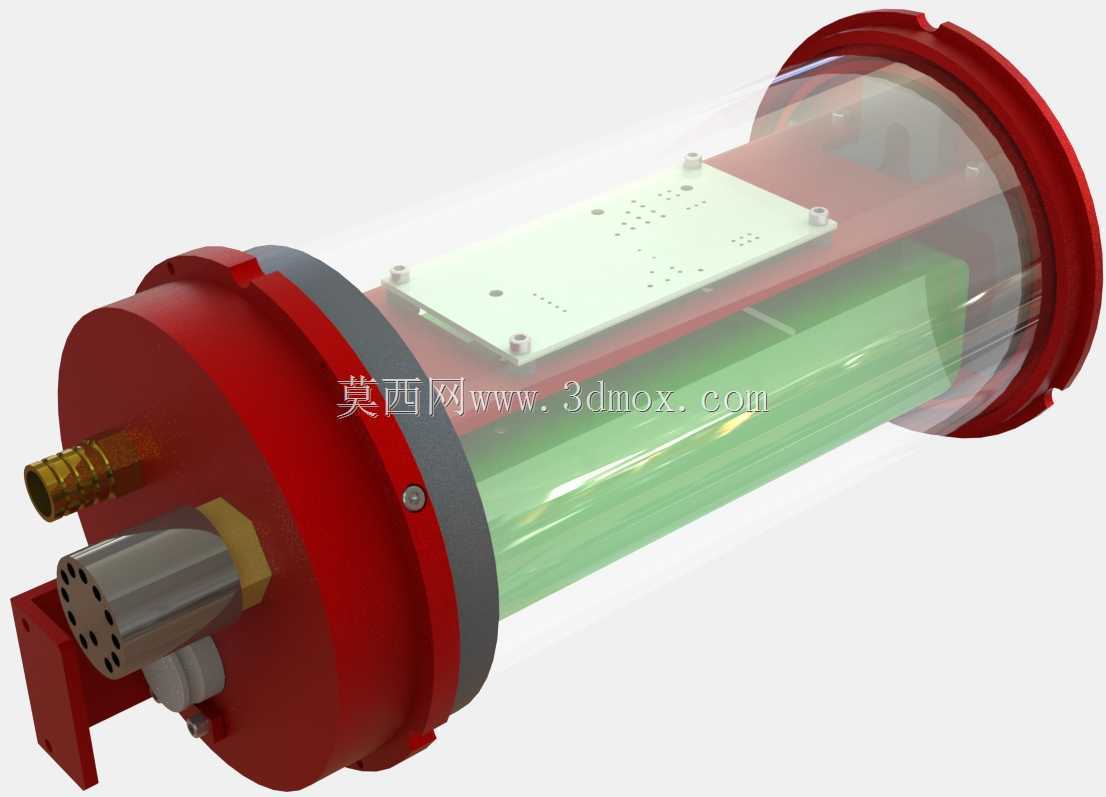

　　这款电池舱主要面向水下自主航行器的供能场景，适配小型水下探测、竞赛类机器人的动力供给需求，核心解决水下密闭环境下的电池可靠供电、快速更换以及舱段密封防护问题。从结构设计来看，整体采用筒式耐压构型，两端配置红色金属端盖，筒身采用透明耐压材质，既可以直观观察内部电池组的安装状态、接线情况，也能在测试阶段快速排查内部凝露、部件移位等异常问题，端盖与筒身之间设置环形密封胶圈，通过端盖的周向紧固结构提供均匀的密封压紧力，满足浅水作业工况下的水密要求。舱体一端集成了多组外接接口，包含动力输出接头、信号通讯接头以及充气测试接口，所有接口均采用穿舱密封设计，避免线缆穿舱位置出现渗漏风险，端盖外侧预留的安装支耳可直接与航行器的主舱段框架对接，

　　安装孔位采用标准化间距设计，无需额外加工转接件即可完成舱段固定。内部设置层叠式安装结构，上层为电源管理电路板安装位，通过四颗紧固螺钉固定在绝缘安装板上，板上预留了不同规格的焊盘与固定孔，可适配不同参数的BMS模块；下层为电池组容纳腔，可沿舱体轴向推入安装，配合端盖侧的快接触点实现热插拔功能，更换电池时无需拆解内部接线，拔出旧电池组插入新组即可完成供能切换，大幅缩减水下作业的准备间隔。设计过程中充分考虑了安装边界约束，筒身外径控制在适配小型航行器的常用管径范围内，整体长度可根据搭载的电池容量灵活调整，端盖的突出结构均做了圆角过渡，避免安装时磕碰损坏密封件，舱体内部预留了走线空间，动力线与信号线分层布置，减少大电流走线对信号采集的干扰。

　　在密封性能的冗余设计上，端盖的密封槽采用双道密封圈设计，即便单道密封圈出现轻微划伤，另一道仍可维持密封能力，接口位置的密封采用硫化处理的穿舱件，可承受一定范围内的水压波动，不会因为短时的压力变化出现渗漏。透明筒身的材质选用耐海水腐蚀的耐压透明材料，长期浸泡不会出现发脆、透明度下降的问题，两端金属端盖做了阳极氧化处理，抵御海水的电化学腐蚀，适合在淡水、浅海环境下长期使用。
