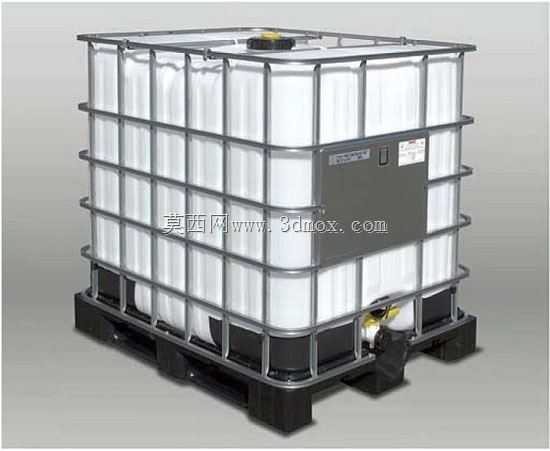

IBC吨桶集装式储液运输容器结构

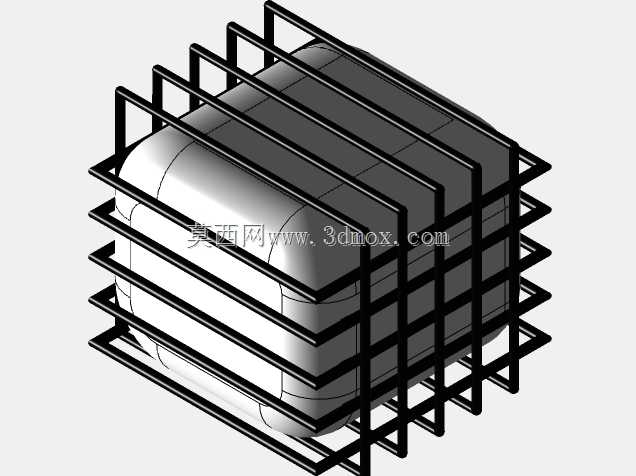

这款集装式储液容器是当前散装液体储运领域应用极为广泛的工装器具，核心适配化工原料、食品级液体、工业废液、农用制剂等多类流体介质的仓储与跨场景转运需求，在精细化工生产车间、物流仓储枢纽、农资配送站点、食品加工厂区等场景中承担核心存储与周转功能，相比传统圆桶堆叠方案，空间利用率可提升超三成，同时大幅降低装卸转运过程中的介质泄漏风险。容器主体采用高密度聚乙烯一体吹塑成型的内胆结构，内壁做光滑无死角处理，既能够减少介质残留便于清洗切换盛装品类，也具备优异的耐酸碱腐蚀、抗冲击形变性能，可适配绝大多数非强氧化性流体的存储要求；外部嵌套的镀锌钢管框架采用横竖交错的栅格焊接结构，框架底部与高密度聚乙烯承重底座紧密嵌合，底座预留标准叉车作业插孔，可兼容手动液压叉车、机动叉车的装卸作业，同时框架顶部设置平整的承重面，满足多层堆叠仓储的载荷要求，满载状态下可实现三层静态堆叠不发生结构形变。顶部的注液口采用大口径密封设计，配套带排气功能的旋紧密封盖，加注液体时可自动平衡桶内外气压，避免加注过程中出现鼓胀或吸瘪问题；底部的排液阀采用嵌入式安装结构，阀门出口设置标准快接接口，可快速对接输送管路实现自流排液，阀门位置做内凹防护设计，避免转运过程中磕碰导致阀门损坏漏液。设计阶段充分考虑了不同场景的安装与使用边界，整体外形尺寸匹配标准集装箱的内部装载宽度，单桶满载容积为一千升，空载重量控制在六十千克左右，框架与内胆之间预留均匀的缓冲间隙，当遭遇外部撞击时，金属框架可率先承接冲击力，避免内胆直接受力破损；底座的防滑纹理设计可避免堆叠时出现侧滑移位，框架边角做圆弧钝化处理，减少作业过程中的磕碰划伤风险。整体结构兼顾了轻量化操作与重载耐用性，既能够满足工厂内部工序间的液体原料周转，也可适配长途公路、铁路运输的装载要求，排液阀的操作高度适配人工站立操作的舒适区间，无需额外垫高即可完成排液作业，大幅降低一线操作人员的作业强度。
