带梯形外螺纹的阶梯空心轴零件设计

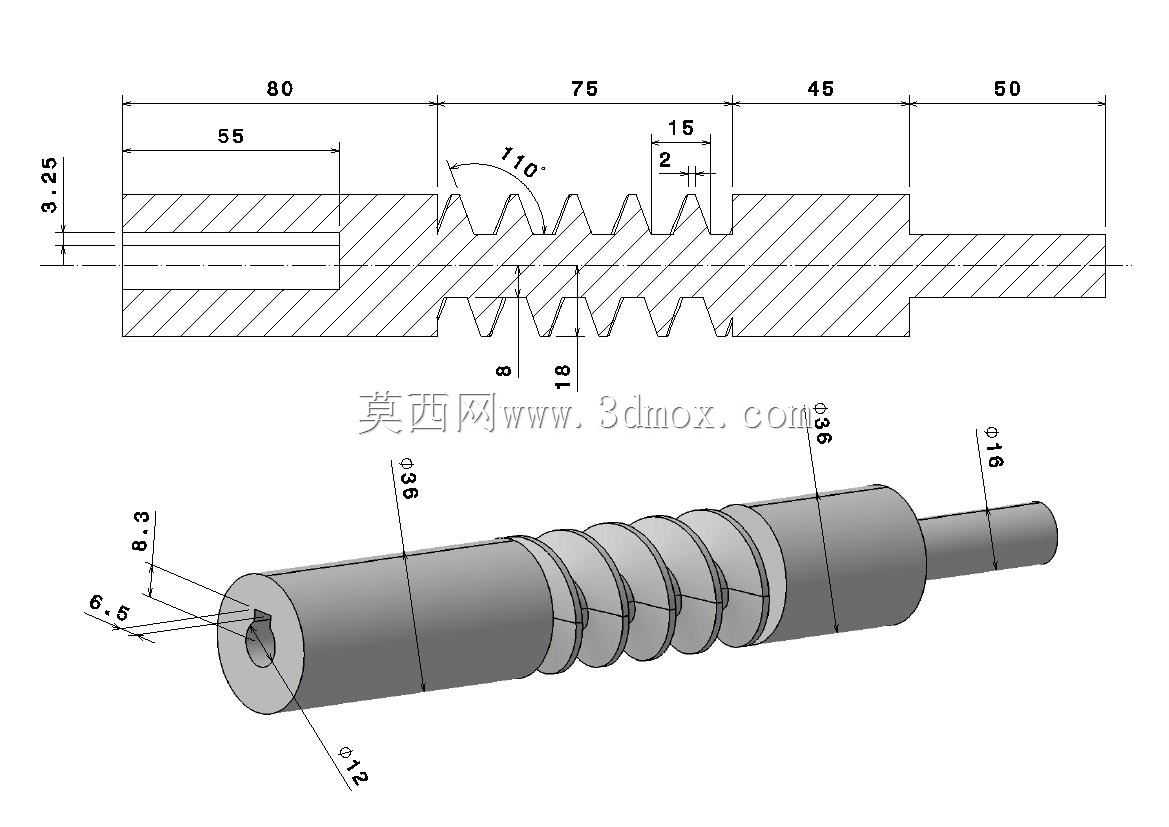

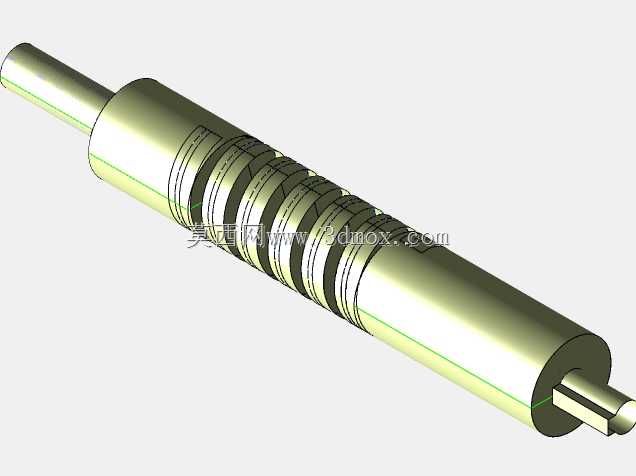

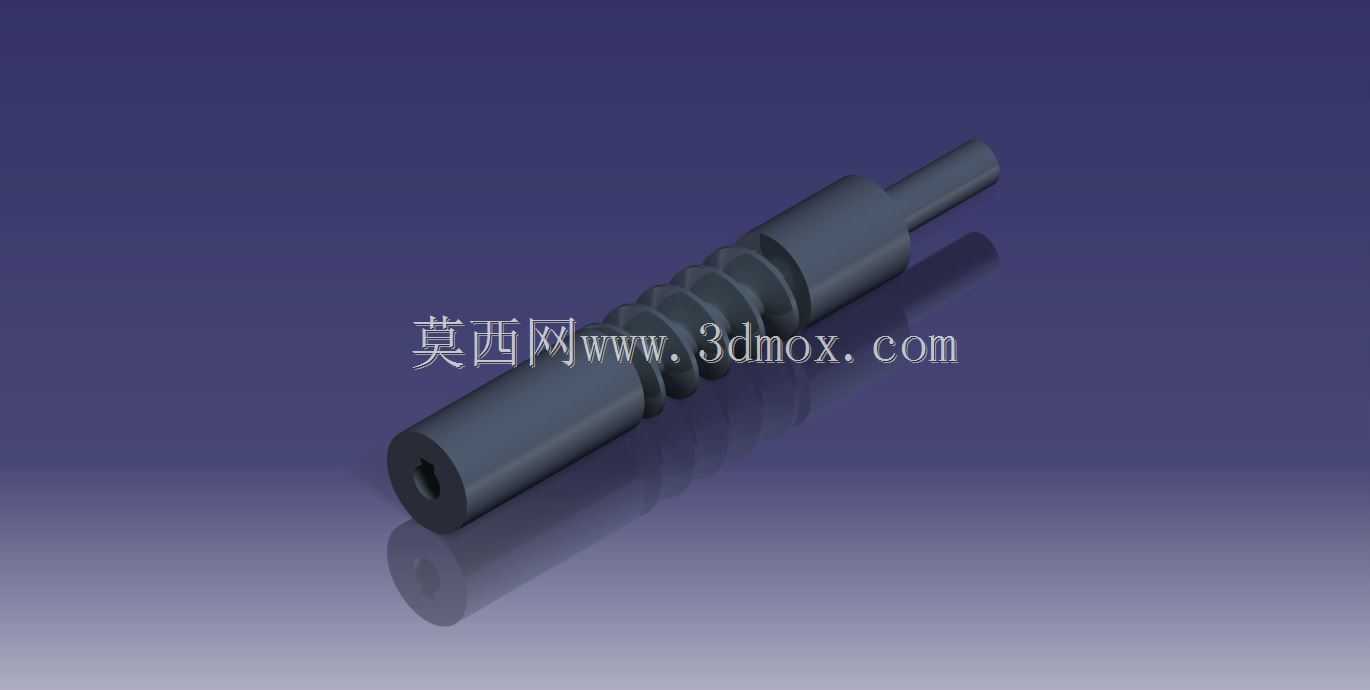

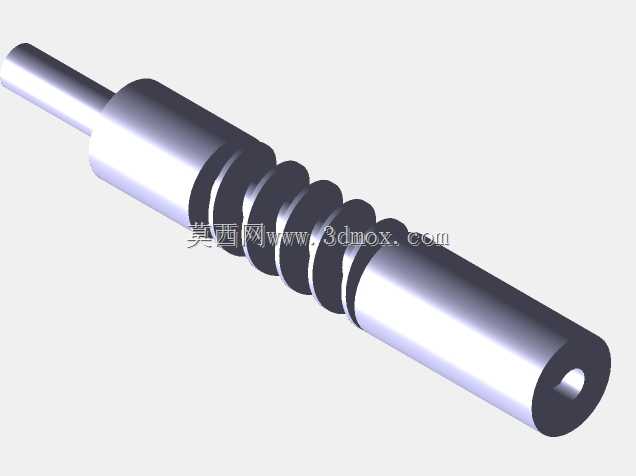

该零件属于机械传动系统中的核心适配构件，主要应用于中小载荷的精密传动场景，常见于小型进给机构、微调传动装置、轻工设备的动力传递单元中，可实现旋转运动与直线进给的转换，也可作为小速比蜗杆与配套蜗轮啮合，传递交错轴之间的动力与运动，在对安装空间有严格限制、需要中空走线或通油的传动结构中具备独特的适配优势。从功能特性来看，该零件采用空心阶梯轴结构，左端内孔可穿设管线或通入润滑介质，外圆不同直径的轴段分别承担轴承安装、传动啮合、输出连接的功能；中部的梯形螺纹段牙型角为110度，牙侧具备良好的受力性能，可承受一定的轴向载荷，螺纹牙型的尺寸精度经过合理设计，既保证啮合传动的平稳性，又预留了足够的润滑储油空间，降低传动过程中的磨损。设计过程中，首先根据传动载荷与安装空间确定整体轴向布局，将总长划分为五个功能轴段，从左至右分别为左端安装段、螺纹啮合段、中间定位段、轴承配合段与右端输出段，各段长度分别匹配对应配合件的安装宽度，避免出现轴向干涉；径向尺寸设计上，左端内孔直径结合穿管需求确定，外圆各段直径按照等强度原则逐步过渡，螺纹段的牙高、螺距参数结合传动比与进给量要求设定，牙顶与牙底的圆角处理有效降低应力集中，提升零件的疲劳强度。外形尺寸与安装边界方面，零件总长度为250mm，最大外圆直径为36mm，右端输出轴直径为16mm，左端空心段壁厚3.25mm，安装时需保证两端轴颈的同轴度公差，螺纹段与安装轴段的径向跳动控制在合理范围内，装配时左端可通过锁紧螺母实现轴向定位，中部螺纹段与配合件啮合时需保证啮合长度不低于45mm，右端输出段可通过键连接或过盈配合与外接传动件固定，整体安装占用径向空间不超过40mm，适配紧凑布局的传动箱体结构。
