集成减速机构的叶片式气动动力装置

这款集成减速机构的气动动力装置，是气动传动系统中常用的动力执行元件，广泛应用于矿山采掘、化工生产、船舶制造、轻工包装等存在防爆需求、高负载启动、频繁正反转切换的作业场景，相比同功率电动动力元件，它具备过载自动卸荷、无电火花风险、瞬时换向响应快、适配恶劣工况的核心优势，可在高粉尘、高湿度、存在易燃易爆介质的环境中稳定输出扭矩，不会因过载堵转造成元件烧毁。

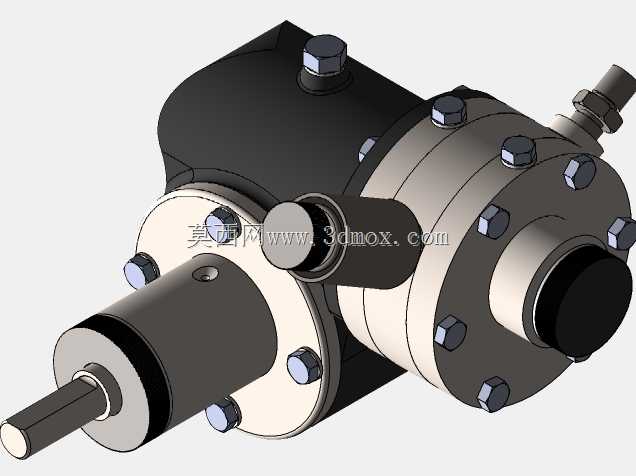

从功能特性来看，该装置将气动马达本体与减速传动单元整合为一体式结构，压缩空气进入马达腔室后推动内部叶片带动转子高速旋转，动力经耦合连接段传递至减速段，通过内部啮合的传动副完成转速降低、扭矩放大的过程，最终由输出轴向外传递适配作业负载的低转速大扭矩动力，无需额外搭配独立减速装置即可直接对接作业端，大幅缩减了动力单元的安装占用空间。装置的进出气接口设置在马达壳体侧部，可通过调整进气方向快速切换输出轴的旋转方向，换向过程冲击极小，能在极短时间内完成正反转切换，适配需要频繁往复动作的作业需求。

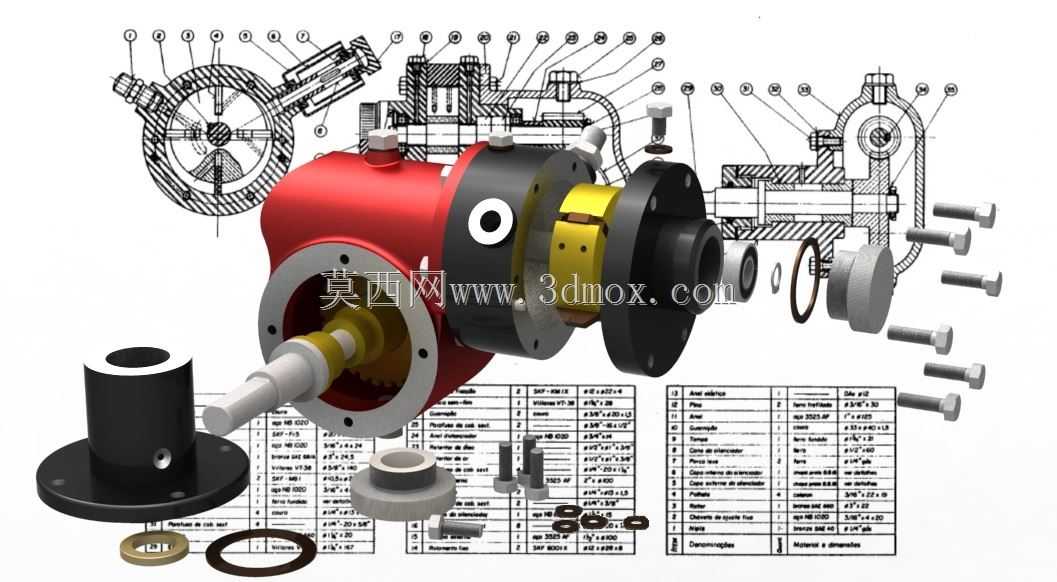

在设计思路上，这款装置采用模块化分段设计思路，整体分为气动动力段、传动耦合段、减速输出段三个独立单元，各单元通过法兰止口定位、螺栓锁紧完成装配，既保证了各段的同轴度精度，也便于后期针对不同段的易损件进行维护更换。马达壳体采用高强度铸铝材质，在保证壳体耐压强度的同时降低了整体自重；内部运动副均做了耐磨处理，配合密封结构设计，可有效降低压缩空气泄漏量，提升动力转换效率；减速段的传动部件采用合金钢材质加工，经热处理强化后可承受大扭矩传递带来的载荷冲击，避免传动部件过载断裂。

从外形尺寸与安装边界来看，装置整体采用同轴式布局，动力段、耦合段、减速段沿输出轴轴线方向依次排布，整体径向尺寸紧凑，不会占用过大的横向安装空间；输出端采用带定位止口的法兰安装结构，安装法兰上预留了均匀分布的螺栓过孔，可直接与负载端的安装面对接定位，无需额外设计转接支架；输出轴采用标准圆柱轴伸设计，可通过键连接、联轴器连接等多种方式与作业负载对接，适配不同的安装对接需求。装置的进出气接口采用标准管螺纹规格，可直接与常规气动管路快速连接，安装调试过程便捷高效。
