带填料密封结构的管道膨胀节设计

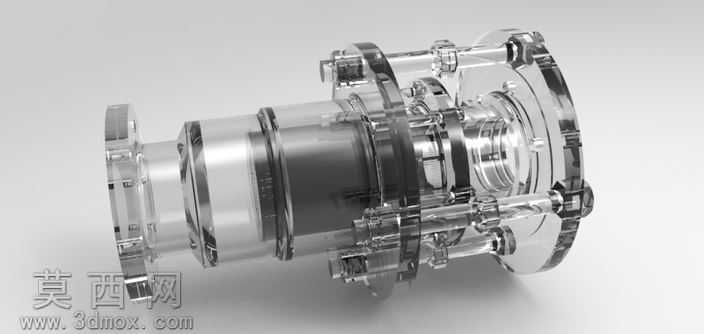

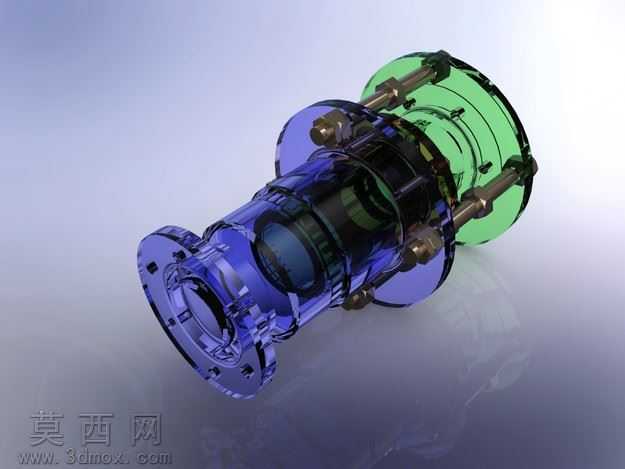

本模型为带填料函结构的管道伸缩补偿装置，采用三维参数化建模完成整体装配设计，建模过程中严格遵循管路附件设计规范，对各组成零件进行全参数化尺寸约束，确保各部件间的装配公差符合机械设计标准。模型整体采用同轴回转体结构布局，从左至右依次设置连接法兰、内伸缩管、填料压盖组件、填料函腔体、外连接筒体、端部法兰等核心结构，各部件间通过螺栓紧固件实现可靠连接，建模时对螺栓孔、密封槽、导向台阶等细节特征进行了完整还原，未对结构进行简化省略。材质渲染方面，金属结构件采用抛光不锈钢材质表现，通过调整反射率、粗糙度参数还原金属加工面的光泽质感，填料密封区域采用半透明柔性材质模拟密封填料的质感，紧固件采用发黑处理的金属材质区分不同功能部件，整体渲染效果清晰展现各部件的装配层次与结构边界。结构设计上，该装置通过内管与外筒的轴向滑动实现管道的热胀冷缩补偿，填料函腔体内预留充足的填料装填空间，压盖结构通过螺栓预紧力挤压填料实现径向密封，可有效阻隔管道内输送的蒸汽、高温液体等介质泄漏，同时设置了导向定位结构保证伸缩过程的同轴度，避免伸缩卡滞问题。设计过程中重点考量了密封可靠性与伸缩灵活性的平衡，对填料压盖的压紧行程、密封面的接触宽度、滑动配合面的间隙参数都进行了合理设定，既保证长期运行下的密封性能，又避免过紧配合导致的伸缩阻力过大问题，模型可直接用于管路系统的装配干涉校验、工况模拟演示以及生产加工的图纸参考。
