燃油发动机供油系统化油器结构设计

　　在小型通用燃油动力设备、老式乘用车辆以及小型工程机械的动力单元中，化油器是决定空燃比匹配精度、直接影响发动机做功效率与运行稳定性的核心供油部件，其作用是将进入进气道的空气与雾化后的燃油按照发动机不同工况下的需求比例充分混合，形成符合燃烧要求的可燃混合气送入气缸，为活塞压缩点火后的爆燃做功提供可靠的介质基础。不同于电喷系统依靠传感器与喷油嘴精准调控喷油量的结构，化油器完全依靠进气负压、喉口节流效应以及内部油道、量孔、浮子室的协同作用完成燃油供给与混合，结构紧凑、可靠性高，在对成本控制要求较高、工况相对稳定的小型动力设备上至今仍有广泛应用。

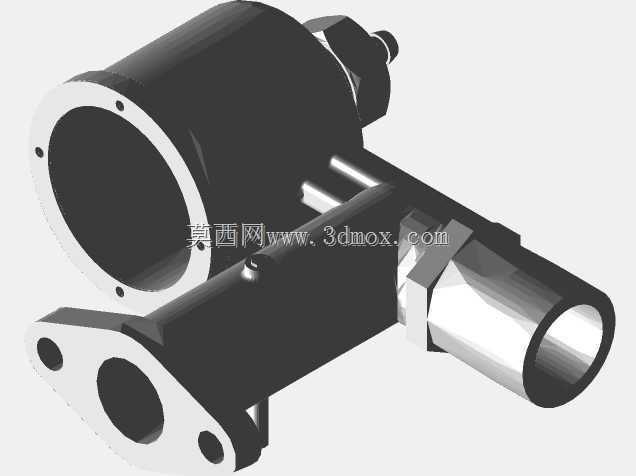

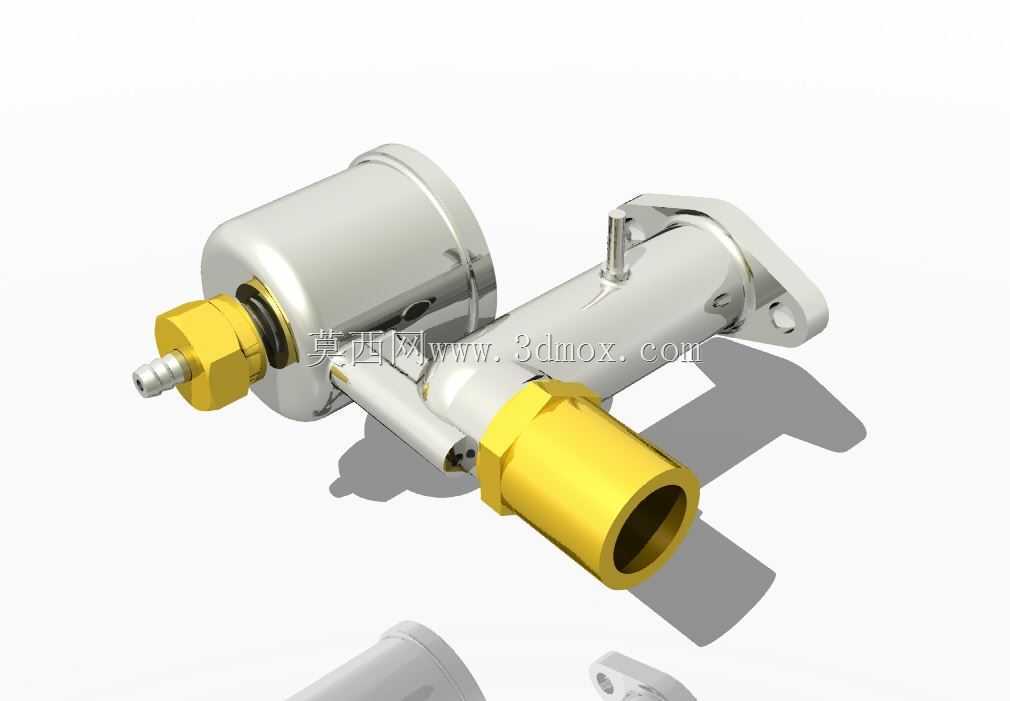

　　从结构设计逻辑来看，该化油器采用侧吸式布局，主体腔体为圆柱形进气通道，一端设置带安装法兰的进气连接端，用于对接空气滤清器侧的进气管路，法兰上预留两个对称的安装定位孔，可通过螺栓直接固定在进气歧管或发动机缸体的进气接口上，安装面的平面度公差控制在0.05mm以内，避免安装后出现漏气导致空燃比失准。腔体另一端为直径更大的混合室过渡段，内部设置喉口结构，当空气流经喉口位置时流速加快形成局部负压，将浮子室内的燃油通过主量孔吸出，被高速气流冲击破碎成细小油滴完成初步雾化。浮子室布置在进气腔体侧上方，采用一体化压铸成型的壳体结构，外部设置两个黄铜材质的管路接头，其中直径较大的接头为燃油进油口，用于对接燃油箱的输油管路，内部设置针阀与浮子联动结构，当浮子室内油面达到设定高度时，浮子上浮带动针阀关闭进油通道，避免油面过高导致燃油溢出或混合气过浓；直径较小的接头为怠速油道出口，在发动机节气门开度极小的怠速工况下，主喉口处负压不足以吸出主量孔燃油时，依靠节气门后方的负压从怠速量孔吸出少量燃油，维持发动机怠速稳定运转。

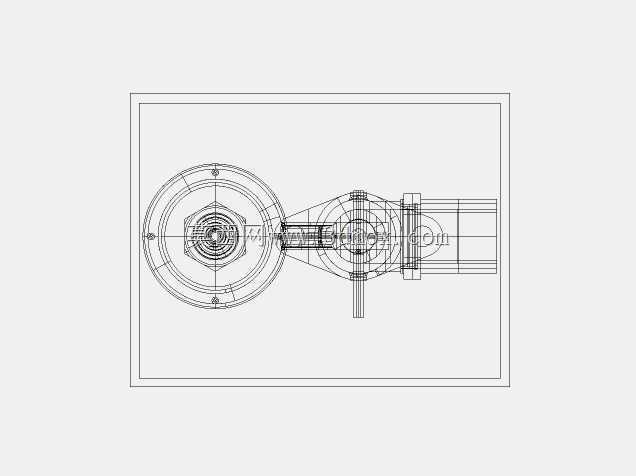

　　节气门组件布置在混合室靠近发动机进气口的一侧，通过转轴带动圆形节气门片转动，改变进气通道的流通截面积，从而控制进入气缸的混合气总量，实现发动机转速与输出功率的调节，转轴一端预留摇臂安装位，可通过拉杆或拉索连接油门操控机构，适配不同设备的油门控制方式。整个化油器的外部轮廓在设计时充分考虑了安装边界限制，主体最大外径控制在65mm以内，总长度不含接头为112mm，浮子室突出主体的高度为38mm，在安装时可避开发动机周边的缸盖螺栓、点火线圈、散热片等周边部件，不需要额外修改发动机原有布局即可完成适配。所有与燃油接触的油道、量孔以及外部接头均采用黄铜材质加工，抗燃油腐蚀性能优异，长期使用不会出现锈蚀堵塞量孔的问题；主体壳体采用锌合金压铸成型，表面做抛光镀铬处理，既具备足够的结构强度抵抗进气负压与发动机运行带来的振动，也能提升外部耐锈蚀能力，适应户外作业、潮湿环境下的使用需求。

　　在实际工况适配设计上，该化油器的主量孔、怠速量孔均采用可更换结构，可根据发动机的实际排量、使用场景的海拔高度调整量孔通径：在高海拔地区空气密度较低时，更换通径更小的量孔避免混合气过浓导致燃烧不充分、冒黑烟、功率下降；在大排量、高负荷工况的动力设备上，更换大通径量孔保证足够的燃油供给，避免混合气过稀导致发动机过热、动力不足。怠速油道上设置怠速调节螺钉，可通过旋转螺钉改变怠速油道的流通面积，精准调整怠速工况下的燃油供给量，将怠速转速稳定在设备要求的区间内，降低怠速工况的燃油消耗与抖动。节气门转轴位置设置密封胶圈，避免外部未经过滤的空气从转轴缝隙直接进入进气道，导致混合气浓度异常、空气中的杂质进入气缸加剧缸套活塞磨损。在安装匹配时需要注意，化油器与进气歧管、空气滤清器的连接位置必须加装密封垫片，所有连接卡箍或螺栓需要按照规定扭矩紧固，防止漏气导致的空燃比失控；燃油进油接头需要加装耐油橡胶密封圈，避免燃油渗漏引发安全隐患；浮子室底部设置放油螺钉，在长期存放设备时可拧开螺钉放出浮子室内的残留燃油，避免燃油变质形成胶质堵塞量孔，影响下次启动性能。
