自行车变速传动系统结构展示模型

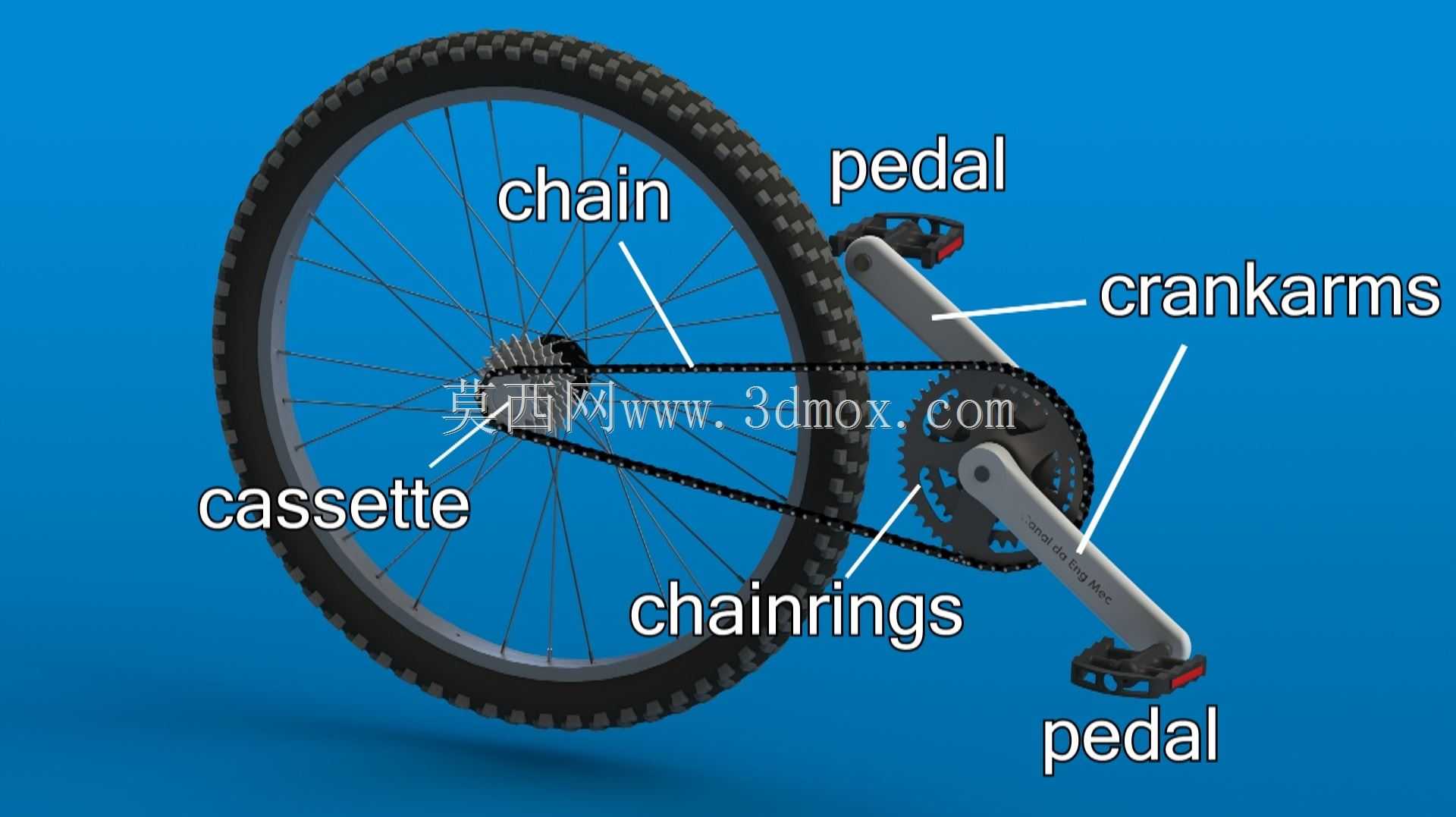

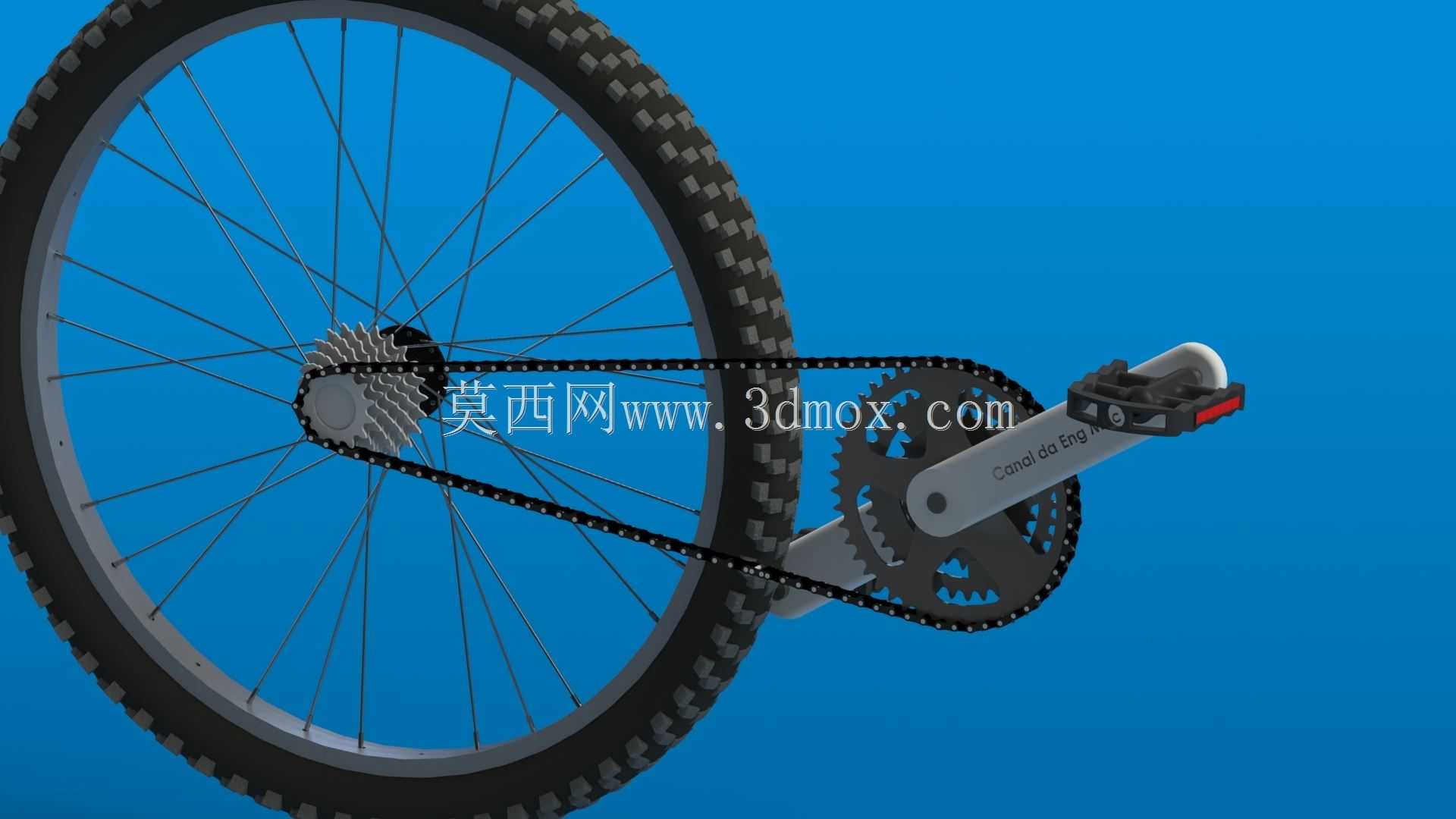

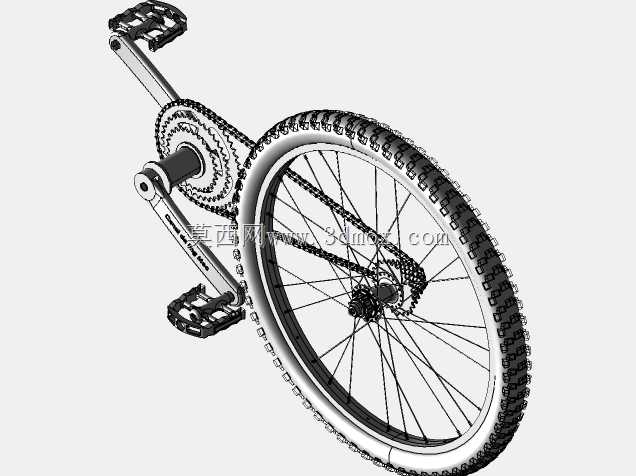

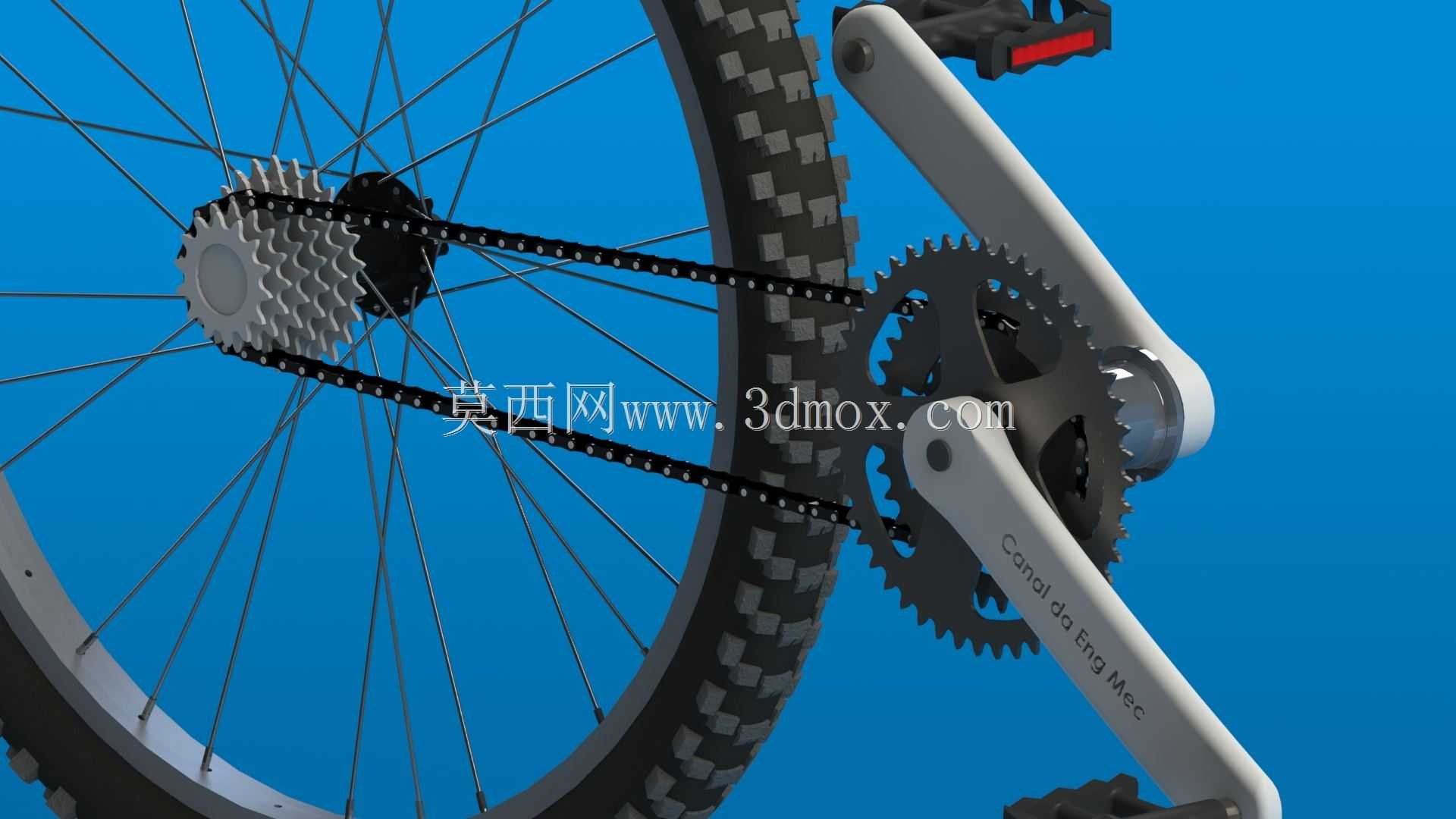

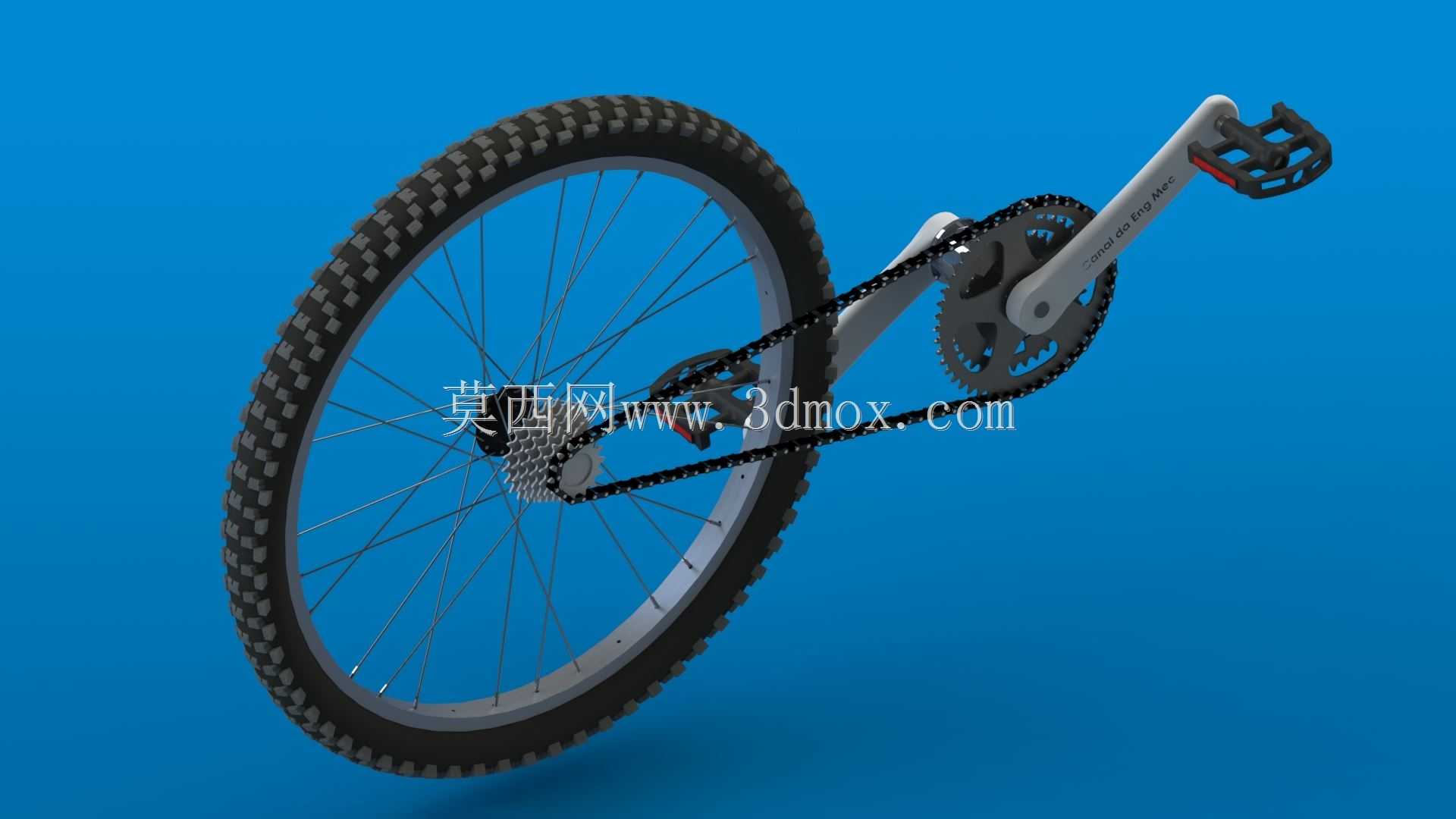

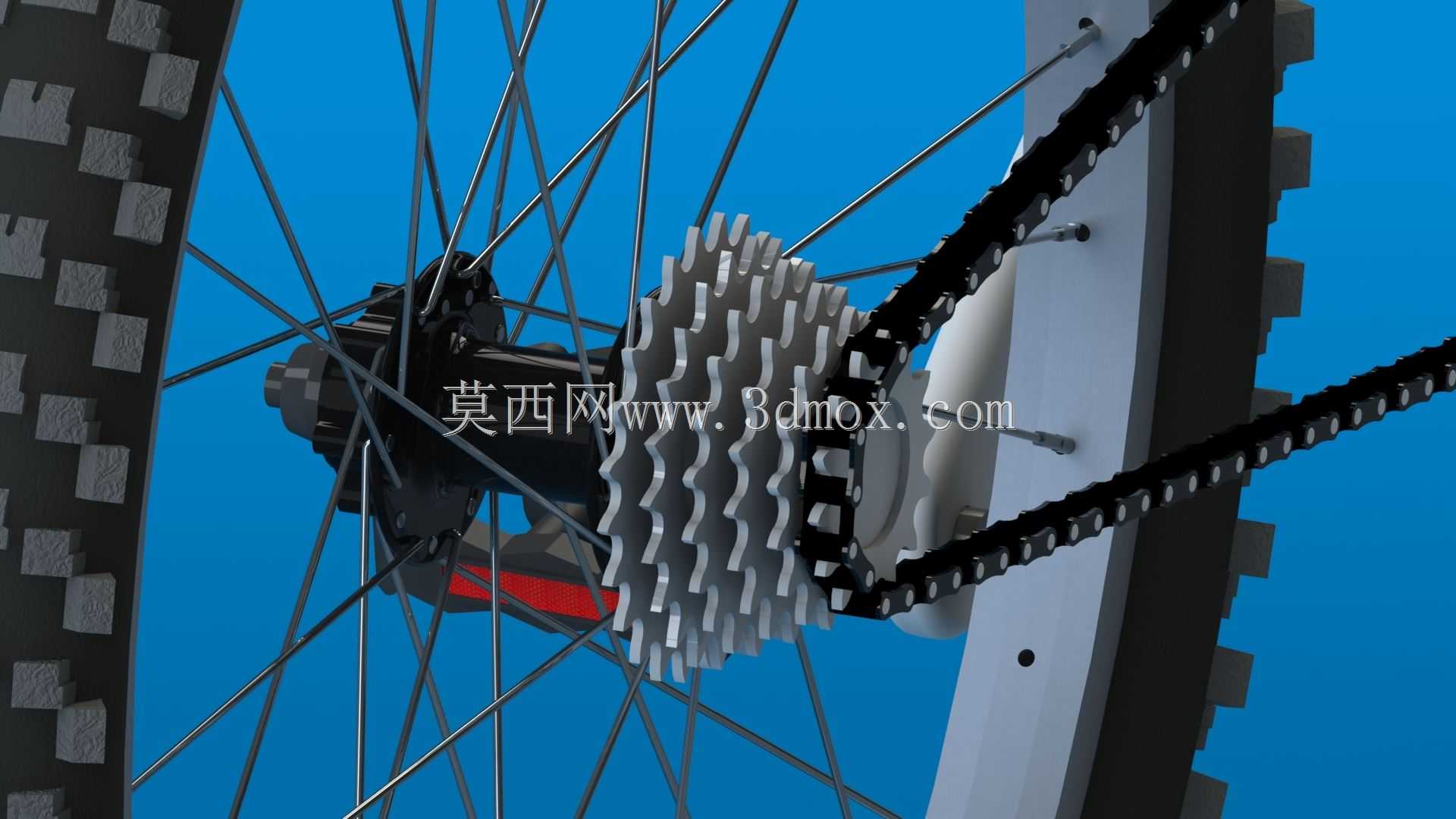

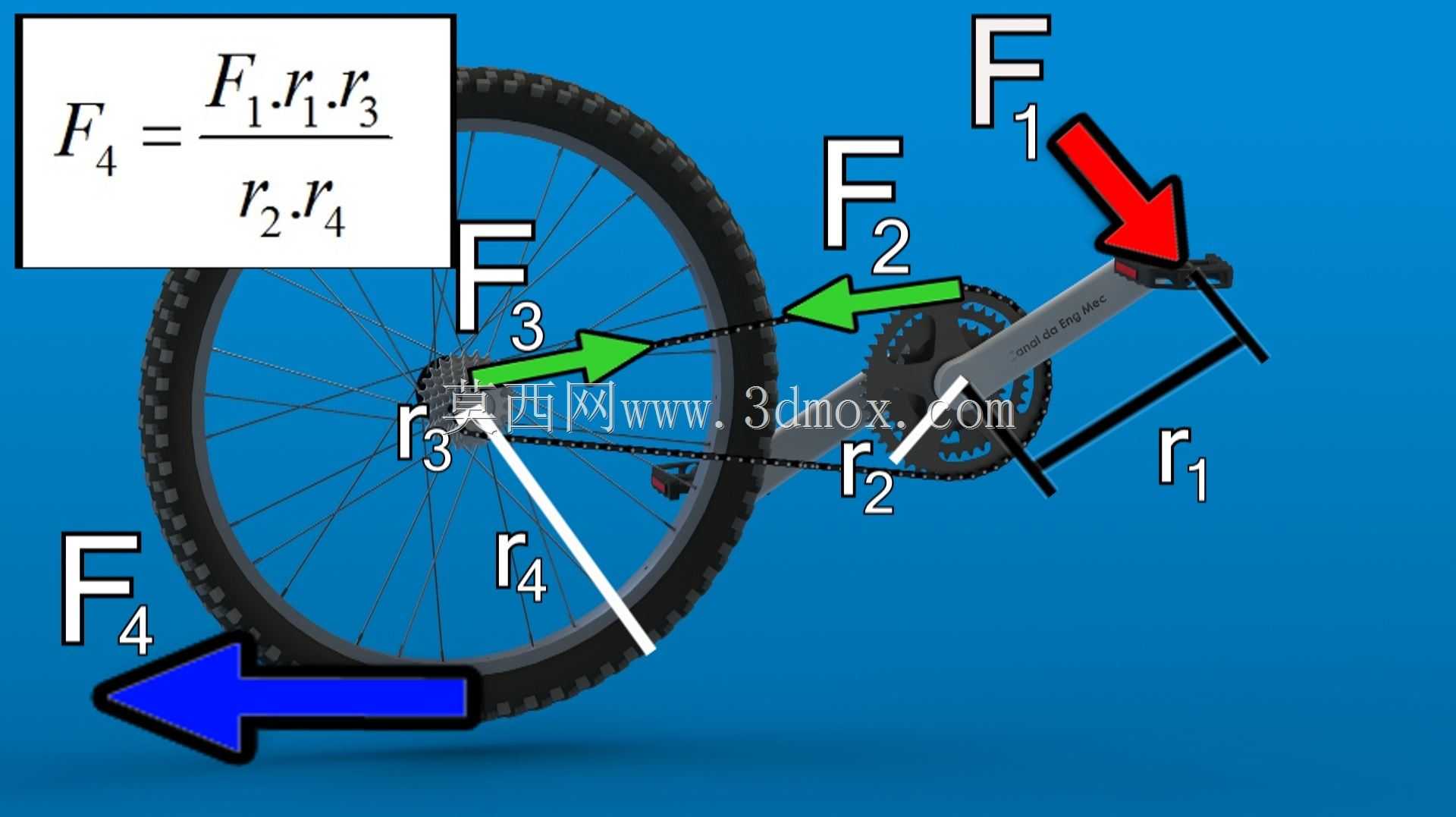

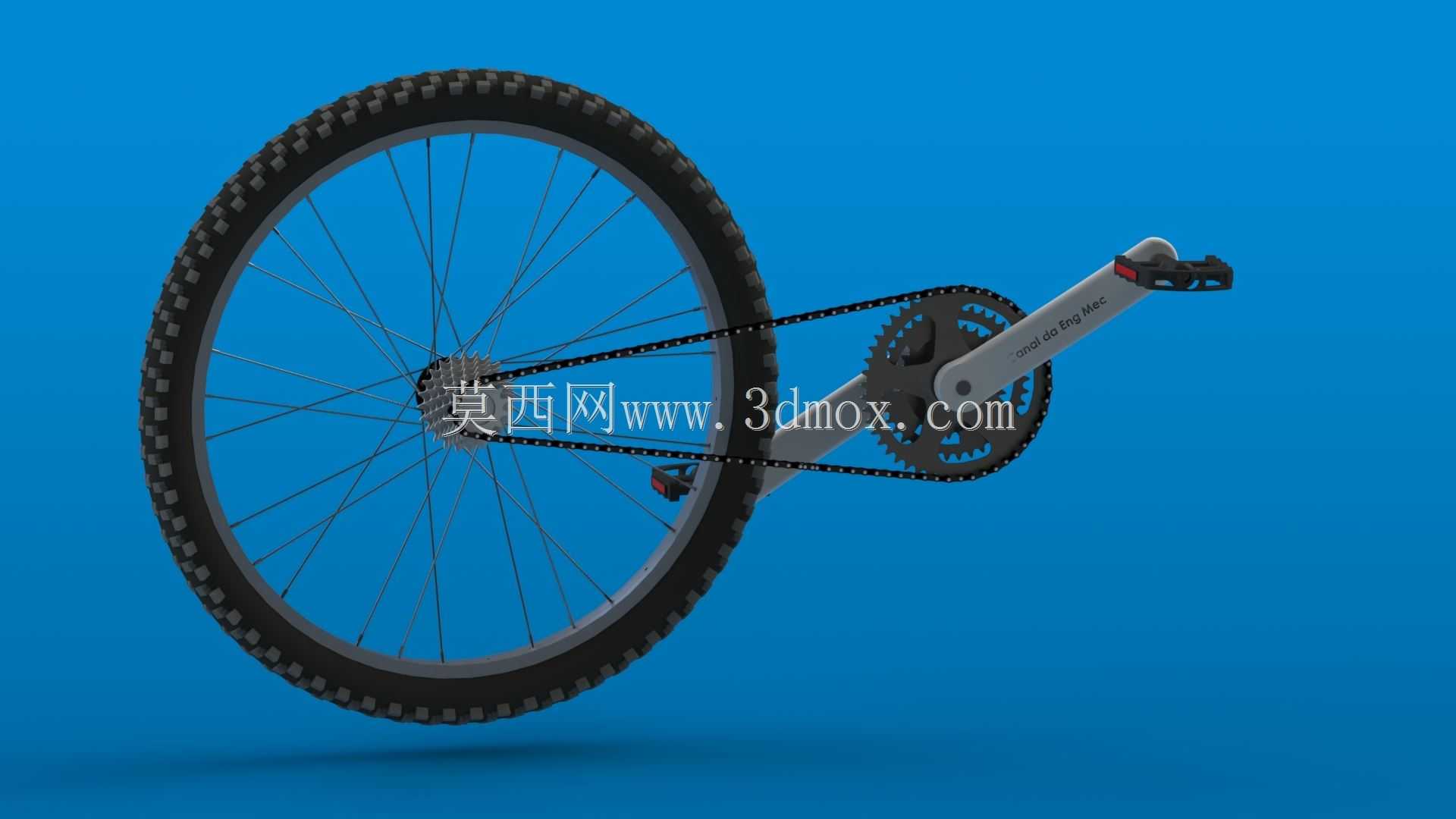

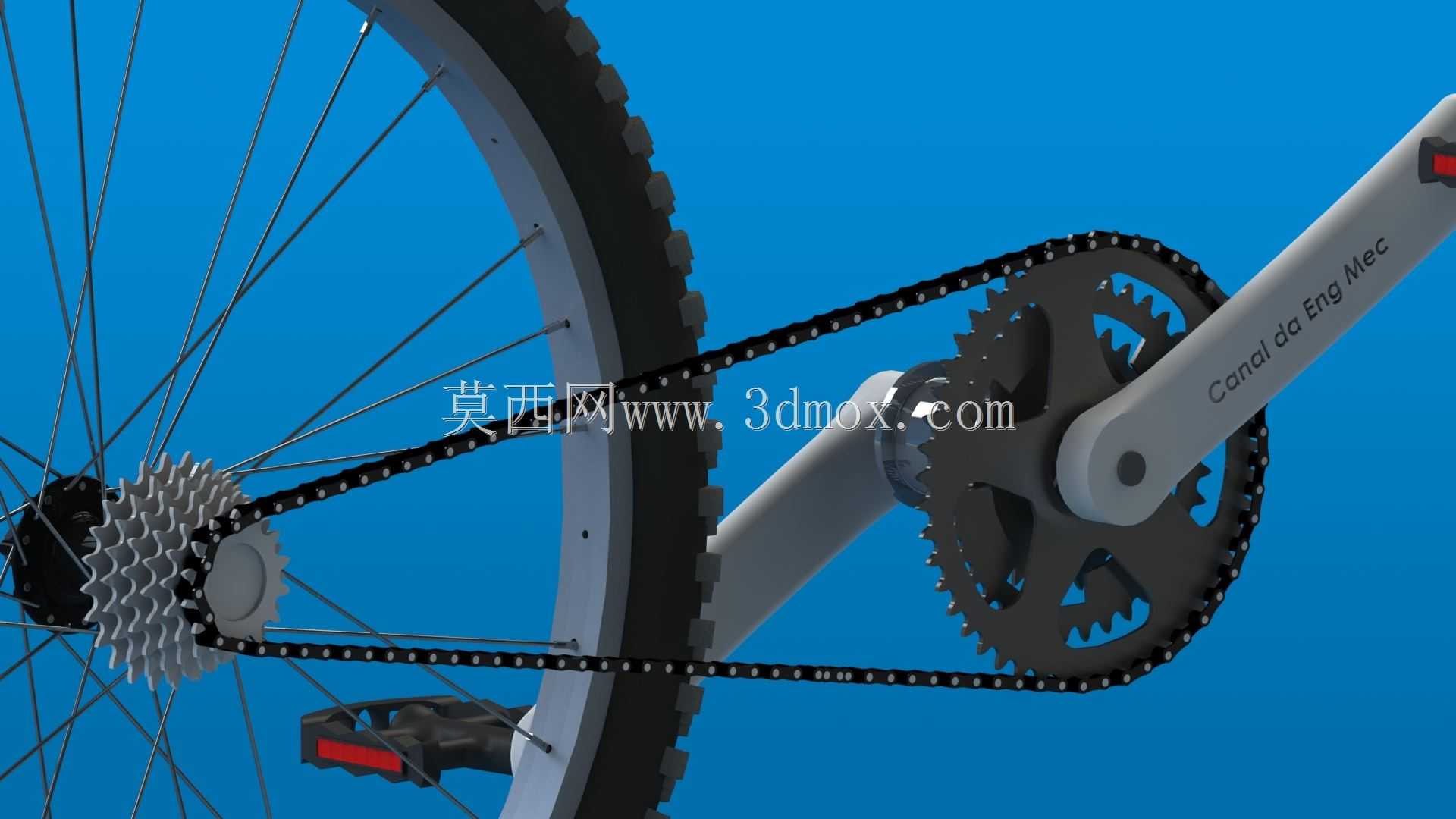

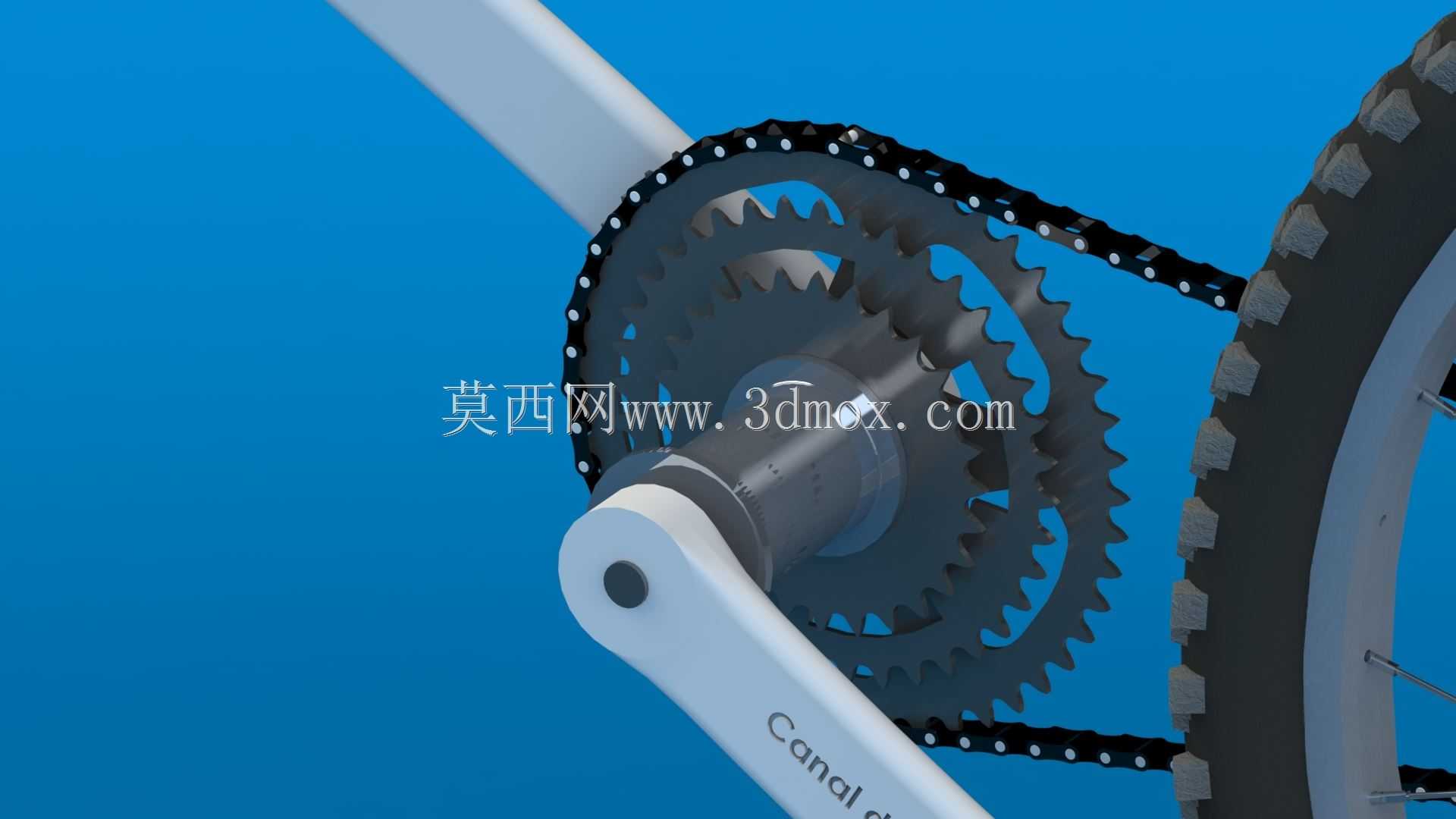

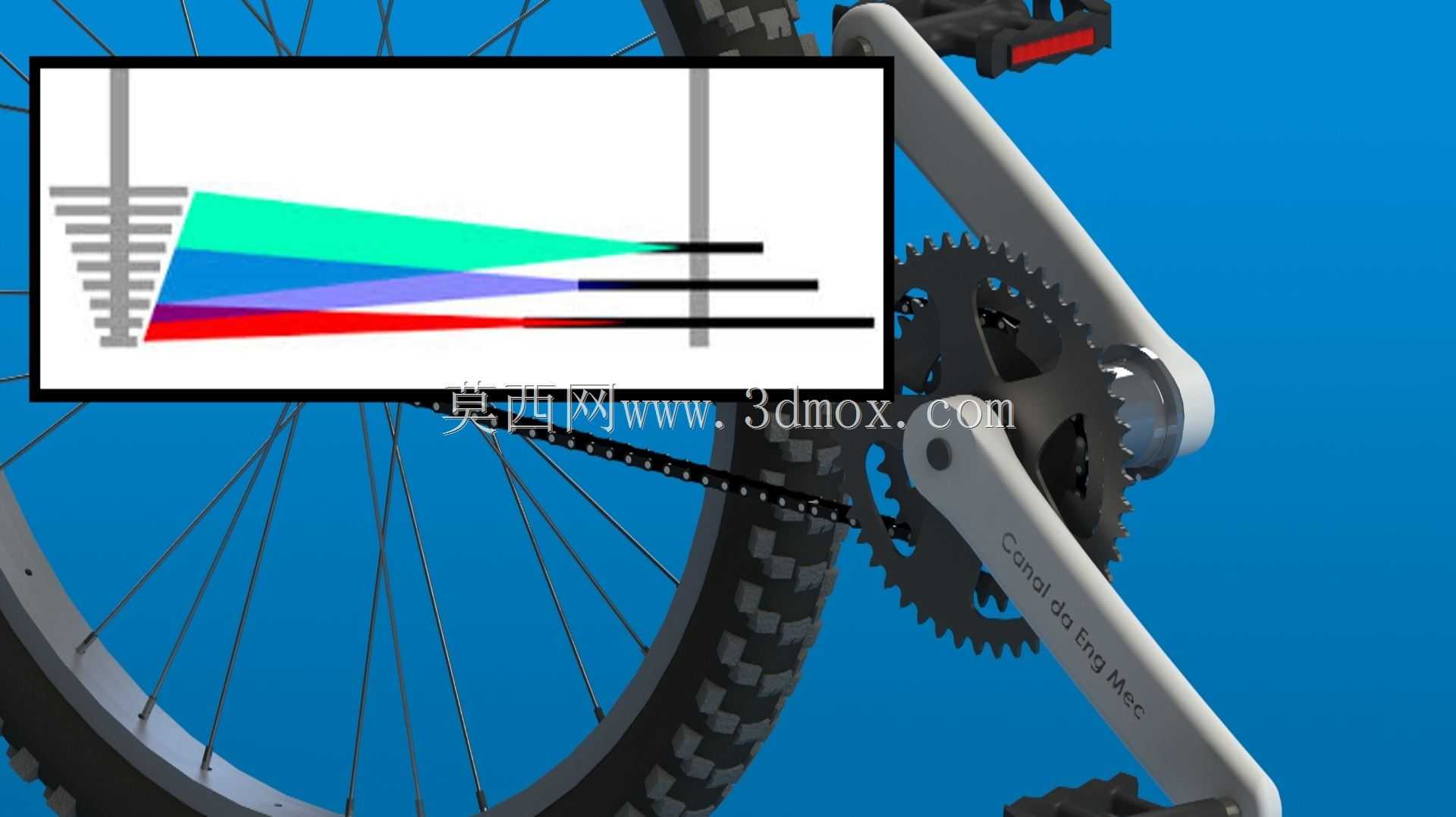

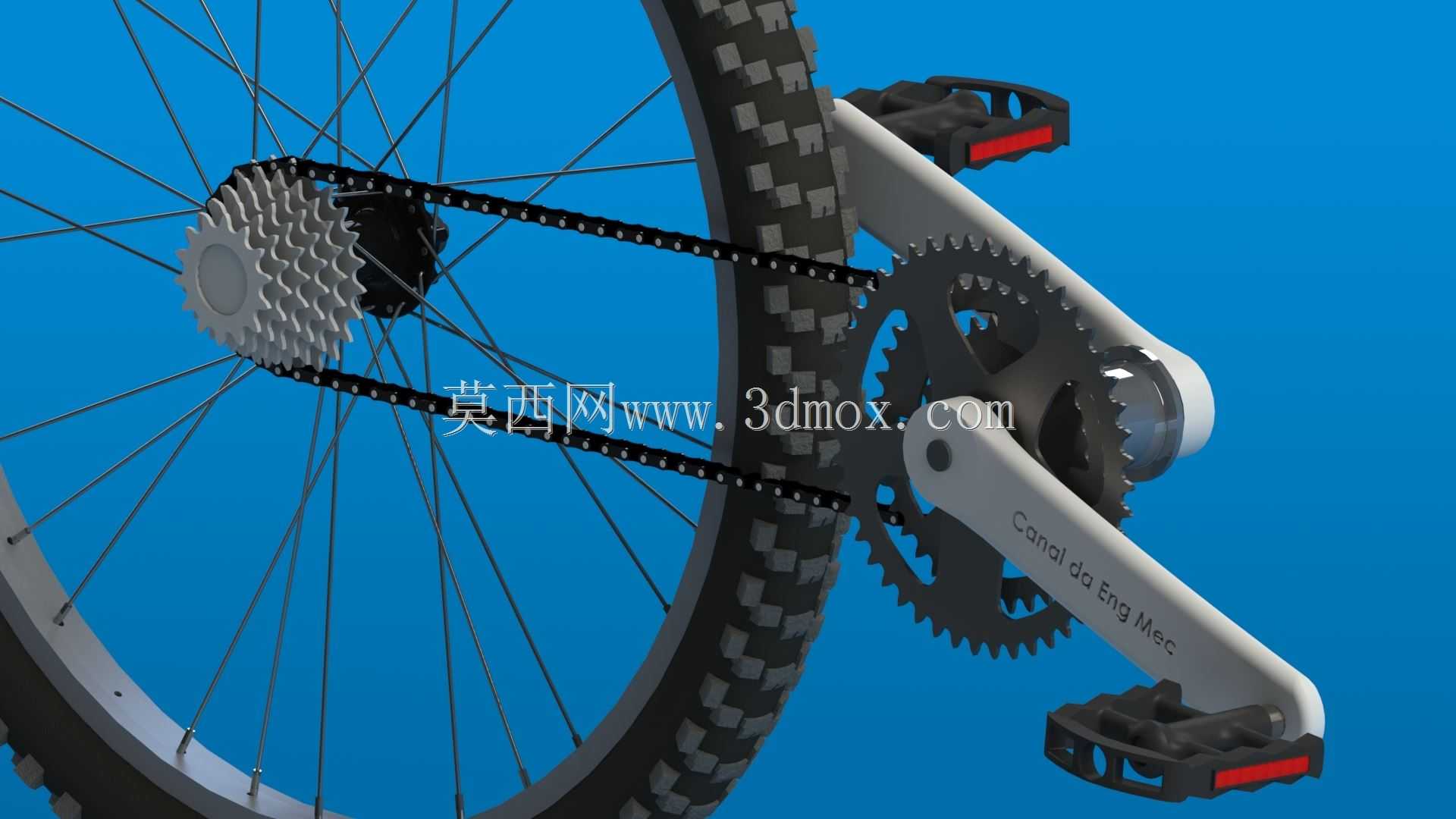

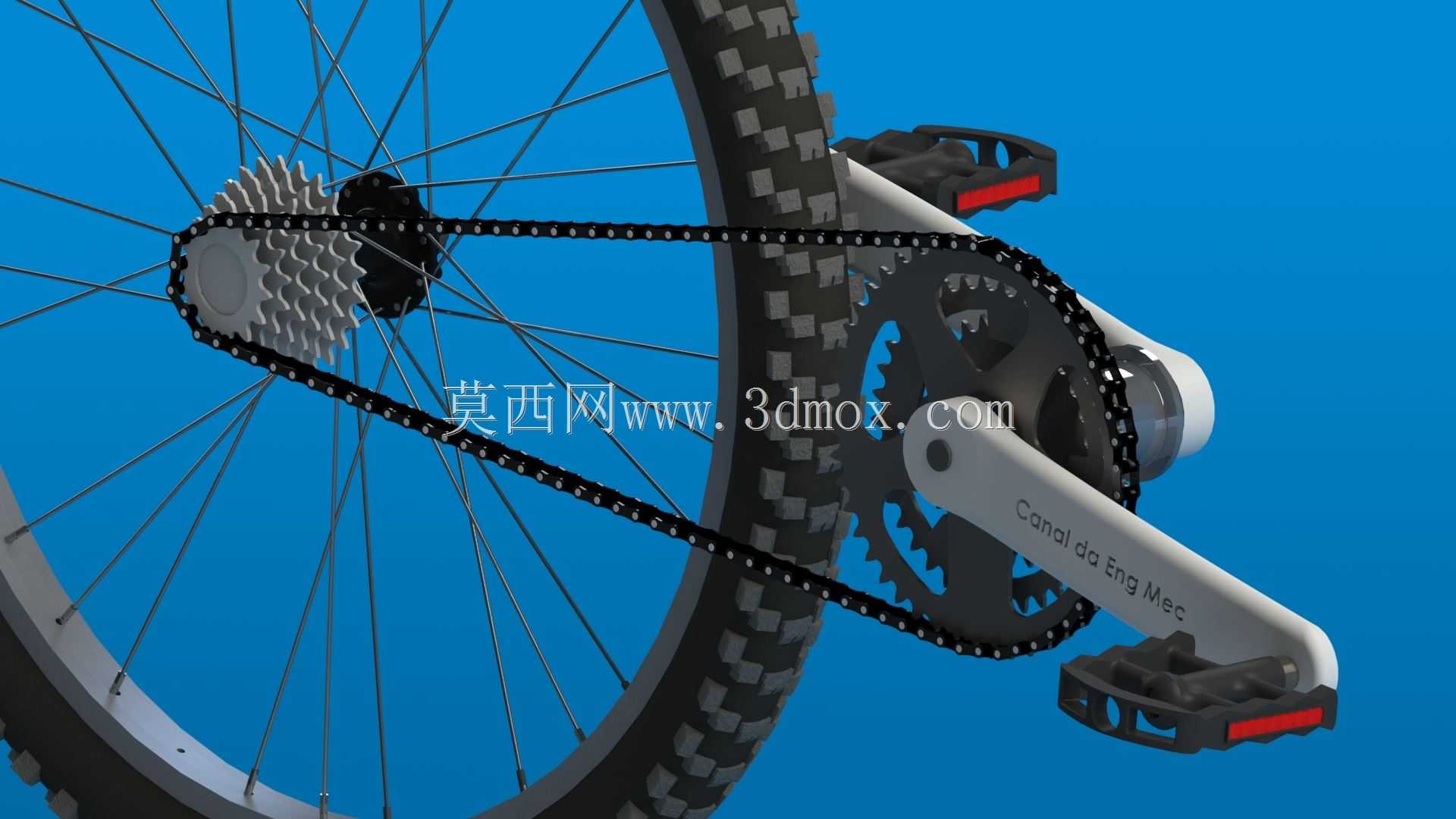

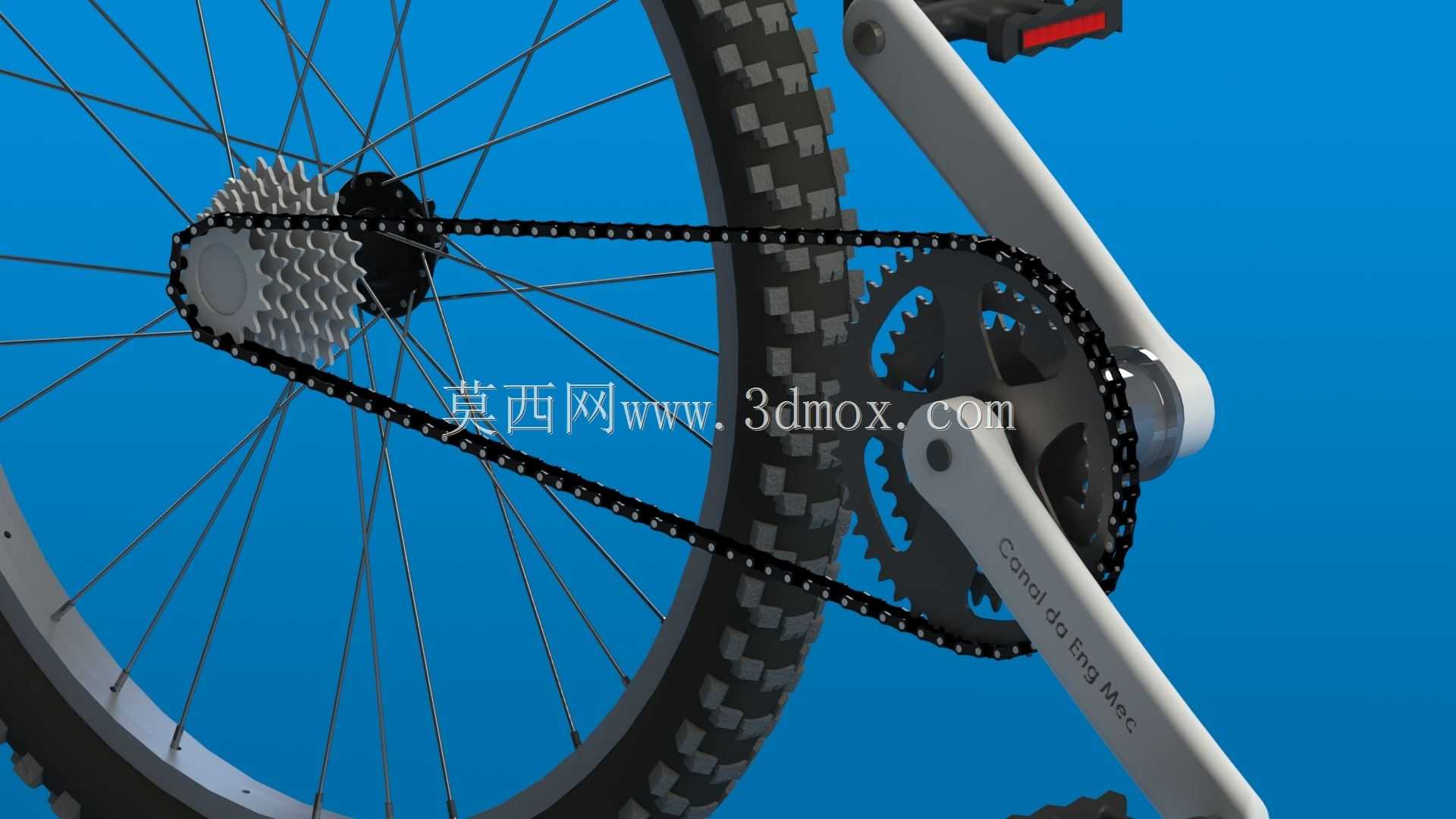

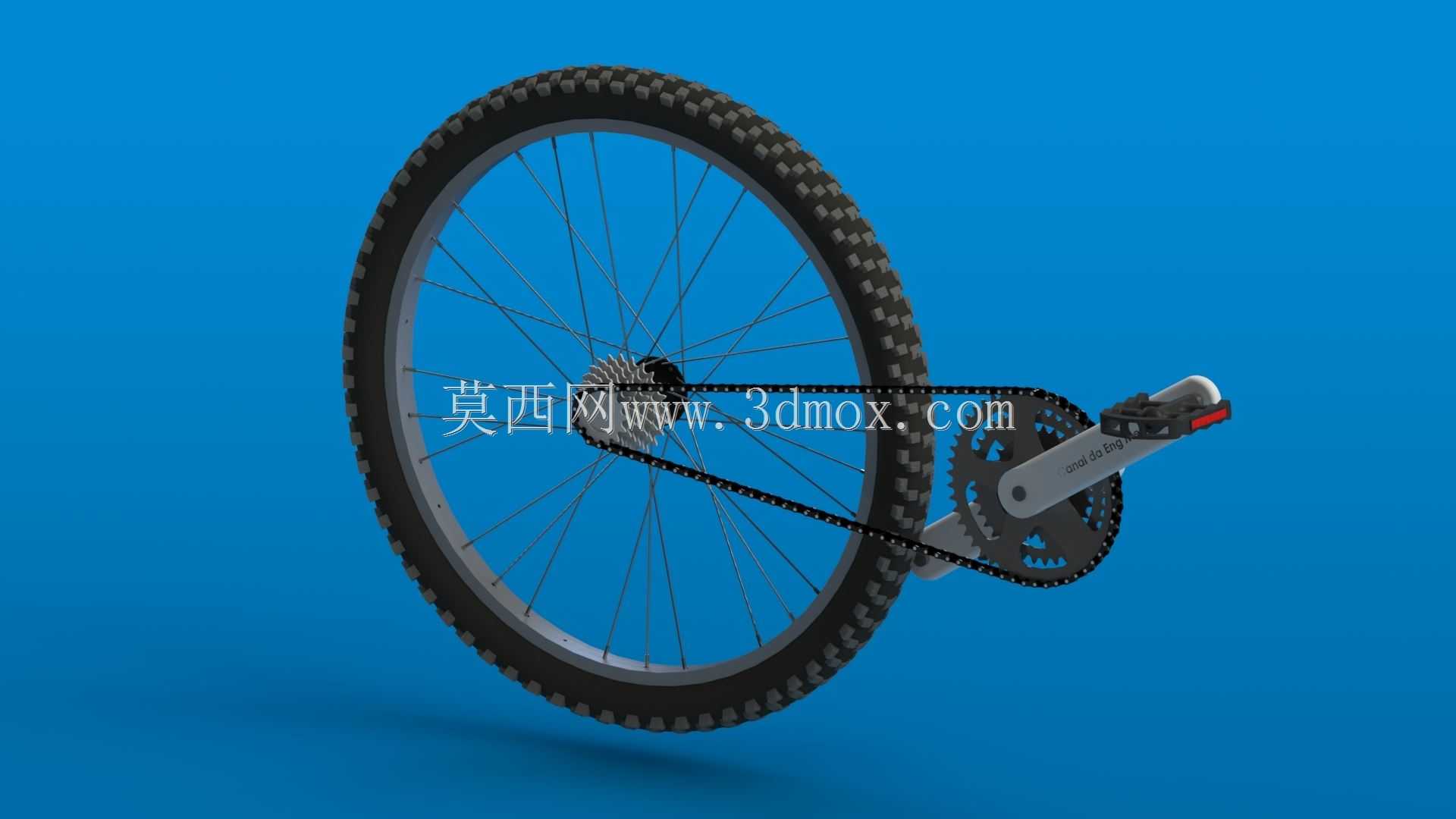

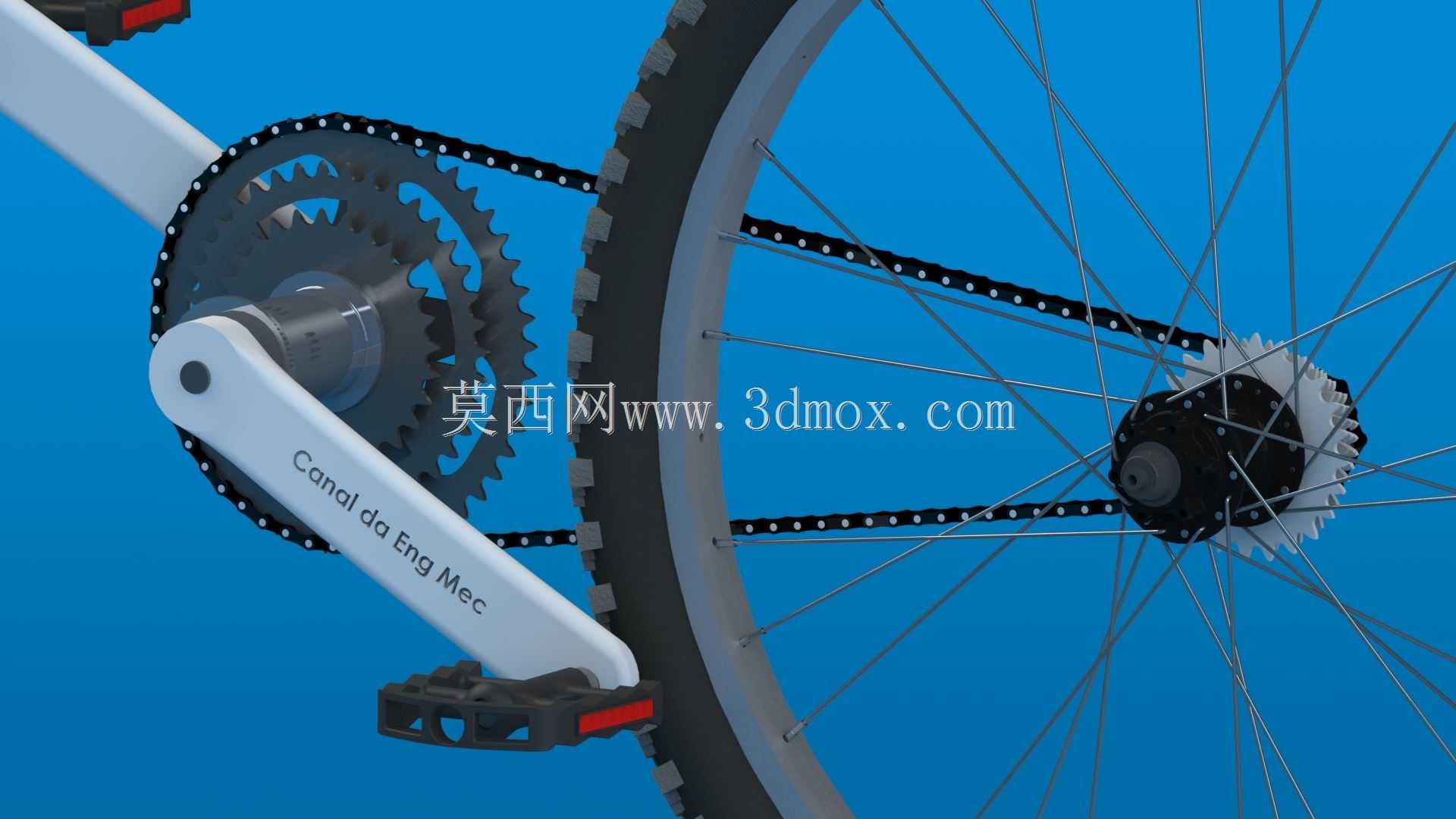

这套自行车传动结构模型，完整还原了民用变速自行车核心动力传递路径的组成形态，可直接用于机械原理教学、自行车结构认知实训、新品研发前期结构验证等多个场景。在日常的机械基础教学场景中，该模型能够直观呈现人力踩踏动力从曲柄牙盘传递至后轮飞轮的完整过程，帮助学习者快速理解链传动的速比匹配逻辑、变速结构的动力切换原理，弥补平面图纸无法展示空间装配关系的不足；在自行车产品研发场景中，该结构可作为基础验证载体，帮助研发人员快速核对传动部件的空间干涉情况，优化链条走线与齿盘匹配度，缩短新品开发的前期验证周期。从实际功能特性来看，模型完整呈现了传动系统的核心组成：包含带防滑胎纹的后轮总成、多层叠合的变速飞轮组、闭合循环的传动链条、多齿片结构的牙盘曲柄总成，各部件的相对装配位置完全贴合实车布局，能够清晰展示不同齿比搭配下的链条啮合状态，直观体现变速过程中链条在不同齿盘间切换的运动逻辑。从设计思路层面，这套结构优先还原核心传动逻辑，省略了非核心的外围变速拨叉等部件，将视觉重心完全集中在动力传递的核心路径上，让观察者能够第一时间捕捉到力的传递走向：当人力作用于脚踏带动曲柄转动时，牙盘随曲柄同步旋转，通过链条的啮合带动后轮轴上的飞轮转动，最终驱动后轮旋转实现车辆行进，不同直径的齿盘搭配可形成不同的传动比，适配爬坡、平路加速等不同骑行场景的动力需求。从安装边界与尺寸适配角度，模型中各部件的相对尺寸完全遵循常规山地自行车的设计规范：牙盘与后轮轴的中心距匹配常规自行车车架的后下叉长度范围，链条的张紧度符合实车装配的合理区间，飞轮与牙盘的平面度偏差控制在链传动允许的范围内，后轮轮径、胎纹宽度、曲柄长度的比例均与量产民用变速自行车保持一致，既能够单独作为教学展示件使用，也可直接嵌入完整自行车整车模型中作为核心传动模块使用，无需额外调整部件间的装配间隙与位置关系。
