教学演示用三角布局皮带滑轮传动结构

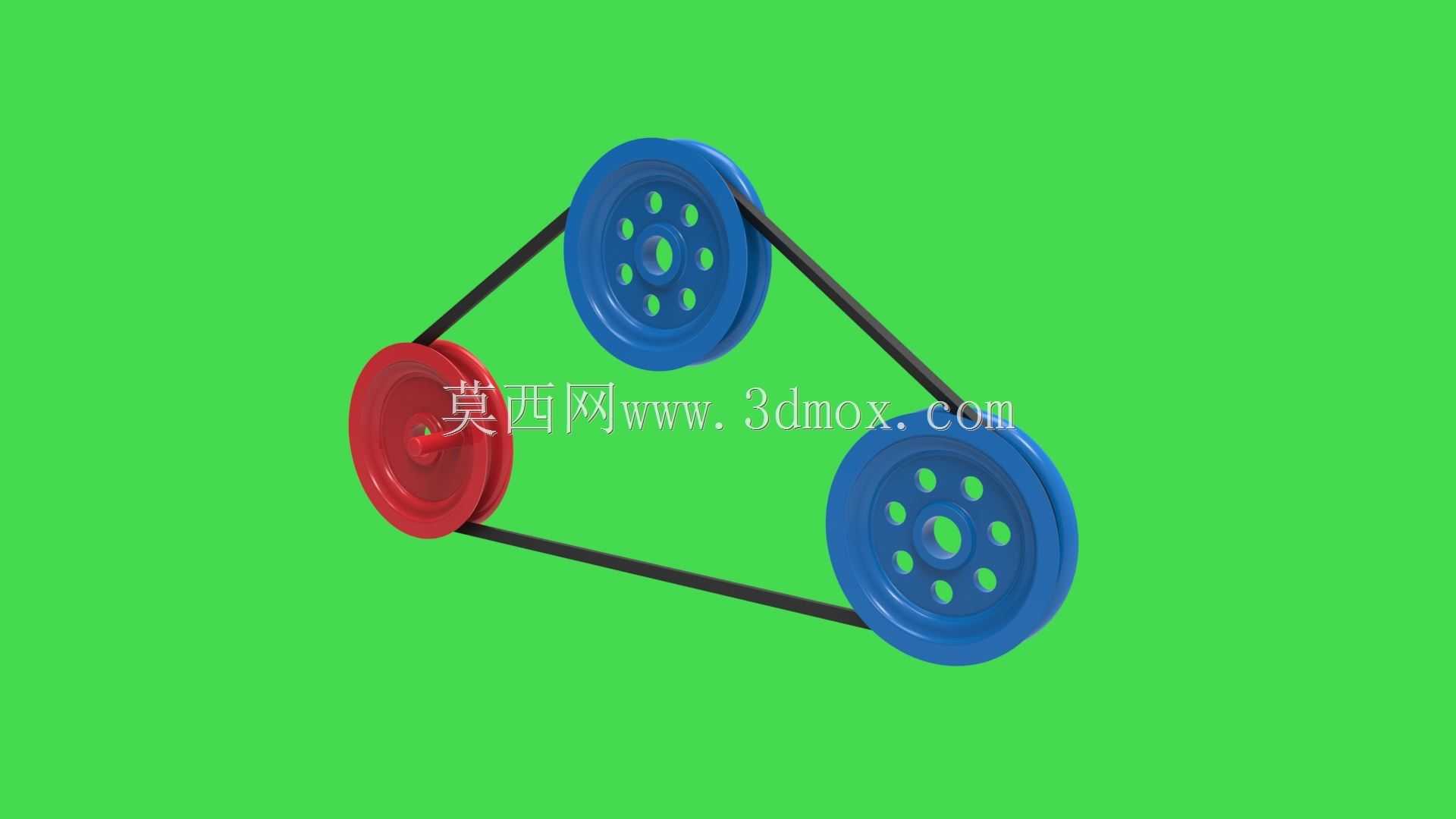

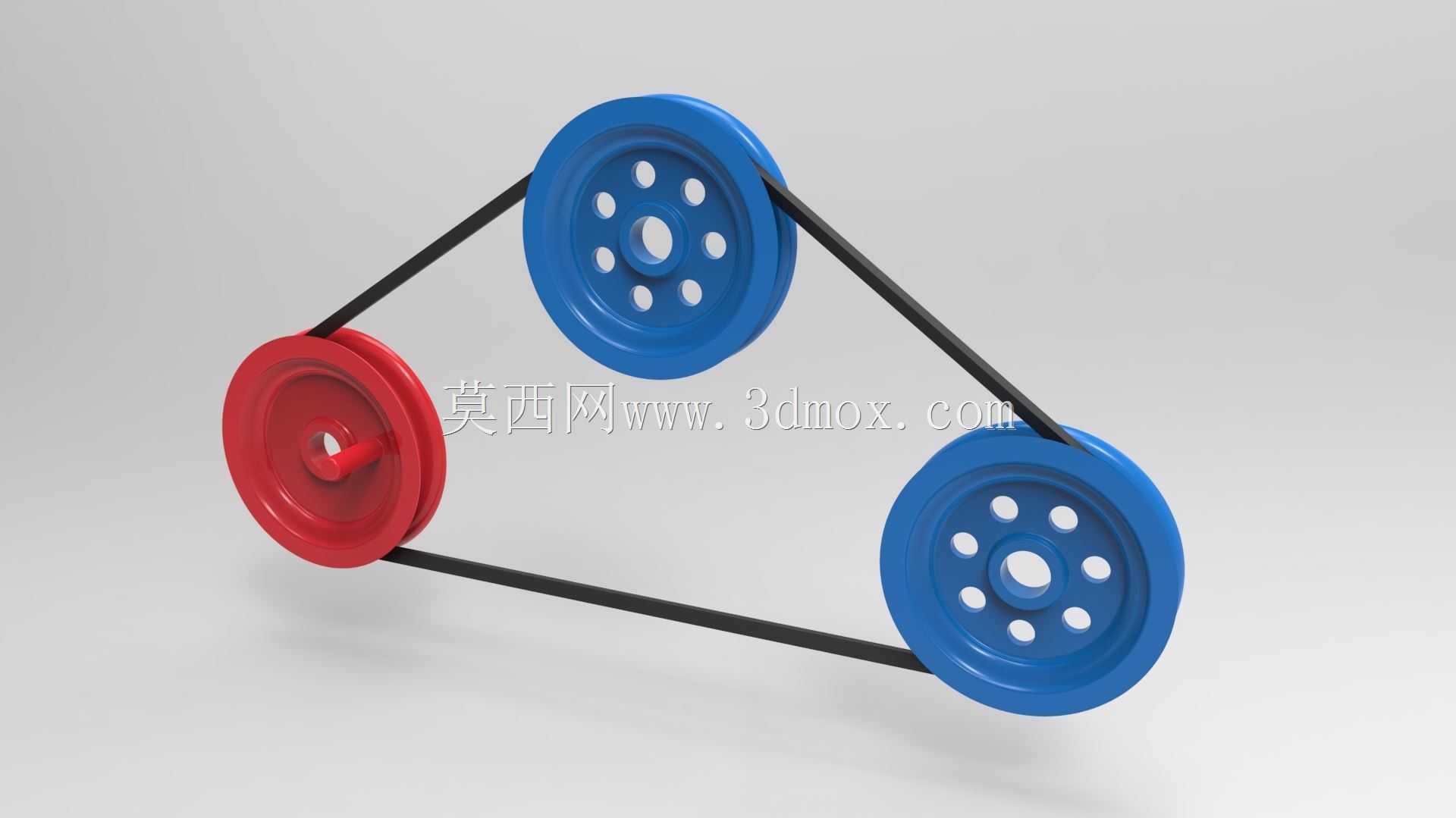

　　这套三角排布的带轮传动结构，核心应用场景是面向机械基础教学环节，给初次接触机械传动的学习者直观展示皮带传动的力传递路径、转速匹配逻辑以及张紧结构的实际作用，区别于工业现场紧凑布置的传动组，这套结构特意拉大了三个带轮的中心距，把皮带的包角、传动段的张紧侧与松弛侧差异完全暴露在可视范围内，避免工业设备上护罩遮挡、结构紧凑导致学习者看不清传动逻辑的问题。从功能特性上看，三个带轮采用1个主动轮搭配2个从动轮的布局，主动轮采用红色轮体做视觉区分，两个从动轮为蓝色轮体，三角排布的传动路径可以同时输出两个不同转向、不同转速的动力输出端，既可以演示单输入多输出的传动方案，也能通过调整不同带轮的直径配比，直观展示传动比变化对输出转速、输出扭矩的影响，

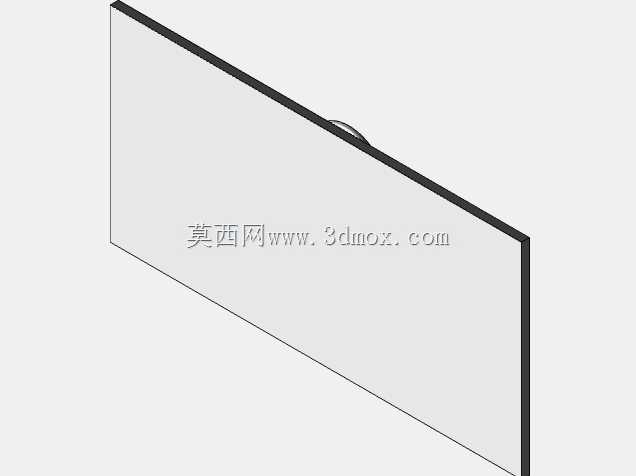

　　皮带采用平带结构，相比V带、同步带更便于观察皮带的弹性滑动现象，帮助学习者理解带传动的固有特性以及打滑的触发条件。设计思路上完全围绕教学演示的可视性需求展开，安装基板采用平整的哑光灰色平板，没有多余的加强筋、凸台结构，避免视觉干扰，所有带轮的安装轴都垂直于基板平面，轮体端面与基板保持足够间隙，防止皮带运行时与基板发生摩擦，带轮本身采用辐条式镂空结构，既减轻了整体重量，也能让学习者看清轮体的轮毂、轮辐、轮缘的结构组成，理解带轮的各部分功能，轮缘位置做了轻微的凸起挡边，防止皮带在运转过程中从轮体上滑脱，不需要额外增加防脱挡圈结构，简化整体构造的同时保证演示过程的稳定性。从安装边界与尺寸逻辑来看，整套结构的安装基准就是背部的平板，

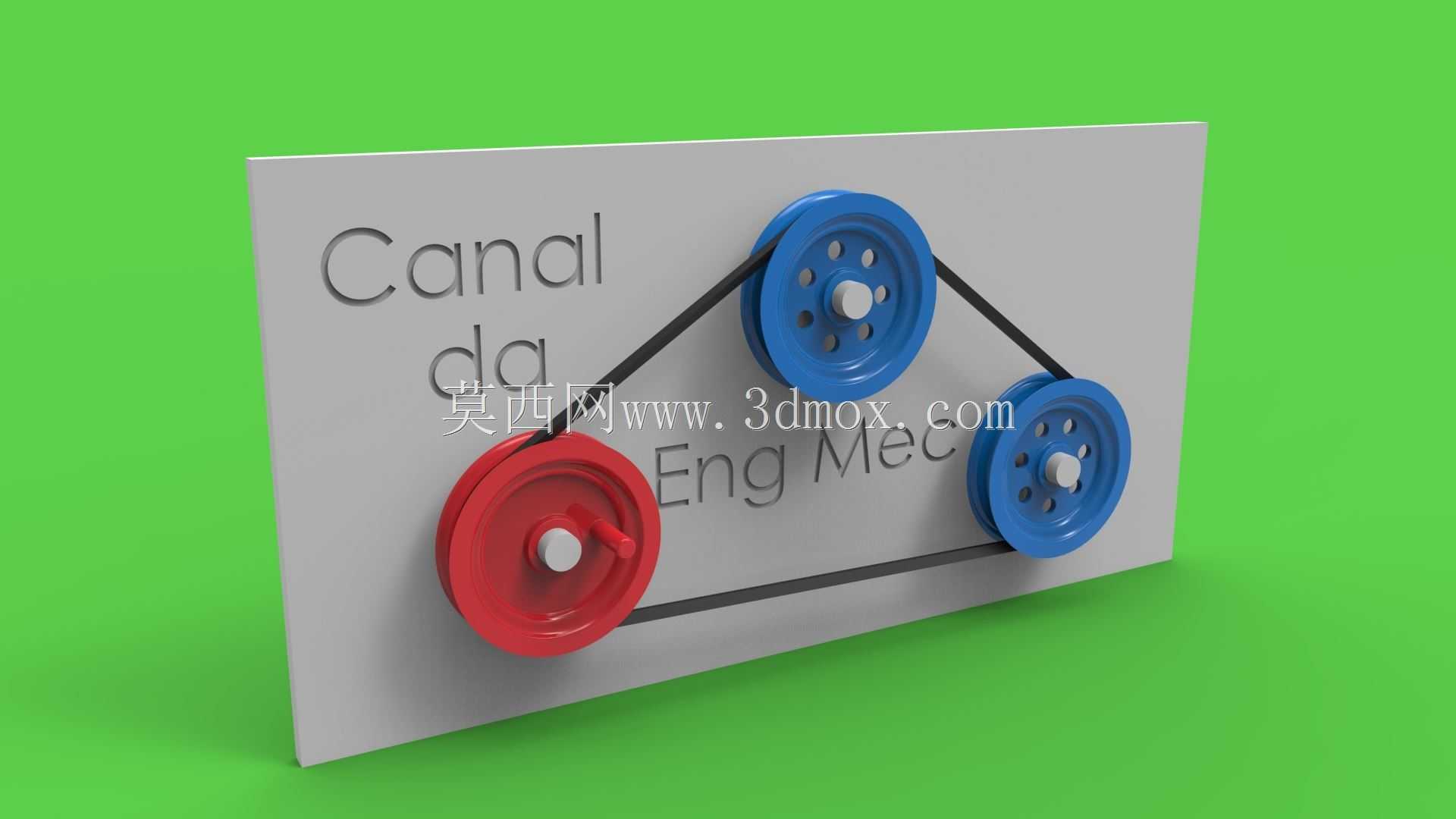

　　平板上预留的三个带轮安装孔位严格按照等腰三角形排布，两个蓝色从动轮处于同一水平高度，红色主动轮处于两个从动轮的中垂线下端位置，这种排布方式让三段皮带的长度基本一致，张紧度调整时只需要微调单个带轮的安装位置就能实现三段皮带的张力均衡，不需要复杂的张紧轮结构；带轮的中心距设置预留了足够的操作空间，学习者可以徒手触碰运转中的皮带（低速演示状态下）感知张紧侧与松弛侧的张力差异，也能方便地更换不同直径的带轮，调整传动比做拓展实验，轮体的直径尺寸经过匹配，当主动轮以恒定转速转动时，两个从动轮的转速差控制在合理区间，既不会因为转速差过大导致小轮皮带打滑，也不会因为转速差过小看不出传动比的变化效果。实际教学使用中，

　　这套结构可以搭配小型手摇柄或者低速电机驱动主动轮，不需要高速运转就能清晰展示传动过程，平板上预留的刻印区域可以标注传动原理、参数公式，方便讲解时对照说明，相比纯二维的原理图、动画演示，实体的传动结构能让学习者直观观察到皮带传动的滞后现象、弹性滑动的细微表现，理解理论计算与实际传动的差异，也能通过手动调整皮带张紧度，观察张紧力不足导致的打滑、张紧力过大导致的轴承受力增大等实际工程问题，把抽象的机械原理转化为可观察、可操作的实体演示装置，在职业院校机械基础实训、中小学科技科普展示场景中都能适配，安装时只需要将背部平板固定在展示架或者工作台面上，不需要额外的复杂安装基座，整体结构没有易损的精密部件，维护成本极低，长期反复演示使用也不容易出现结构损坏。
