齿轮增扭简易扭力演示装置

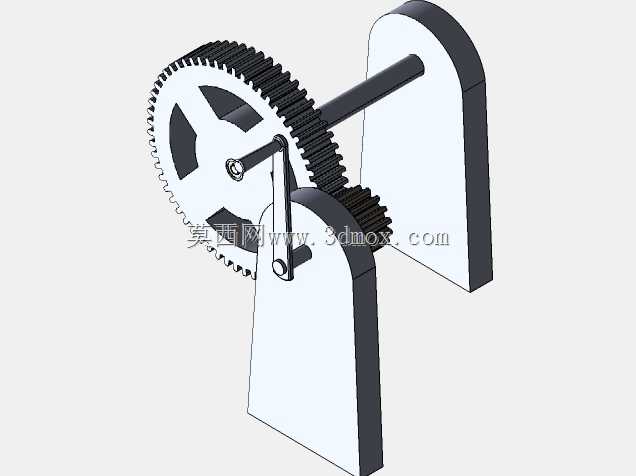

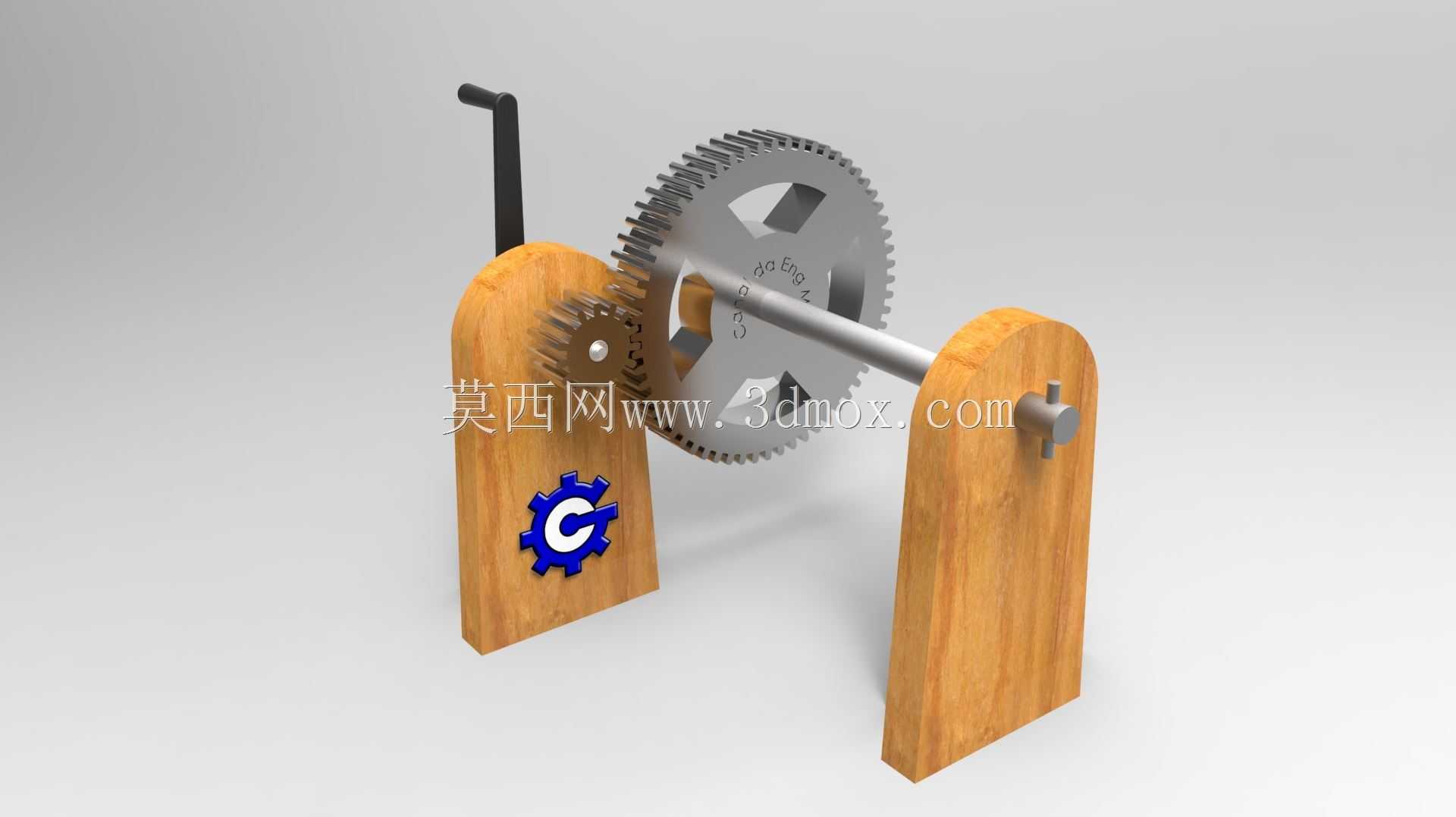

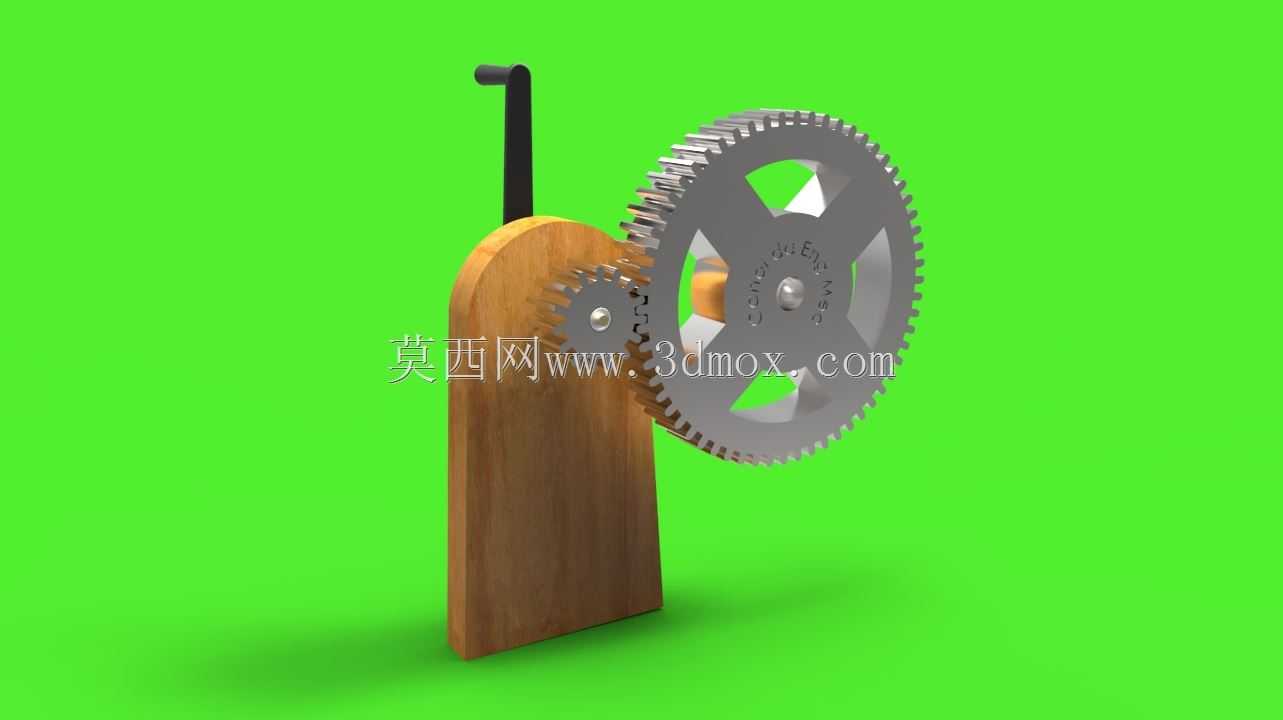

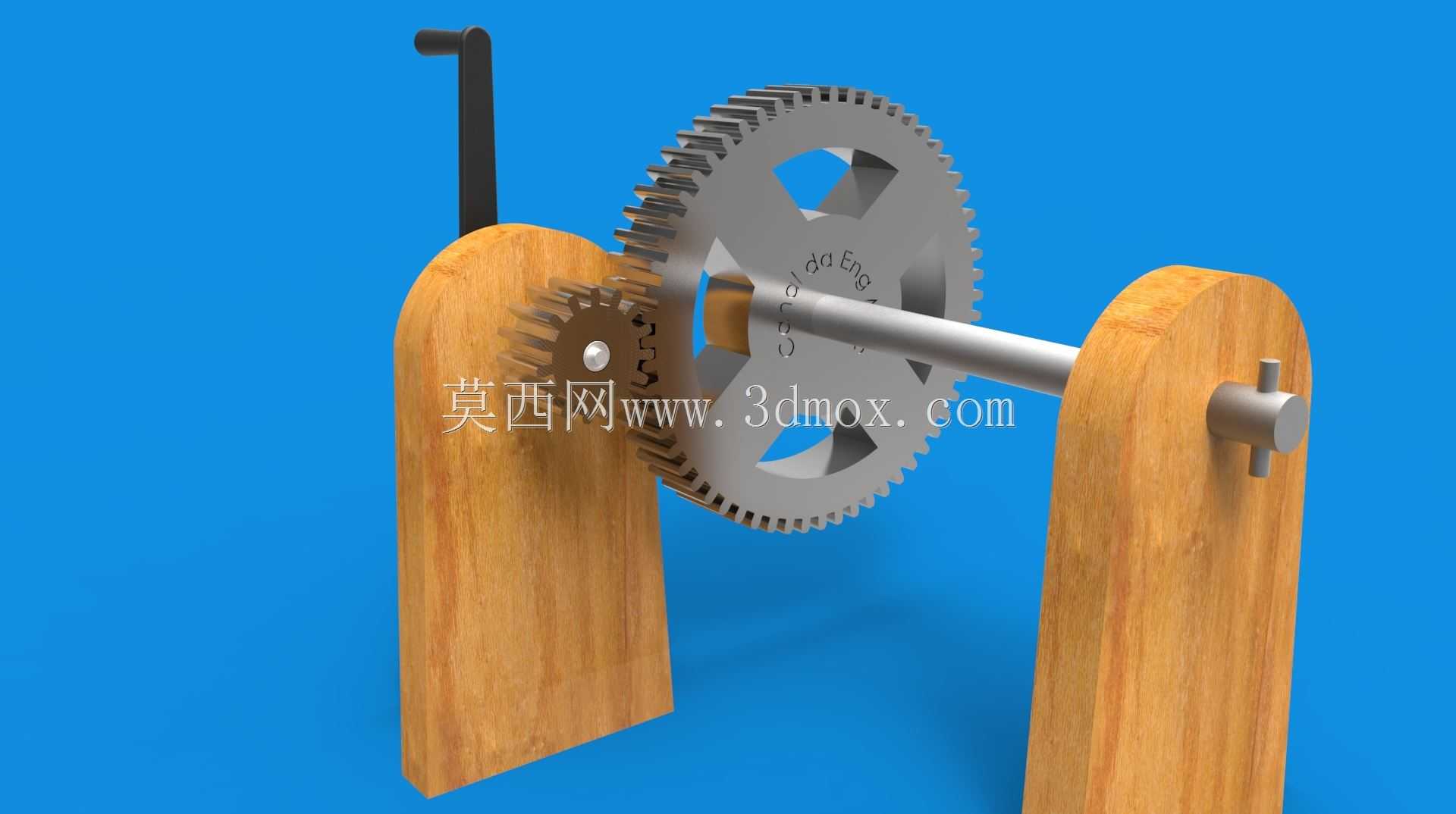

这款齿轮增扭简易扭力装置，主要面向机械原理教学演示、小型手工扭力作业场景设计，可直观展现齿轮传动的扭矩放大逻辑，也可作为轻载扭力作业的简易执行机构使用，帮助初学者快速理解齿轮传动的速比与扭矩转换关系，也能满足小型工件装配、小规格紧固件拧动这类低负载扭力输出需求。装置整体采用立式双支撑板支撑结构，两块木质立式支撑板作为核心承载构件，平行排布形成稳定的安装支撑空间，为传动组件提供可靠的固定基准，支撑板采用圆弧过渡的顶部造型，既避免尖锐边角带来的磕碰风险，也让整体结构更具规整感。传动核心采用大小齿轮啮合的减速增扭结构，大直径从动齿轮与小直径主动齿轮相互啮合，通过齿数差形成减速传动比，根据齿轮传动的功率守恒逻辑，在输入功率恒定的前提下，降低输出端转速即可对应提升输出扭矩，实现手摇输入下的扭矩放大效果。主动齿轮轴端延伸出支撑板外侧，配套设置手摇操作柄，操作人员摇动手柄即可输入初始动力，从动齿轮同轴固定金属输出轴，轴端设置十字形拧动接头，可适配对应规格的紧固件或者待扭转工件，直接输出放大后的扭矩。整个传动组件的安装边界清晰，两块支撑板的间距与齿轮厚度匹配，保证齿轮啮合时不会出现轴向窜动，齿轮与支撑板之间预留微小间隙，避免转动过程中出现摩擦卡滞；输出轴与支撑板的配合处采用光孔支撑，保证轴体转动顺畅，手摇柄的转动半径经过合理设计，既不会因为力臂过小导致操作费力，也不会因为力臂过大造成装置整体占用空间冗余。装置的设计思路完全围绕齿轮传动的核心原理展开，没有多余的复杂结构，所有构件都服务于扭矩放大与动力传递的核心功能，支撑结构采用简易的立式板件，加工难度低、装配流程简单，不需要复杂的专用工装即可完成整机组装；齿轮参数经过匹配设计，啮合重合度满足平稳传动要求，转动过程中不会出现卡顿或者跳齿问题，手摇输入的动力可以顺畅传递到输出端。在教学场景中，这套装置可以让观察者直观看到大小齿轮的转动速度差，亲手感受输入力与输出扭矩的变化，快速建立齿轮减速增扭的具象认知；在小型手工场景中，它可以作为辅助拧紧工具，应对徒手难以拧动的小规格紧固件，不需要额外的动力源，纯机械结构可靠性强，不会出现电路故障或者动力中断问题。整体结构紧凑，放置在桌面即可使用，不需要额外的固定安装，挪动和收纳都十分便捷，外露的传动结构也能让使用者清晰观察整个动力传递过程，兼具实用性与教学演示价值。
