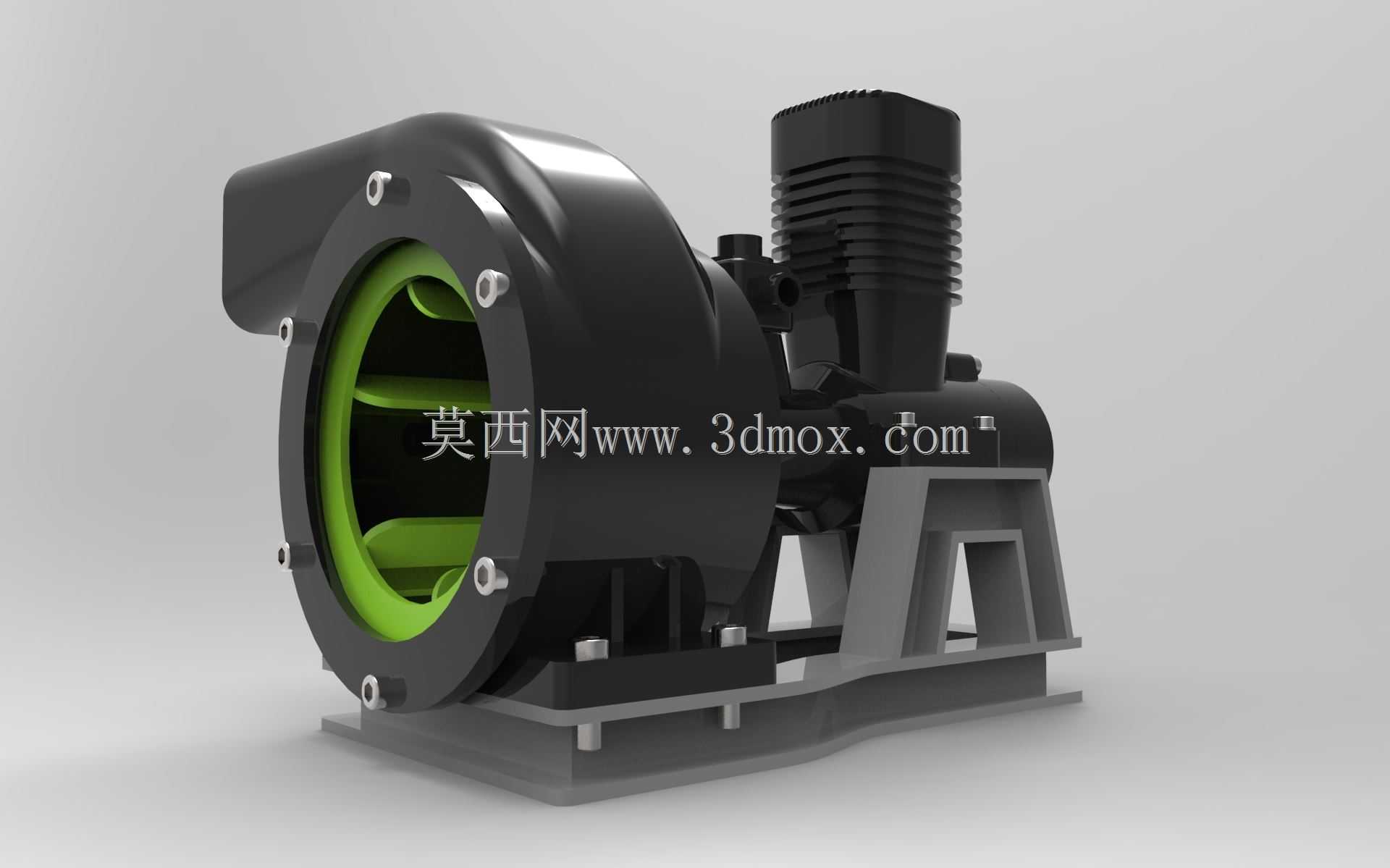

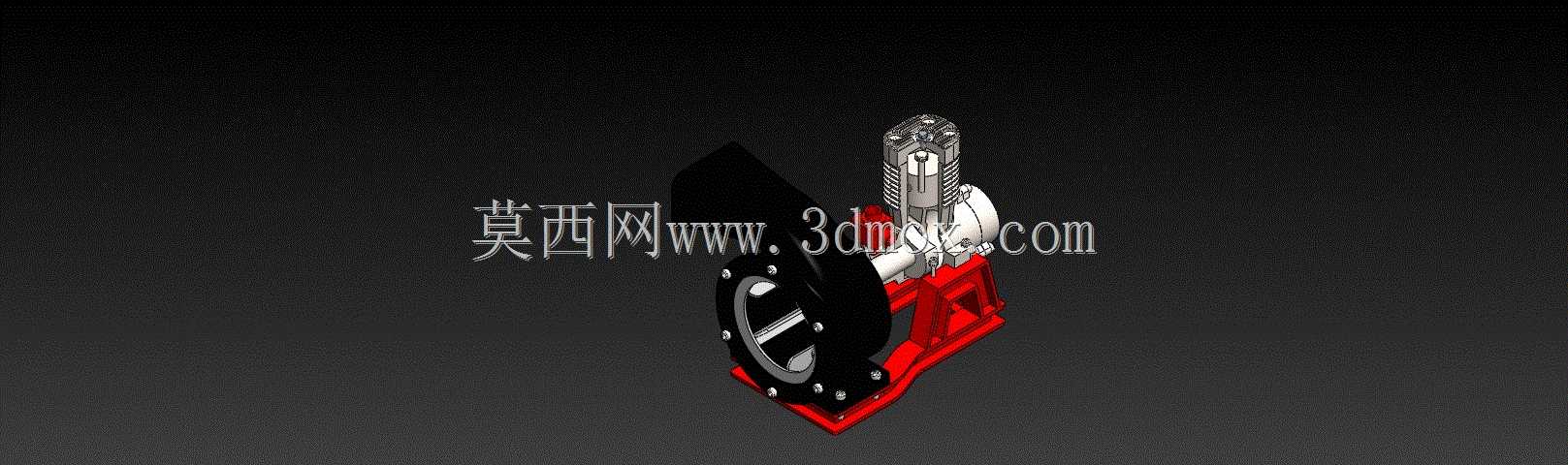

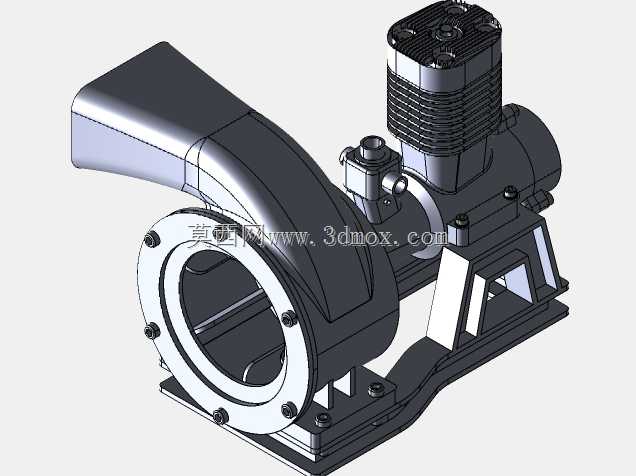

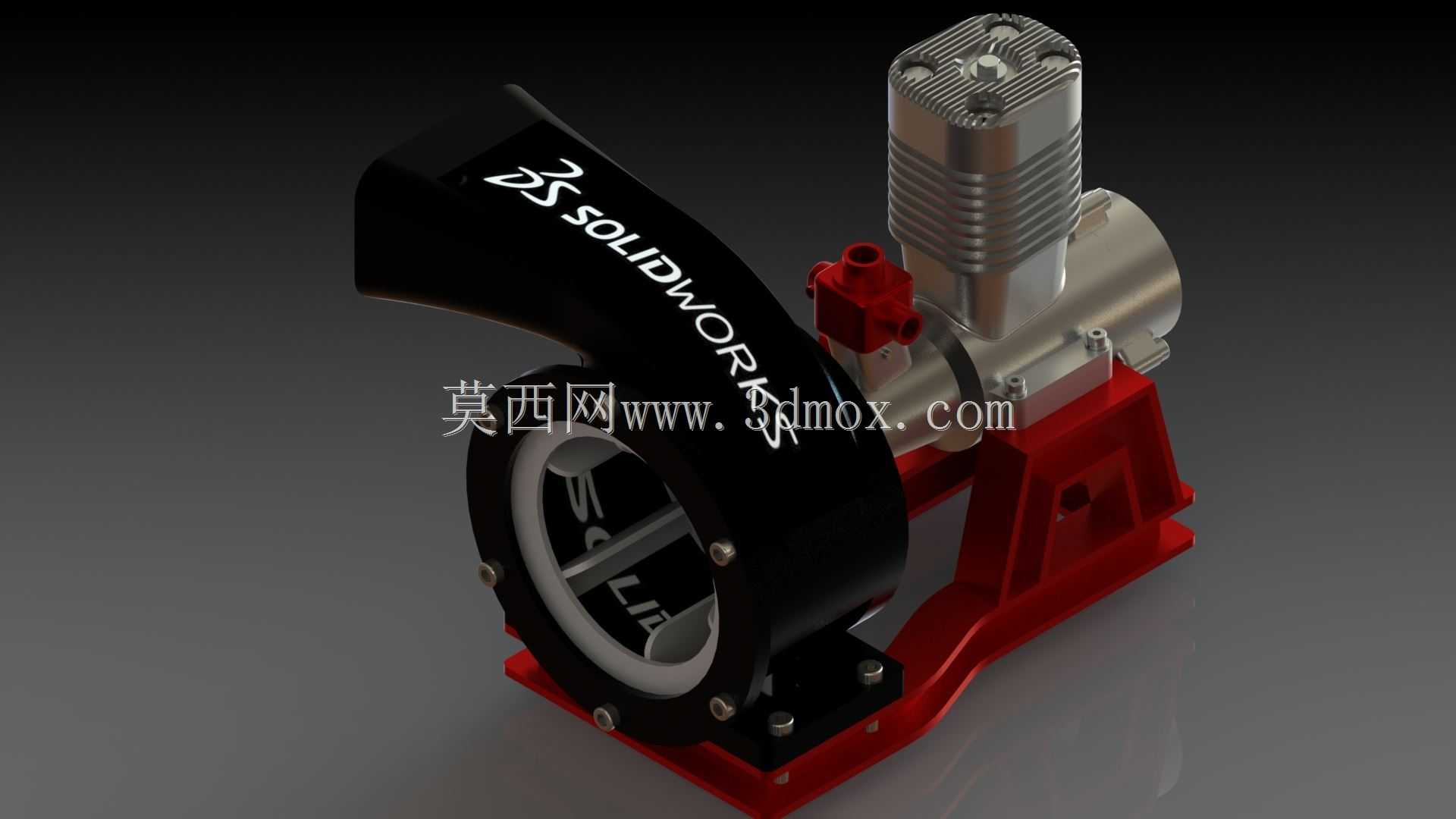

工业级发动机配套离心式鼓风装置结构设计

这款鼓风装置主要适配中小排量内燃发动机的进气增压与舱内散热送风场景，在工程机械、农用动力机组、固定式工业发电动力单元等领域有着广泛应用，核心作用是为发动机燃烧环节提供稳定的高压空气供给，同时可兼顾动力舱内发热部件的风冷散热需求，解决高负荷工况下发动机进气不足、舱内积温过高导致的动力衰减问题。从功能特性来看，该装置采用离心式叶轮结构设计，蜗壳流道经过平滑曲面优化，能够在较低功耗下实现稳定的风压输出，叶轮与壳体间的密封间隙经过精准控制，可有效减少高压空气的回流泄漏，提升送风效率；配套的动力连接端采用直联式传动结构，减少了中间传动部件的动力损耗，运行过程中振动幅度更低，噪音控制表现优于传统皮带传动的鼓风结构。在设计思路上，整体采用模块化布局思路，将鼓风蜗壳、动力连接段、安装底座拆分为独立可拆分的结构单元，既方便生产环节的铸造与机加工，也便于后期运维过程中的部件更换与检修；蜗壳出风口采用法兰式连接结构，可适配不同走向的送风管路，无需额外定制转接件就能满足不同安装场景的管路布局需求；叶轮部分采用前倾式叶片设计，兼顾风压与风量的平衡，能够在发动机全转速区间内提供匹配的送风流量，避免低转速下送风不足、高转速下压损过大的问题。从安装边界来看，装置底部采用一体化铸造的鞍式安装底座，底座上预留了四个对称分布的螺栓固定孔位，安装孔的间距经过标准化设计，可直接适配多数通用发动机组的预装支架，无需额外打孔改造；整体外形采用紧凑化布局，蜗壳侧方的突出尺寸经过严格控制，不会与发动机周边的管线、滤清器等部件产生干涉，安装时仅需对准固定孔位锁紧螺栓，连接好出风口管路与动力输入端即可完成装配，适配性较强。壳体外部的散热鳍片结构能够在装置运行过程中快速带走壳体内部的热量，避免长时间高负荷运行时轴承部位温度过高，延长装置的整体使用寿命，出风口的密封端面采用精加工平面设计，配合密封垫可实现无泄漏的管路连接，杜绝高压空气泄漏导致的送风效率下降问题。
