法兰连接式手动调节阀结构设计

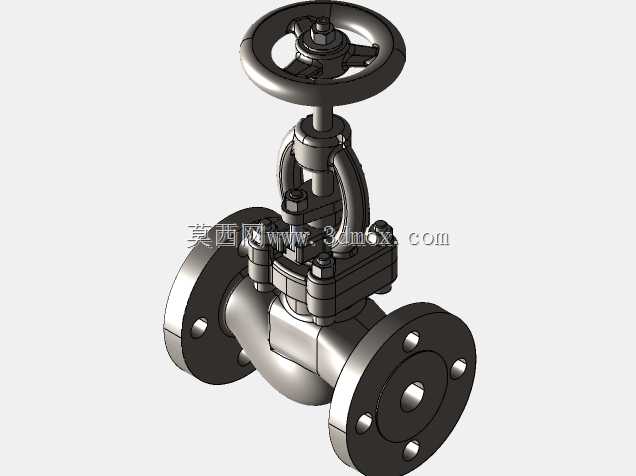

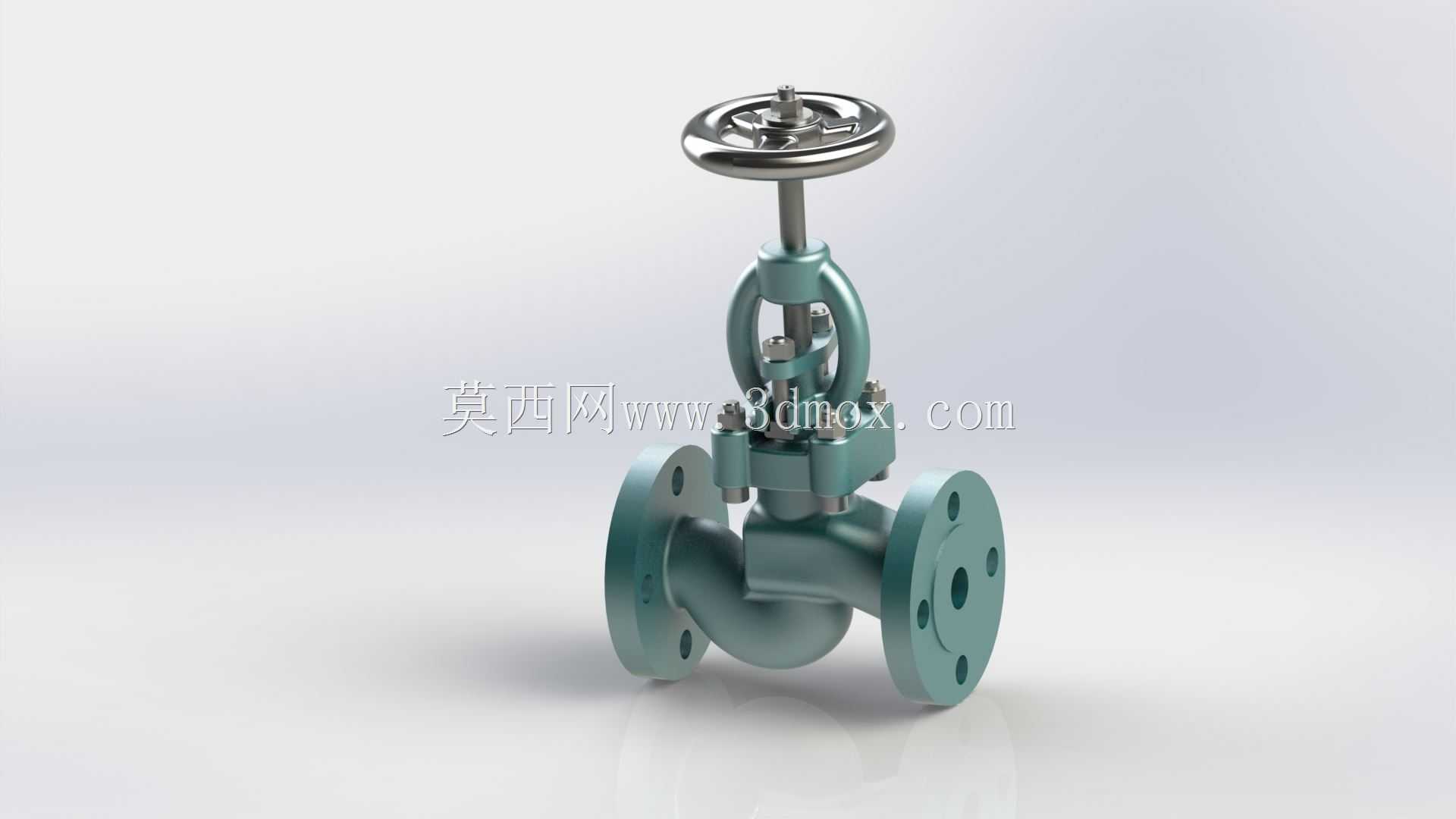

这款手动法兰调节阀主要应用于工业给排水系统、暖通空调管网、化工流体输送管线、蒸汽供热系统等场景，作为管路中调节介质流量、截断或导通管路通路的核心控制部件，可适配水、蒸汽、轻质油品、弱腐蚀性流体等多种介质的工况使用，在民用建筑供暖支线、工业生产工艺管线、市政供水支管等场景中都能稳定发挥作用。产品采用直通式流道结构设计，整体流阻系数低，介质流经阀体时的压力损失小，能有效降低管路输送过程中的能耗损失；顶部配置手轮操作结构，操作力矩经过优化设计，操作人员无需借助额外辅助工具即可轻松完成开度调节，手轮表面做了防滑处理，即使在带防护手套的作业场景下也能稳定操作，不会出现打滑脱手的问题。阀体与管道连接端采用标准法兰结构，法兰盘上的螺栓孔位置、孔径、密封面尺寸都匹配通用管路安装规范，安装时可直接与同规格的管路法兰对接，通过螺栓紧固即可完成装配，无需额外定制转接配件，能大幅缩短现场安装的施工周期。阀杆采用升降式结构设计，阀瓣与阀座的密封面经过研磨处理，密封性能可靠，在全关状态下可实现零泄漏，避免管路介质出现跑冒滴漏的问题；阀盖部位设置了标准填料密封结构，可根据使用工况更换不同材质的密封填料，适配不同温度、不同腐蚀性的介质使用需求，日常维护时无需整体拆解阀门，仅需更换填料即可完成密封性能的修复，维护成本极低。整体外形采用对称式结构设计，安装时不受管路流向的额外限制，阀体底部无突出结构，可适配水平安装、垂直安装等多种管路布设场景，安装边界预留了足够的手轮操作空间，安装完成后手轮周边预留150mm以上的操作间隙即可满足日常调节操作需求，不会出现操作空间不足无法调节开度的问题。阀体中部的支架结构做了加强筋设计，在承受管路内部高压冲击时不会出现结构变形，能保证阀杆始终保持垂直升降的运动轨迹，避免阀瓣偏磨导致的密封失效问题，整体结构强度可满足1.6MPa公称压力下的长期稳定使用需求。
