适配轻卡的折叠臂式吊钩装载作业装置

这款吊钩装载装置主要面向城市短途货运、零散建材转运、小型设备进场等轻量起重作业场景，专门适配轻型载货卡车的底盘安装空间，可直接固定在货箱前部的底盘大梁上，无需对原车底盘进行大规模切割改装，安装边界完全匹配主流轻卡的大梁宽度与货箱前部预留空间，折叠收纳状态下整体外廓不会超出货箱栏板高度与驾驶室宽度，不会影响车辆正常上路行驶的合规性，也不会遮挡驾驶员的后方行驶视野。

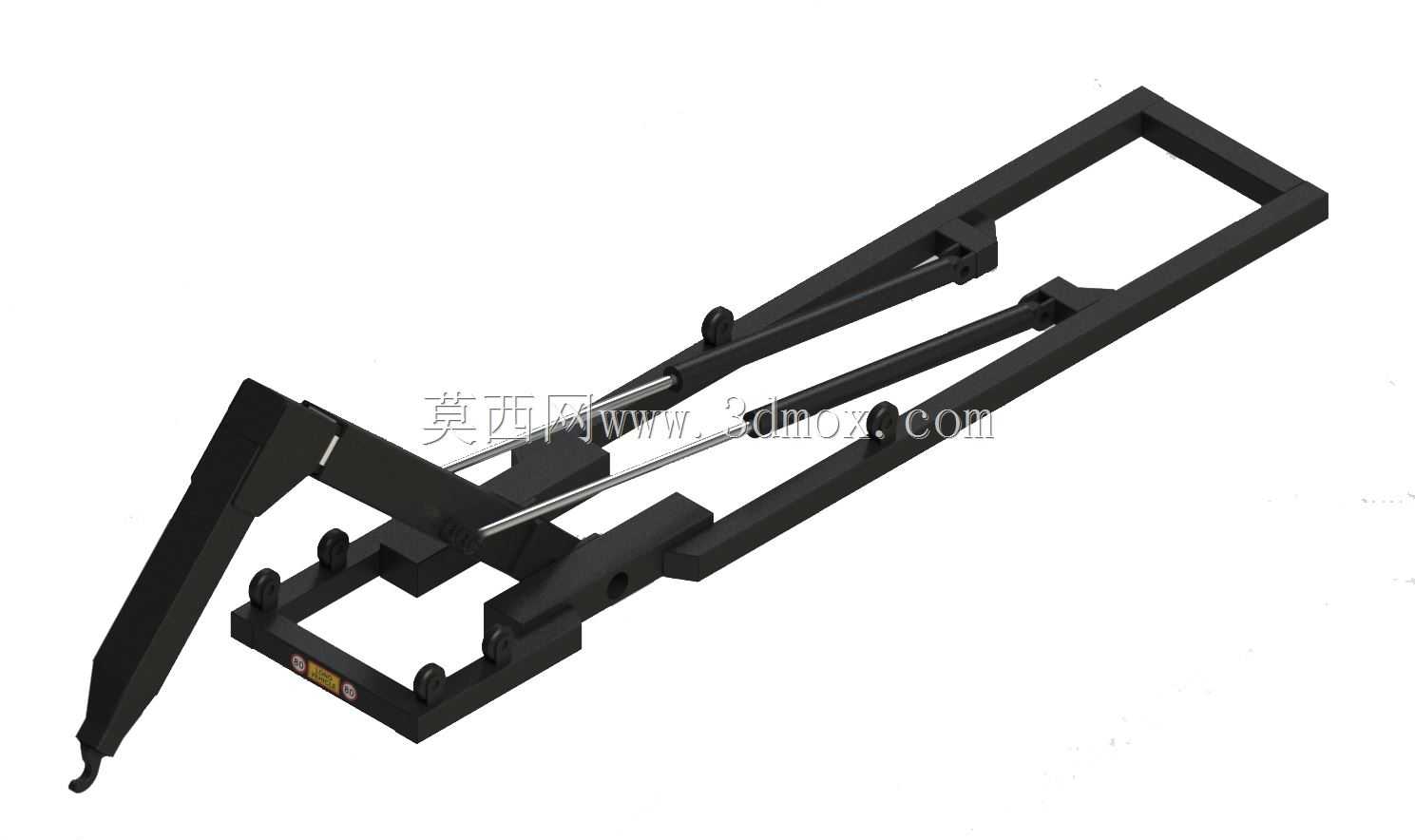

在实际作业过程中，该装置可替代人工完成500公斤级以内重物的装卸与短距离转移作业，尤其适合建材市场门店配送、市政维修工具转运、小型工厂货料周转等场景，无需额外调用大型起重设备，仅靠驾驶员单人即可完成全部操作，大幅降低零散起重作业的调用成本与等待时间。装置采用平行四边形折叠臂结构，依靠两组液压油缸完成臂架的举升与伸缩动作，作业时臂架可从折叠状态平稳展开，末端吊钩可覆盖货箱全部区域以及车辆侧方2米范围内的地面空间，可直接将地面重物吊装至货箱内部任意位置，也可将货箱内的重物卸至车辆周边指定点位，作业过程中臂架受力均匀，不会出现偏载晃动的问题。

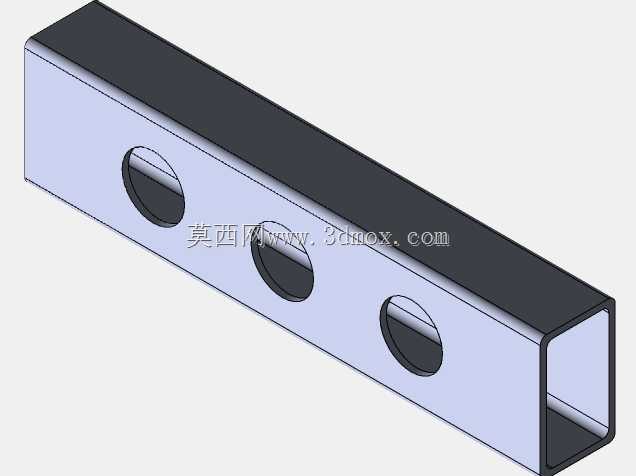

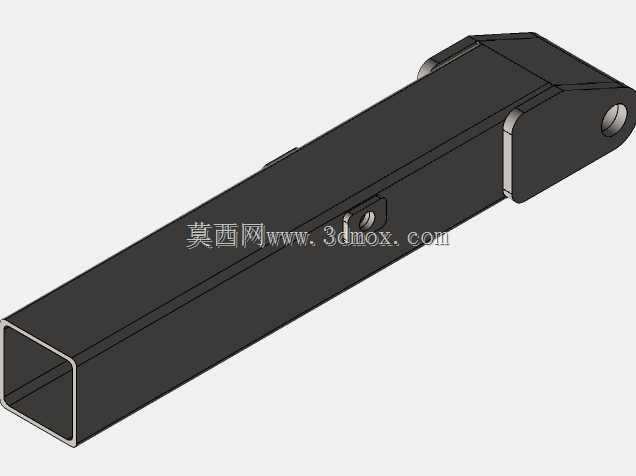

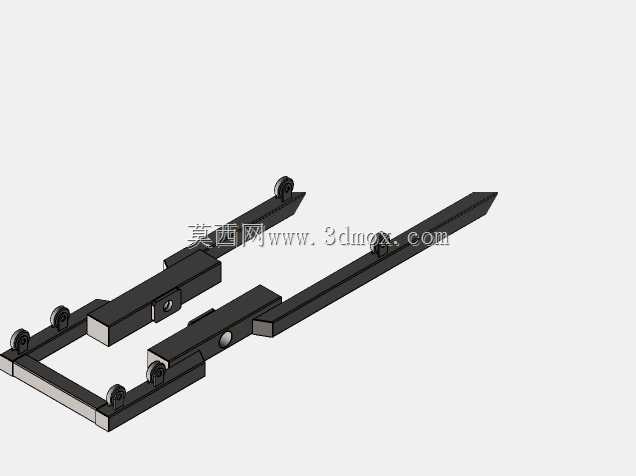

设计过程中针对臂架的受力路径做了针对性优化，所有铰接点位均采用耐磨衬套连接，降低长期使用的磨损量，液压油缸的行程与推力经过精准匹配，确保臂架在全伸展、全举升状态下依然能保持额定承载能力，不会出现油缸泄压、臂架下沉的安全隐患。臂架主体采用矩形钢管焊接成型，整体框架结构在保证结构强度的前提下尽可能降低自身重量，不会给车辆带来过多的额外负载，收纳状态下臂架完全折叠收放在货箱前部的固定框架内，不会占用货箱的有效载货空间，日常行驶过程中也不会因为颠簸出现臂架意外展开的问题。末端吊钩带有防脱保险结构，吊装作业时可自动锁止吊绳，避免重物滑落引发安全事故，液压管路全部沿臂架内侧排布，设置有专用的管路固定卡扣，避免行驶过程中管路晃动磨损，也能防止作业过程中管路被外物剐蹭破损。
