带托盘回流功能的长距离输送线设计

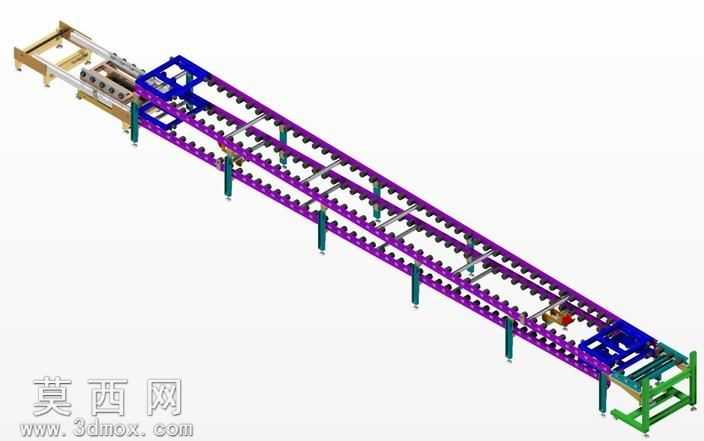

本模型为带托盘回流功能的长距离输送系统，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保各运动部件无干涉、装配逻辑符合实际机械装配规范。整体机架采用工业铝型材搭建主体框架，搭配钢制支撑脚杯实现水平调节，支撑立柱沿输送方向等距排布，保障长距离输送过程中机架的结构刚性，避免长时间负载运行出现框架形变。输送主体采用双排链条传动结构，链条沿紫色铝型材导轨铺设，导轨内置耐磨导向条，降低链条运行过程中的摩擦损耗，传动端配置驱动电机与链轮组，通过键连接实现动力传递，保障输送过程运行平稳、传动精度可控。线体两端设置托盘升降转移机构，蓝色框架结构为升降移栽模组，可实现托盘在主输送面与下层回流轨道之间的位置切换，配合带传动结构完成空托盘的自动回流，无需人工转运托盘，适配自动化产线的连续作业需求。线体末端配置绿色倾斜下料接驳结构，可将完成工位作业的带载托盘平稳过渡至下一工序，避免物料转移过程中出现磕碰。建模过程中对所有标准件均采用标准化零件库调用，非标准结构件通过拉伸、切除、装配阵列等特征完成建模，各部件材质根据实际应用场景赋予对应属性：铝型材部分赋予磨砂铝合金材质，链条、链轮等传动部件赋予镀锌钢材材质，支撑脚杯赋予橡胶防滑底与碳钢主体材质，升降模组框架赋予蓝色喷塑钢材材质，通过材质区分清晰呈现各部件的功能分区。整体设计围绕组件工位间转移、空托盘自动回流的核心需求展开，布局上采用上下双层轨道设计，上层为带载作业输送面，下层为空托盘回流面，最大化利用垂直空间，减少产线占地面积，传动参数设计上匹配常规轻型工件的输送节拍，可适配电子装配、小件加工等多类场景的自动化物料输送需求，结构上预留了工位传感器、阻挡气缸的安装位置，可直接拓展为多工位自动化装配输送线，无需对主体框架进行大规模改动。
