斜置式卷料输送上料设备结构设计

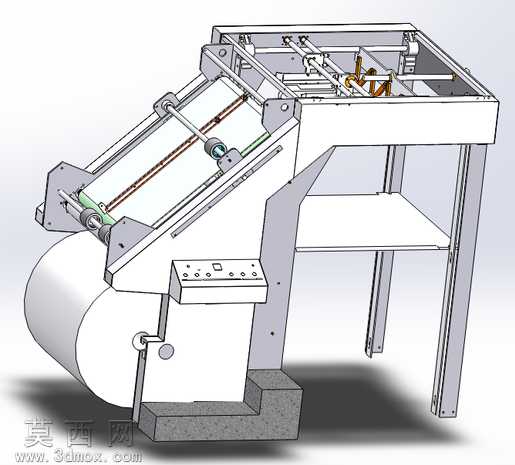

本模型采用三维参数化建模方式完成整机结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉校验，确保各运动部件在模拟运行过程中无卡滞、无碰撞问题。模型整体采用斜置式布局设计，下部设置大直径卷料承托辊结构，用于承载成卷的片状加工原料，承托辊侧边设置手动调节锁紧机构，可适配不同幅宽、不同卷径的原料卷安装固定，承托辊下方配置加重式配重底座，大幅提升整机运行过程中的稳定性，避免高速送料时出现设备晃动偏移问题。斜置段主体采用铝合金型材搭配钣金折弯件搭建主体框架，框架内部设置多组平行排布的导向辊轴，辊轴表面做防滑滚花处理，可保证片状原料在输送过程中不打滑、不偏移，导向辊之间设置可调节张紧机构，通过旋钮调节即可改变辊轴间距，适配不同厚度原料的张紧度需求，避免原料输送过程中出现褶皱、跑偏问题。上部水平段框架内设置同步传动机构，采用连杆搭配同步带的传动结构，可实现定距精准送料，传动部件外侧设置可拆卸式防护盖板，既可以避免杂物落入传动结构造成卡滞，也方便后期设备维护保养时快速拆卸检修。模型渲染阶段采用金属材质搭配工程塑料材质的组合方案，机架部分赋予磨砂银白金属材质，还原铝合金型材的真实质感，操作面板部分赋予哑光浅灰工程塑料材质，配重底座赋予深灰混凝土质感材质，辊轴部分赋予亮面镀铬金属材质，通过光影渲染突出各部件的材质差异与结构层次，清晰展现设备的装配关系与结构细节。设计过程中充分考虑设备的人机交互需求，在斜置段中部设置嵌入式操作面板，面板上排布控制按钮与状态指示灯，操作人员站在设备侧方即可便捷完成参数调整与设备启停操作，设备支腿采用可调节高度的方形金属支脚，可适配不同平整度的车间地面安装需求，无需额外制作安装基础即可快速部署使用。整机结构紧凑，送料精度稳定，可对接印刷、覆膜、切片等多种后端加工设备，完成卷状原料的自动化上料输送工序，有效降低人工上料的劳动强度，提升生产线的自动化运行效率。
