家用分体式太阳能热水供应装置结构设计

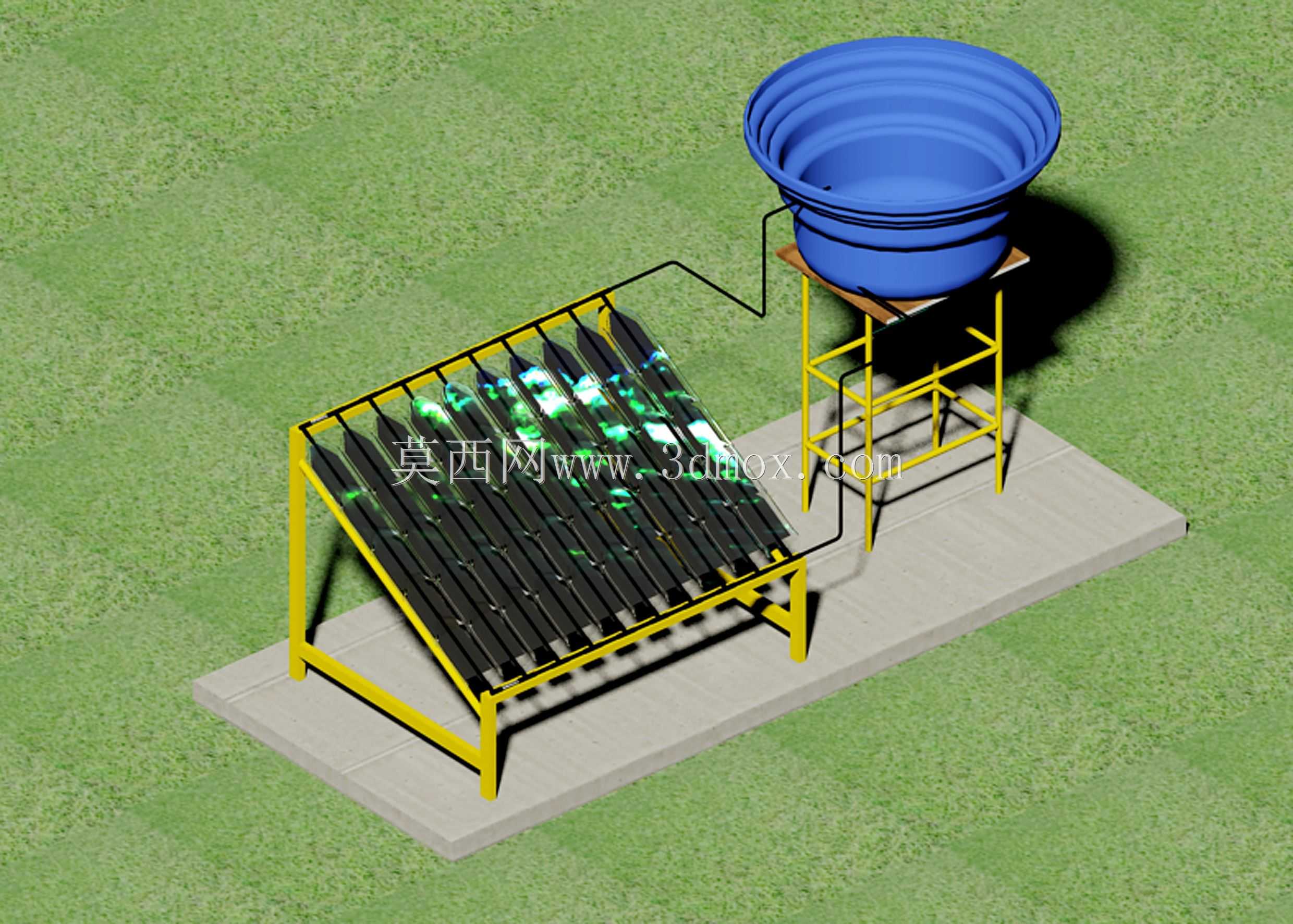

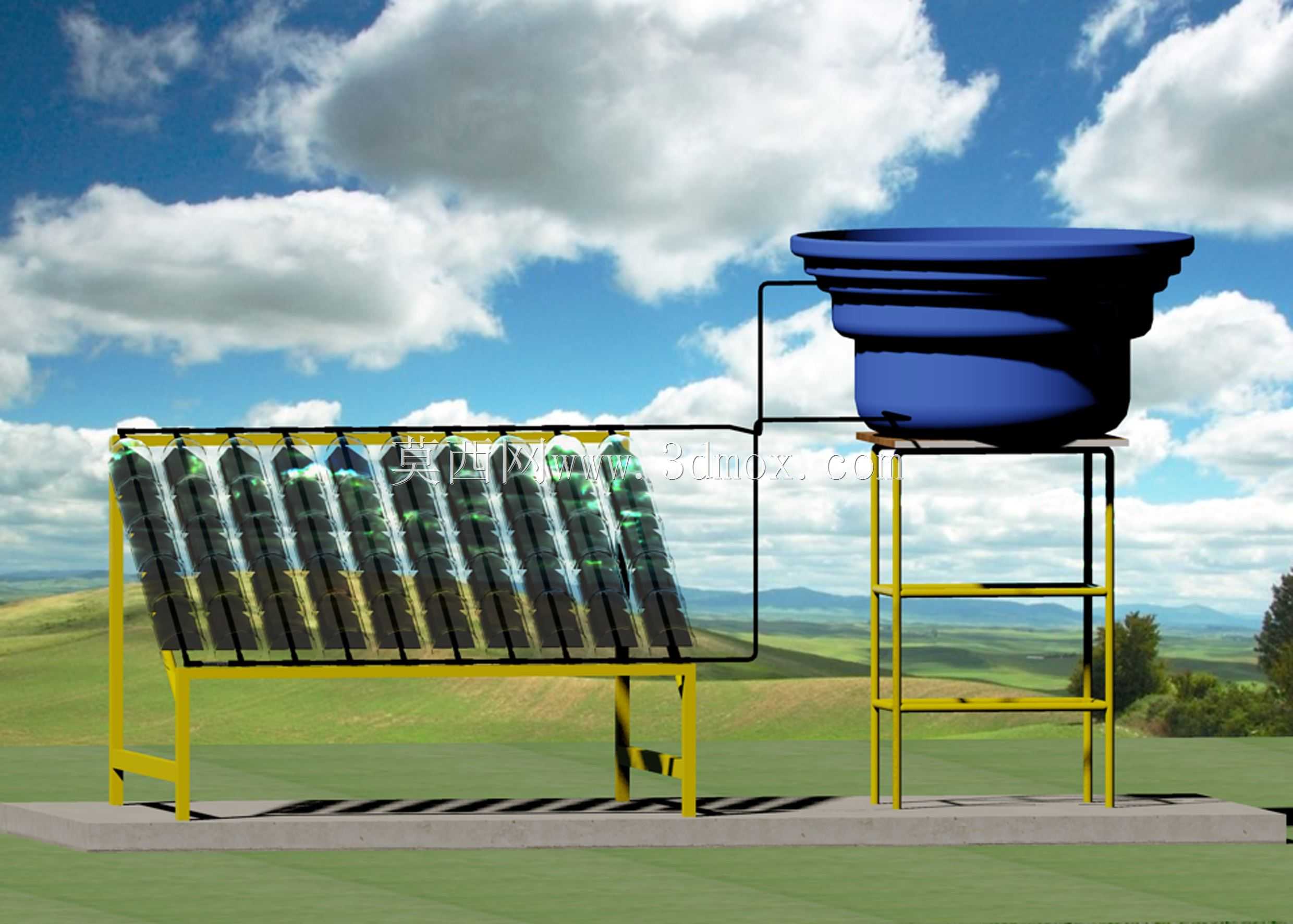

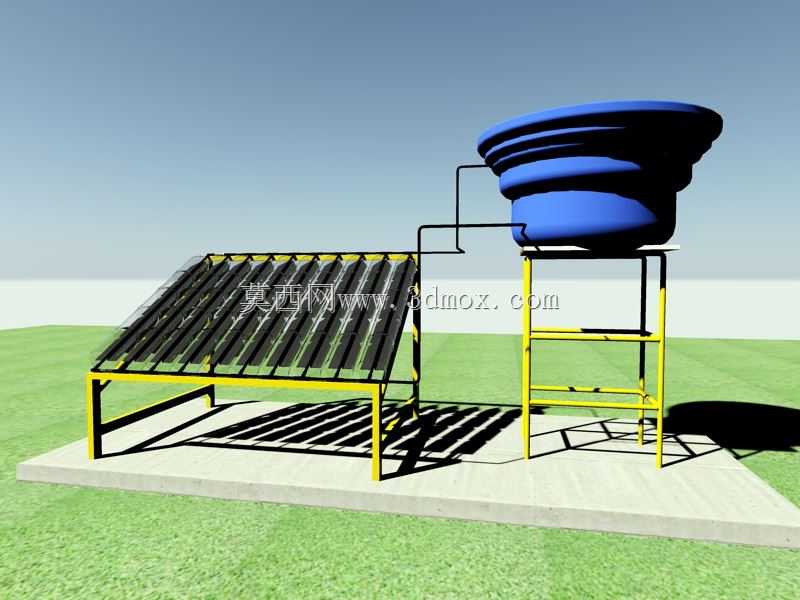

这款太阳能热水装置主要面向民用住宅、小型民宿、城郊自建房等分散式供热水场景，可满足家庭日常洗漱、洗浴、厨房用热水需求，依托太阳能光热转换原理降低传统电加热、燃气加热的能源消耗，适配日照条件较好的平原、乡村、城郊区域安装使用，无需复杂的市政管网配套即可独立运行。装置整体分为集热单元与储水单元两个独立模块，集热单元采用倾斜式支架安装，倾角匹配国内大部分纬度地区的太阳高度角，可最大化接收日间太阳辐射，集热管平行排布于支架框架内，通过联箱结构连通循环管路，将管内换热介质吸收的热量传递至储水单元。储水单元采用高架式支架安装，高度差可实现冷热水的自然循环，无需额外配置循环水泵即可完成换热流程，降低装置运行的电力依赖与故障概率。设计过程中重点考量了户外安装的结构稳定性，支架采用型材焊接框架结构，底部设置混凝土安装基座，可抵御常规户外风力载荷，集热单元支架底部设置可调支撑脚，可适配不平整的安装基面，降低现场安装的找平难度。循环管路采用硬管弯折成型，管路走向沿支架框架排布，减少外露管线的弯折应力，同时预留了管路热胀冷缩的形变余量，避免长期户外温度变化导致的管路接口渗漏。储水单元的支架设置多层横向加固横梁，既提升支架整体抗扭强度，也可作为安装维护时的临时踩踏支撑，方便后期对储水箱、管路接口进行检修作业。外形尺寸方面，集热单元整体宽度适配常规住宅屋面的预留安装空间，倾斜安装后的最高点高度不会超出民用建筑的屋面限高要求，储水单元的高架高度兼顾自然循环所需的液位差与安装稳定性，两个单元的安装间距控制在合理范围内，减少循环管路的长度以降低管路热损耗。装置整体结构无复杂传动部件，日常维护仅需定期清理集热管表面浮尘、检查管路接口密封性即可，运行过程无噪音、无废气排放，适配民用场景的使用需求，可作为分散式住宅的主力热水供应设备，也可搭配辅助电加热模块实现阴雨天的热水持续供应。
