多连杆联动式平行夹持机械爪结构

这款多连杆联动机械爪是面向工业自动化抓取场景设计的末端执行部件，主要适配轻载搬运、工件上下料、装配工位的物料夹持需求，可安装在多轴机械手、直线模组、定制化专机的执行端，完成规则形状工件的夹取、转移、对位动作，在3C电子装配、小五金加工分拣、注塑件取件、实验室样本转运等场景中都能适配使用。

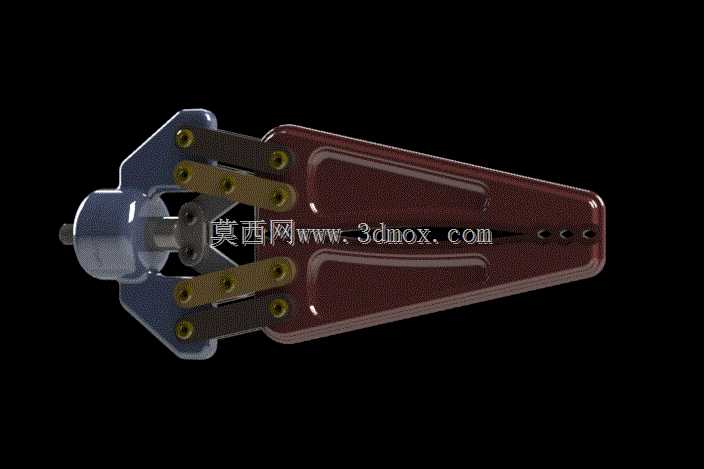

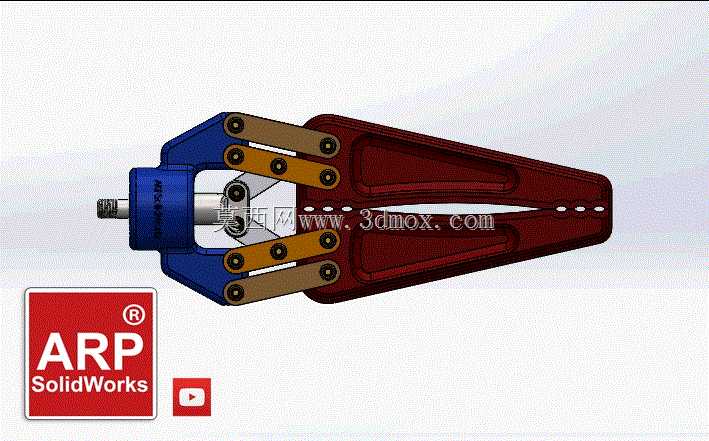

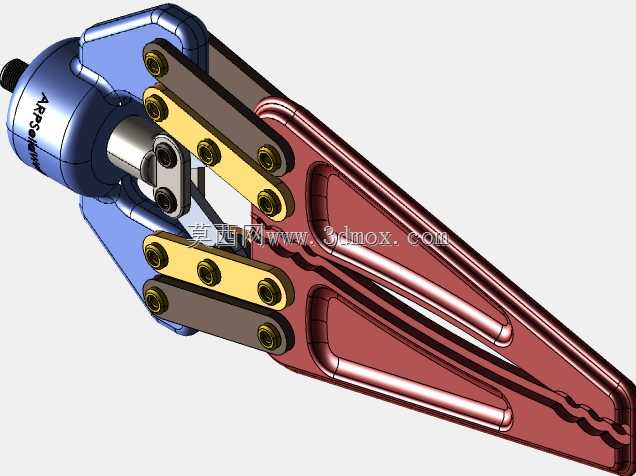

从功能特性来看，该机械爪采用对称多连杆传动结构，驱动端输入直线推力后，可通过多组铰接连杆同步带动两侧夹臂做平行开合动作，相比单支点摆转夹爪，它的夹持行程内夹爪工作面始终保持平行，不会出现摆转夹爪常见的夹取点位偏移、工件被夹翘的问题，对薄壁件、规则方形工件、表面易刮花的工件夹持友好，能有效降低夹伤工件的概率。夹臂内侧预留了工装安装孔位，可根据待抓取工件的外形更换定制夹头，比如适配圆弧面的V型夹块、适配易碎件的软质胶垫夹头、适配异形件的仿形夹头，拓展不同场景的适配能力。

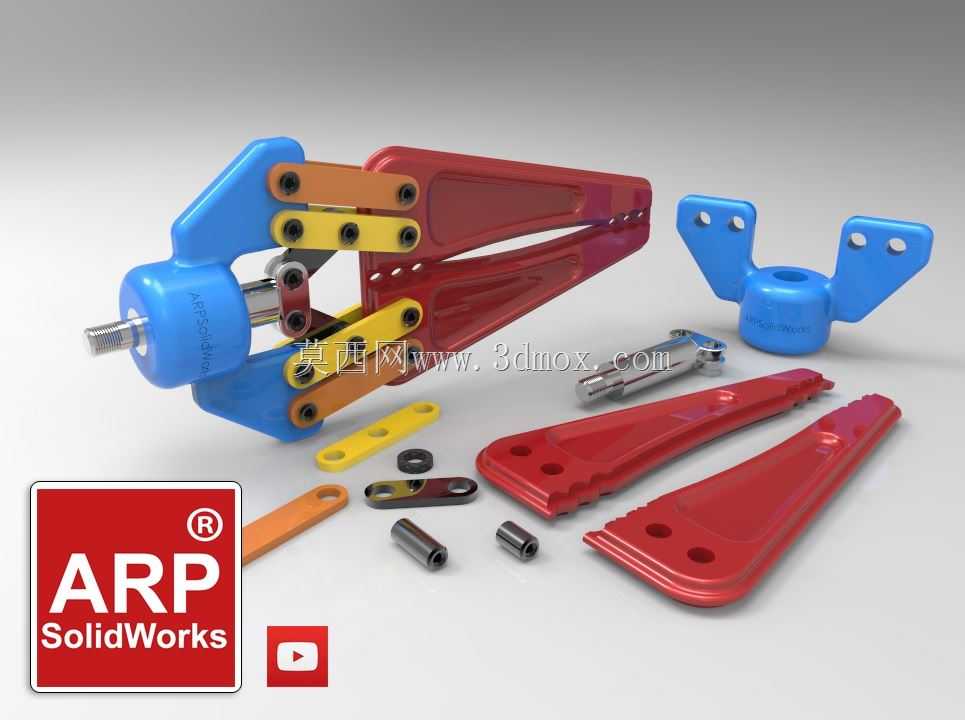

在设计思路上，这款机械爪采用模块化拆分设计，所有铰接点位都采用销轴加轴套的配合结构，既保证连杆转动的顺滑度，也方便后期磨损后单独更换易损件，无需整体报废夹爪。主体结构件采用差异化的受力设计，承受主要拉压力的主臂采用加厚结构，保证夹持刚性，传动连杆做了轻量化的开孔处理，降低夹爪整体自重，减少机械臂末端的负载负担，提升机械手运行的响应速度。铰接位置的孔位同轴度做了公差约束，避免连杆运动出现卡滞、旷量，保证开合动作的同步精度。

从安装边界来看，该机械爪的驱动端预留了标准的气缸/电缸连接接口，可直接适配市面常见的笔型气缸、微型电动推杆的安装尺寸，无需额外做转接法兰。夹爪完全闭合时的整体外轮廓宽度较窄，可伸入狭窄的工装间隙内完成取件动作，完全张开时的夹持开口覆盖常规小尺寸工件的夹取需求，夹爪整体的安装法兰位于驱动端尾部，采用居中孔位加周向定位销的设计，安装后不会出现偏载，保证夹爪开合时的受力均匀，长期运行也不会出现连杆偏磨的问题。夹爪的所有外露棱边都做了倒角处理，避免安装调试过程中划伤操作人员，也不会在取放件时刮碰到工件周边的工装设备。
