教学演示用卧式斯特林动力装置

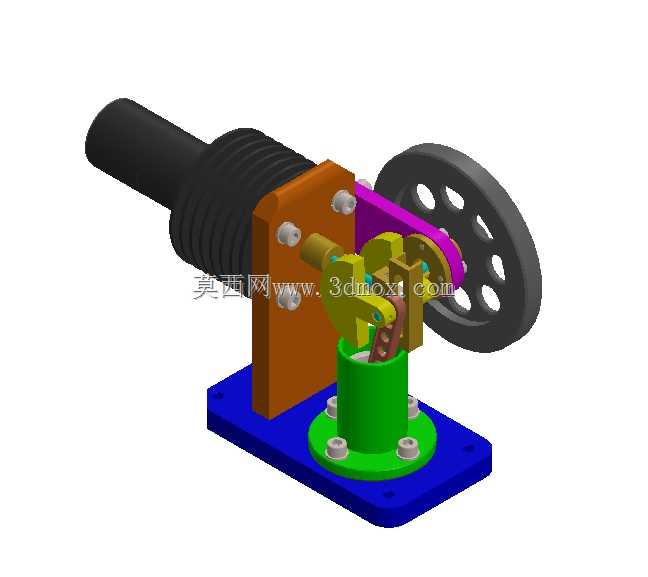

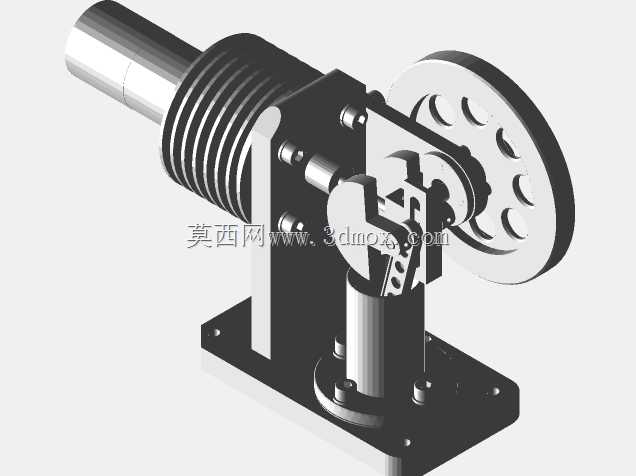

这款卧式斯特林动力装置主要面向中小学科学实验、高校工程热物理教学场景设计，可作为热力循环原理演示教具，帮助学习者直观理解外燃机的工作逻辑，也可作为机械结构爱好者的原理验证载体，清晰展示热能向机械能转换的完整过程。装置采用卧式布局结构，将加热气缸、动力转换组件、飞轮输出端沿水平方向排布，既降低了整体重心提升放置稳定性，也让各运动部件的动作过程完全外露，便于观察连杆、曲柄的传动轨迹，无需拆解即可看清整套动力传递路径。在功能设计上，装置还原了斯特林循环的核心工作逻辑，加热端外置的黑色散热鳍片结构可快速导出多余热量，维持冷热端的稳定温差，保证循环持续运行；中部的传动组件采用铰接式连杆结构，将置换活塞、动力活塞的往复直线运动转换为飞轮的旋转运动，侧置的带孔飞轮既可以储存转动惯量保证运转平顺，也可作为动力输出端连接小型负载，直观展示动力输出效果。底座采用双层安装结构，下层蓝色方形底板预留了四个沉头安装孔，可通过螺栓固定在实验台架上避免运转时移位，上层绿色安装座通过螺栓与底板连接，将动力缸、传动支架、飞轮支座整合固定，保证各部件的同轴度与装配精度，减少运转过程中的卡顿与振动。设计过程中充分考虑教学场景的使用需求，所有运动部件均未设置封闭外罩，各铰接点采用标准紧固件连接，既可以直观展示曲柄连杆机构的运动关系，也便于学习者拆解装配，理解不同部件的配合公差要求；加热端与传动组件之间设置了隔热支架，避免热量传递到运动部件造成润滑失效，同时将冷热端的间距控制在合理范围，既减少热量损耗提升循环效率，也避免整体尺寸过于紧凑导致观察不便。整体安装边界控制在小型实验台可容纳的范围内，无需额外大型辅助设备即可完成演示，各部件的外形尺寸经过匹配校核，活塞行程与飞轮偏心距适配合理，保证在较小温差下即可顺利启动运转，降低教学演示的操作门槛。
