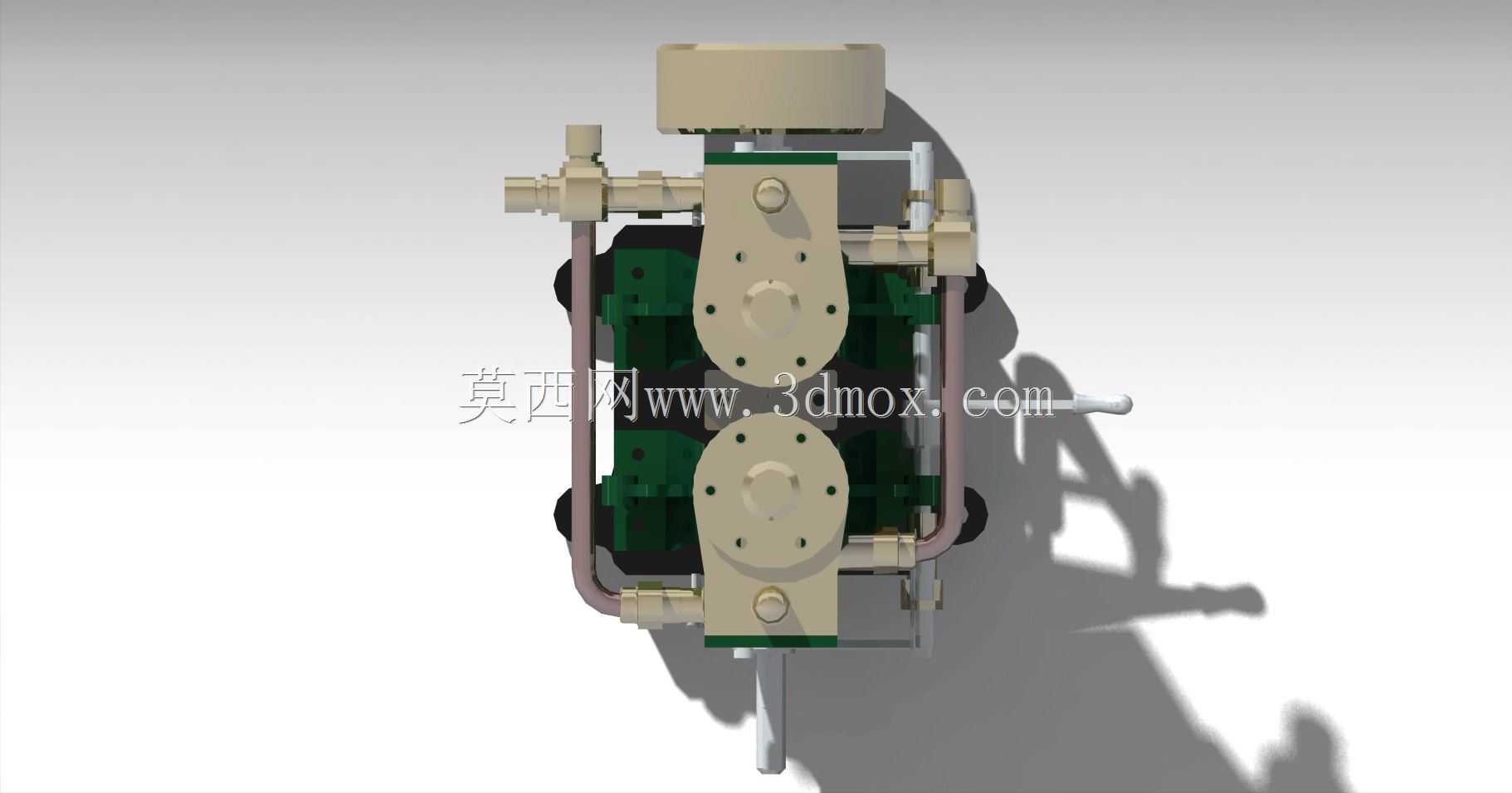

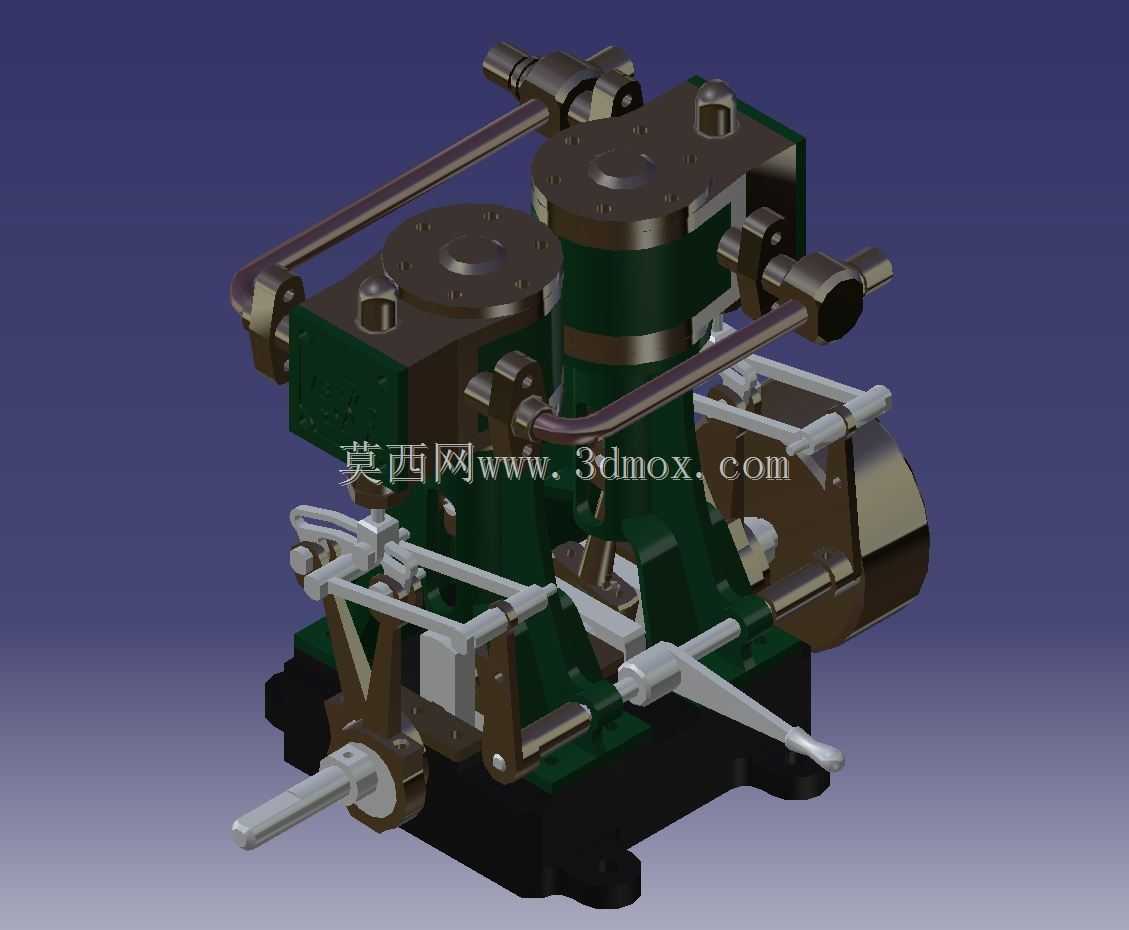

立式双缸瓦佩尔式小型蒸汽机结构

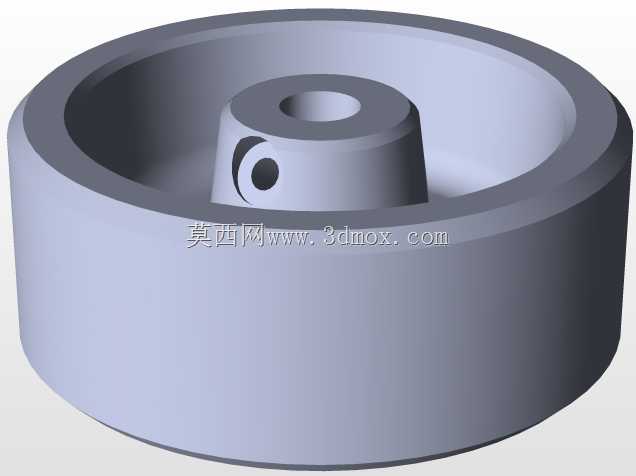

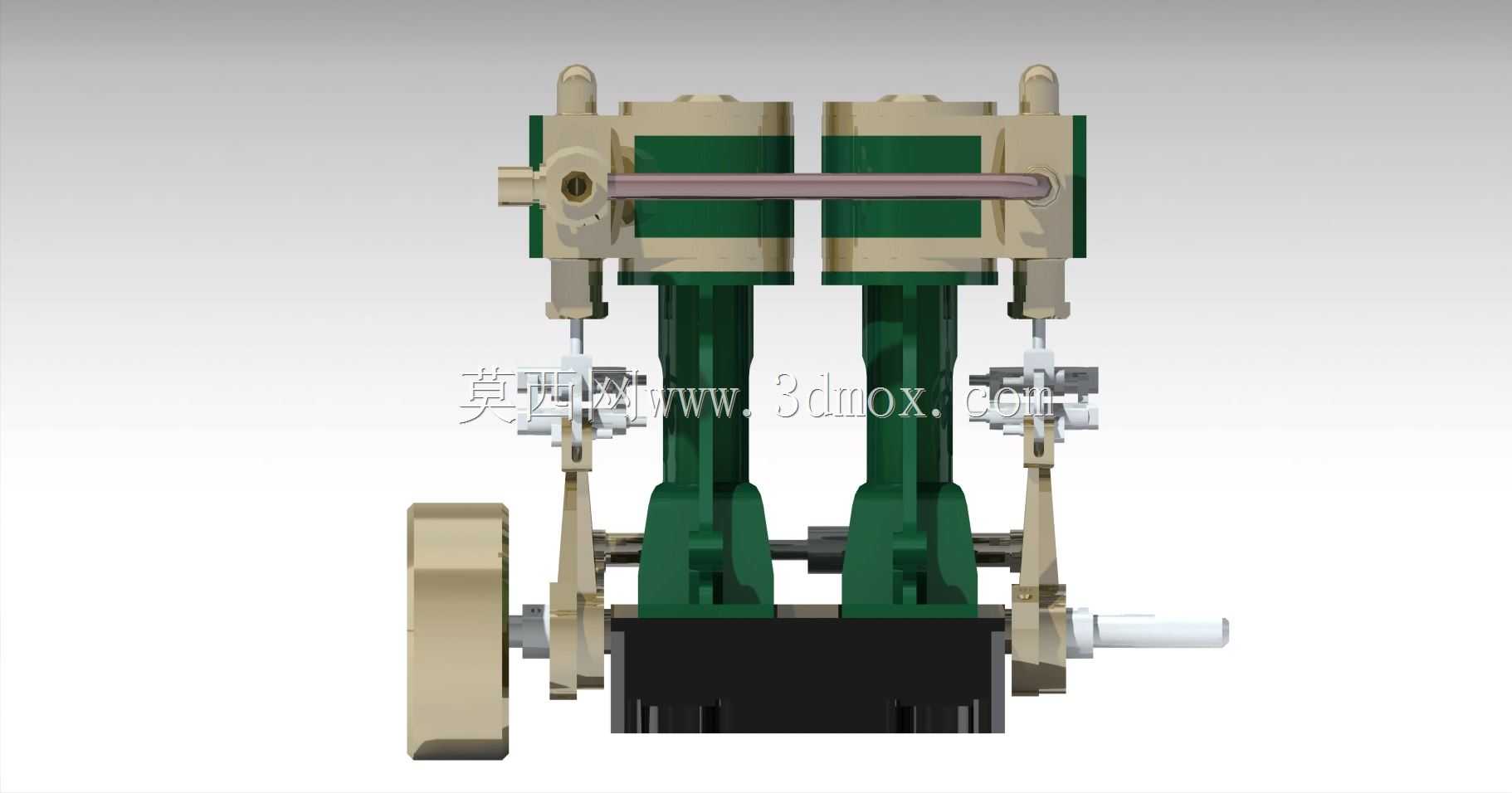

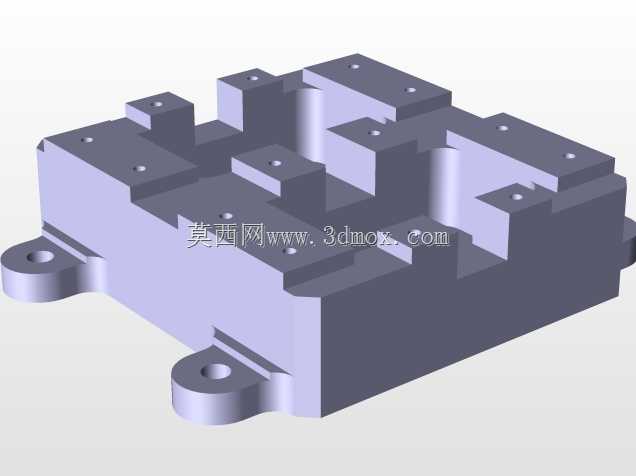

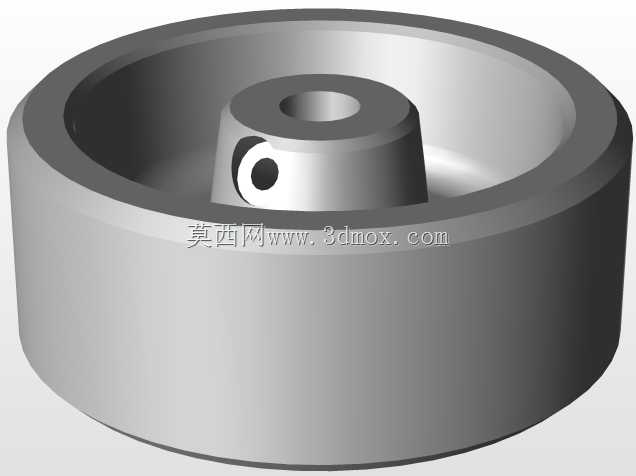

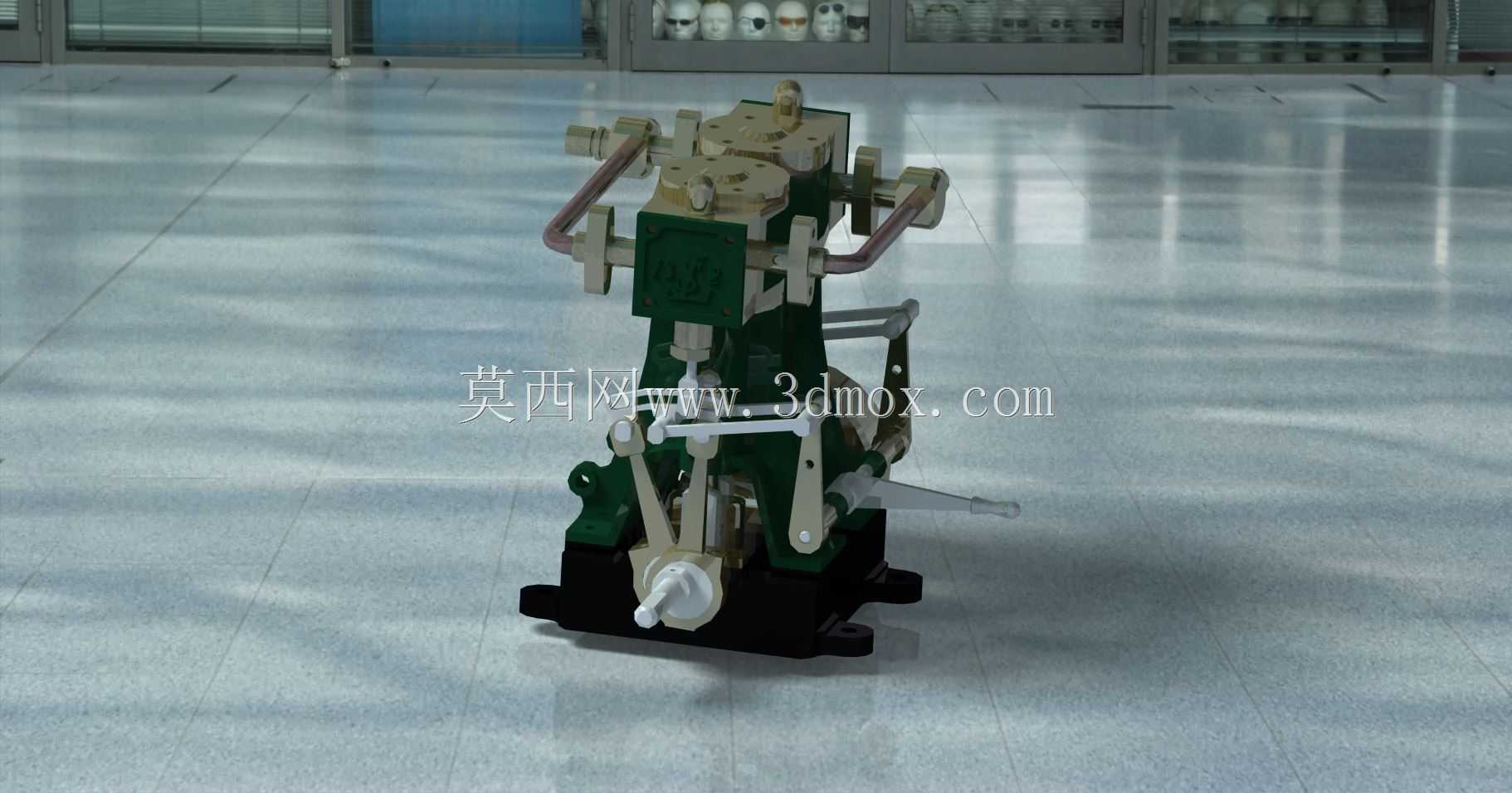

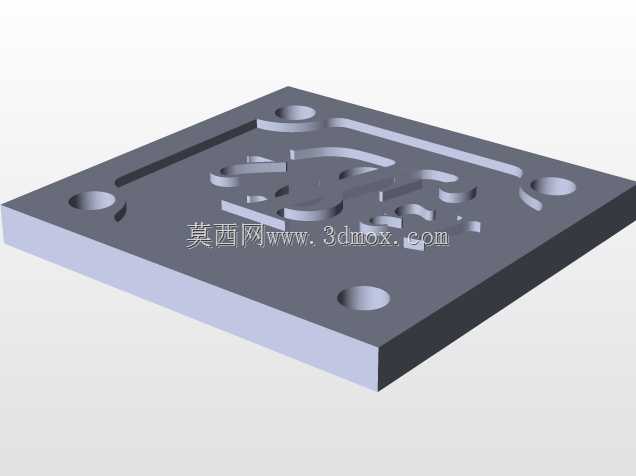

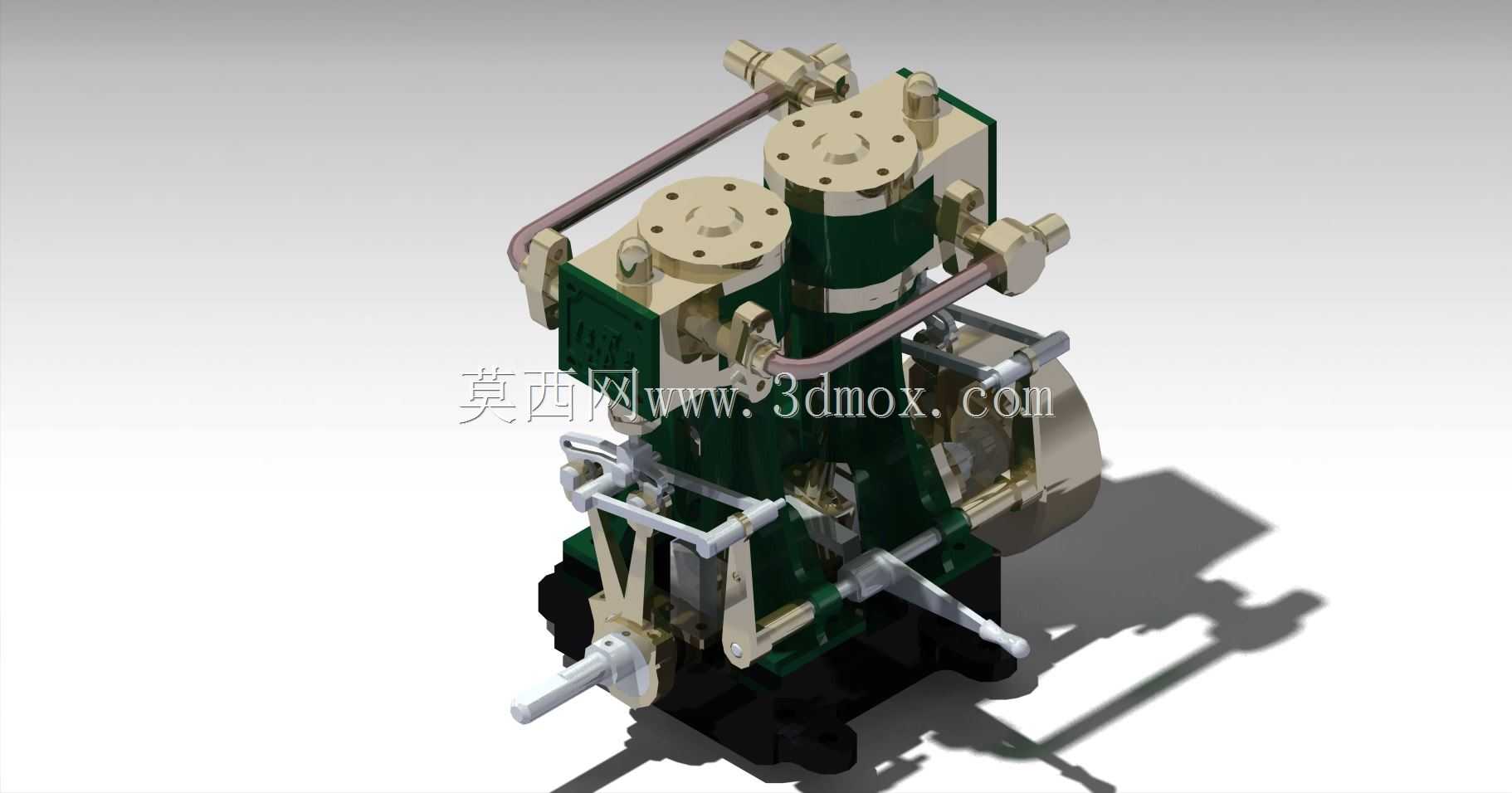

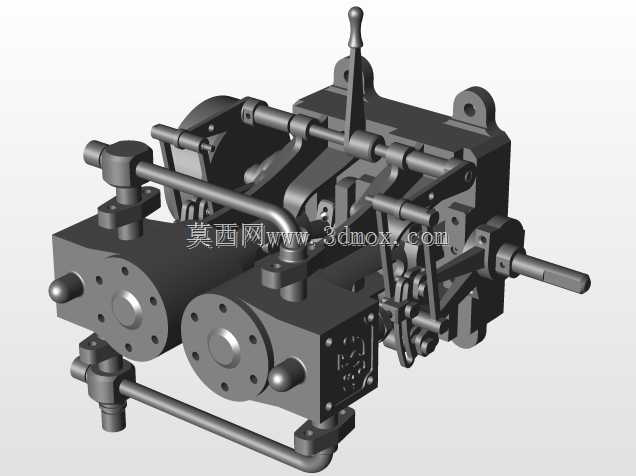

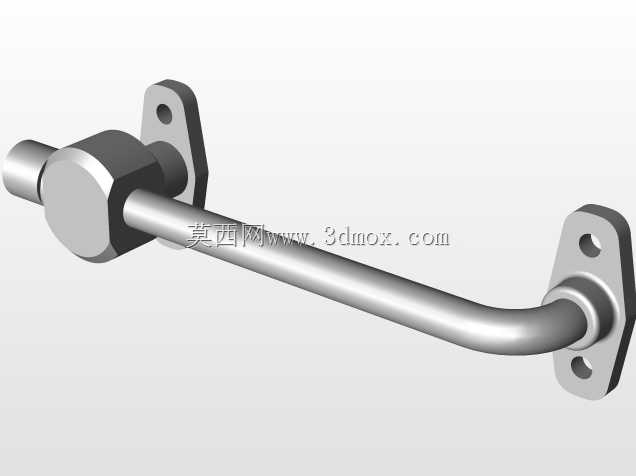

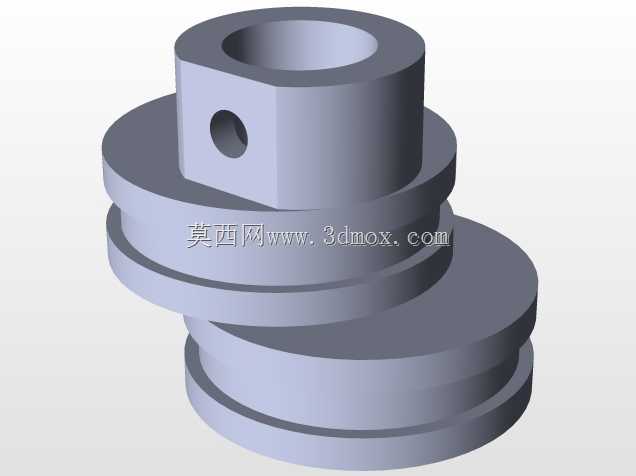

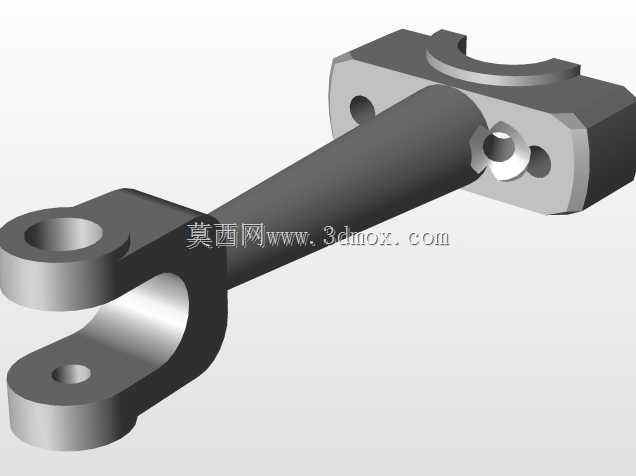

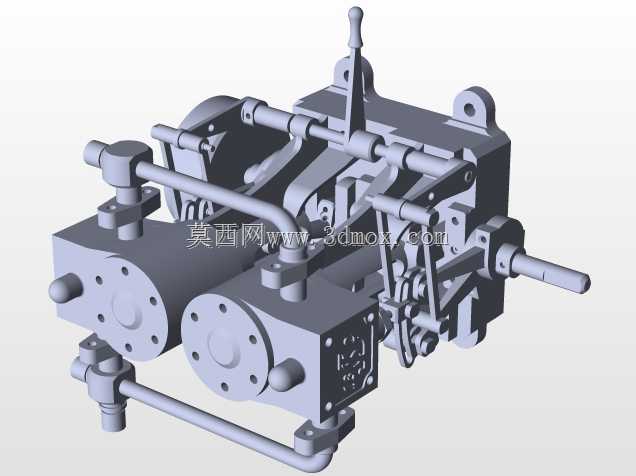

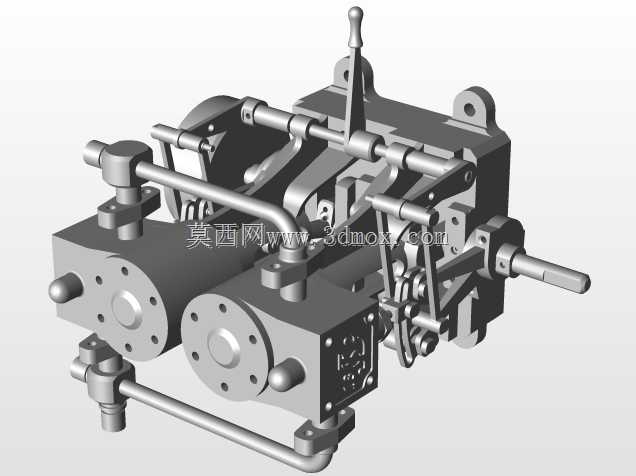

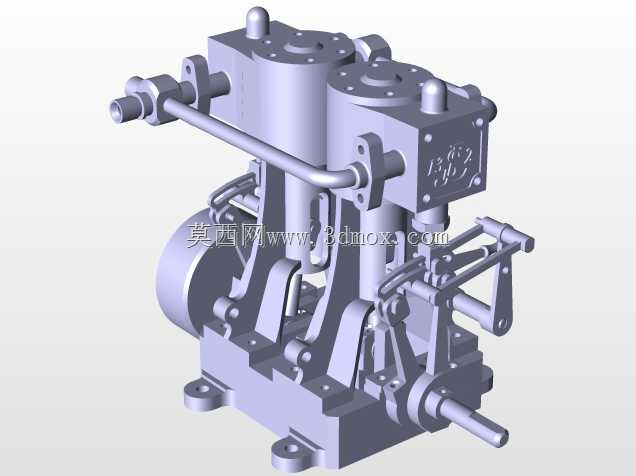

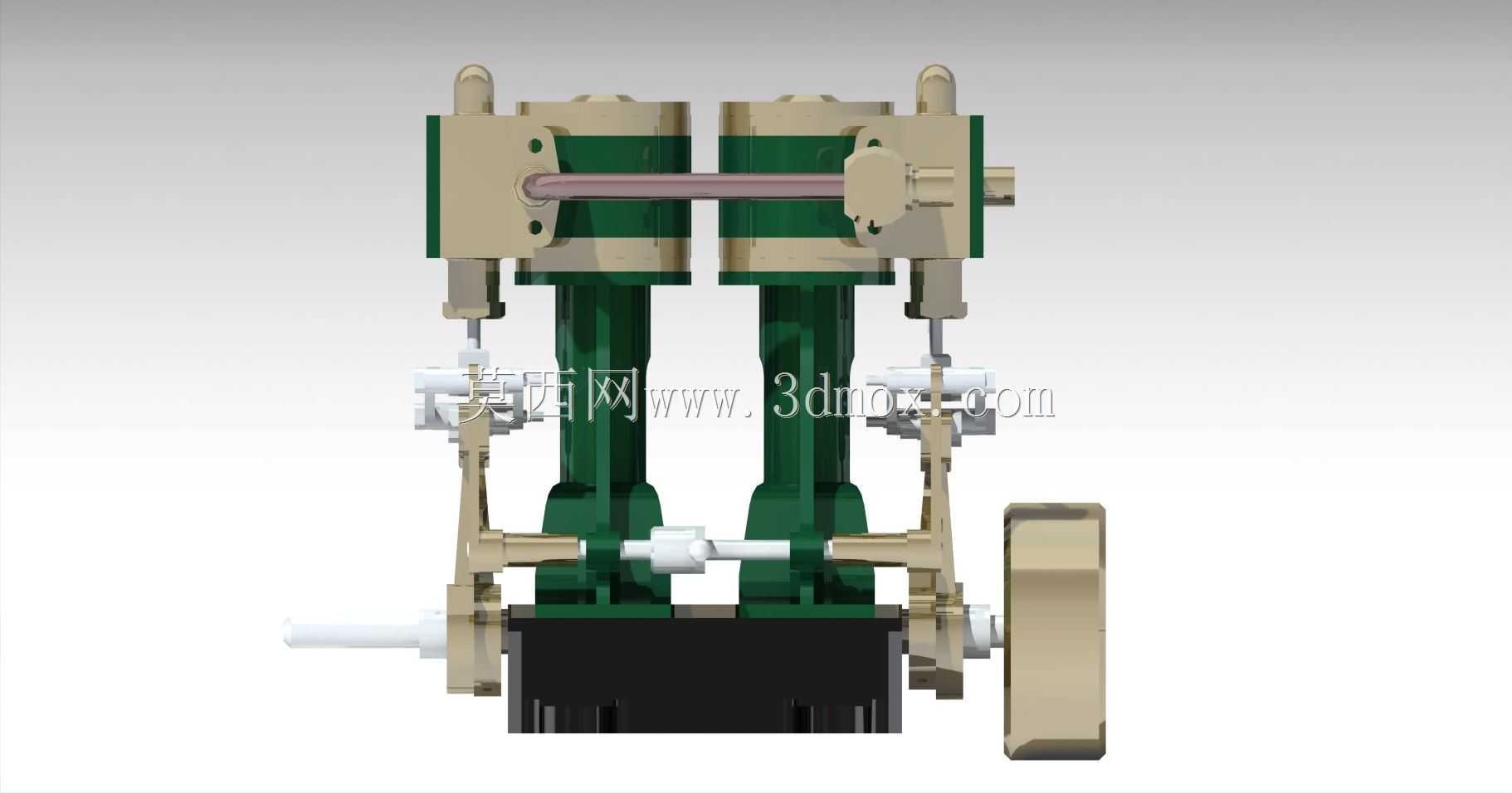

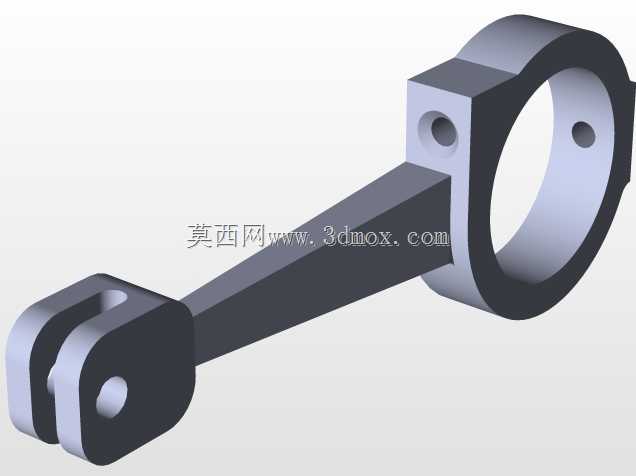

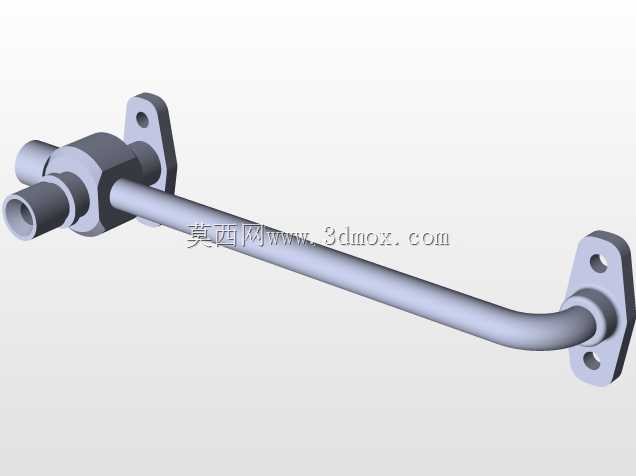

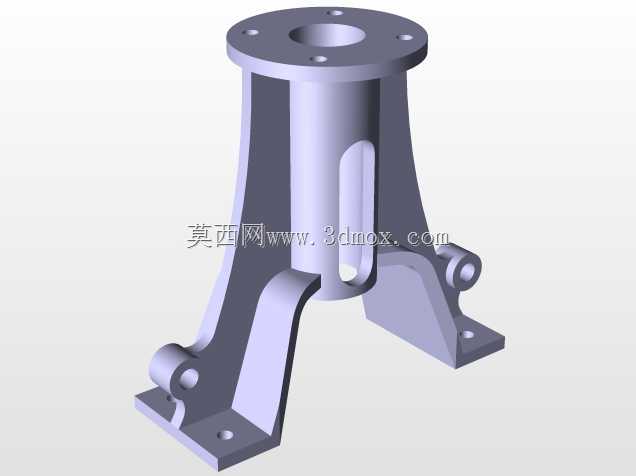

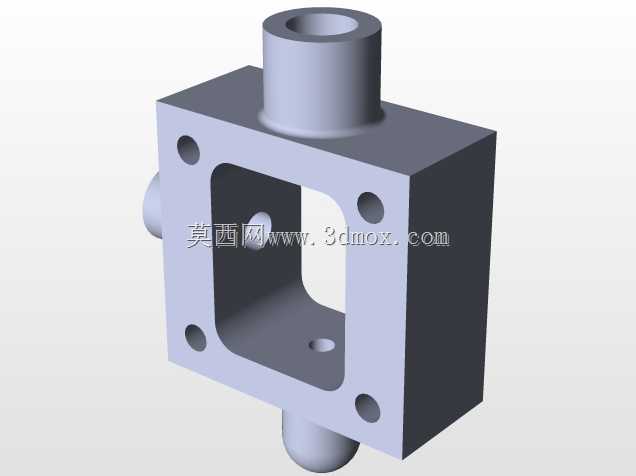

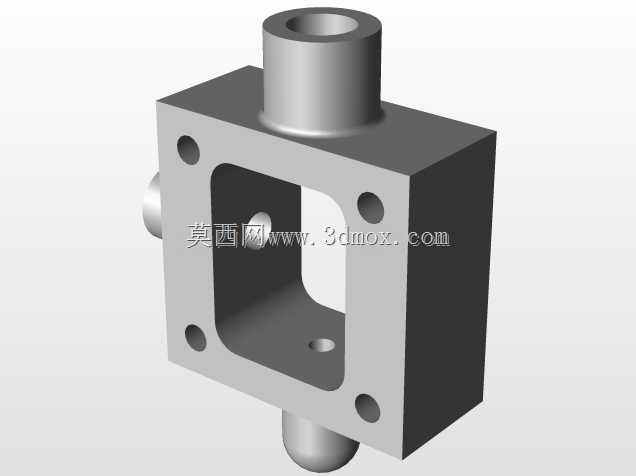

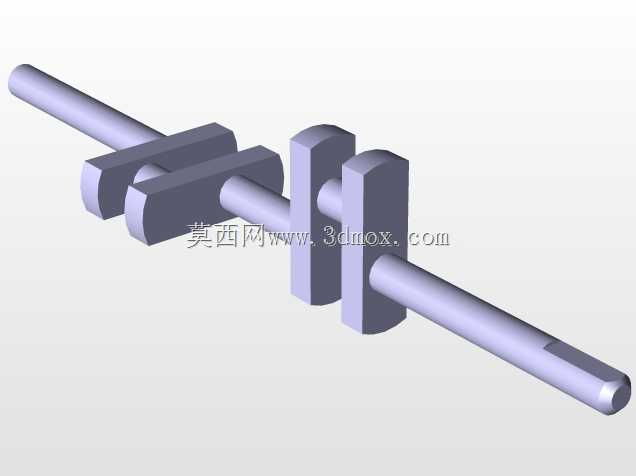

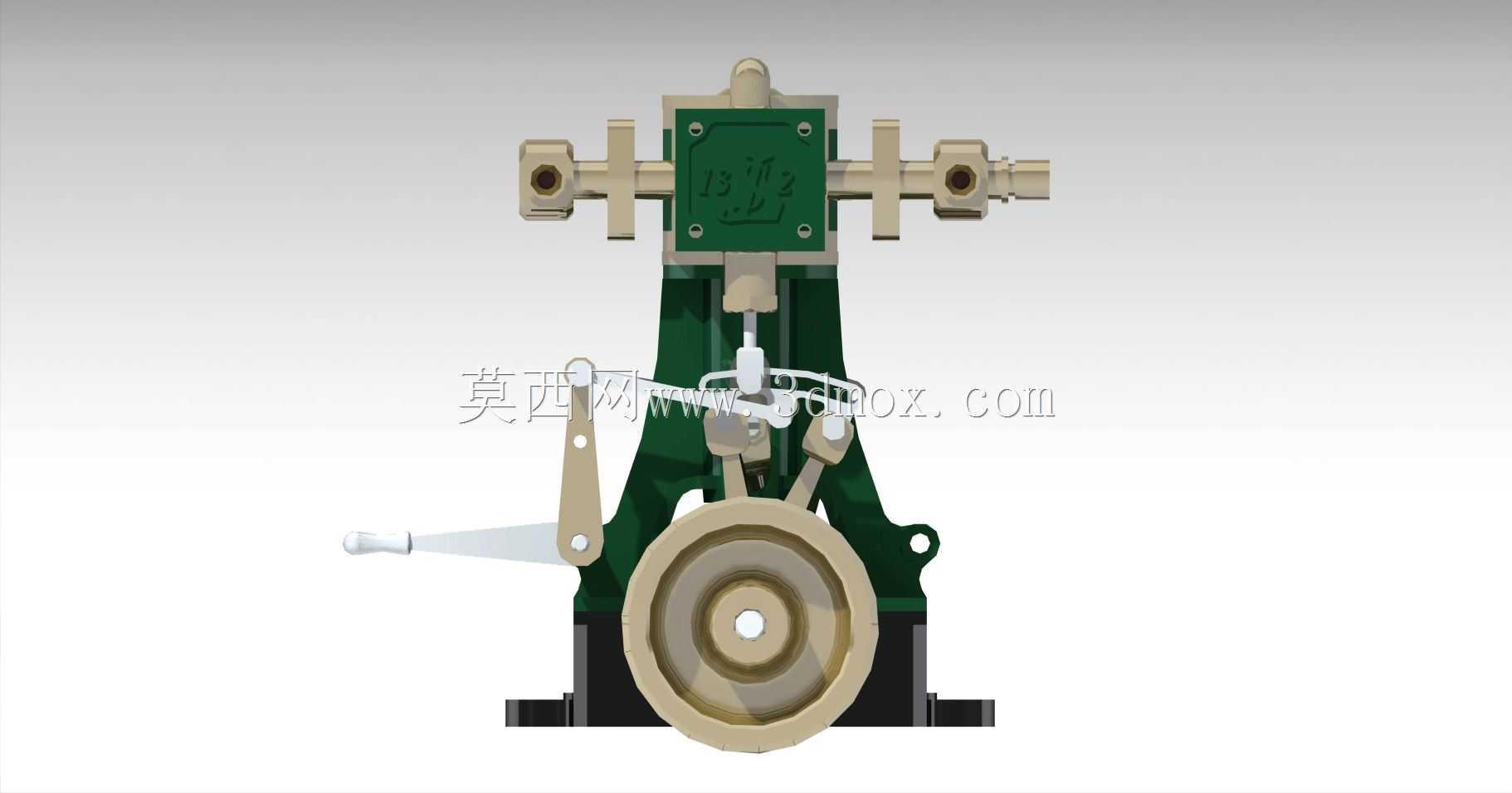

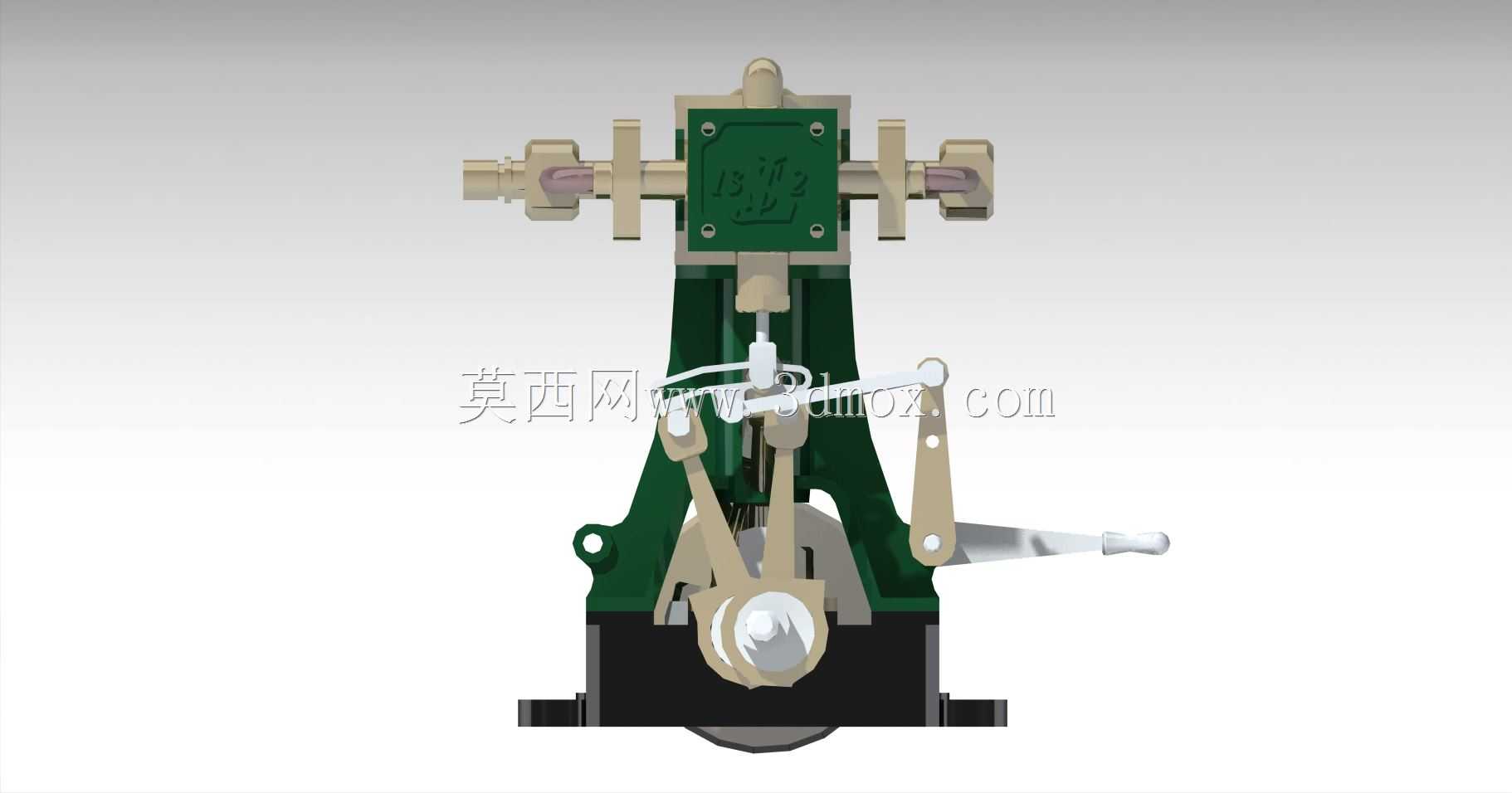

这款立式双缸蒸汽机属于小型往复式蒸汽动力装置，主要适配小型蒸汽动力演示场景、复古动力装置复刻、小型船舶模型动力配套以及教学实验中的热力循环演示场景，能够将蒸汽的热能通过曲柄连杆机构转化为旋转机械能输出，可作为小型发电机组、微型传动装置的动力源使用。从功能特性来看，该机型采用双缸立式布局，相比单缸机型动力输出更平稳，运转时扭矩波动更小，能够在较低蒸汽压力下维持稳定的运转状态，机身集成了配气阀组与操纵手柄，可直接通过侧方手柄控制蒸汽进气量与配气相位，实现转速调节与启停控制，无需额外加装外置控制阀组，整体集成度较高。在设计思路上，该结构优先考虑了小型化场景下的安装便利性，将气缸、配气机构、曲柄连杆组件、飞轮集成在同一立式机架上，气缸采用竖直排布的方式，有效压缩了整机的横向占用空间，底部设置有平整的安装基座，预留了固定安装孔位，可直接通过螺栓固定在安装台面上，适配狭小空间内的动力布置需求。配气机构采用侧置滑阀结构，与气缸体直接集成，减少了外置管路的连接需求，降低了蒸汽泄漏的风险，连杆与曲柄采用铰接式连接，配合底部的配重飞轮，能够有效抵消双缸往复运动产生的惯性力，降低运转时的振动幅度。从安装边界来看，整机竖直方向的高度适配小型实验台架的安装空间，横向宽度控制在常规台架的可容纳范围内，输出轴位于机身下部侧方，可直接连接皮带轮或联轴器向外输出动力，进气接口设置在机身顶部两侧，可直接连接蒸汽输送管路，无需对机身结构进行额外改装即可完成管路对接。机身主体采用铸铁质感的结构设计，运动部件采用耐磨材质匹配，能够在长期往复运转中维持稳定的配合间隙，操纵手柄延伸至机身侧方，操作人员无需靠近高温气缸区域即可完成操作，提升了使用过程中的安全性。该结构完整还原了小型立式蒸汽机的核心传动与配气逻辑，可用于蒸汽动力原理的直观展示，也可作为小型蒸汽动力装置的设计参考，其紧凑的布局方式能够为小型动力设备的集成化设计提供参照，双缸平稳输出的特性也能够满足低转速大扭矩的小型动力输出需求，适配各类需要复古蒸汽动力的小型装置配套使用。
