内啮合齿轮椭圆轨迹演示机构

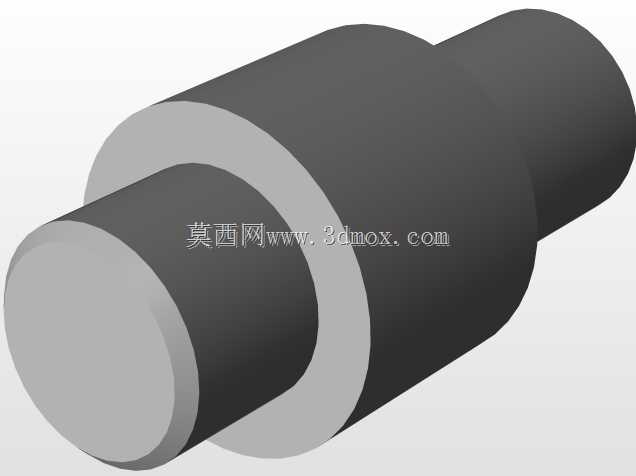

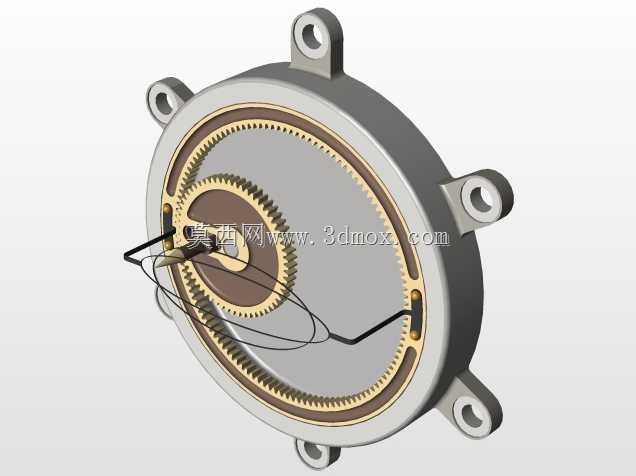

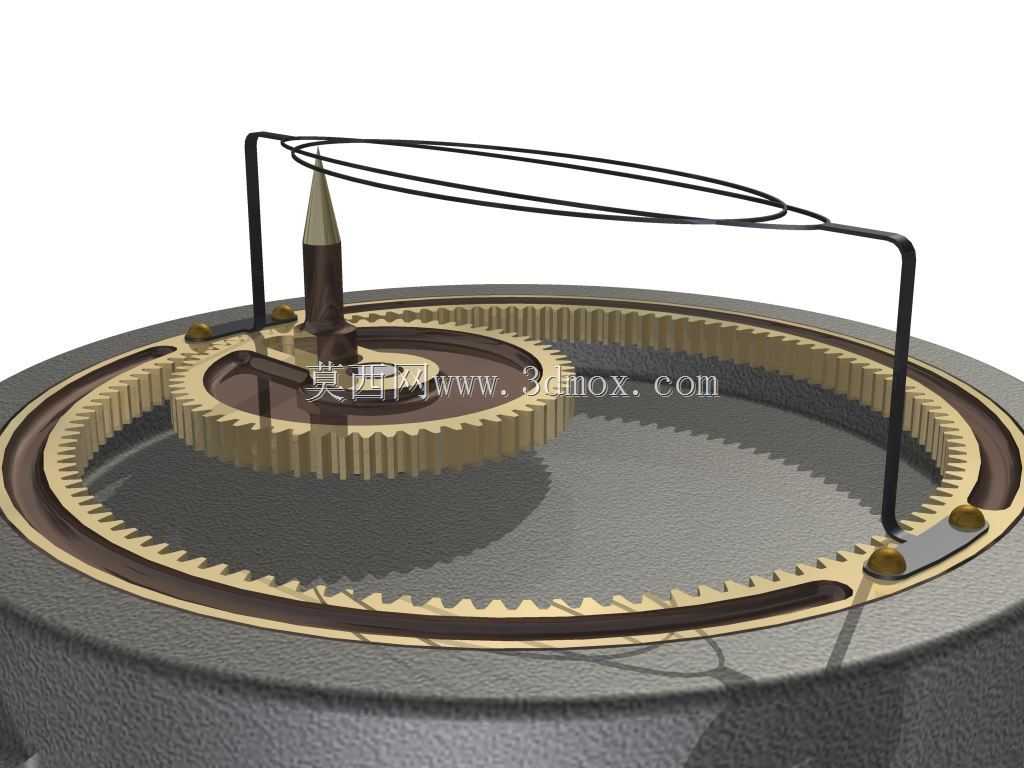

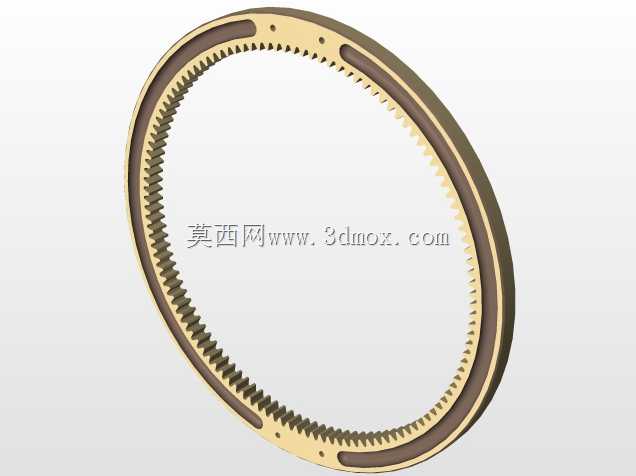

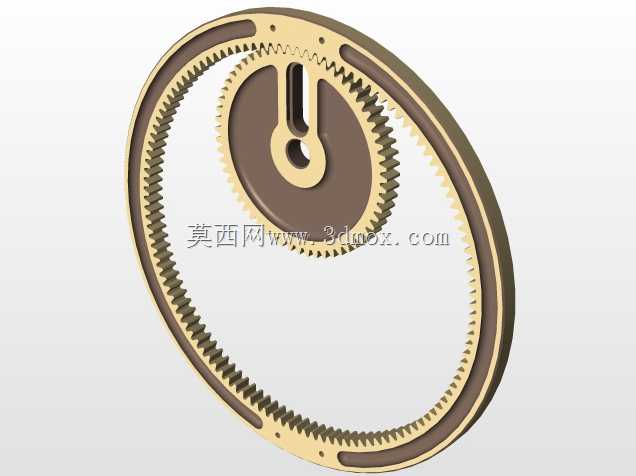

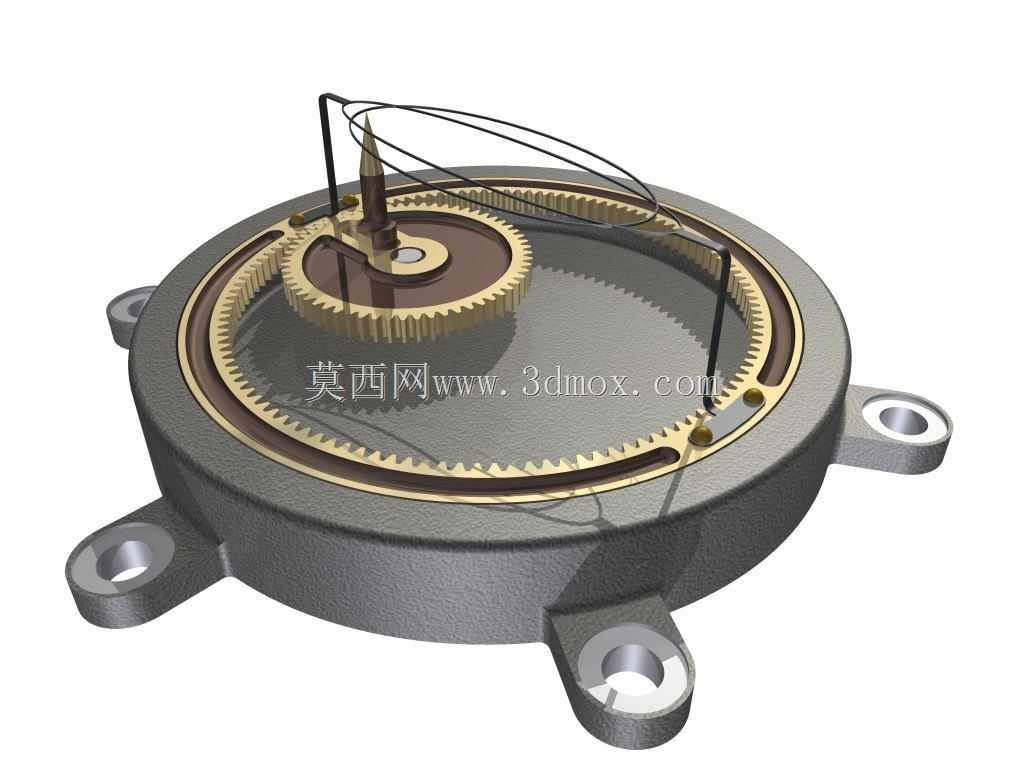

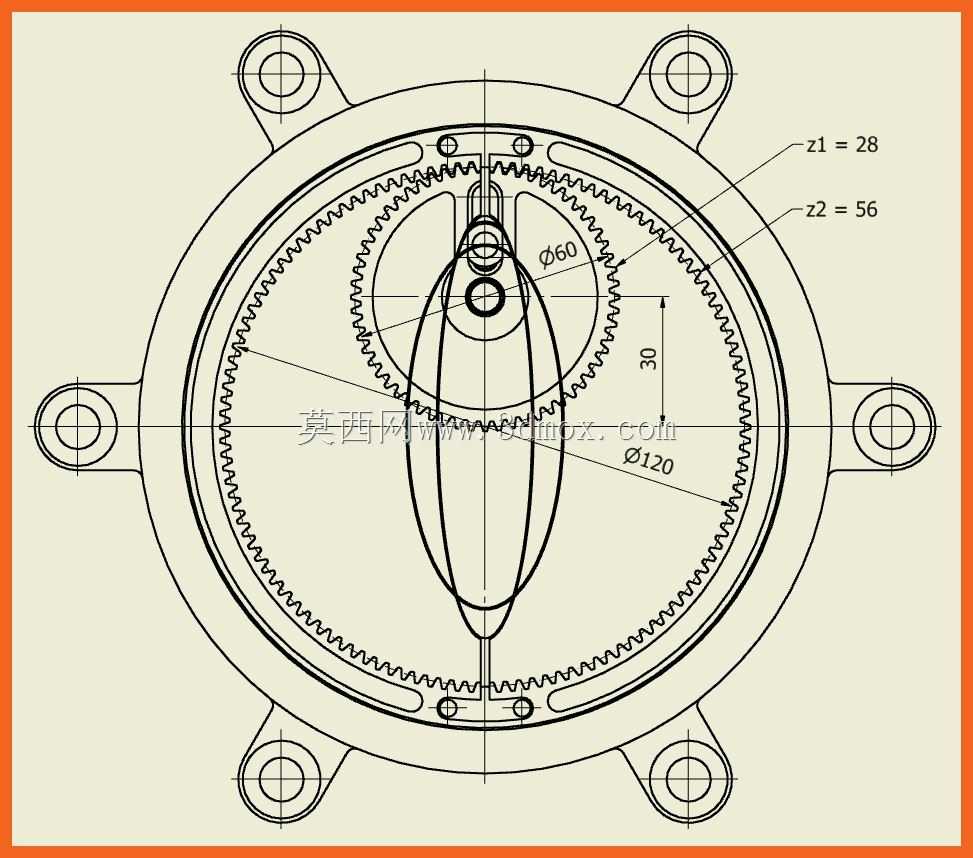

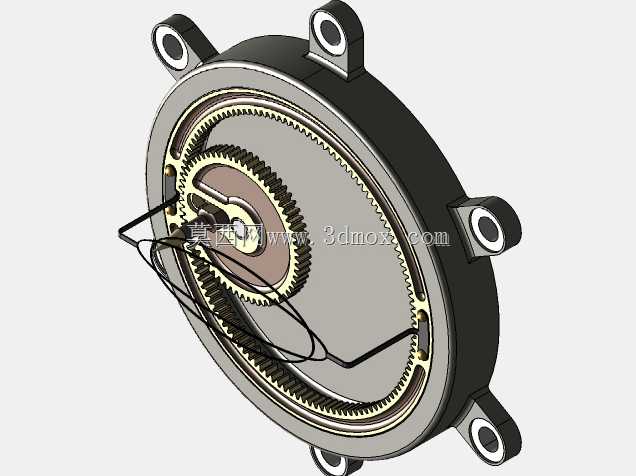

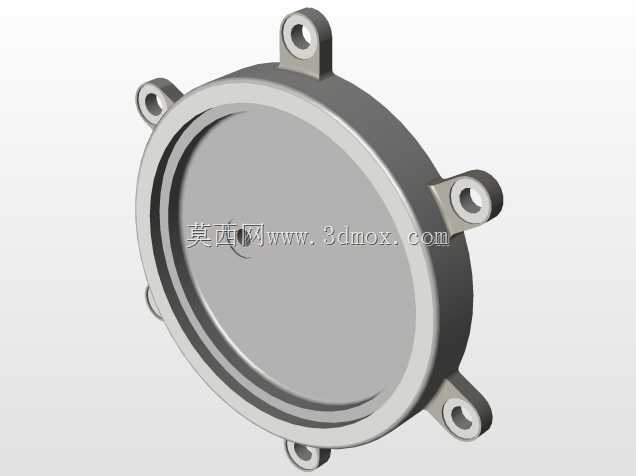

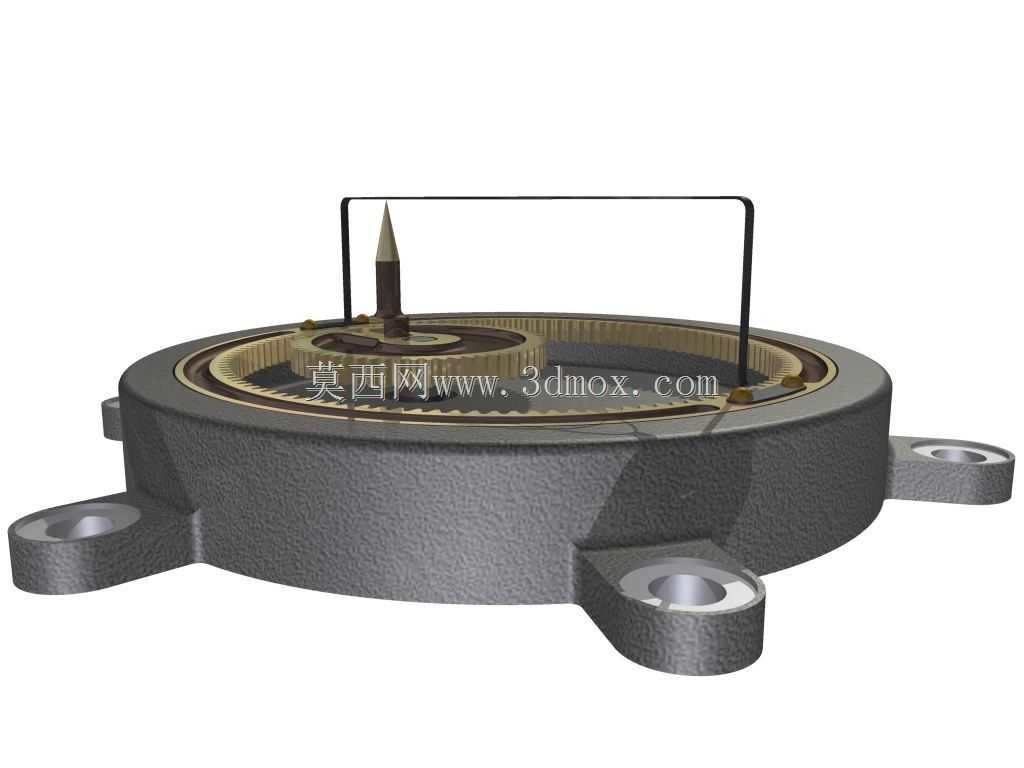

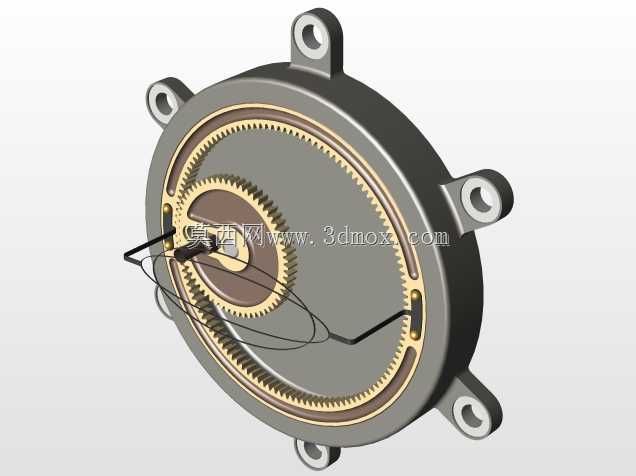

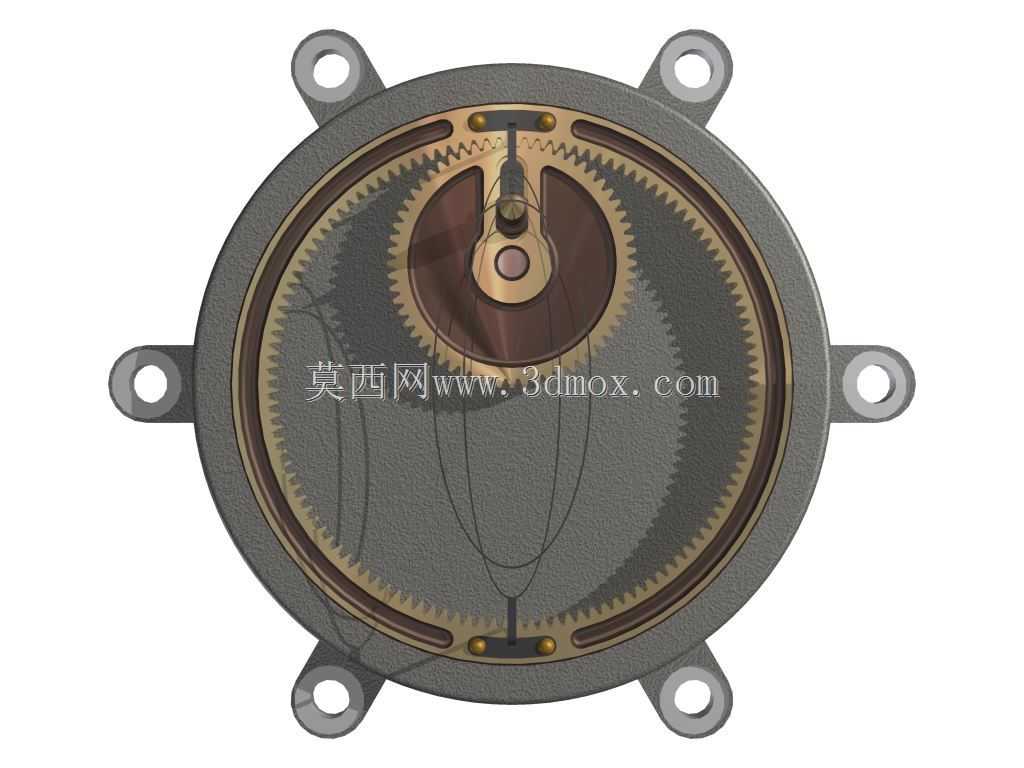

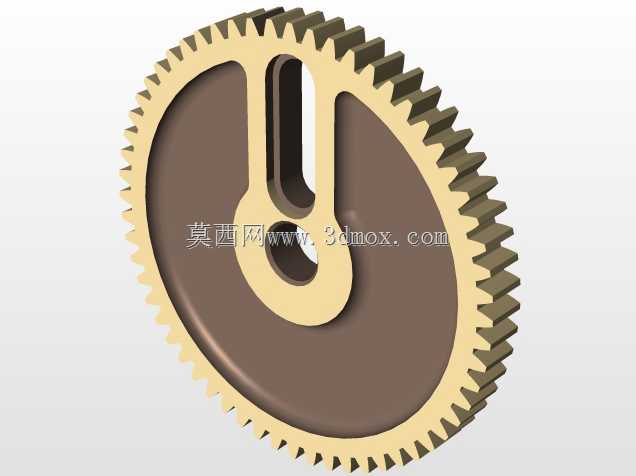

该机构为基于卡丹原理设计的椭圆轨迹生成演示装置，核心应用于机械原理教学演示、精密轨迹生成工位的原理验证场景，可直观展示内啮合行星轮系的特殊运动规律，为需要特定椭圆运动轨迹的工装设计、非标自动化工位开发提供直观的原理参考，帮助设计人员快速理解定传动比内啮合轮系的点位运动特性，规避轨迹设计中的参数匹配误区。机构核心采用内啮合定轴轮系搭配行星轮结构，固定内齿圈与行星轮的节圆直径严格遵循2:1的传动比设计，当行星轮沿内齿圈做无滑滚动的内切公转运动时，行星轮直径延长线上的指定点位会沿标准椭圆路径做周期性运动，无需额外添加凸轮、连杆等异形轨迹构件，仅通过标准齿轮啮合即可实现稳定的椭圆轨迹输出，运动过程无冲击、轨迹精度高，可适配需要匀速椭圆进给的轻载作业场景。整体结构采用圆盘式基座设计，基座外缘均匀布置三个带安装孔的固定支耳，支耳安装孔中心与基座中心的径向距离统一，可通过螺栓直接固定在实验台架或设备安装面板上，安装边界规整，无需额外设计适配转接板。基座内部设置环形沉台用于固定内齿圈，内齿圈与基座保持同轴度装配，行星轮通过中心转轴与摆臂连接，摆臂末端搭载轨迹指示针，指示针尖端与行星轮中心的径向距离可根据所需椭圆的长短轴参数调整，当前结构可实现两种规格椭圆轨迹输出，对应长短轴尺寸分别为84mm与36mm、98mm与22mm，可覆盖多数轻载轨迹作业的尺寸需求。设计过程中优先保证齿轮啮合的侧隙均匀性，所有齿轮均采用标准渐开线齿形，加工难度低、装配容错率高，行星轮转轴与基座中心的回转副采用耐磨衬套结构，长期往复运转无明显磨损，轨迹重复精度保持稳定。机构运转时，动力从行星轮中心转轴输入，带动行星轮沿内齿圈滚动，指示针即可沿预设椭圆路径运动，全程无需复杂的电控程序控制，纯机械结构即可实现稳定的轨迹输出，既可以作为机械原理教学的具象演示教具，也可经过密封防护改装后应用于小型打磨、涂胶、轨迹划线等需要特定椭圆运动路径的工业工位，相比传统凸轮轨迹机构，该结构更换轨迹参数仅需调整指示针的安装位置，无需重新定制异形凸轮，改造成本更低、参数调整效率更高。
