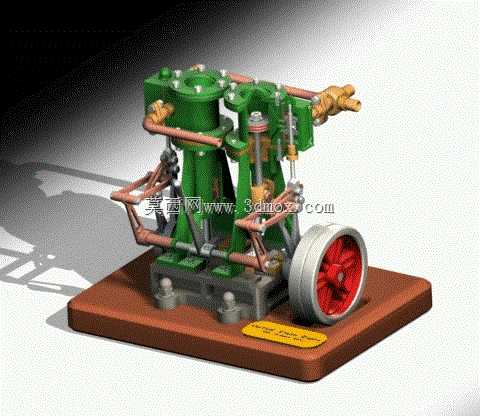

倒挡立式双缸蒸汽动力装置结构模型

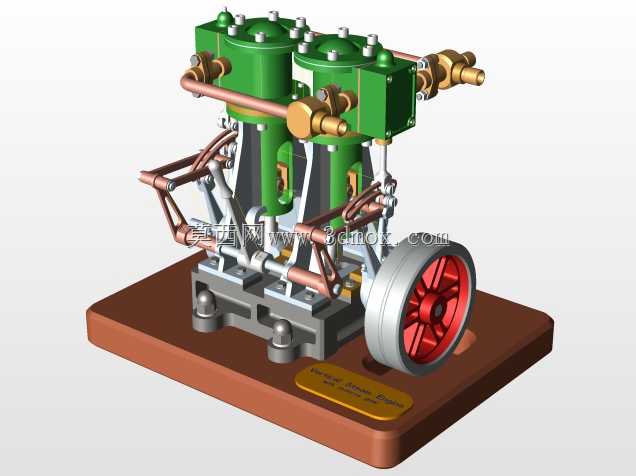

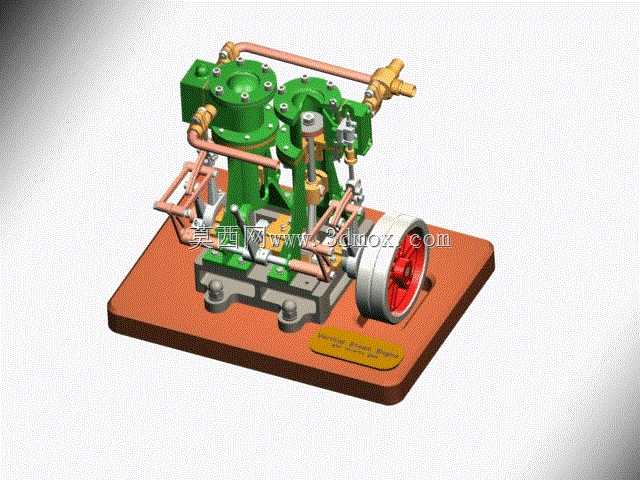

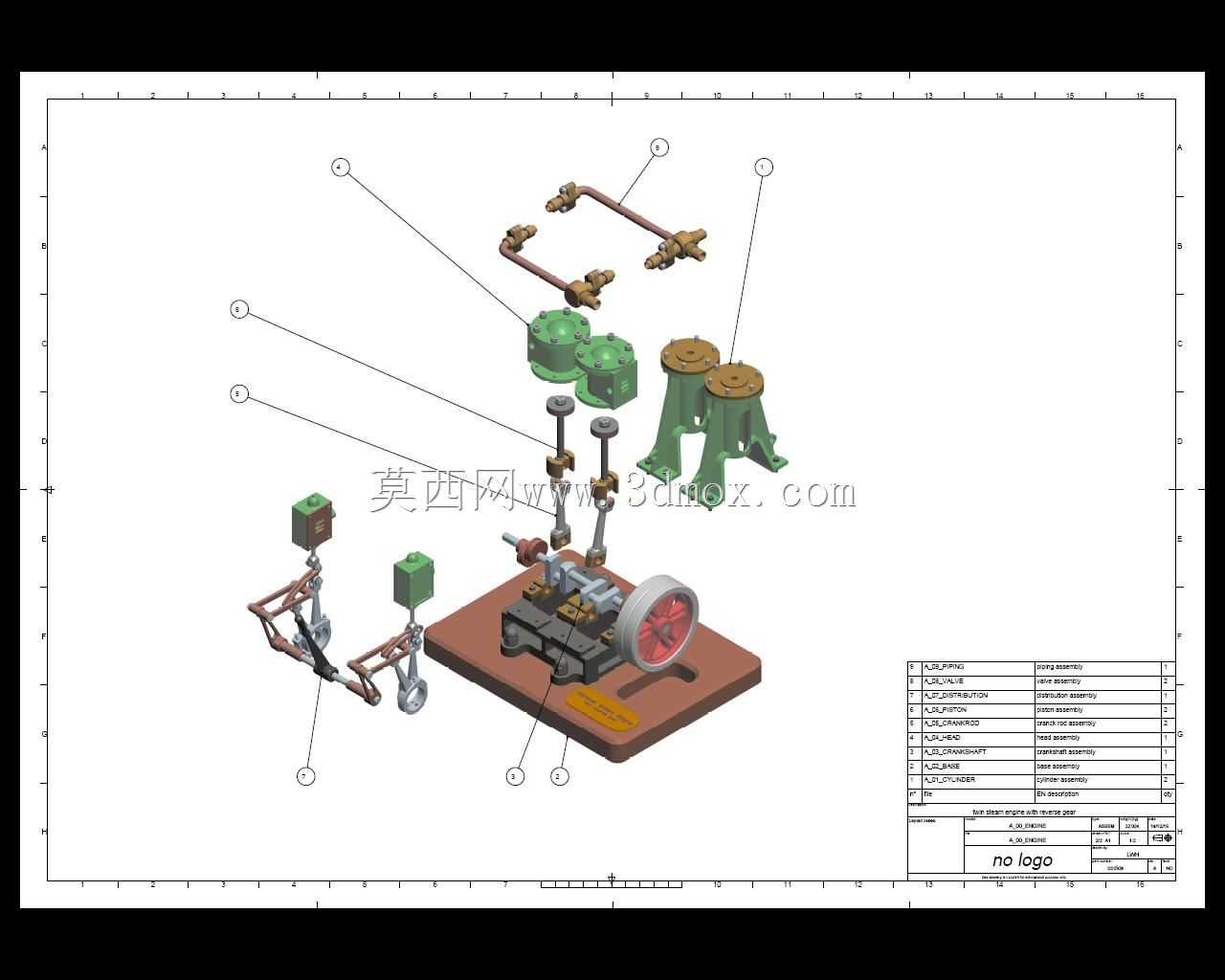

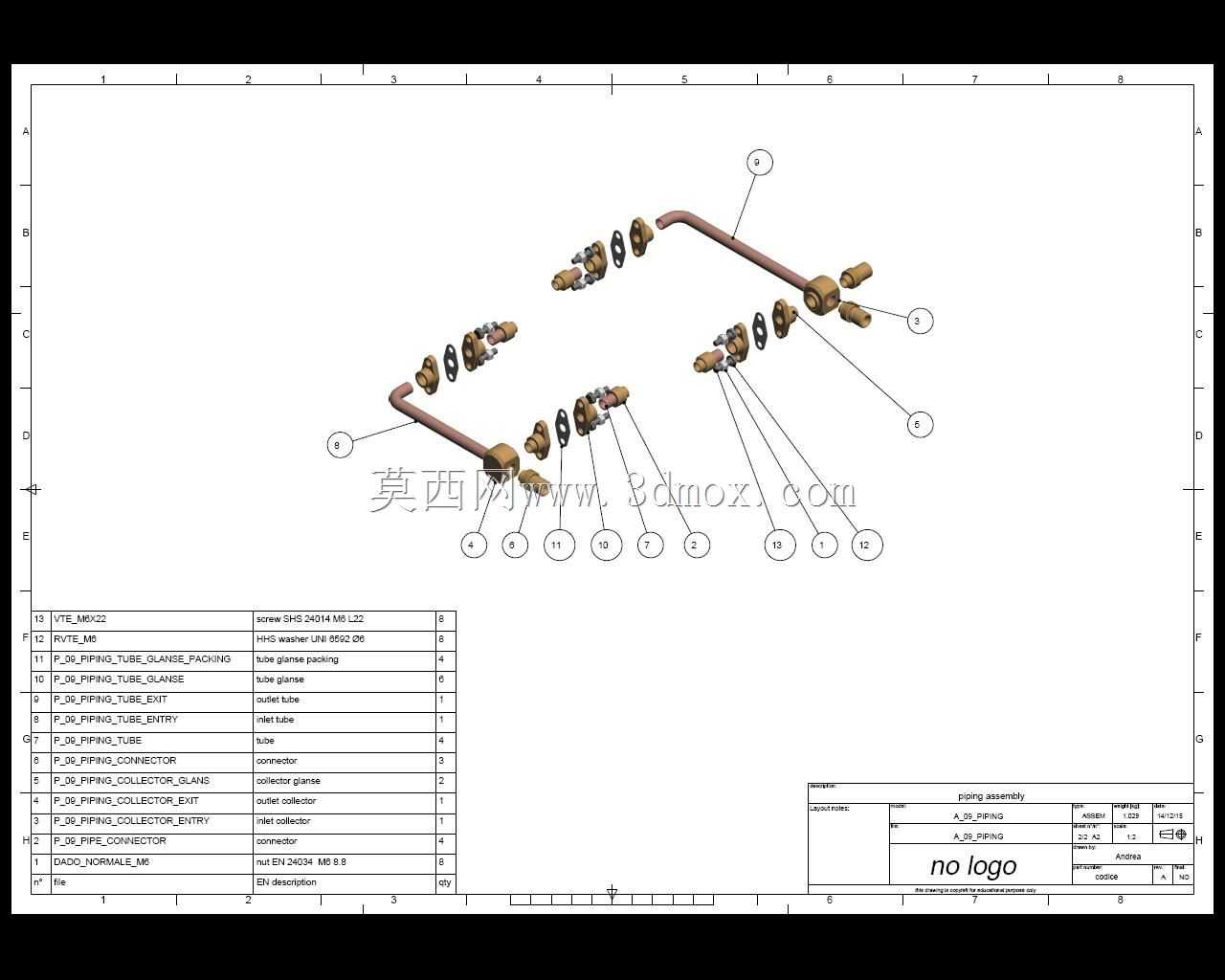

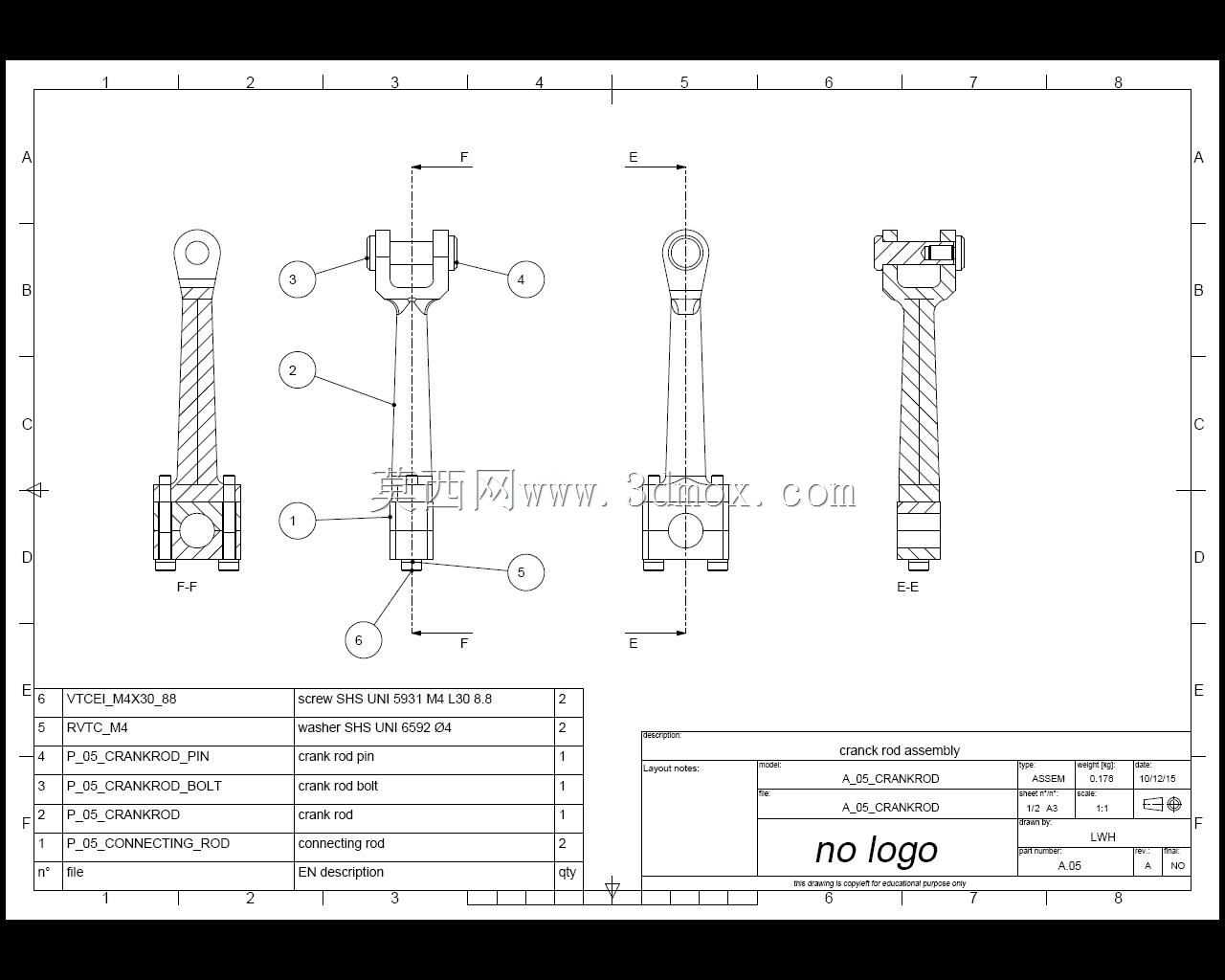

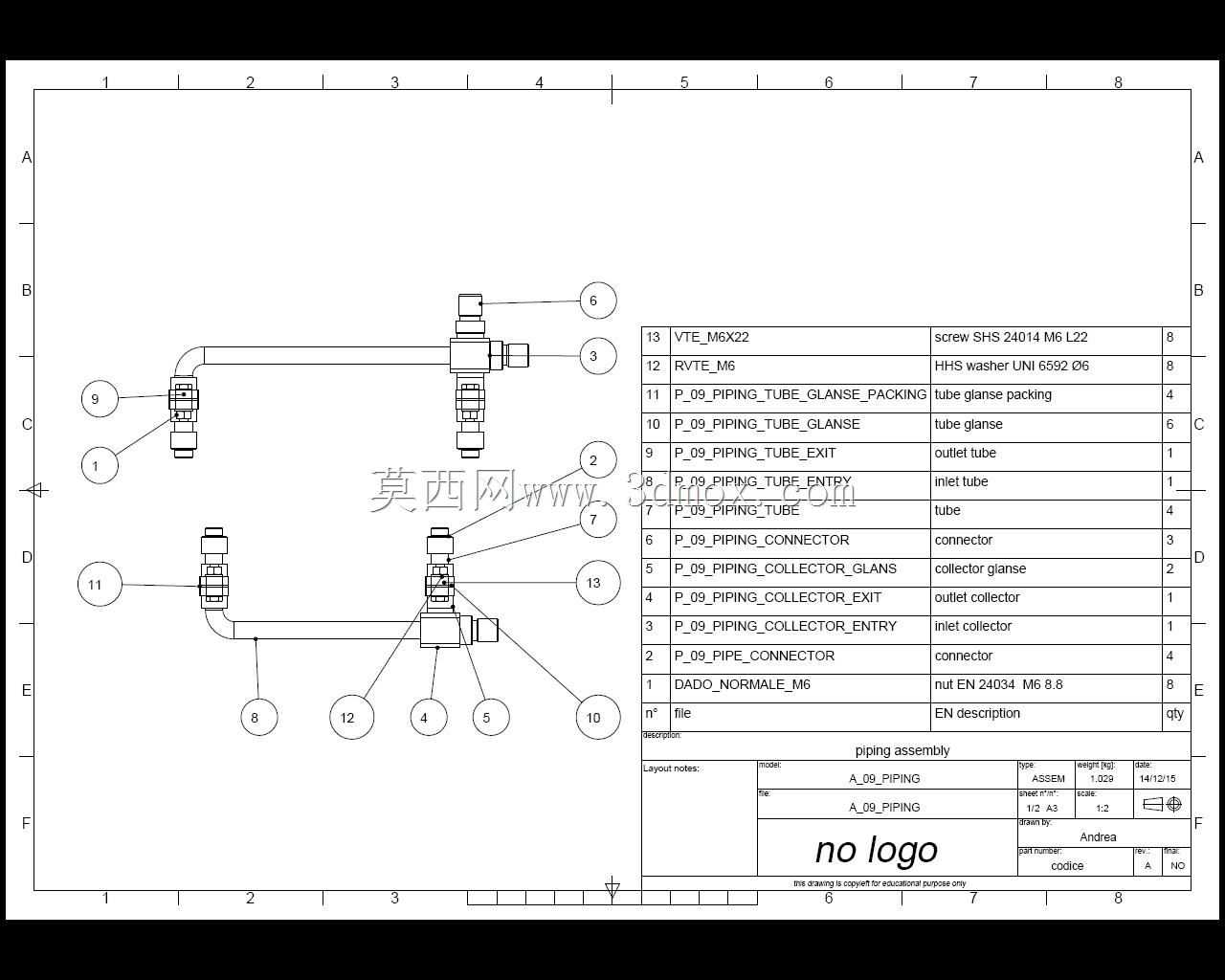

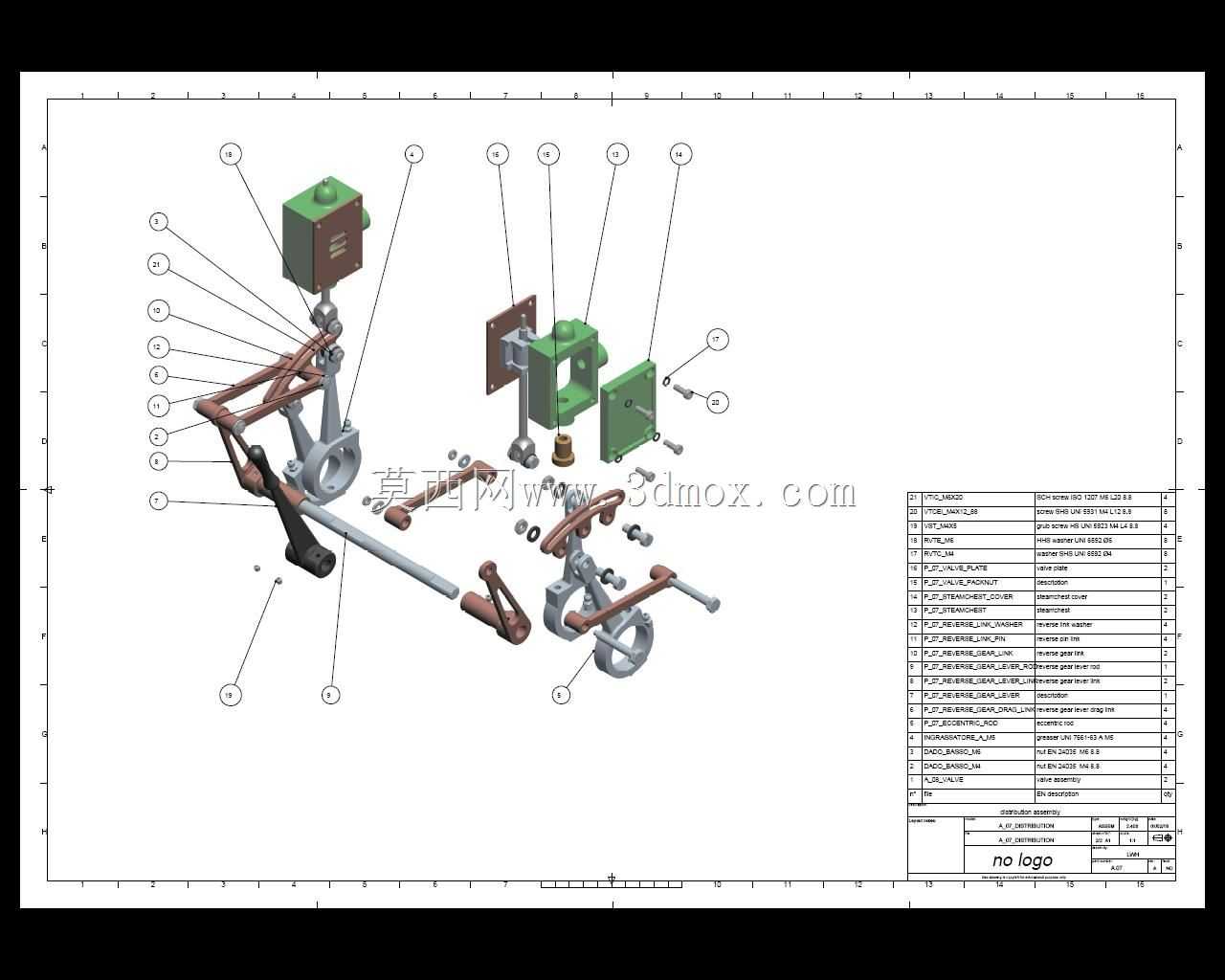

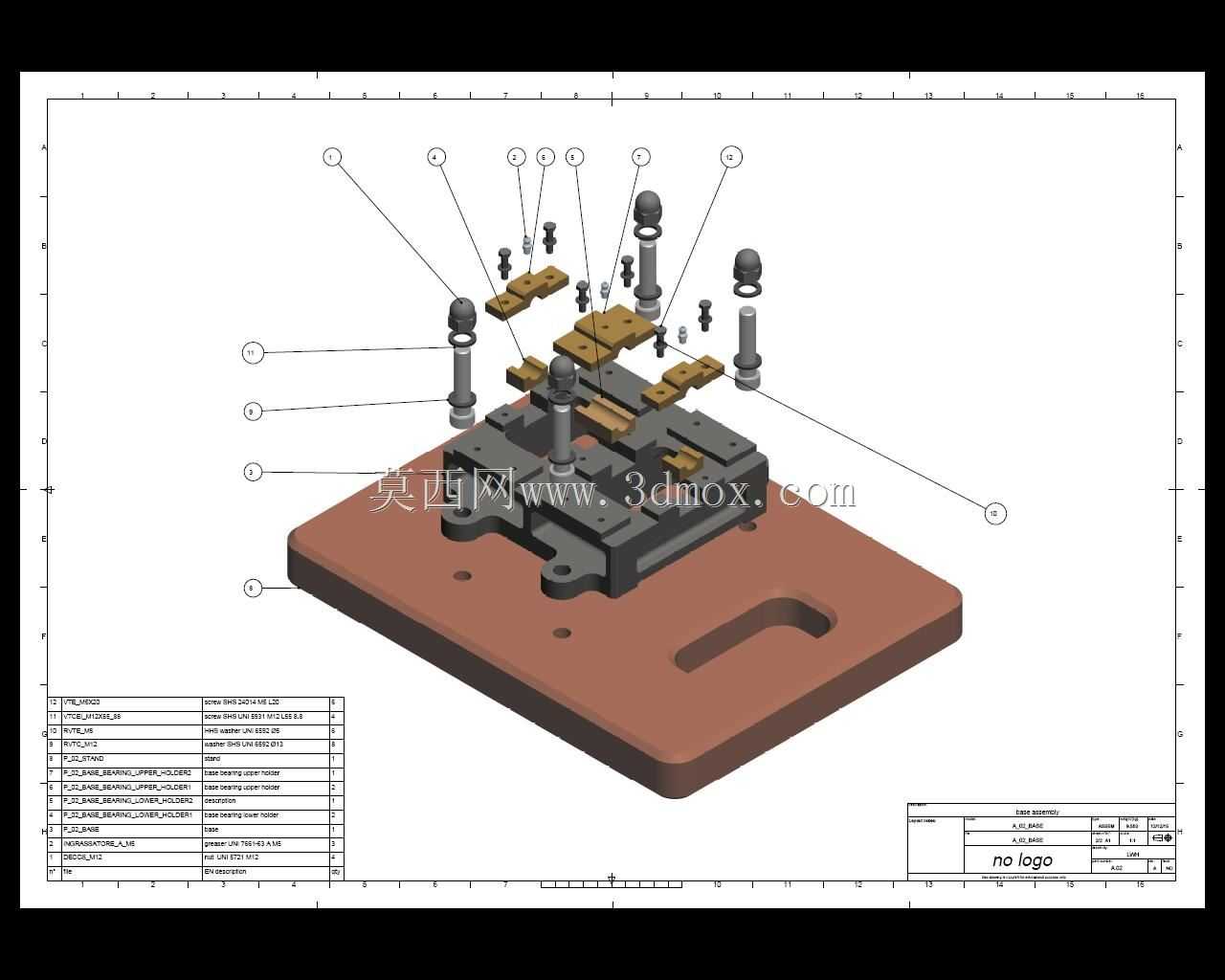

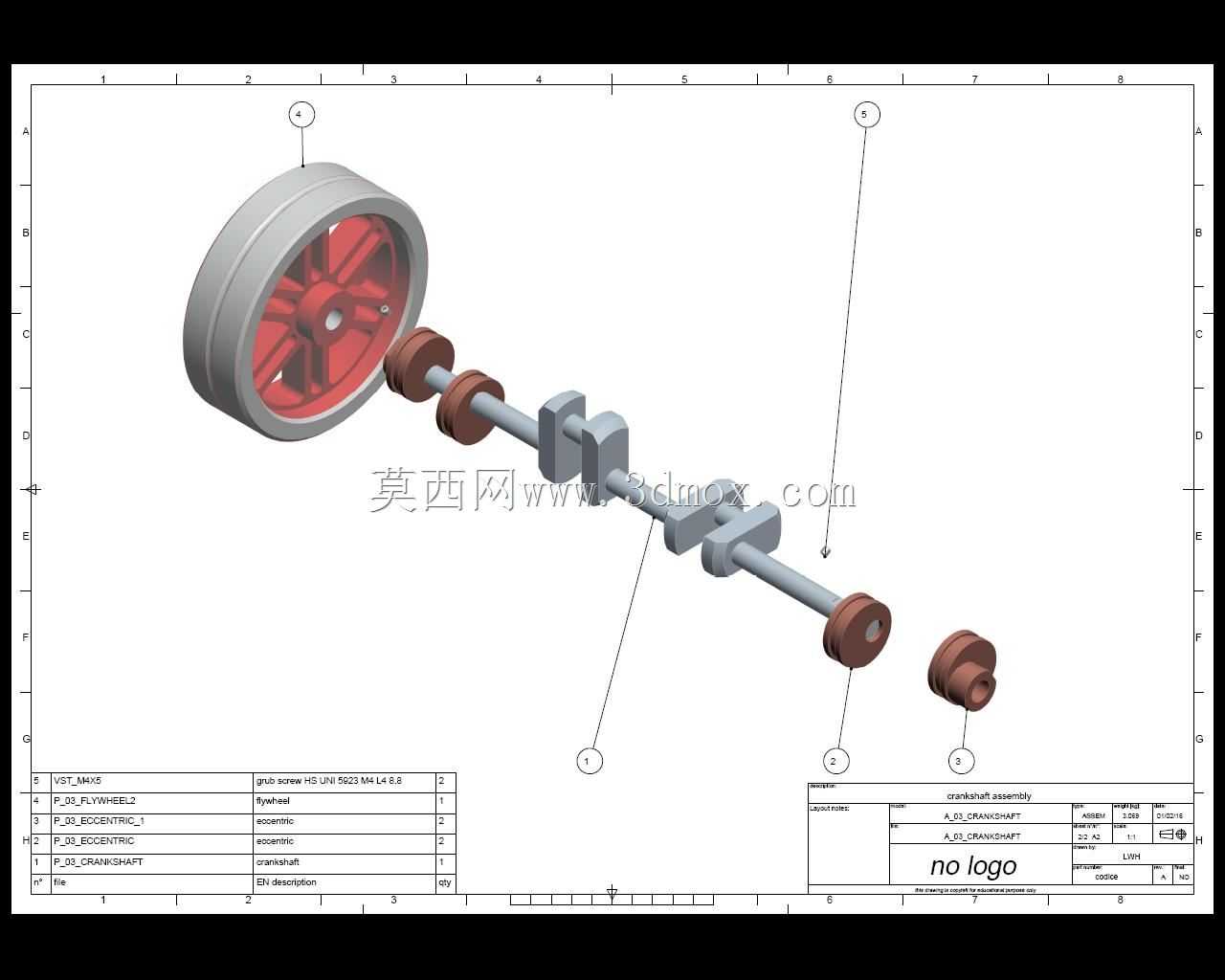

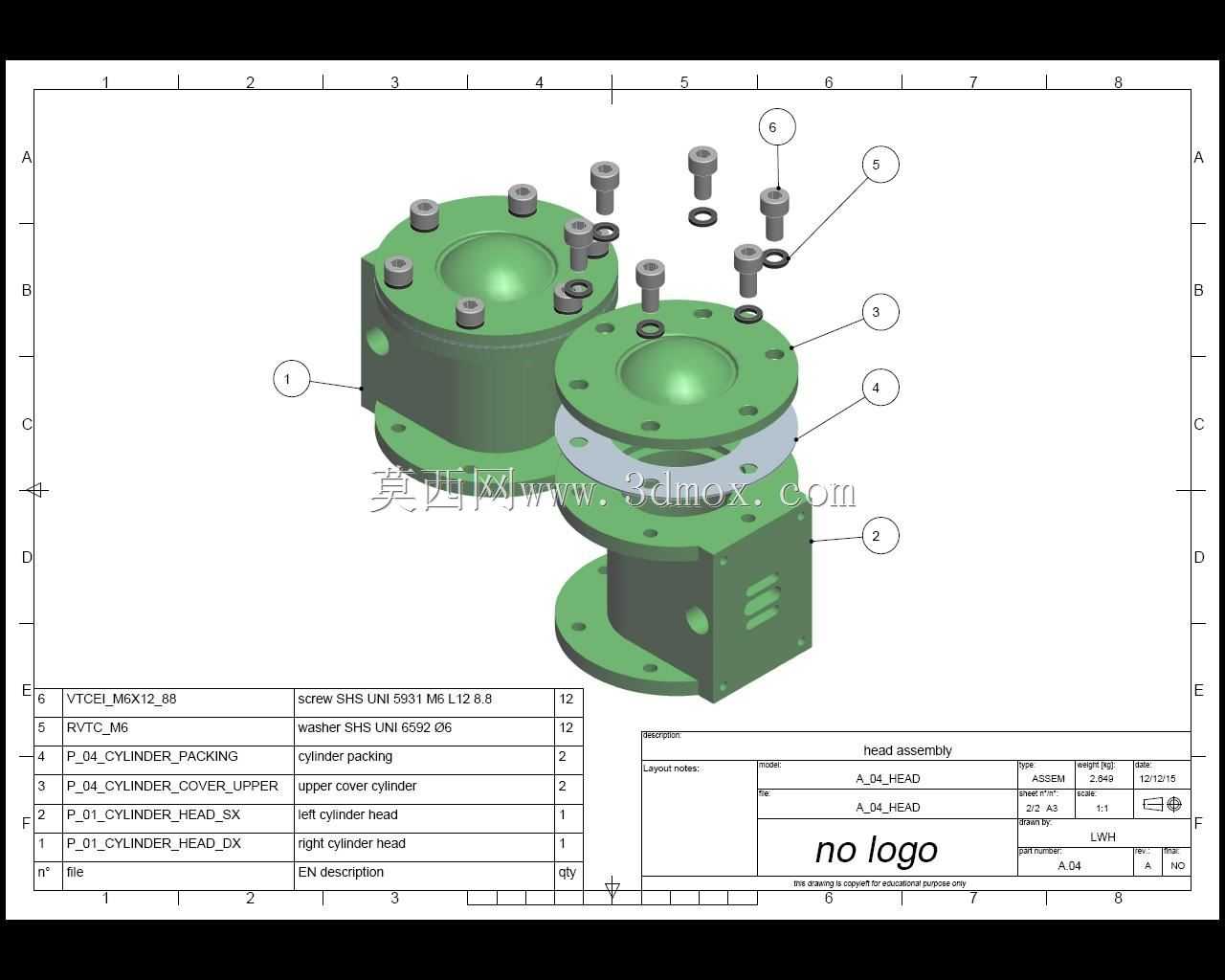

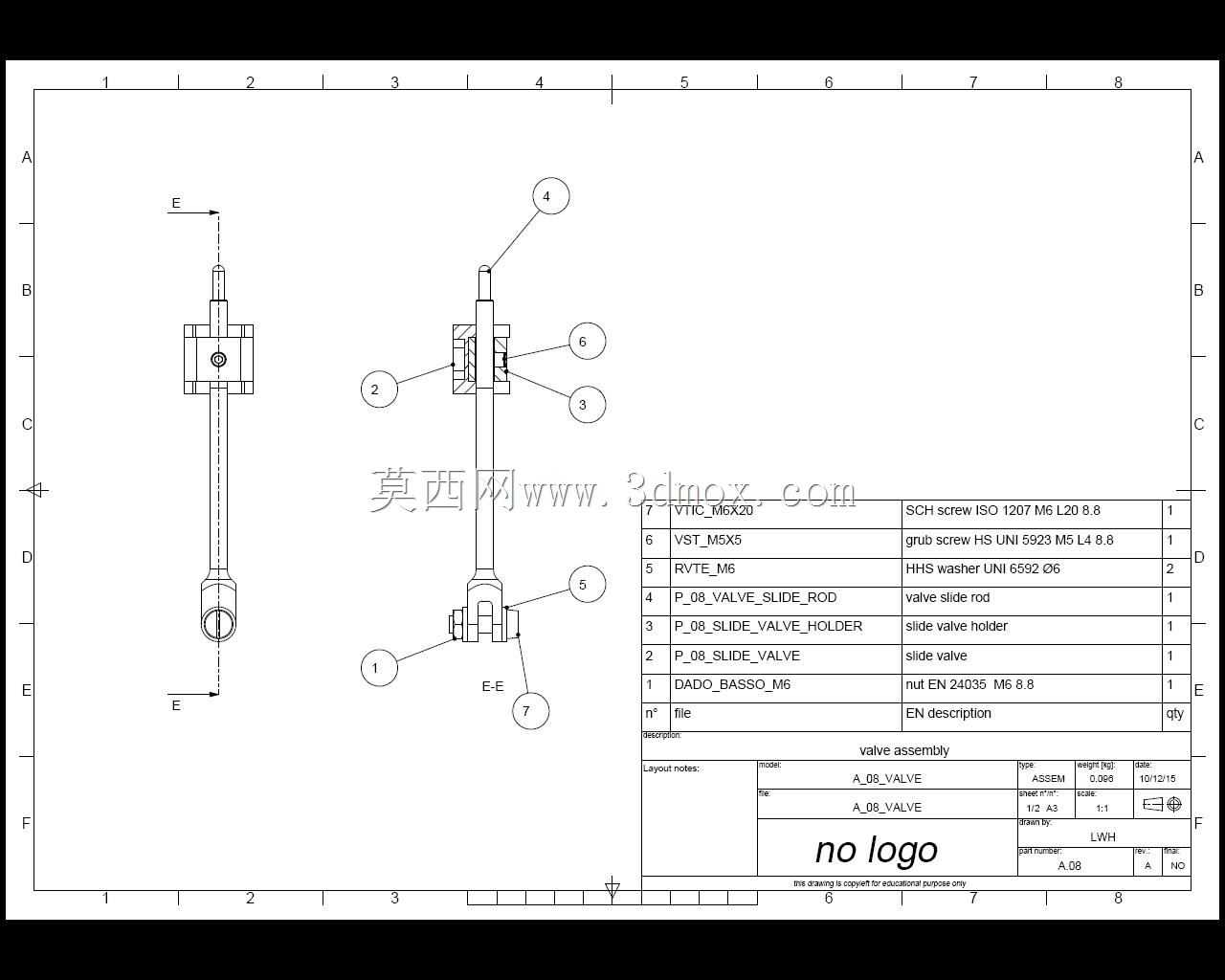

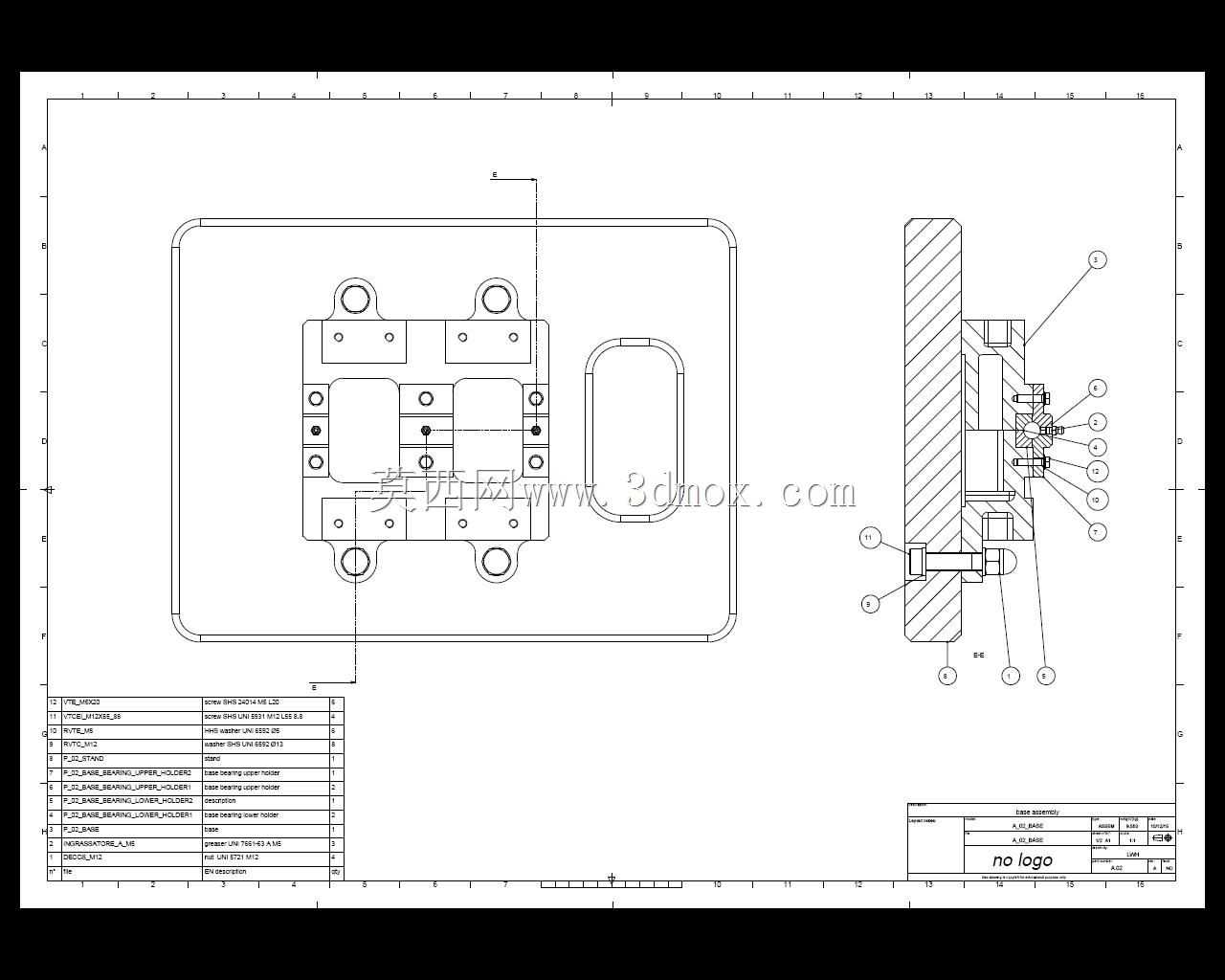

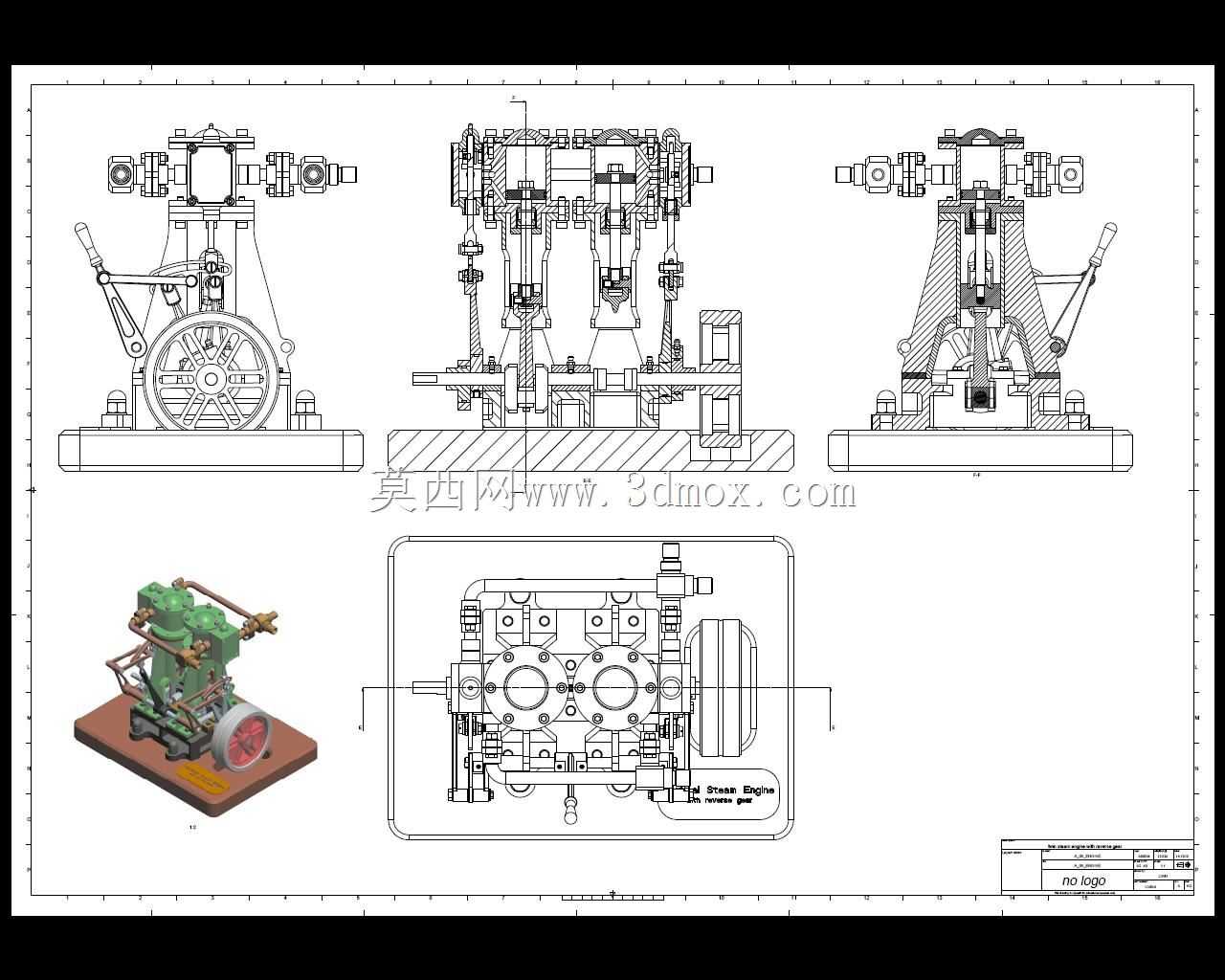

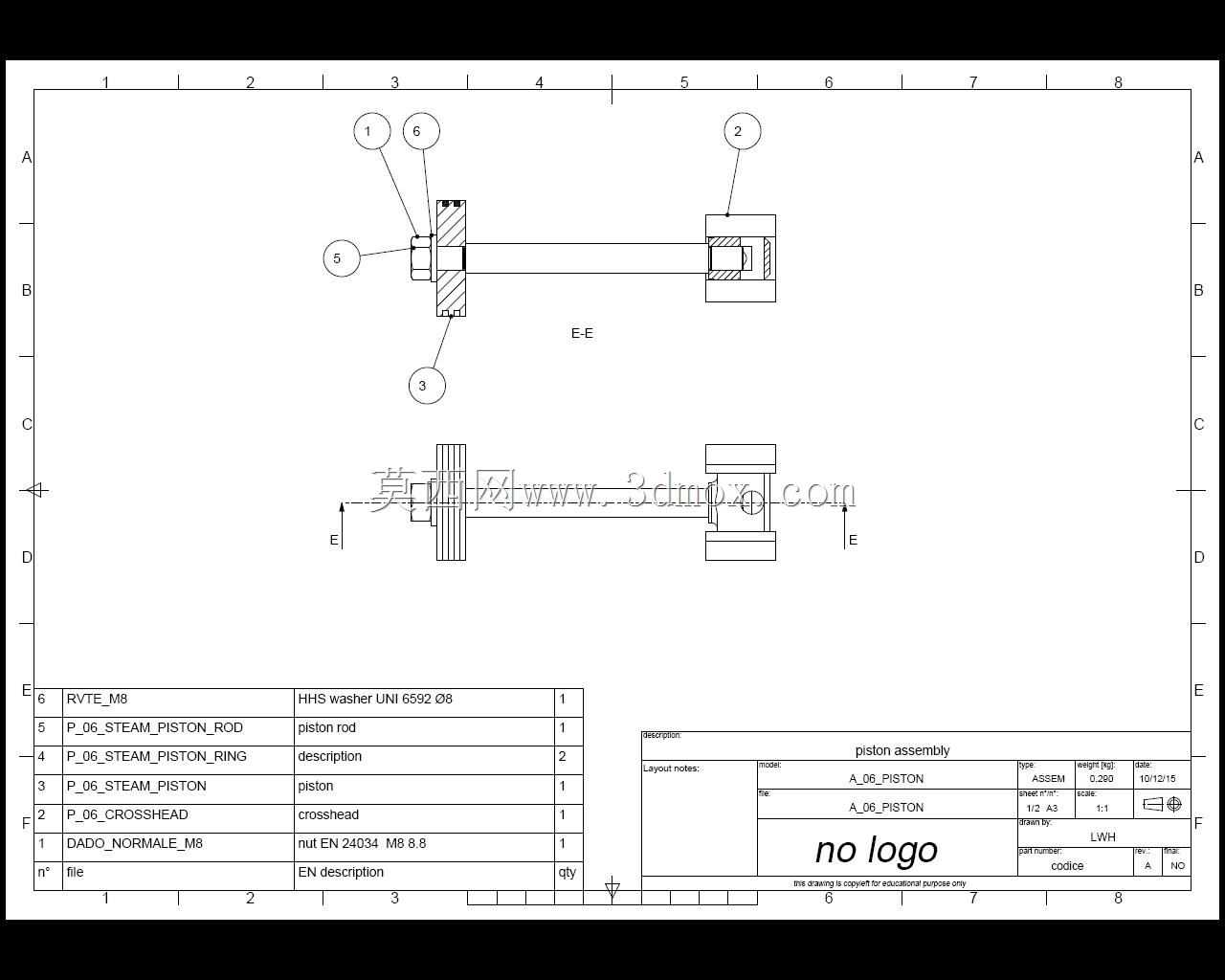

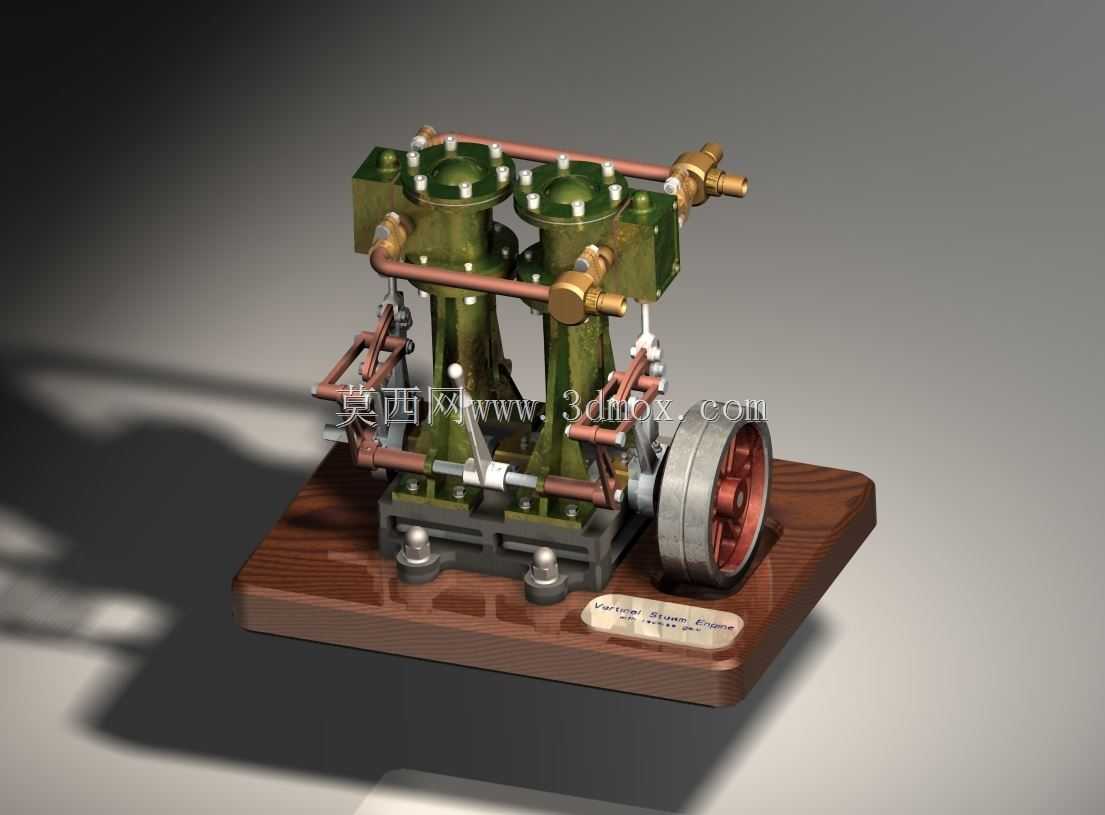

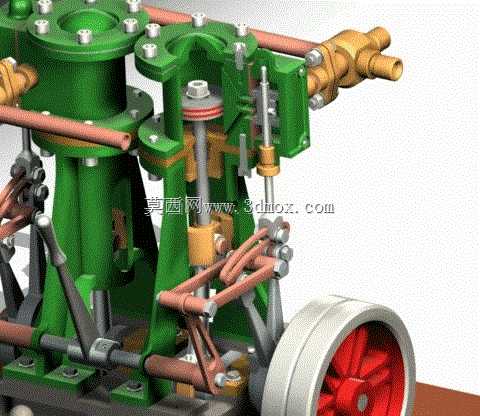

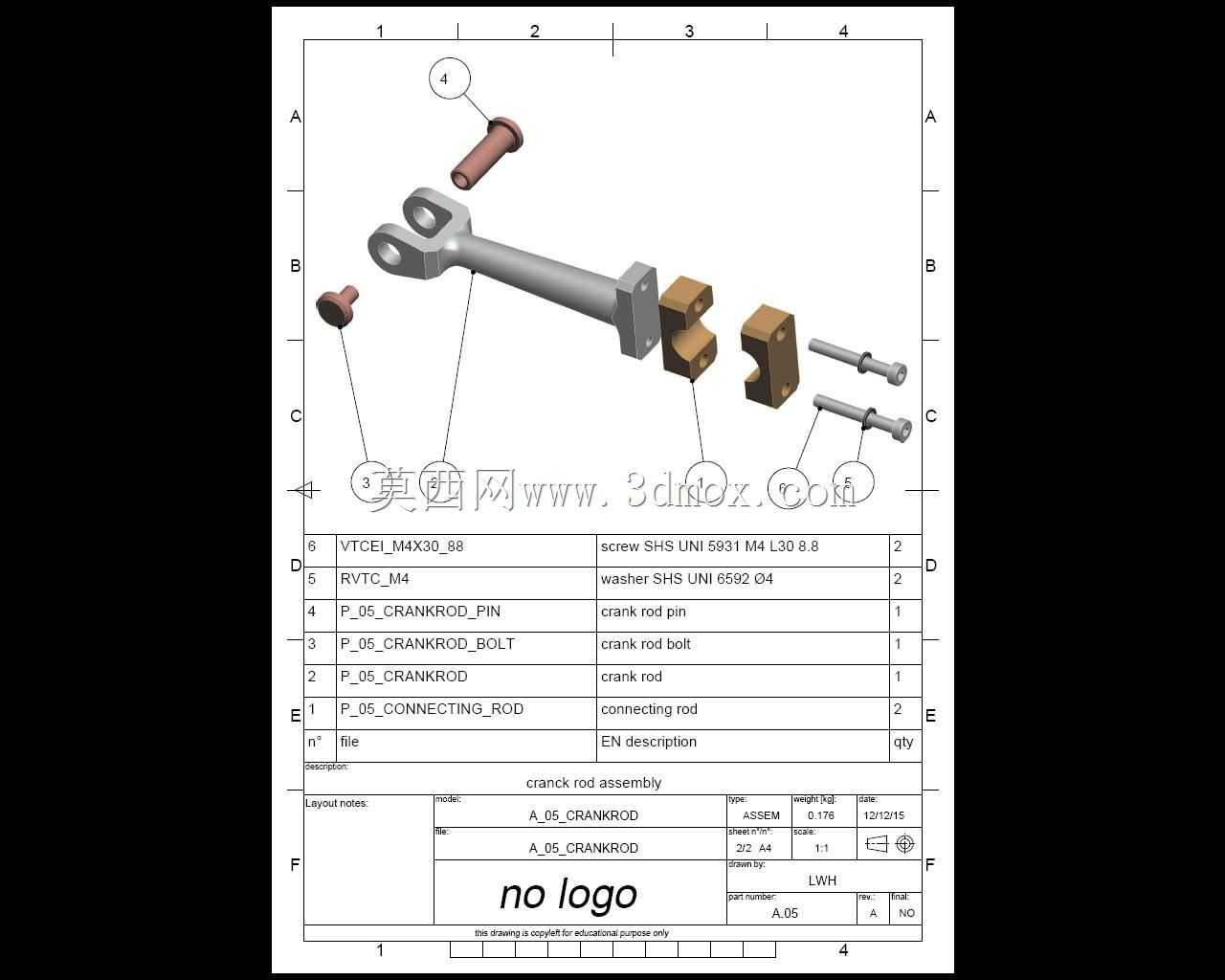

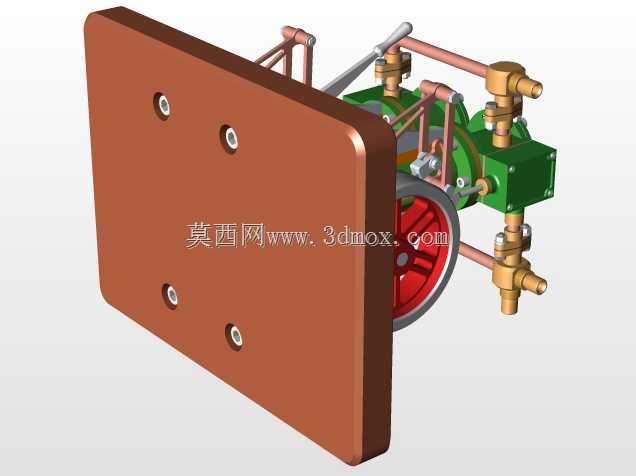

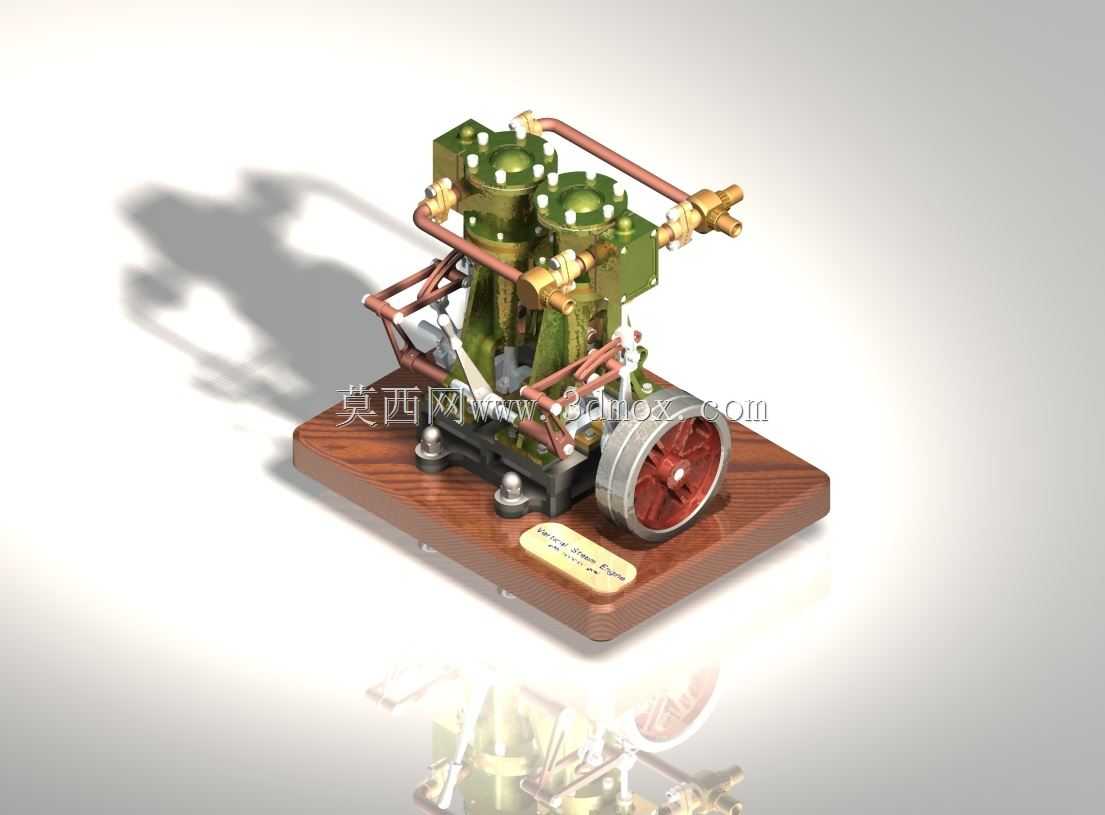

这款倒挡立式双缸蒸汽动力装置，主要适配于小型蒸汽动力演示场景、复古动力教具制作以及微型蒸汽动力船舶、机车模型的动力配套，在科普教学领域可直观展示往复式蒸汽动力的做功逻辑，在复古文创动力装置领域也可作为核心动力单元实现稳定的动力输出，填补了小型可换向立式双缸蒸汽动力结构的具象化展示空白。设备采用立式双缸并列布局，整体安装固定于平整的方形基座上，基座预留了四个对称分布的固定安装位，可适配不同安装台面的固定需求，整体安装边界规整，无需额外预留过大的侧向操作空间，适合在紧凑的展示台或小型模型舱室内完成装配。从功能特性来看，该装置通过双缸交替进汽实现动力的连续输出，配套的倒挡机构可通过蒸汽通路的切换改变曲轴的旋转方向，无需额外加装外置换向结构即可实现正反转的动力输出，前端配套的带轮可直接对接传动机构，将蒸汽产生的往复动能转化为旋转动能向外输出，缸体侧面布设的铜质管路负责蒸汽的输送与分配，每一处管路的走向都经过避让设计，避免与运动的连杆结构产生干涉，保证设备运行过程中的结构稳定性。设计过程中，首先围绕立式双缸的做功时序完成配气机构的匹配，保证两个缸体的进排汽时序错开180度，让动力输出的扭矩波动更小，运行过程更平稳；其次针对倒挡功能的实现，将换向阀组集成在缸体上部的结构中，没有额外向外突出过多结构，尽可能压缩了装置的整体外形尺寸；传动连杆部分采用对称式的布局设计，既保证了动力传递的刚性，也让整体外观更具机械美感，基座上的标识区域预留了参数标注位，方便后续使用过程中对装置的参数进行标识。整体结构的运动部件都做了安全间隙预留，运行过程中不会出现部件剐蹭的问题，缸体的立式布局让装置的重心集中在基座中心位置，即使在高速运转状态下也能保持较好的稳定性，适合长时间连续运行的演示或动力输出场景。
