STM32F0微型USB原型开发模块

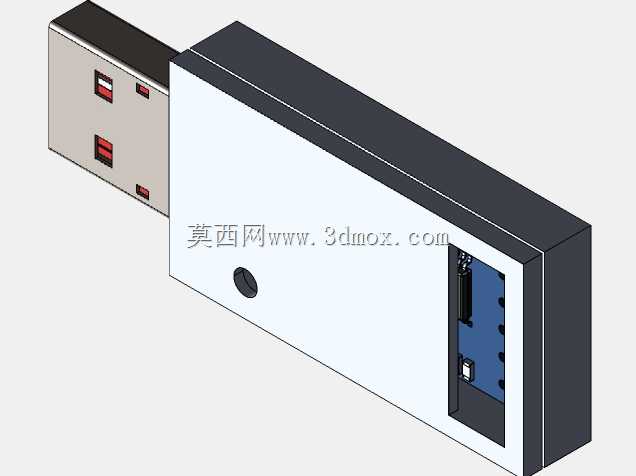

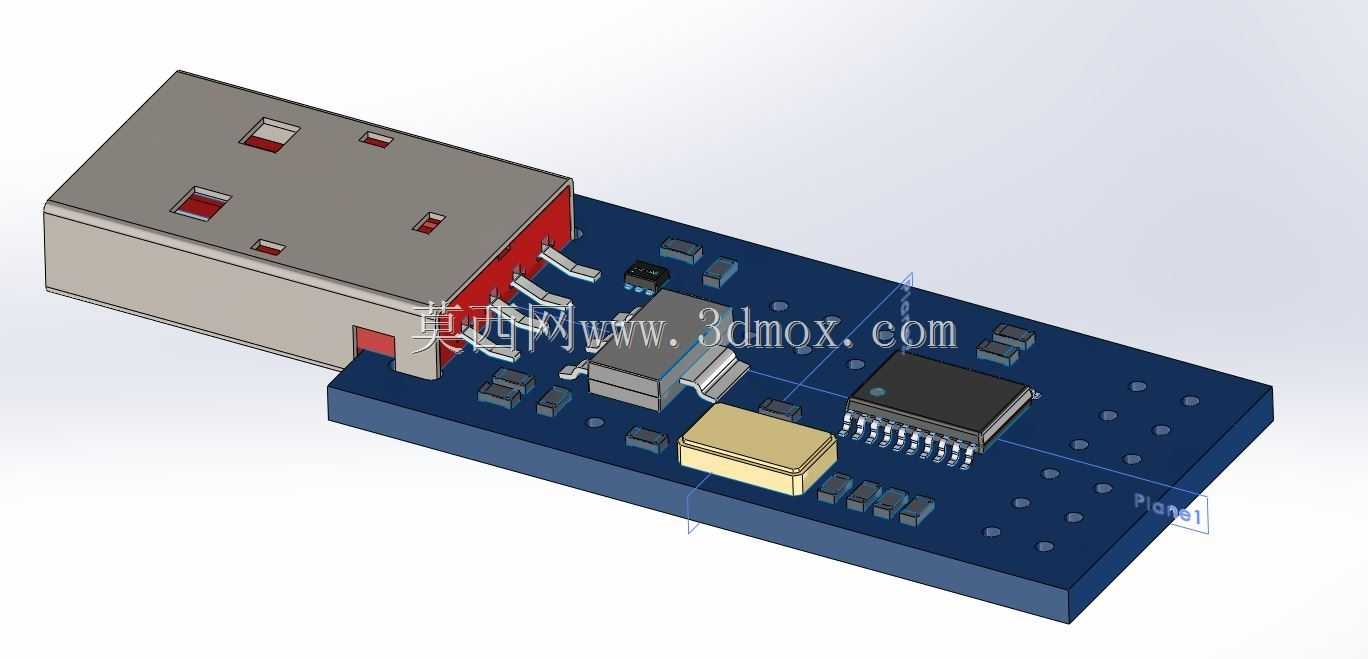

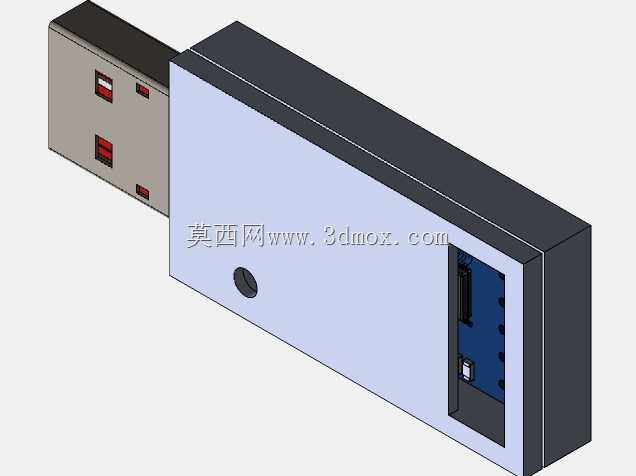

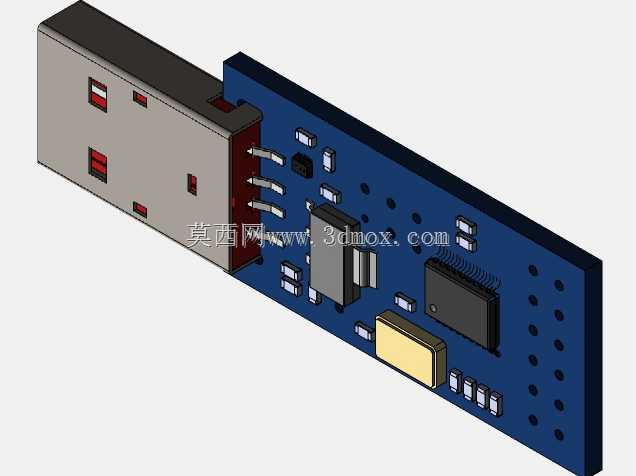

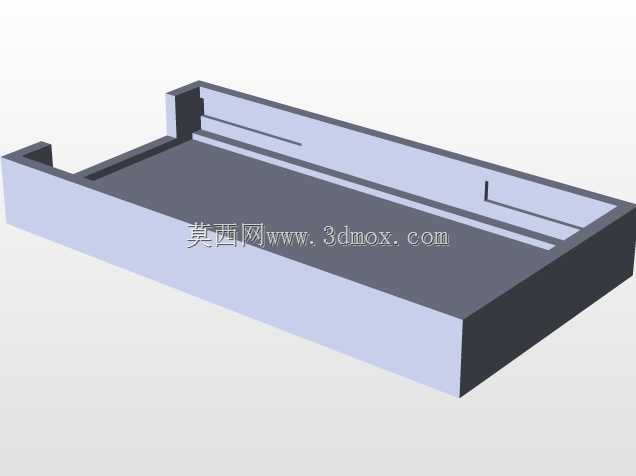

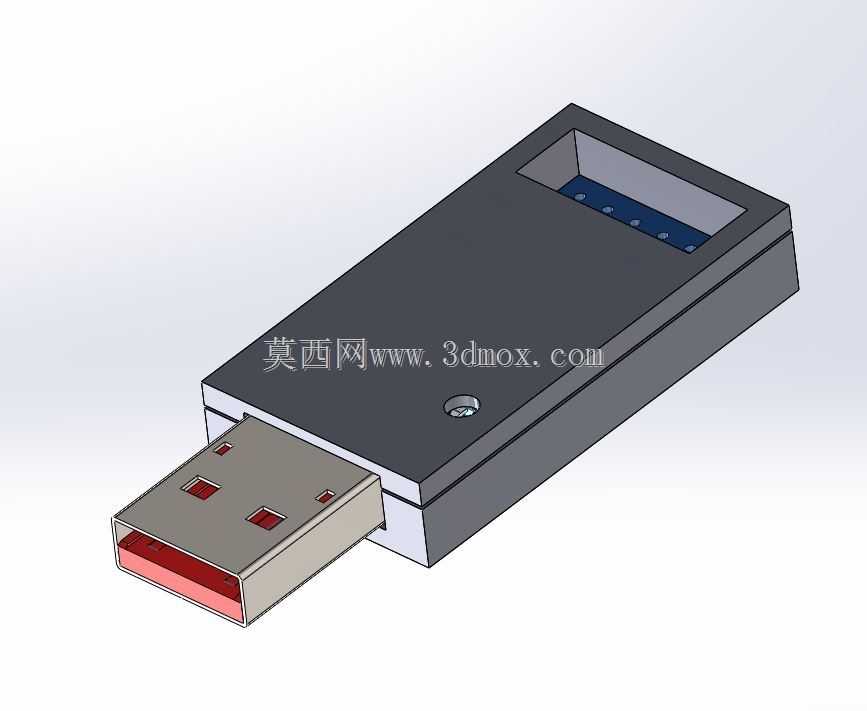

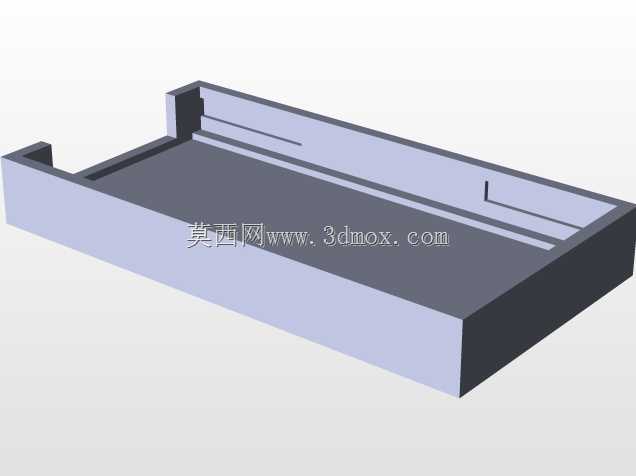

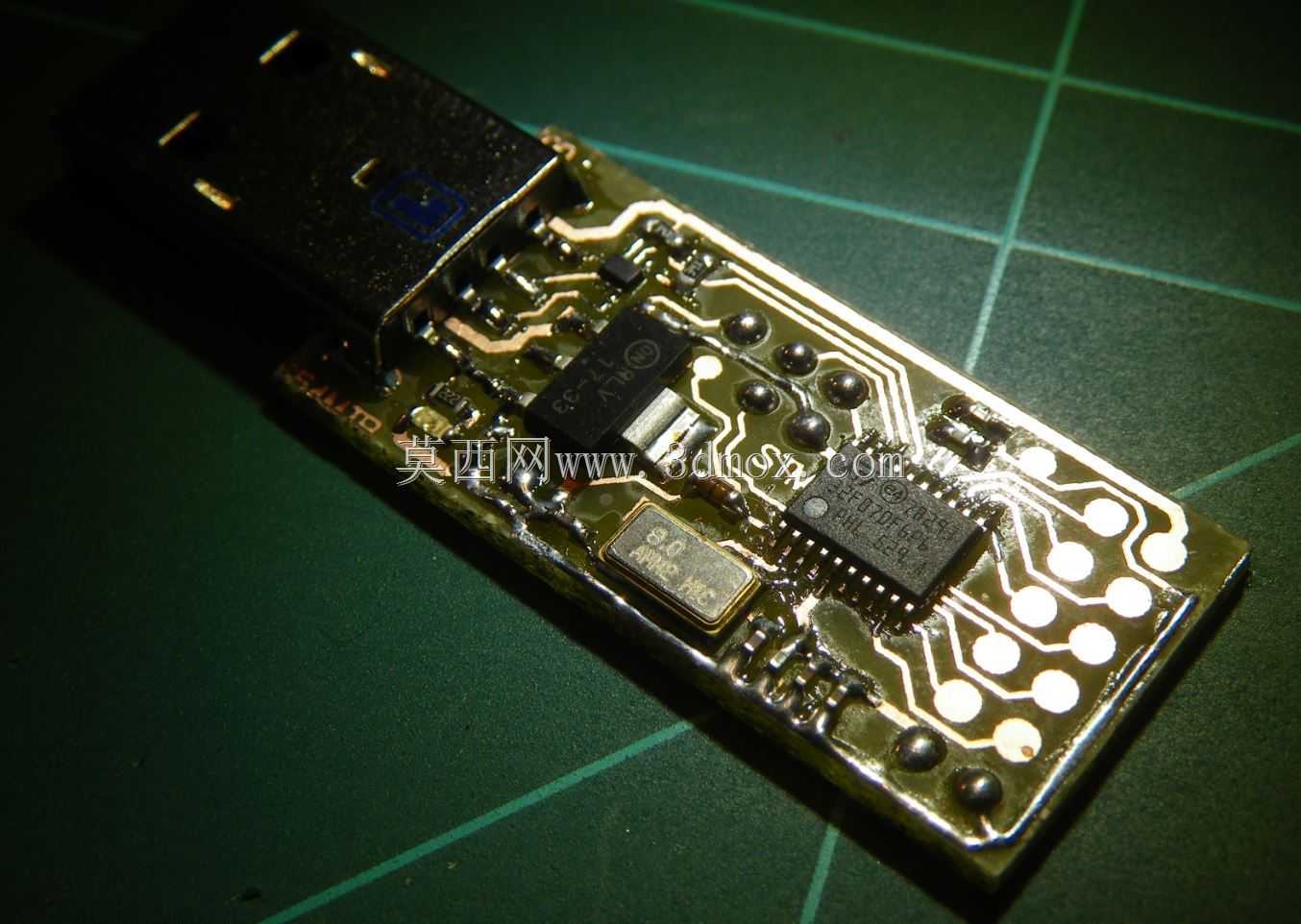

这款STM32F0微型USB原型模块，主要面向嵌入式开发、快速功能验证、小型外设原型搭建等场景，可直接插入标准USB接口完成供电与通讯，无需额外接线即可快速开展功能测试，适合工程师在项目前期快速验证主控逻辑、USB通讯协议、小型外设驱动等功能，大幅缩短原型开发的打样与调试周期。模块采用单面PCB布局设计，整体为直插式USB dongle形态，前端集成标准A型公头接口，可直接适配电脑、USB集线器等常见USB主机设备，板载集成STM32F070微控制器作为核心主控，搭配必要的阻容、晶振、电源处理元件，整体结构紧凑，板身宽度适配标准USB接口安装尺寸，伸出PCB部分长度可满足常规USB端口插拔空间要求，无需额外外壳即可直接使用，也可根据需求搭配定制外壳完成产品化封装。设计上充分考虑原型开发的易用性，核心主控引脚预留了测试与扩展空间，开发者可根据自身功能需求在板上焊接扩展元件，或是通过飞线连接外部外设，单面布局的设计也降低了手工焊接与改板的难度，USB接口部分直接做在PCB板端，金属屏蔽壳与接口触点一体设计，保证插拔时的结构强度与接触可靠性，板上元件排布避开USB插拔时的受力区域，避免长期插拔导致元件虚焊脱落。在实际使用中，该模块可作为小型USB设备的原型载体，比如自定义USB加密狗、小型数据采集节点、USB转串口适配器、简易人机交互外设等，开发者无需从零开始设计USB接口的电源与信号链路，可直接基于该模块的成熟硬件框架开展固件开发与功能验证，模块的电源部分直接从USB总线取电，板载集成必要的滤波与稳压元件，保证主控芯片供电稳定，信号走线做了等长与阻抗匹配处理，保证USB2.0全速通讯的信号完整性，可稳定实现与主机的高速数据交互。整体外形小巧便携，可直接随身携带，在外出调试、现场演示等场景下可即插即用，无需额外携带供电线与下载器，配合板载的启动配置引脚，可直接通过USB接口完成固件下载与调试，进一步降低开发门槛。
