五轴铣床钻铣螺纹加工专用夹具结构

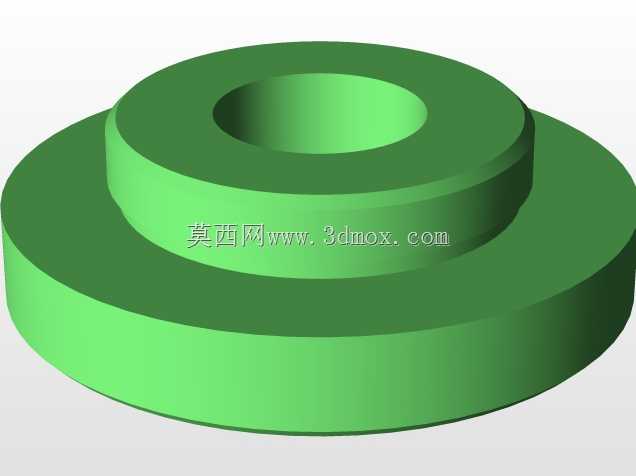

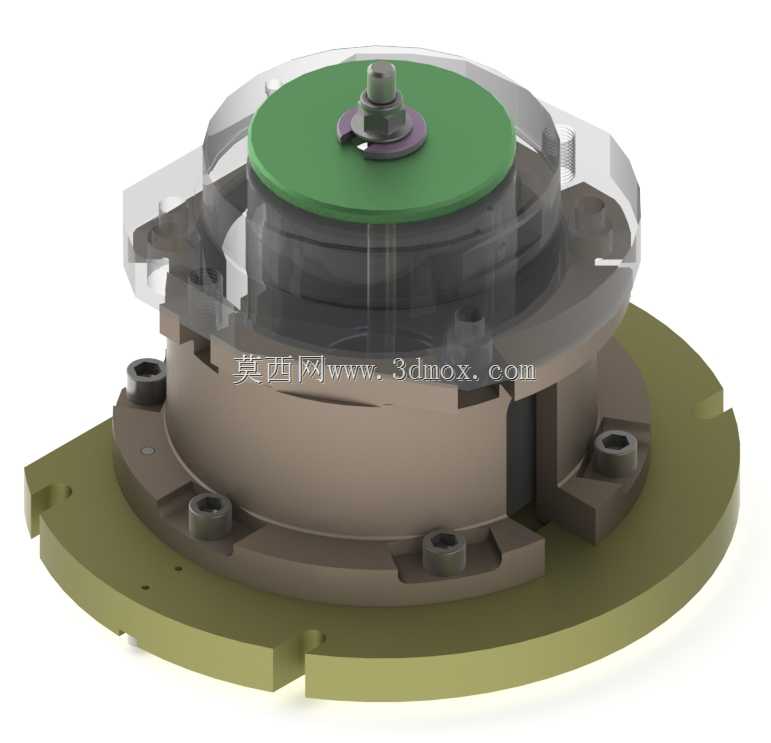

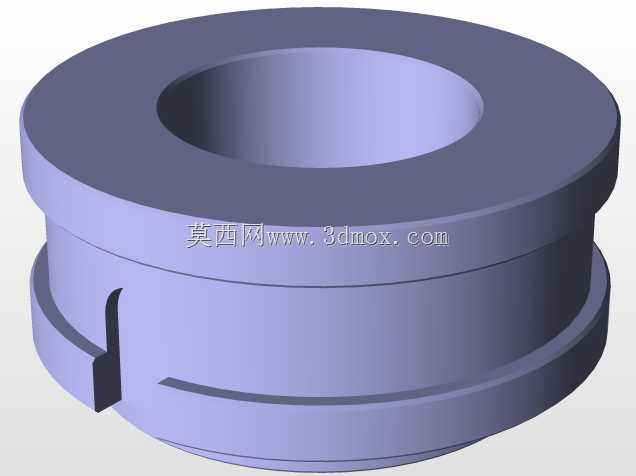

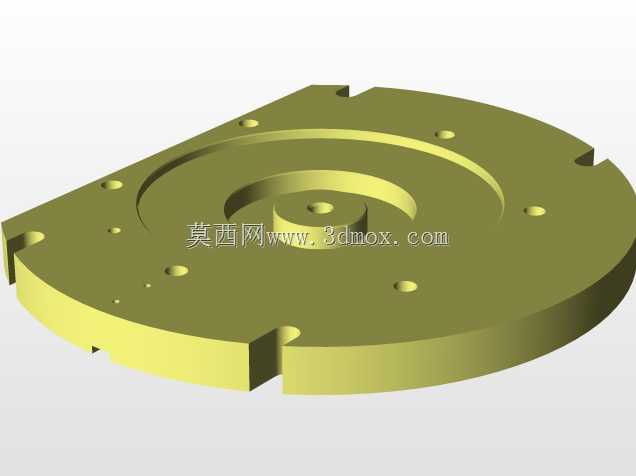

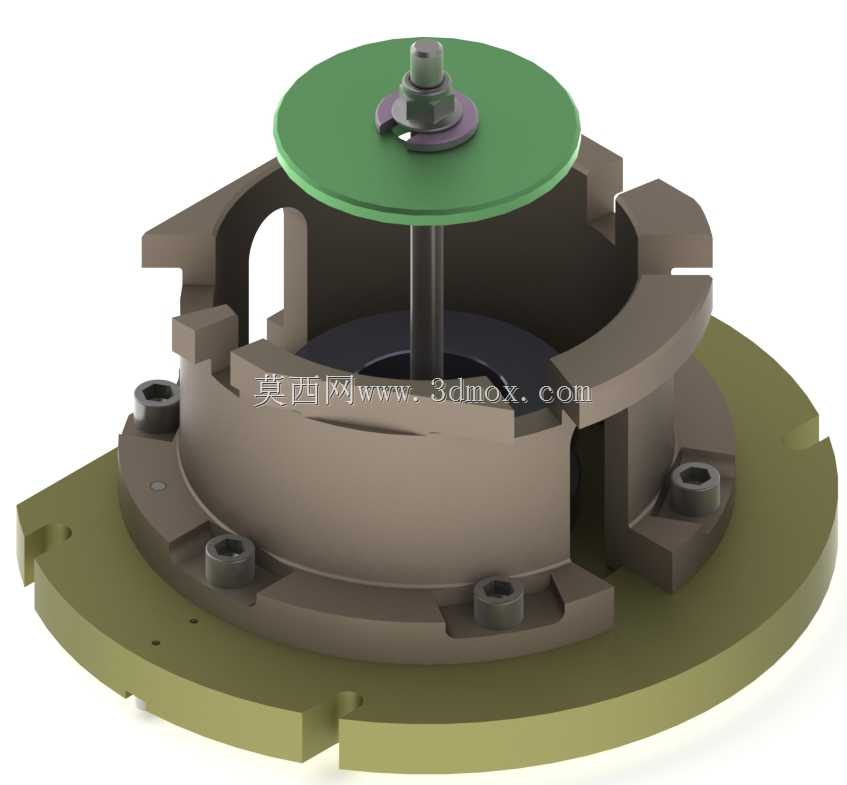

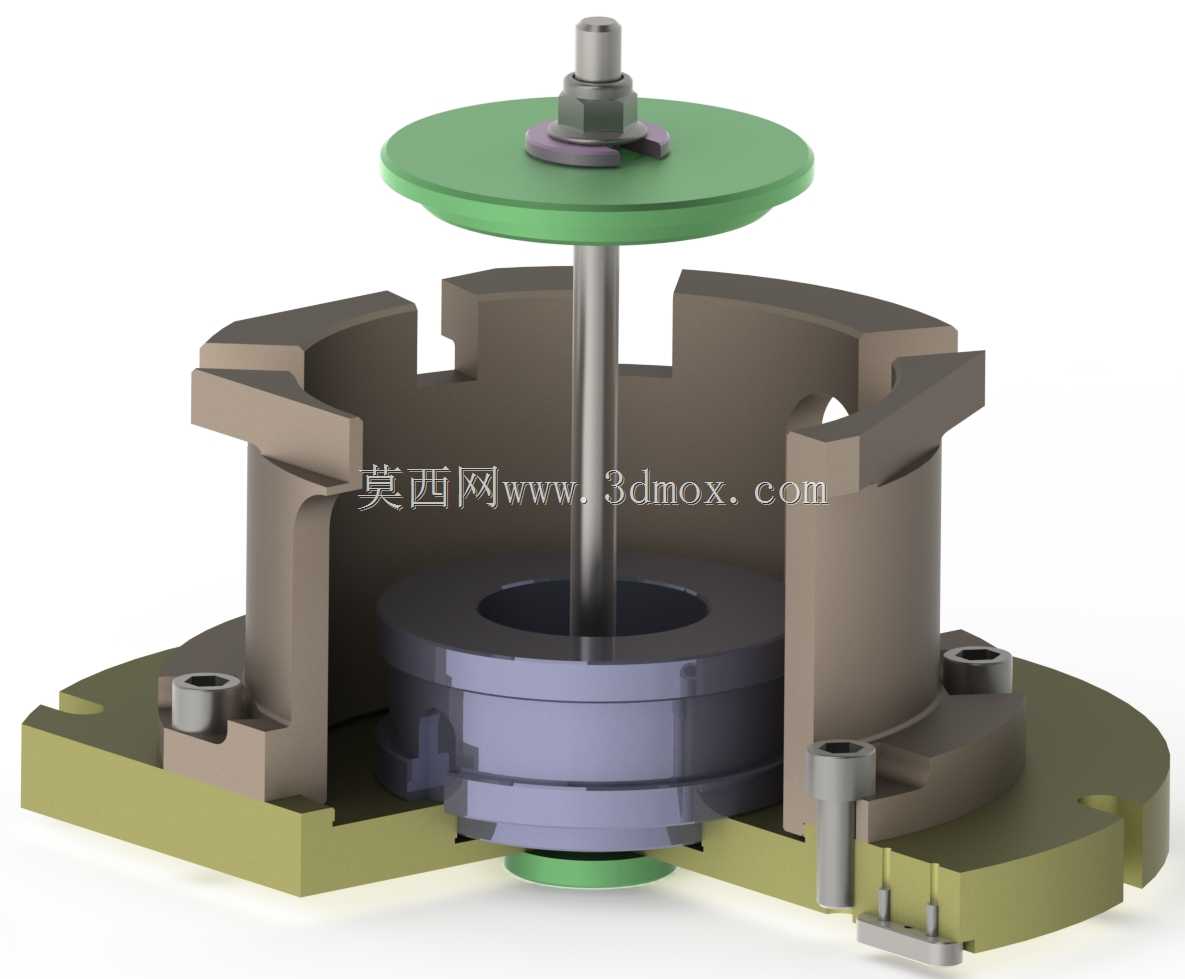

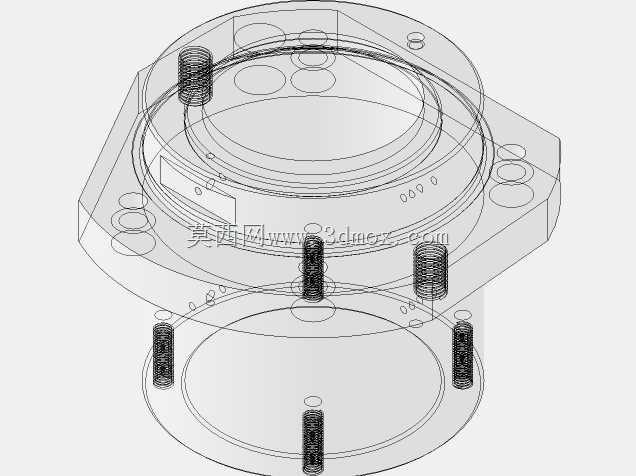

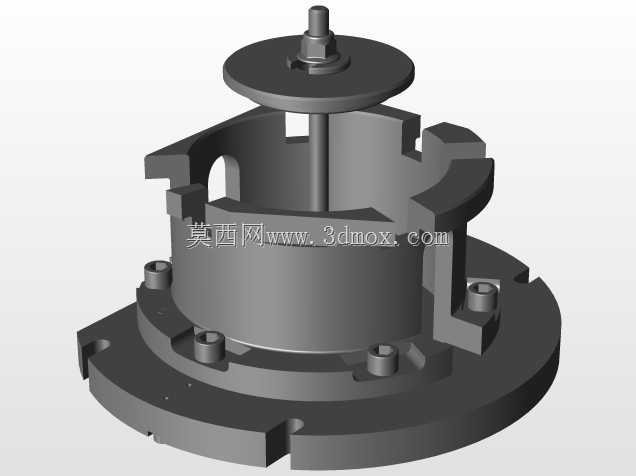

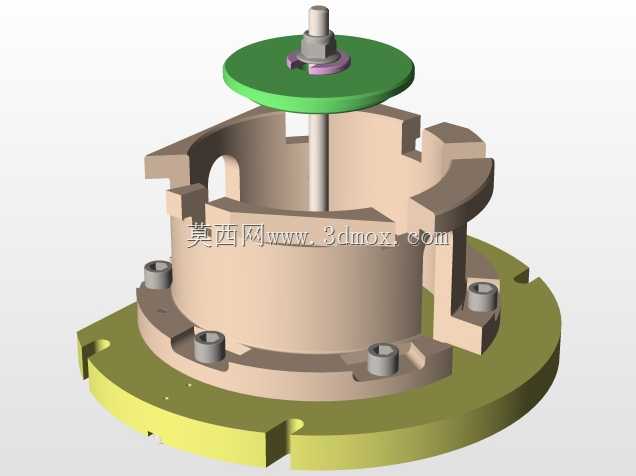

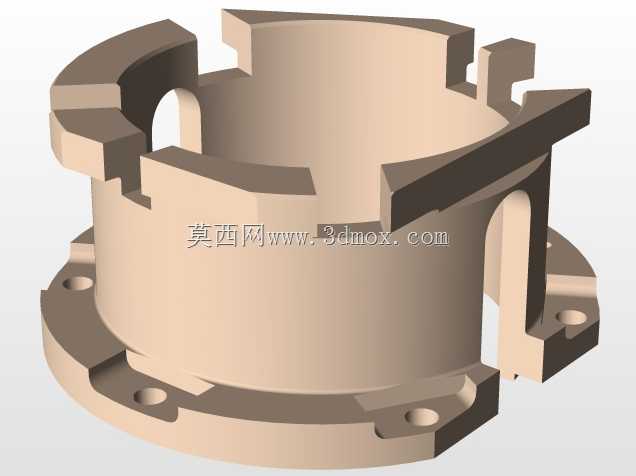

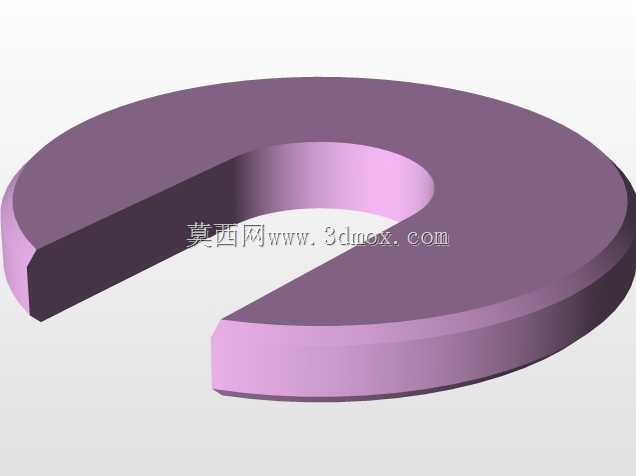

这款夹具专为五轴联动加工中心的多工序复合加工场景设计，主要解决盘类、短轴类异形零件在单次装夹下完成铣削、钻孔、攻螺纹多工序加工的装夹定位难题，广泛应用于航空航天小型结构件、汽车液压阀块、精密传动零件的五轴加工环节，能够避免多次装夹带来的定位误差，大幅提升复杂零件的加工精度与工序流转效率。夹具整体采用分层同轴式结构设计，底部为带定位销孔的安装法兰底座，可直接匹配五轴机床转台的标准安装接口，安装边界完全适配主流中小型五轴加工中心的工作台装夹范围，底座上均匀分布的锁紧螺栓孔可实现夹具与转台台面的刚性连接，承受大进给铣削时的切削冲击力不发生位移。中间的定位支撑模块采用分体式环抱支撑结构，针对零件的外轮廓异形面做了仿形贴合设计，能够在零件装夹时提供周向均匀的支撑力，避免薄壁零件在夹紧力作用下产生变形，支撑块的高度经过精准计算，既能够避让五轴主轴摆头加工时的运动路径，防止发生主轴碰撞，又能为零件加工区域提供足够的支撑刚性，减少切削震颤。顶部采用带浮动压盘的中心拉紧结构，中心拉杆贯穿零件内孔，通过顶部的锁紧螺母带动绿色浮动压盘压紧零件上端面，浮动压盘能够自动适配零件上端面的平面度误差，保证压紧力均匀分布在零件端面，不会出现偏载导致的零件倾斜。整套夹具的设计思路围绕五轴加工的自由度特性展开，在保证装夹刚性的前提下尽可能减少装夹结构对零件加工面的遮挡，让零件的侧面、斜孔、斜向螺纹面都能在单次装夹中暴露在主轴加工行程范围内，无需二次翻面装夹。夹具的所有定位面都做了耐磨硬化处理，长期重复装夹也能保持定位精度稳定，夹紧操作简单便捷，操作人员只需锁紧顶部单个螺母即可完成零件装夹，大幅缩短单件装夹的辅助时间，适配批量零件的高效加工需求。
