高精度Shimano规格自行车传动链节结构

自行车链条作为人力代步车辆、运动竞技自行车传动系统的核心承载部件，广泛应用于城市通勤车、山地越野车、公路竞速车、折叠便携车等各类两轮自行车产品中，同时也可适配部分轻型电动助力车、人力三轮代步车的传动结构，承担着将脚踏曲柄输出的旋转扭矩传递至后轮花鼓、驱动车辆向前行进的核心功能，其结构精度、配合间隙直接决定了传动系统的动力传递效率、换挡流畅度与整车骑行体验。

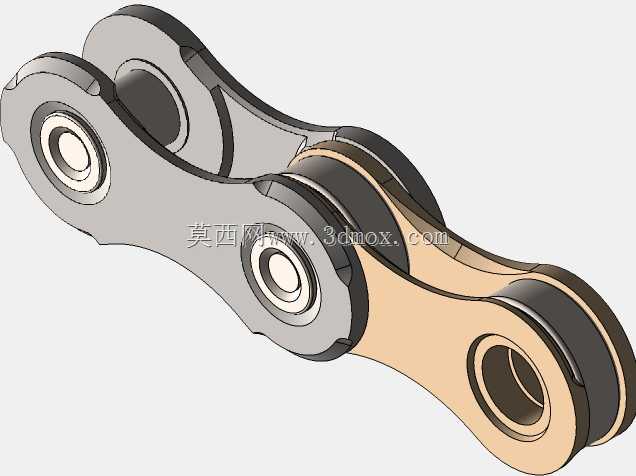

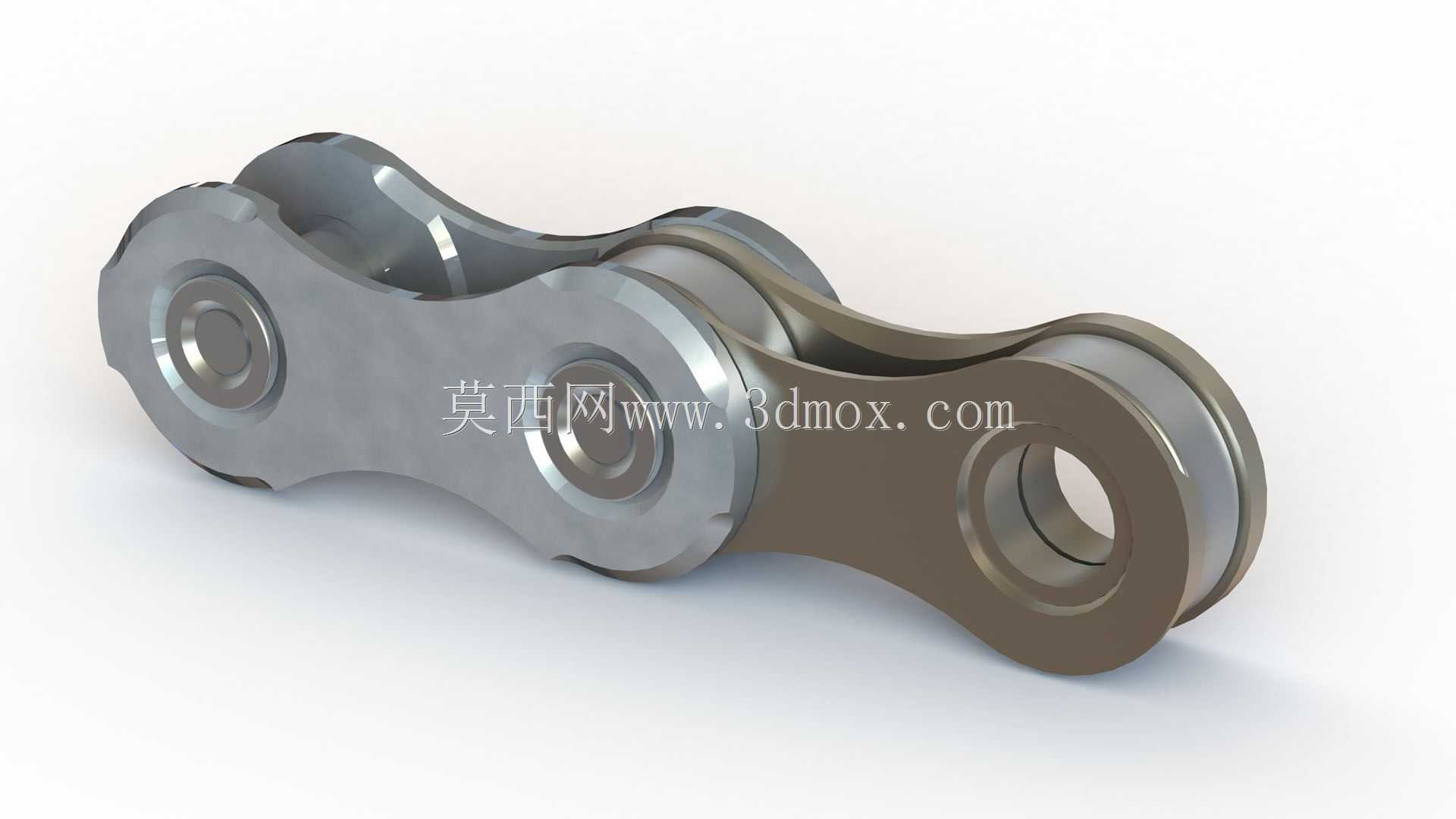

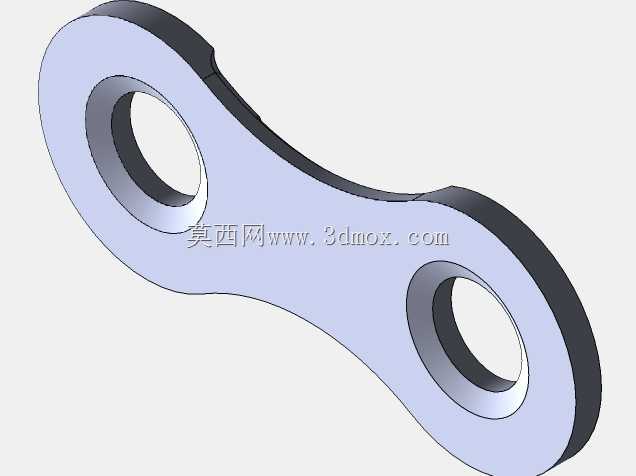

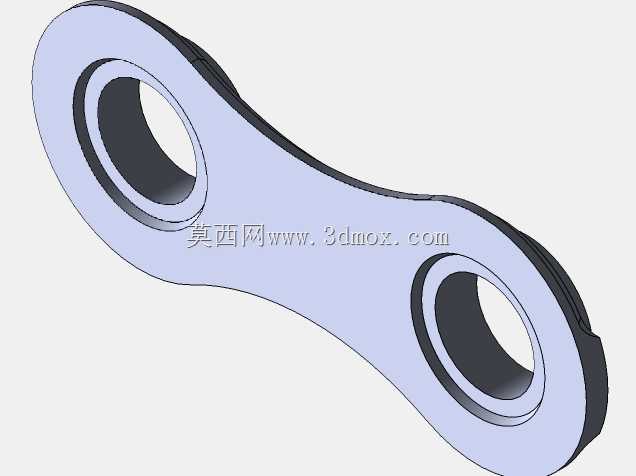

本次设计的链节结构针对市售主流Shimano规格变速链条做了1:1实测绘建模，完全还原了该规格链条非对称结构的设计特征——区别于传统对称结构的老式单速链条，该款变速链条的内外链板采用差异化轮廓设计，四个链板的外形、开孔位置、弯折角度均不相同，这种非对称设计能够更好地适配多级飞轮的变速换挡动作，在链条横向跨齿切换挡位时，链板边缘能够顺滑贴合飞轮齿片侧面，避免换挡卡顿、掉链等问题，同时非对称的链板轮廓也能在同等材料厚度下提升链节的侧向抗弯折强度，应对越野骑行时链条受到的侧向冲击力。

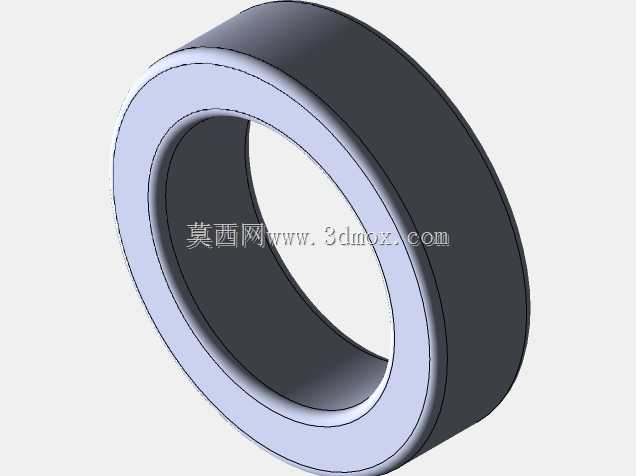

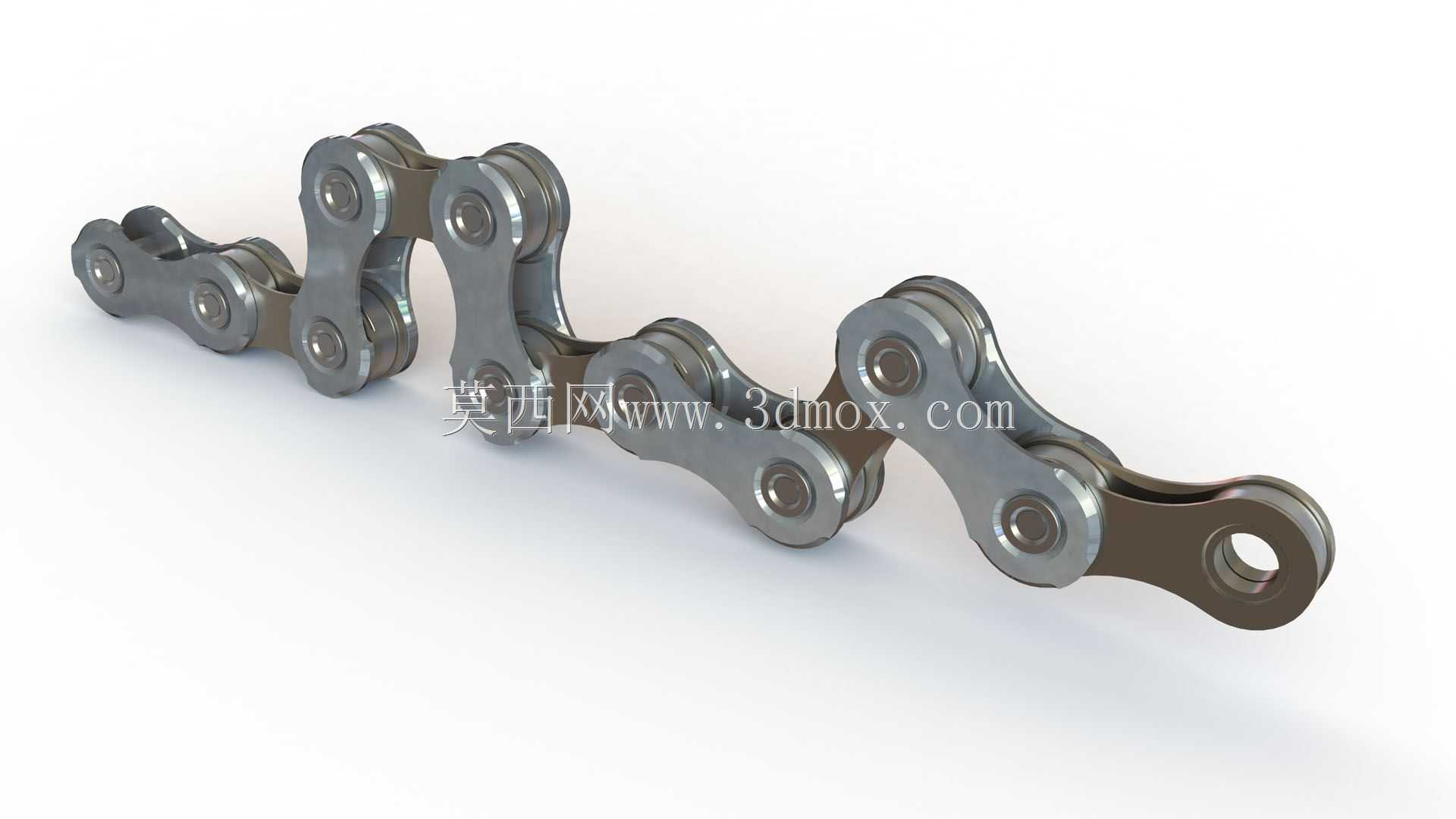

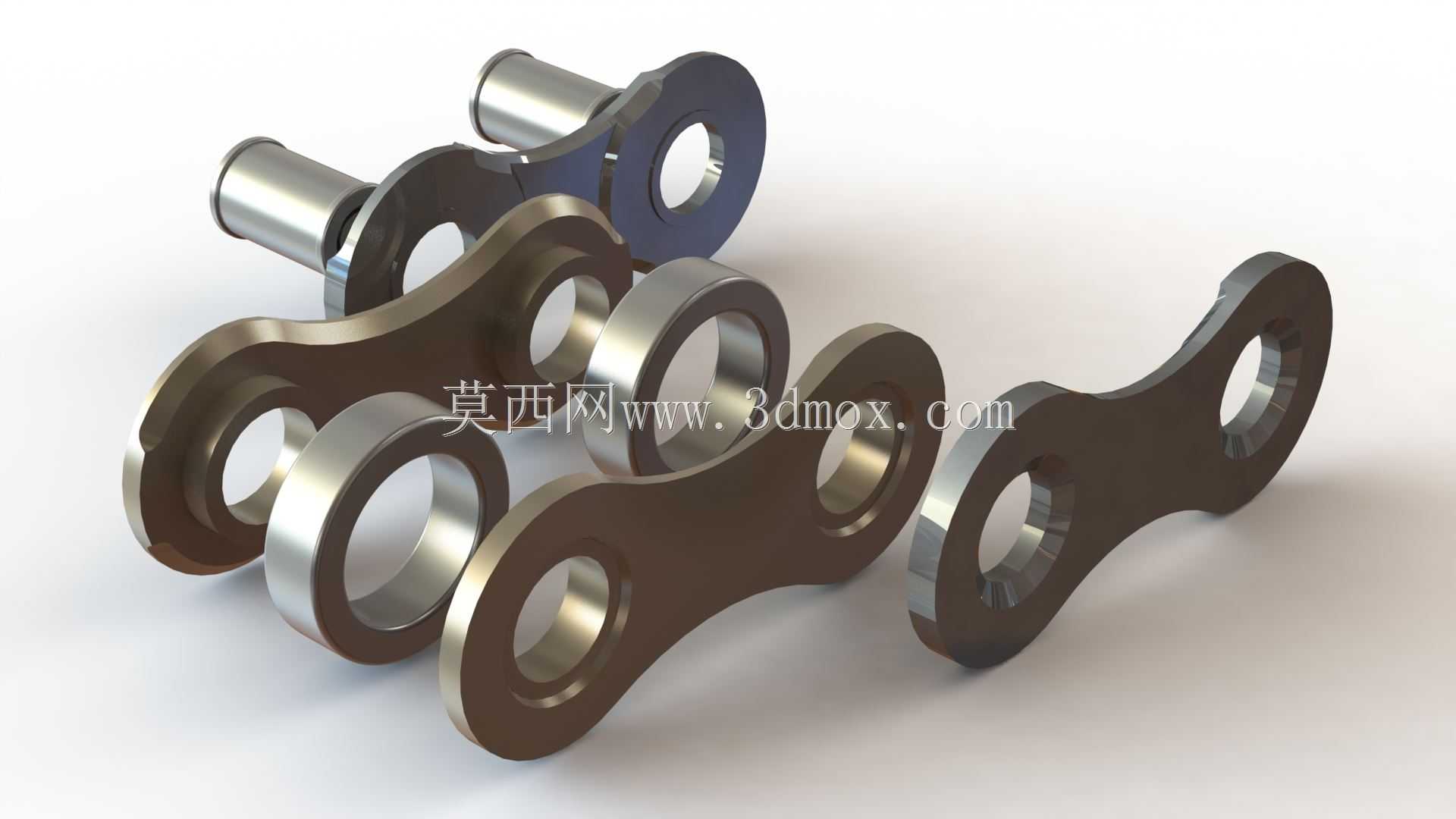

设计过程中首先对实物链节做了全尺寸测绘，精准还原了销轴的直径、链板的厚度、内外链节的铰接间隙、链板开孔的中心距等核心安装尺寸，确保模型的铰接转动角度与实物完全一致，相邻链节可实现±15度范围内的自由弯折，能够顺畅绕经不同齿数的牙盘与飞轮齿片，不会出现运动干涉。模型还原了外链板与内链板的压合装配关系，销轴与外链板采用过盈配合、与内链板的套筒采用间隙配合的结构特征，同时还原了链板表面的冲压倒角、销轴两端的铆压封边等细节，能够直观呈现链条的装配逻辑。

从安装边界来看，该规格链节的节距符合主流变速自行车的链条标准尺寸，可与同规格的链条销轴、链板通用替换，适配市面上绝大多数8-11速的变速传动系统，安装时仅需使用专用截链器将对应链节压入即可完成链条的拼接或修复，无需额外的改装加工。针对传统对称链条使用截链器拆开后销轴容易脱落、链板错位的问题，该非对称结构的链节在设计时优化了链板与套筒的配合定位，拆开后内链板与套筒不会轻易松脱，仅需替换对应损坏的单节链节即可完成链条修复，大幅降低了骑行途中的维修难度，也减少了整条链条更换带来的材料浪费。
