布达佩斯大学机械工程专业圆锯设备结构设计

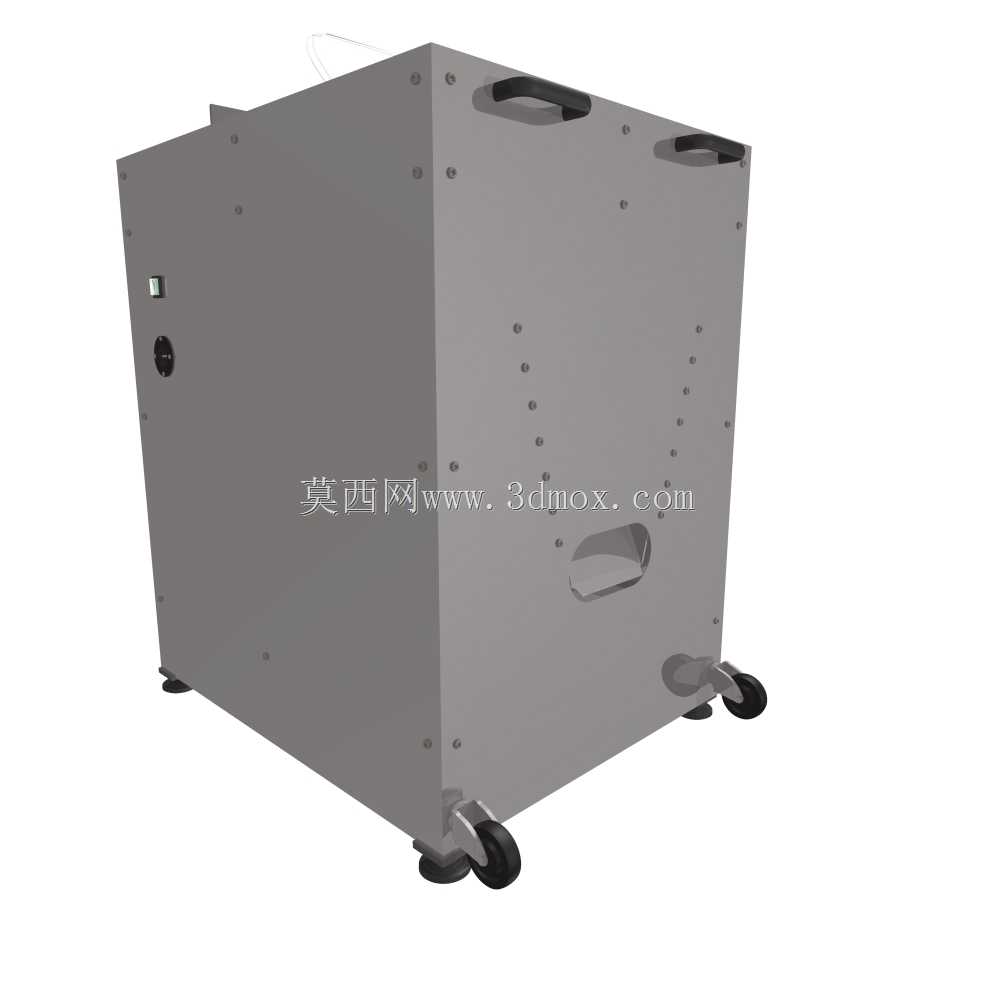

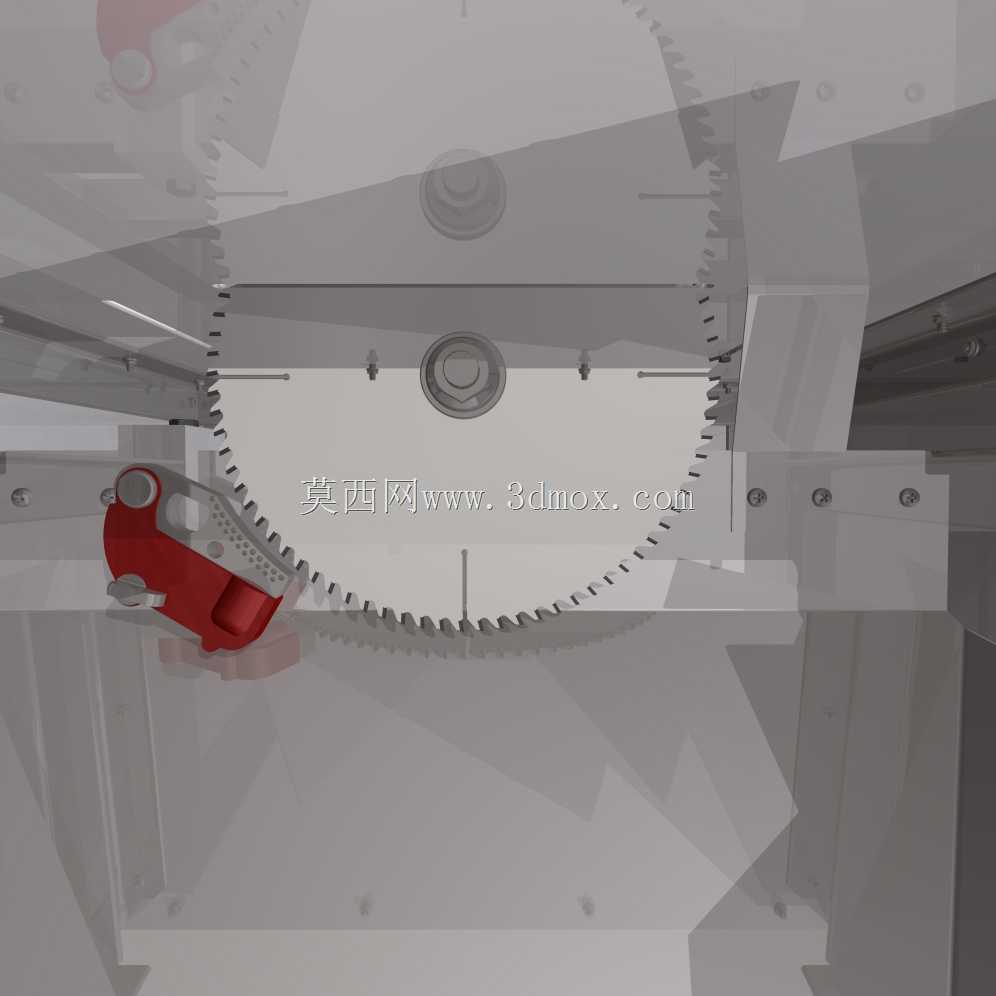

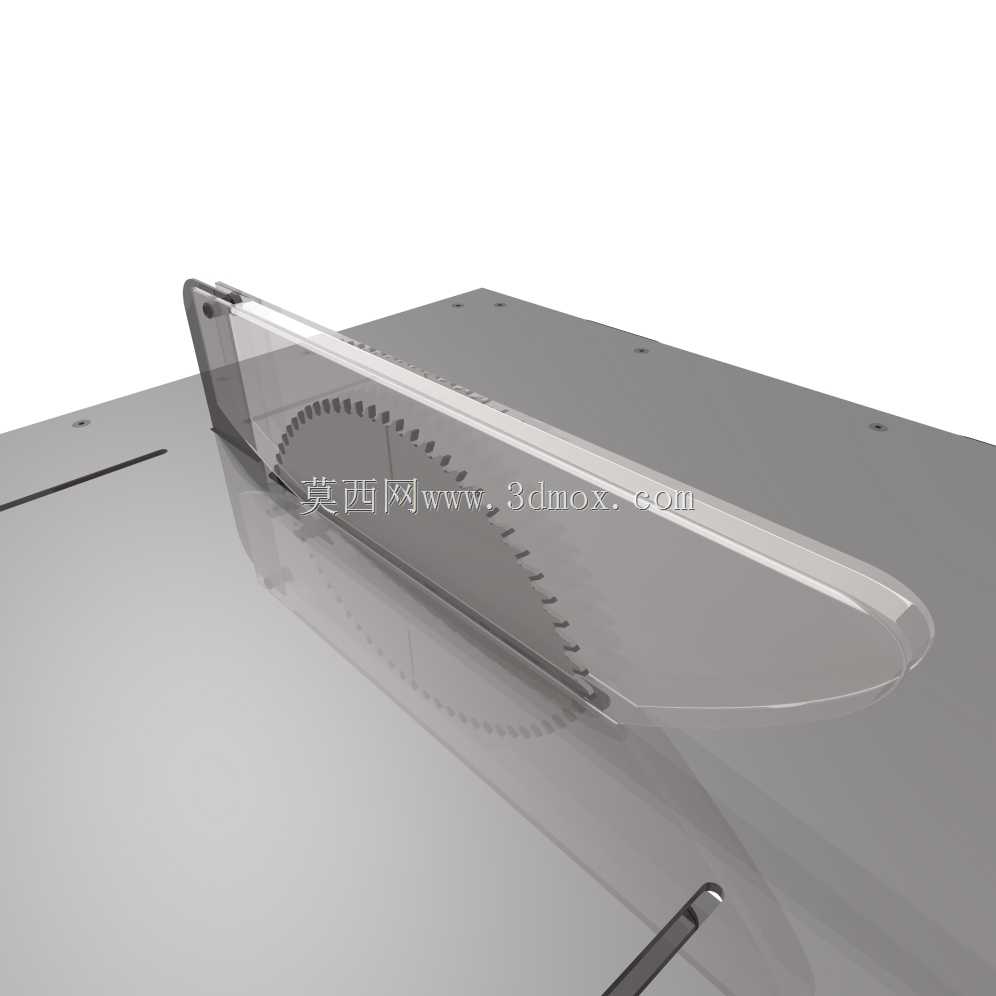

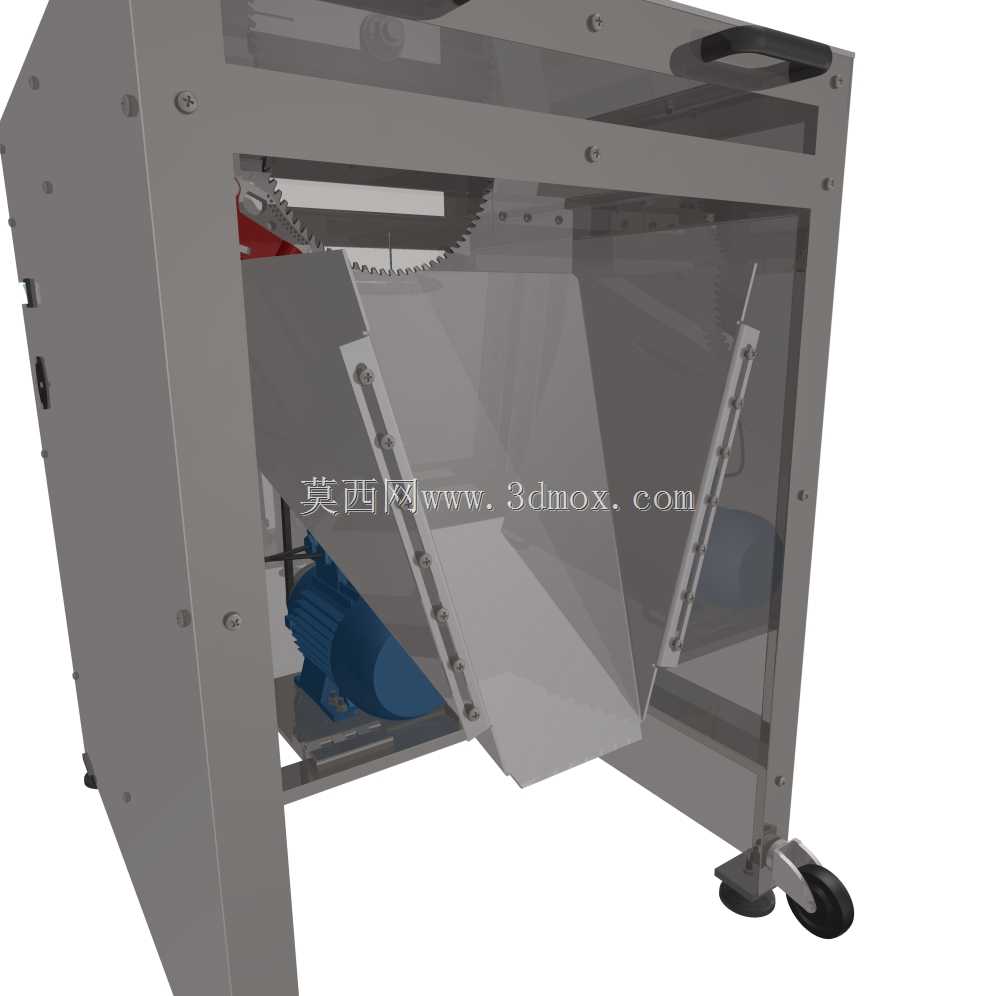

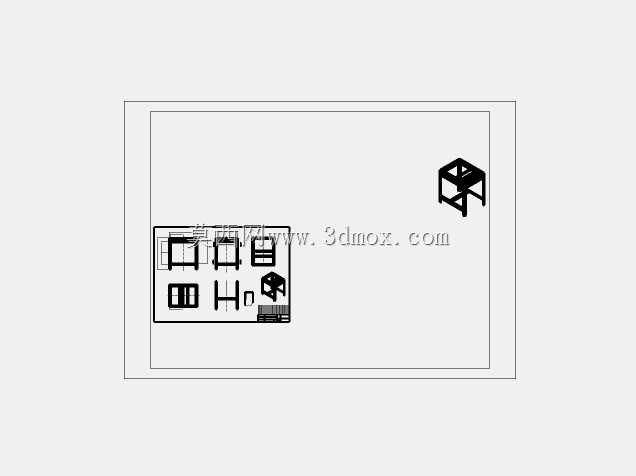

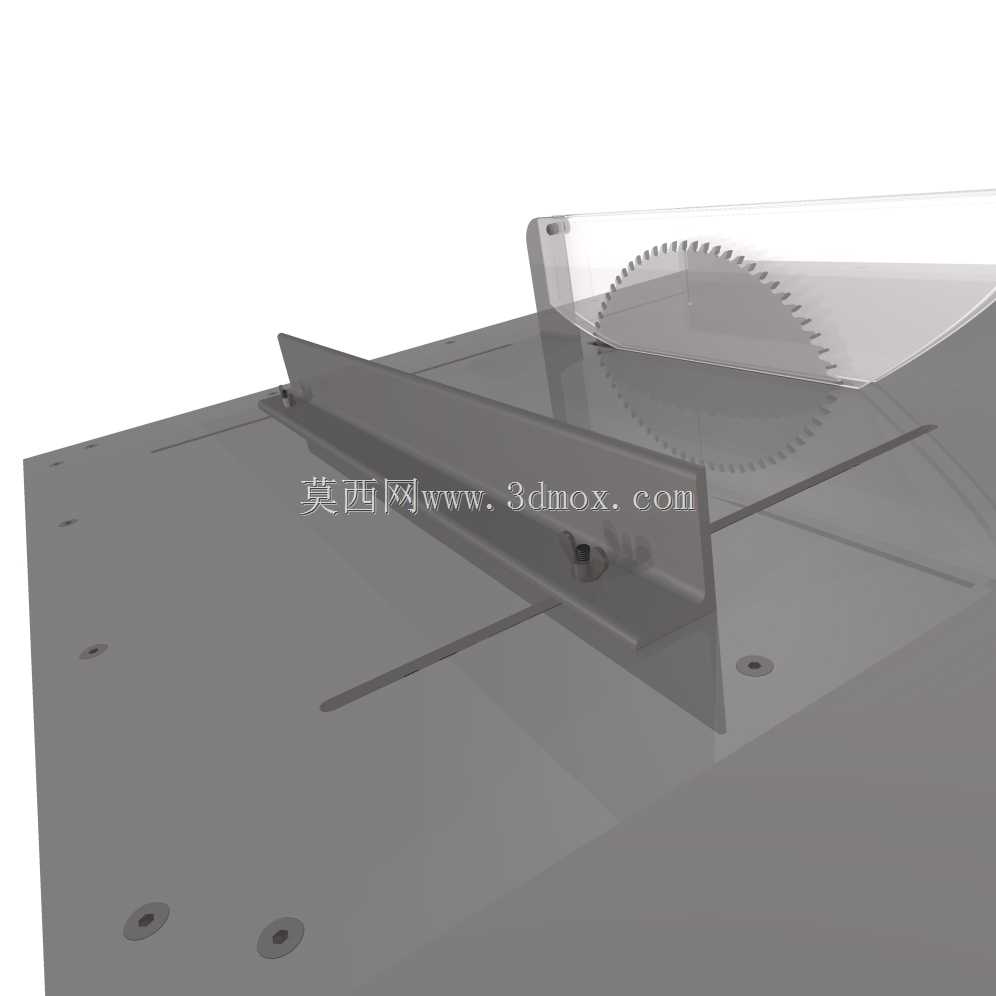

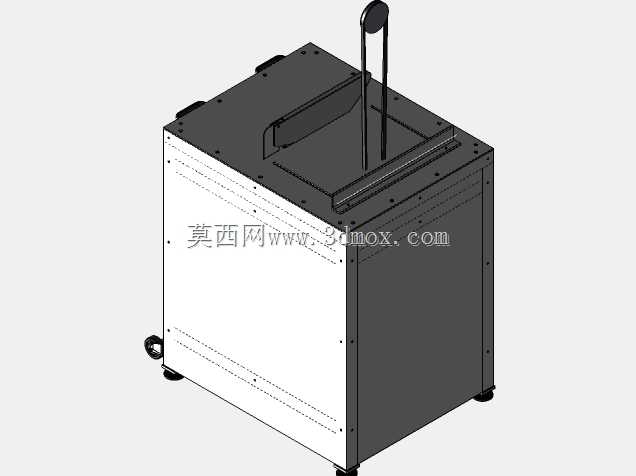

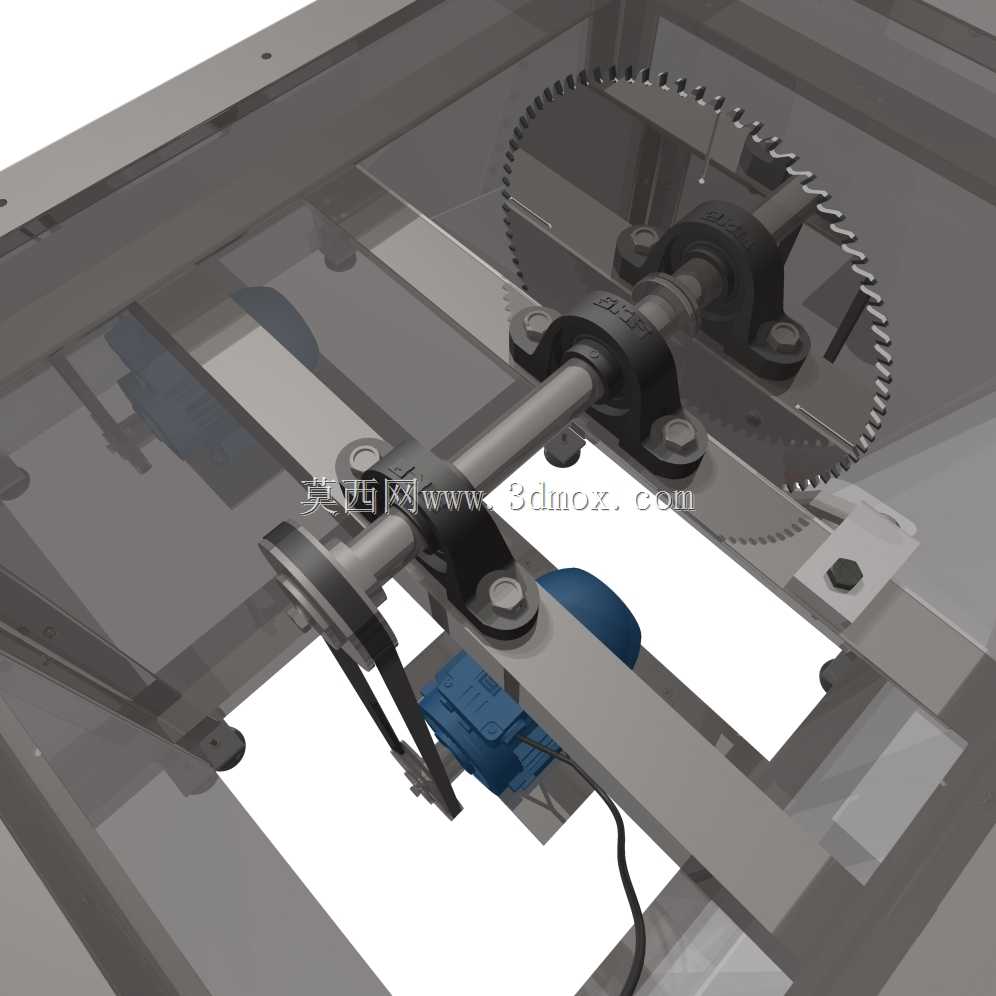

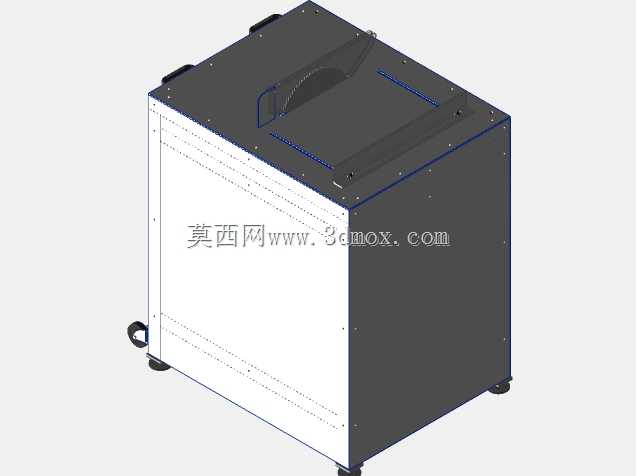

这款圆锯设备主要面向中小型金属型材、硬木方料的定长锯切作业场景，常见于小型五金加工车间、家装木作工坊、教学实训场地等对锯切精度有基础要求、设备投入预算有限的使用场景，可完成碳钢方管、铝型材、硬木枋、PVC厚板等常见型材的直切加工，相比手持切割机具备更高的加工稳定性与操作安全性，能有效降低操作人员的手持作业疲劳，减少锯切过程中的物料抖动带来的切口崩边、尺寸偏差问题。设备整体采用框架式焊接机架作为承载基础，机架采用标准矩形钢管拼焊成型，安装底面预留了地脚螺栓固定孔位，可直接固定在水泥工作台或钢制工装台面上，整体安装边界控制在紧凑的台式设备尺寸范围内，无需占用过大的车间场地空间，适配小型加工场地的布局需求。传动系统采用两级传动设计，动力端通过带传动结构连接驱动电机与中间传动轴，带传动可在锯片遇到硬质点卡滞时起到过载缓冲作用，避免电机堵转烧毁，同时可通过更换不同直径的带轮调整锯片的额定转速，适配不同材质的锯切线速度要求；中间传动轴通过带座轴承固定在机架横梁上，轴端安装大直径扇形齿轮与锯片进给机构联动，实现锯片的弧线进给动作，进给过程平稳无卡顿，齿轮传动的恒定传动比可保证进给速度均匀，避免进给速度突变导致的锯片崩齿、切口烧糊问题。锯片安装座设置了可调节的防护罩结构，可根据锯切深度调整防护罩的遮挡范围，仅露出作业段的锯片部分，最大化降低锯切过程中碎屑飞溅的安全隐患；工作台面预留了物料靠栅安装位，可快速加装定位靠栅实现批量物料的定长锯切，无需反复测量划线，提升批量加工的效率。设计过程中充分考虑了日常维护的便捷性，带座轴承均采用标准外球面轴承，磨损后可快速更换，传动带采用标准V带，市面采购替换十分方便，电机安装座设置了长条形调节孔，可快速调整传动带的张紧度，无需复杂的拆装操作即可完成日常维护保养。整体结构没有采用复杂的电控与精密部件，制造成本低廉，运行可靠性强，适合教学场景下的机械传动原理演示，也可经过简单调整后直接投入小型加工作业使用。
