模态分析-有限元分析

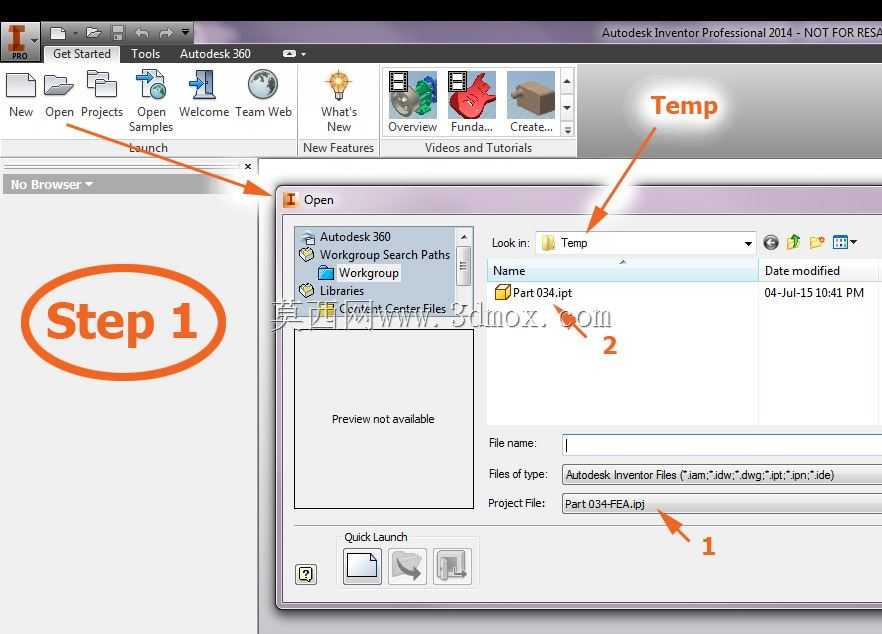

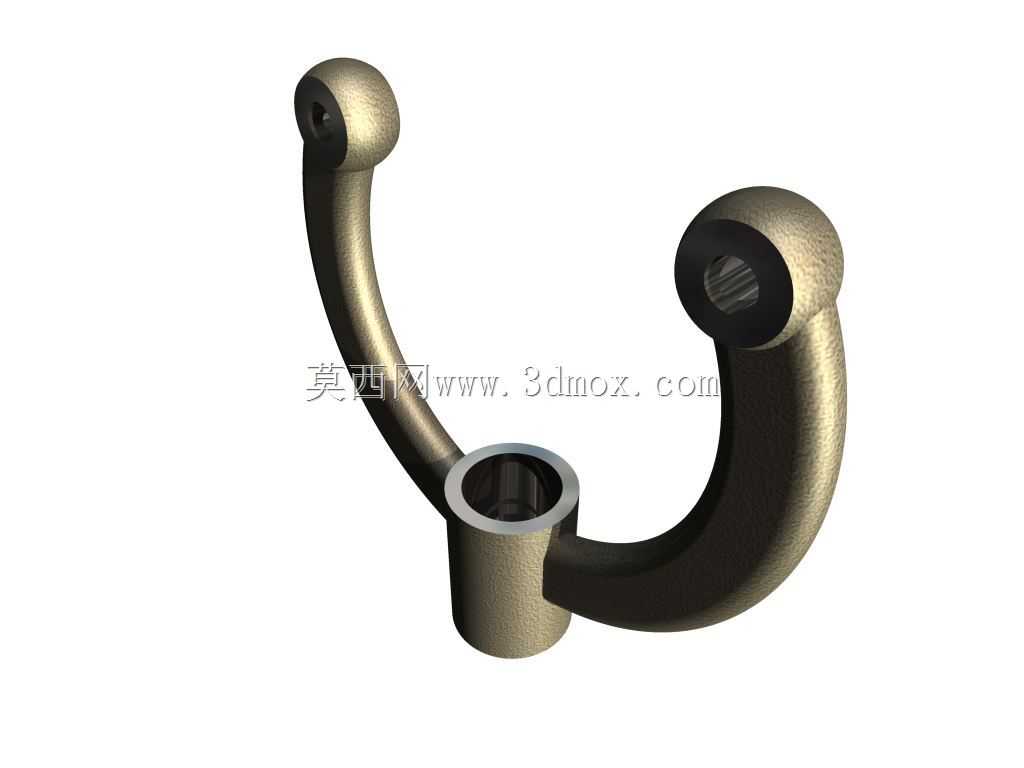

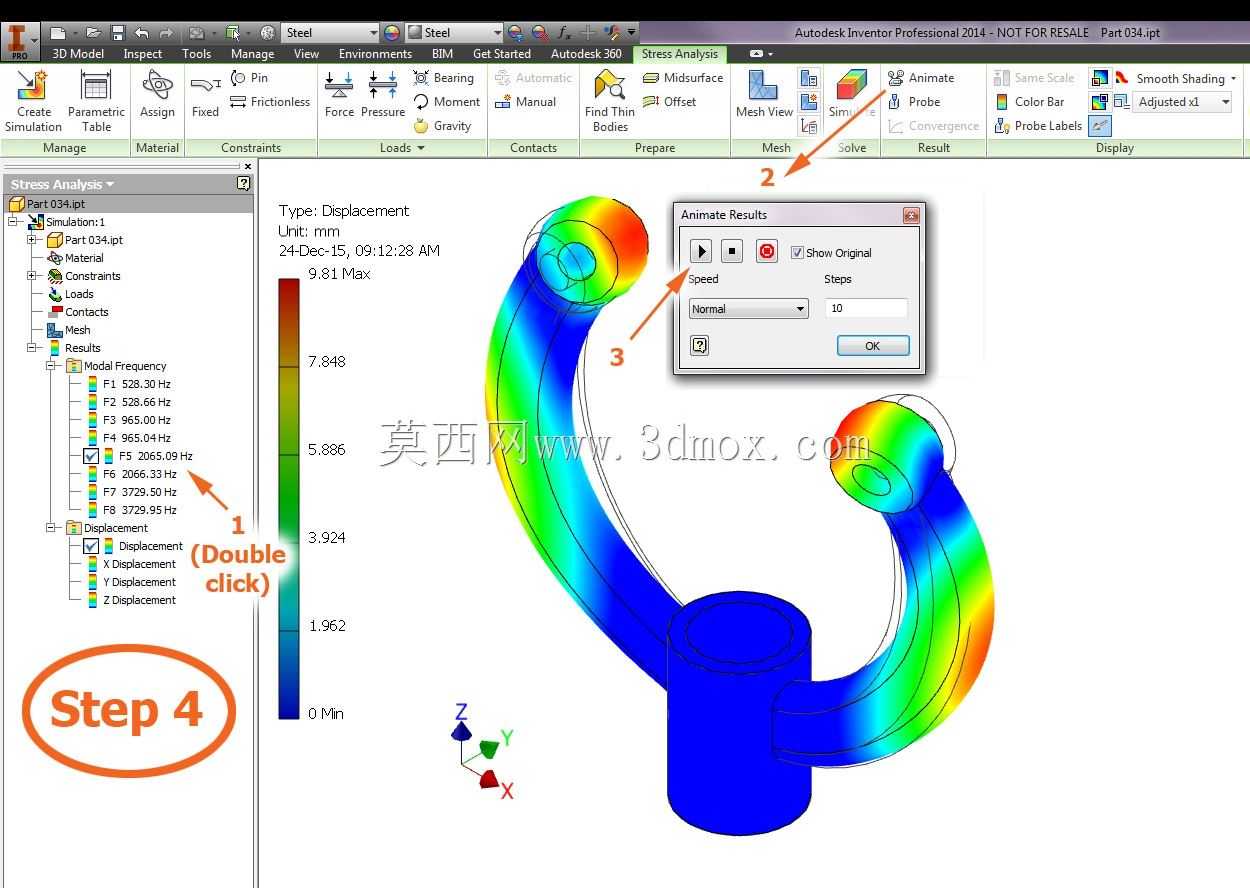

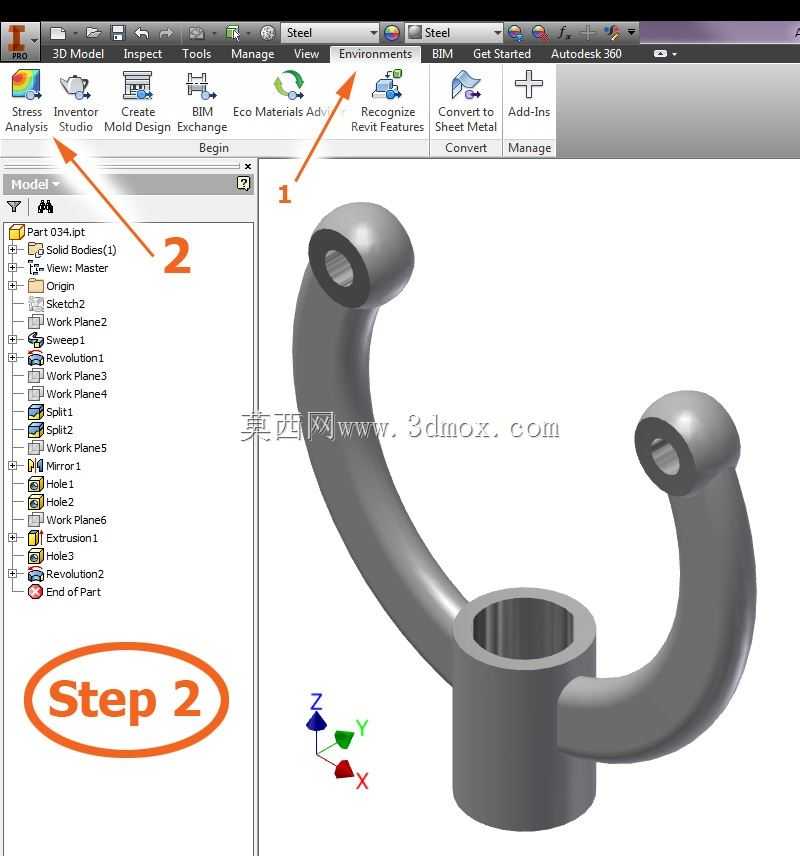

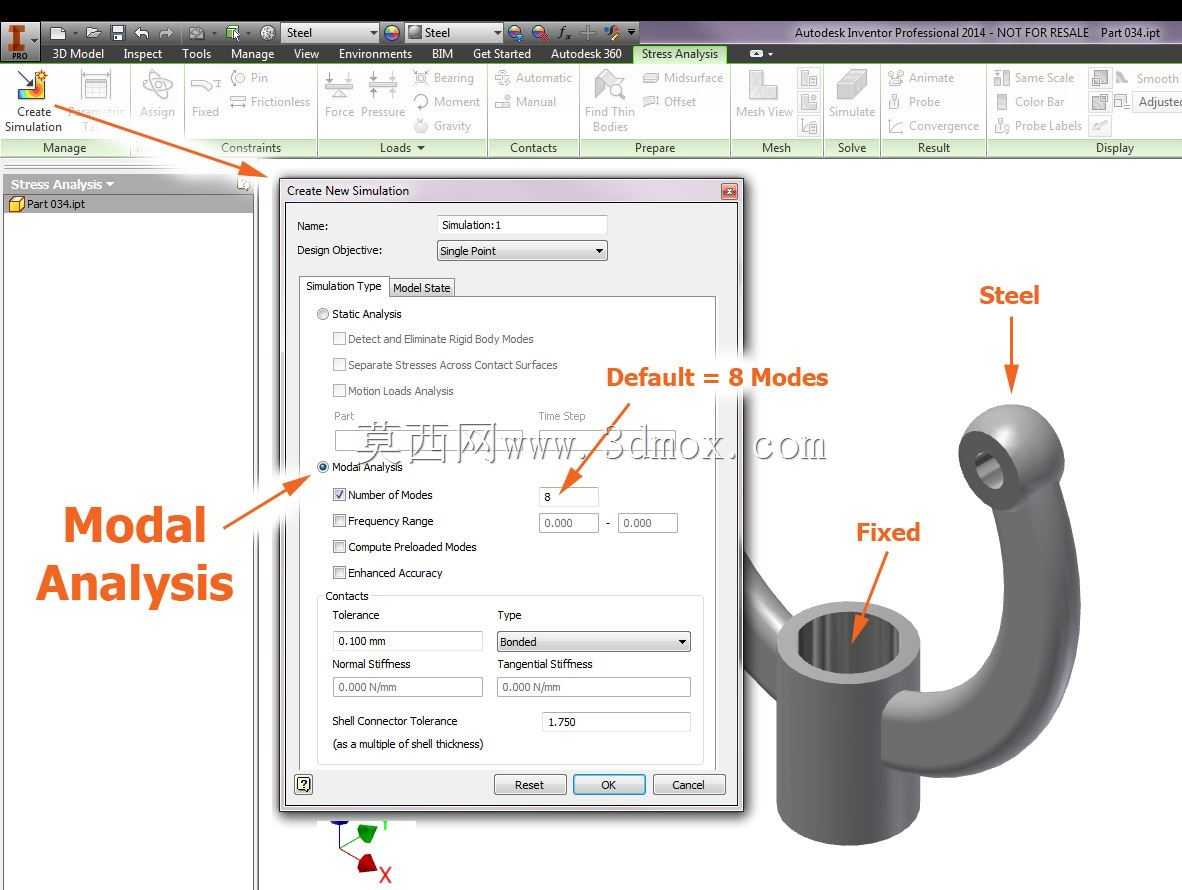

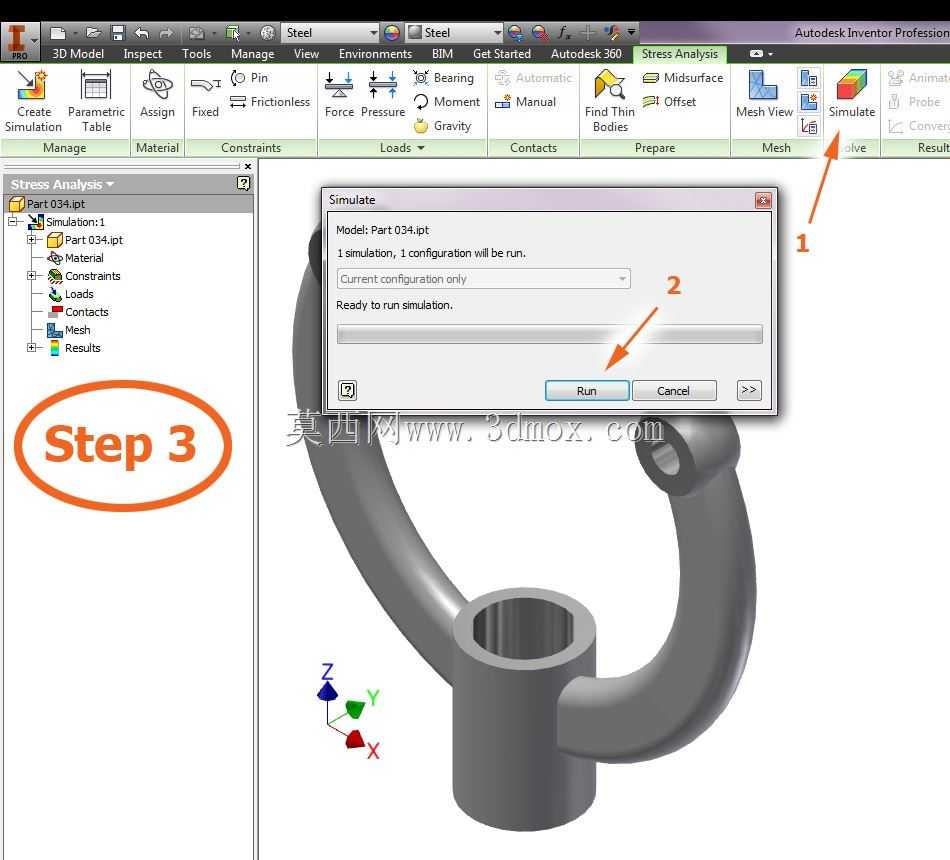

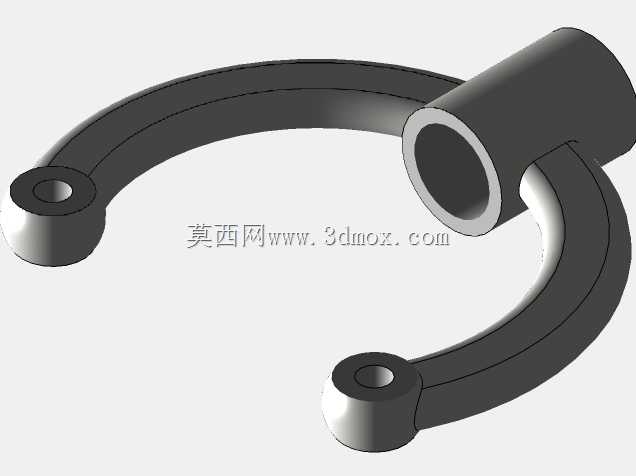

这是一个使用Autodesk Inventor 2014中的FEA模块对零件进行模态分析的示例。当我们想要了解某个刚体在发生特定振动时的共振频率时，模态分析非常有用。例如，如果你从电源上断开一个电机（正在旋转），然后把手放在电机定子上直到电机停止，你会感觉到电机在这个过程中是如何得到一些最大的振动的。当电机总成达到某一谐振频率时，会出现任何一个峰值。当旋转部件更不平衡时，它们更为明显。这里，刚性部件是我的100个部件相册中的“部件034.ipt”（参见：部件031…040-100个CAD部件的CAD相册）。随信附上模型和图纸（IPT、IDW和PDF格式）。查看下面的视频，您可以看到零件在第5个共振频率（2065.09 Hz）上的变形。随附文件“Avis.zip”，其中包含8个剪辑，对应刚性零件的前8个共振频率。第五个是下面的视频部分。如果您使用Inventor 2014、2015。。。如果你想自己再现整个情况，你必须运用所附的四张图片中所示的四个步骤。在此之前，您必须创建一个目录，在其中下载此项目附带的所有文件（此处命名为“Temp”）。步骤1：将附带的“Part 034.ipj”项目设为默认，并打开“Part 034.ipt”步骤2：激活“Environment”选项卡并选择“Stress Analysis”工具步骤3：激活“Simulate”工具点击“运行”第4步：在浏览器中选择“F5”模式频率，然后从“结果”面板激活“动画”工具，点击“播放”按钮；现在您将看到零件变形，如视频部分所示。如果您与Inventor合作，并希望将相同的过程应用于另一个零件（如我提到的100个零件的相册中的零件），则必须应用一个简单的过程，如下所示。请参阅图片“分离模态分析.jpg”。打开不同的零件，然后激活“环境”选项卡，并像以前一样选择“应力分析”。现在你必须在图片中显示屏幕。激活工具“创建模拟”并选择选项“模态分析”，默认接受8种模式。激活“材料”面板中的“分配”工具并选择材料（“钢”或“钢”，例如“碳”）。激活“约束”面板中的“固定”工具并选择零件的固定面（零件034的圆柱形内表面）从上面激活步骤3中的“模拟”并继续执行步骤4。如果不使用Inventor，如果您的CAD软件包含FEA模块，您必须应用类似的程序。请欣赏
