适配52mm轮胎的微型电机安装固定结构

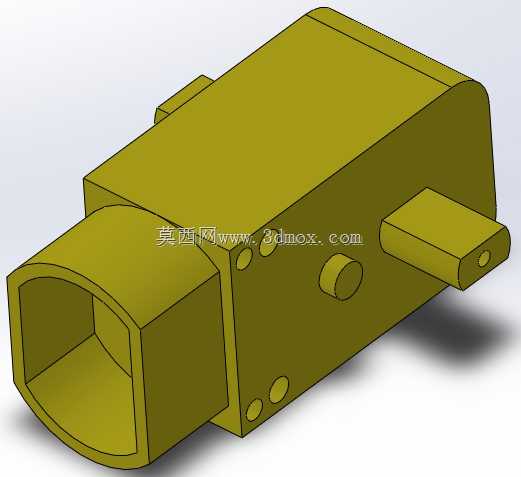

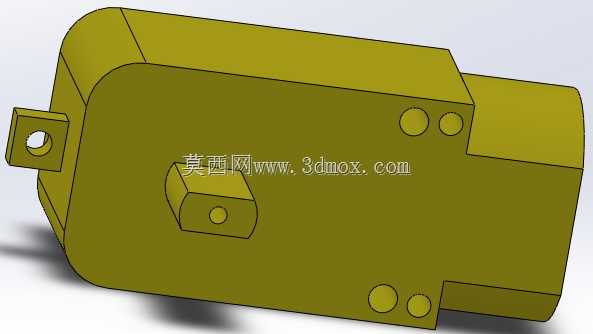

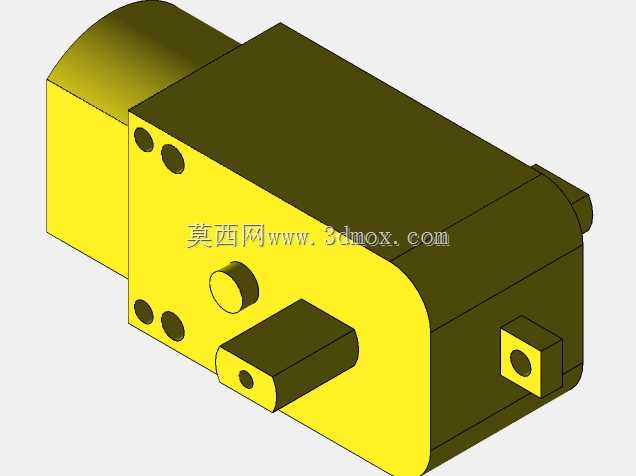

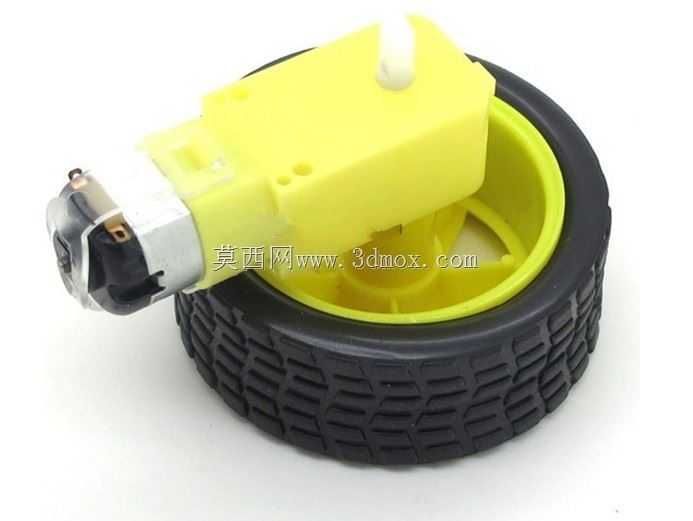

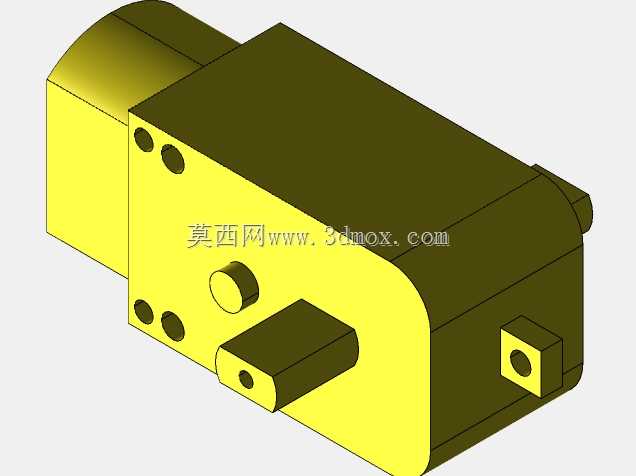

这款微型电机安装结构，主要面向小型智能移动机器人、桌面级教学实验小车、小型玩具车以及简易自动化巡检小设备的行走动力单元设计，是连接动力输出部件与行走轮的核心承载构件。在实际应用场景中，这类结构常被用于高校工程实践教学的智能车竞赛项目、青少年机器人创客制作、小型室内巡检机器人的行走模组搭建，也可适配简易AGV微型导引车的动力端安装，解决微型直流减速电机与行走轮的同轴固定、机身防偏转的核心问题。从功能特性来看，该结构充分匹配TT型微型减速电机的外形轮廓，安装位完全贴合电机的塑料减速箱壳体，预留的卡扣与安装孔位可以实现电机的快速卡装，无需额外设计复杂的压紧结构，同时能保证电机输出轴与配套轮胎的同轴度，避免电机运转时出现偏磨、抖动、动力传递损耗过大的问题。设计思路上，结构充分考虑了轻量化与安装便捷性的平衡，整体采用紧凑的布局设计，在保证电机固定强度的前提下尽可能压缩安装占用空间，适配小型移动设备内部局促的安装空间，同时兼顾安装操作的便利性，不需要复杂的工装就可以完成电机与轮组的组装。外形尺寸与安装边界方面，该结构专门适配外径52毫米的橡胶行走轮胎，安装后电机输出轴与轮胎轮毂的配合深度经过精准校核，既保证动力传递的可靠性，又不会出现轴端顶触轮毂内壁导致的运转卡滞；支架的安装孔位间距符合小型移动底盘的通用安装标准，可以直接固定在3mm-5mm厚度的亚克力、玻纤或者铝合金底盘上，横向与纵向的安装边界都经过优化，不会和底盘上的电池、控制板、传感器等其他部件产生安装干涉。结构本身在电机尾部预留了走线空间，方便电机电源线的引出与固定，避免轮组转动时剐蹭导线造成线路破损。实际使用中，这套安装结构可以让微型减速电机的动力平稳传递到行走轮胎上，在小车前进、后退、转向的过程中，都能牢牢固定电机位置，不会因为频繁启停、转向受力导致电机移位，有效提升小型移动设备行走机构的可靠性与耐用性，降低创客制作、教学项目中行走机构的调试难度，让开发者可以把更多精力放在控制逻辑与功能开发上，无需反复调整电机与轮组的配合精度。
