美蓓亚23LM系列NEMA23步进电机结构设计

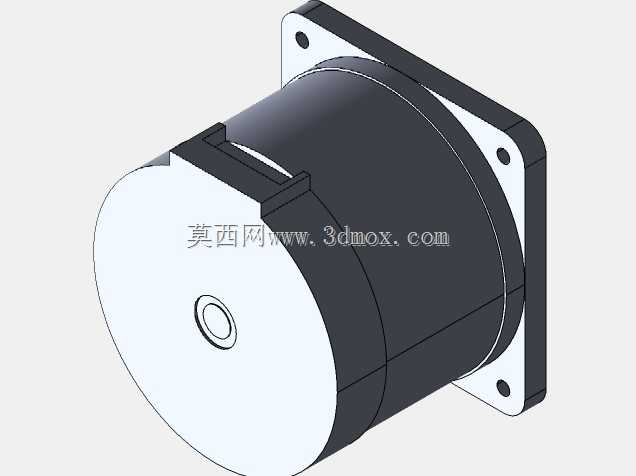

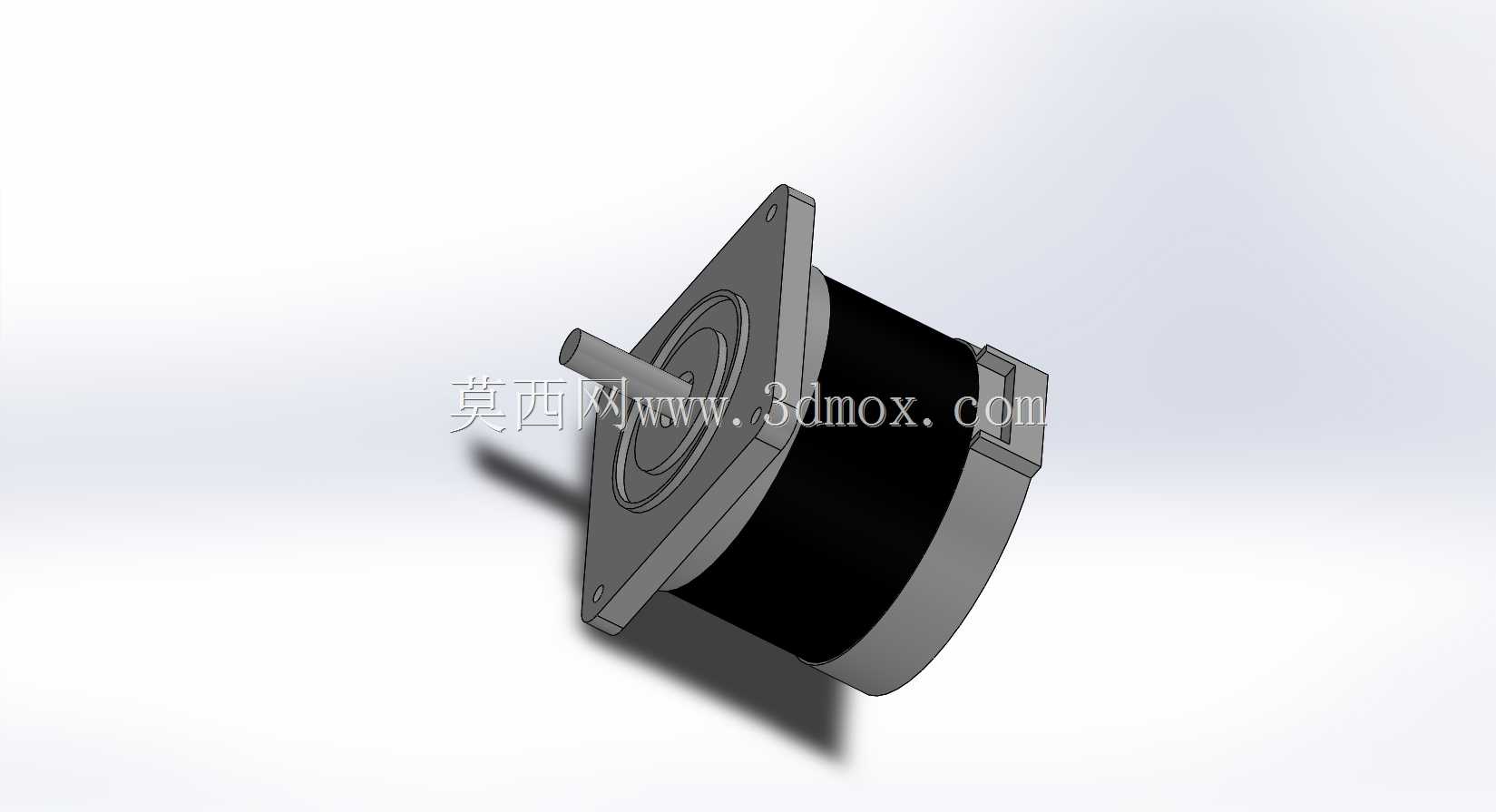

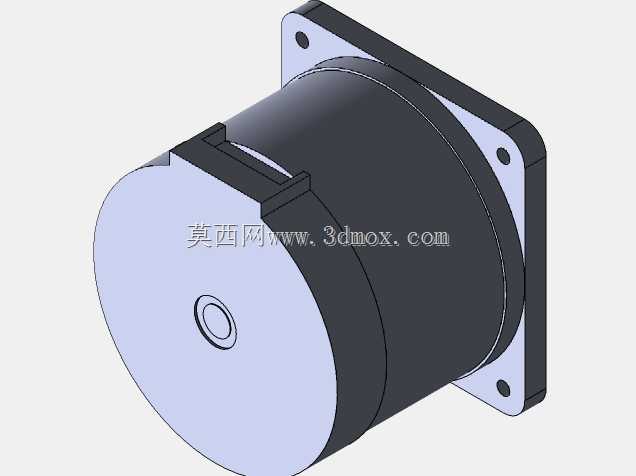

　　在小型自动化设备的传动选型环节里，57mm安装法兰规格的步进电机一直是兼顾扭矩输出、安装兼容性与成本控制的核心选项，这款美蓓亚出品的23LM-C355-P6V型号步进电机，正是针对桌面级数控设备、小型传送带模组、3D打印运动轴、点胶机位移平台这类对安装精度、运行稳定性有明确要求的场景设计的驱动部件。从实际安装边界来看，这款电机严格遵循NEMA23标准安装尺寸规范，方形法兰边长为57mm，法兰面上的四个安装孔呈对称分布，孔中心距适配行业通用的47.14mm标准孔位，安装孔采用通孔设计，可直接搭配M3或M4规格的内六角螺丝完成与设备安装面的固定，不需要额外加工转接板，能直接替换同规格的其他品牌步进电机，大幅降低设备改型的设计工作量。

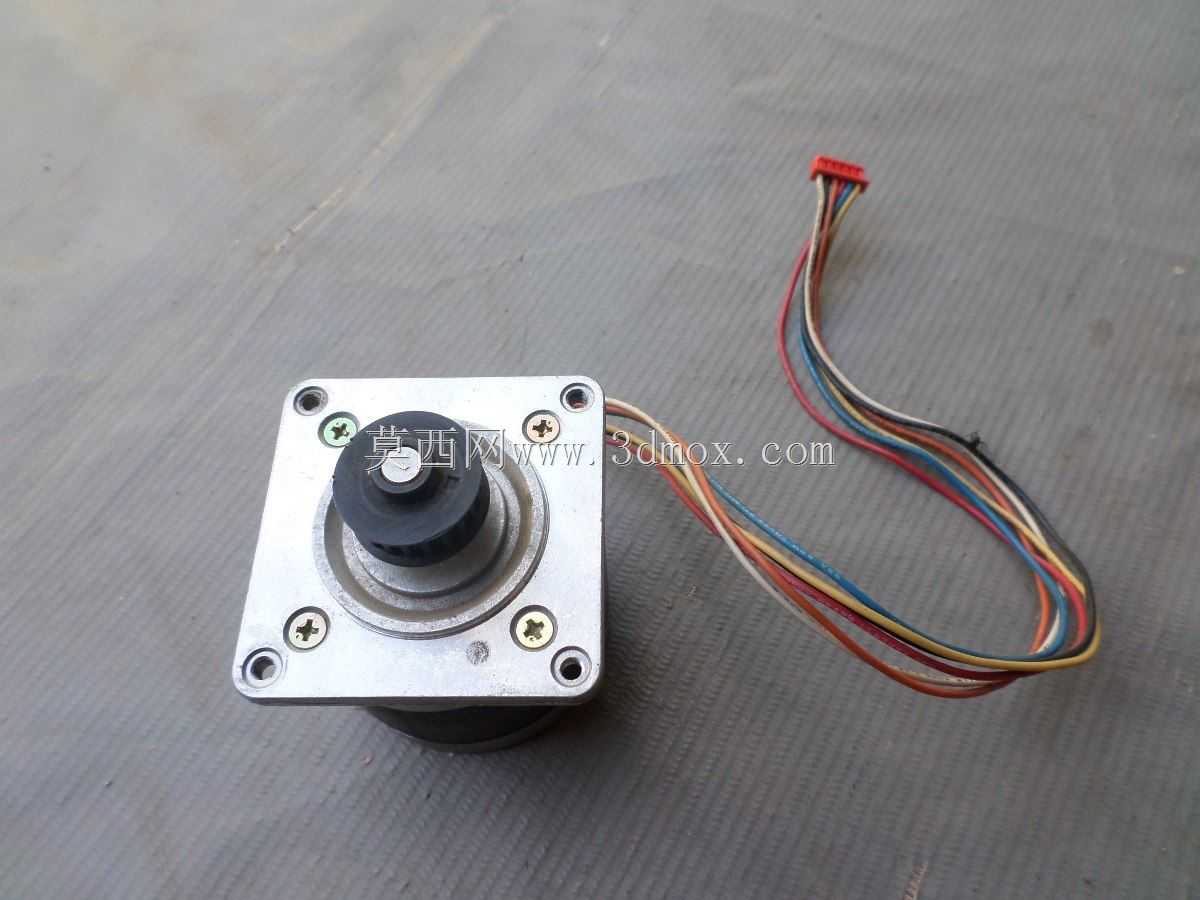

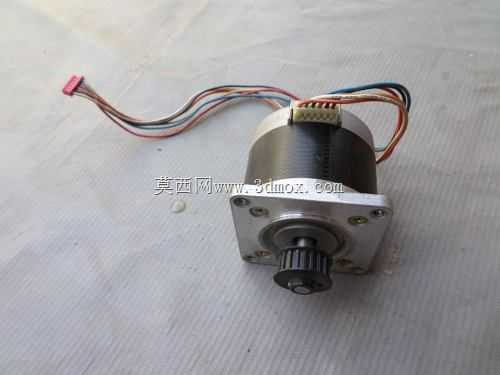

　　电机输出轴端自带同步带轮结构，适配常规的2GT同步带传动场景，轴伸端的定位台阶做了精加工处理，同步轮安装后径向跳动量控制在极小范围内，能避免高速运转时出现同步带跑偏、传动抖动的问题，对于做XY轴直线运动的平台来说，这种预装同步轮的结构可以省去工程师单独选型、压装同步轮的工序，也能避免自行压装同步轮导致的轴承受损、动平衡偏差问题。从功能特性层面来说，这款两相混合式步进电机的出线采用多芯彩色排线设计，不同颜色的线芯对应不同的相序，接线时可以直接通过线色区分A+、A-、B+、B-相序，不需要反复用万用表测量通断判断相序，能大幅缩短设备装配时的接线调试时间，排线末端做了整线加固处理，在设备长期运行产生振动的工况下，不会出现线芯从电机端焊点脱落的问题。电机本体的外壳采用镀锌钢板冲压成型，端盖与定子的配合面做了精密止口定位，装配后整体同轴度表现优异，后端盖的轴承采用预压结构设计，能抵消轴系运转时的轴向窜动，在频繁正反转切换的工况下，不会出现轴系松动、定位精度下降的问题。在实际设计适配过程中，需要注意电机本体的轴向长度预留足够的安装空间，这款电机的机身长度适配常规0.9N·m到1.2N·m扭矩区间的安装尺寸，选型时要核对运动轴的负载惯量匹配情况，一般来说负载惯量不超过电机转子惯量的10倍时，可以保证电机在低速运转时不会出现失步，高速运转时不会出现过冲。电机的安装面建议做平面度处理，平面度公差控制在0.05mm以内，

　　避免安装时电机法兰面受力不均导致端盖变形，进而影响轴承的运转寿命，固定螺丝的锁紧扭矩要控制在合理区间，M3螺丝锁紧扭矩建议不超过0.8N·m，避免螺丝滑牙或者法兰被压变形。从设计思路上看，这款电机没有追求过高的扭矩参数，而是把设计重心放在了安装兼容性、运行可靠性与装配便捷性上，针对小批量设备组装、非标自动化改型的场景做了很多细节优化，比如出线方向的设计预留了足够的弯折半径，在电机紧贴设备内壁安装时，不会出现线缆被挤压破皮的问题；输出轴端的同步轮已经做了动平衡校正，在300rpm以内的常用转速区间运转时，整机的振动和噪音都控制在较低水平，适合用在对运行噪音有要求的桌面级办公设备、实验室小型仪器上。在做三维结构适配时，

　　除了要预留电机本体的安装空间，还要注意出线端的线缆弯折空间，建议在线缆出线位置预留至少15mm的空间用于线缆走线与固定，避免线缆长期处于大角度弯折状态导致线芯断裂；如果是搭配同步带传动使用，要注意电机轴中心到从动轮中心的平行度公差，平行度偏差过大会加剧同步带的磨损，也会导致传动效率下降，一般来说两轴的平行度建议控制在0.1mm以内，同步带的张紧力要调整到合适区间，过松会出现丢步，过紧会加大电机轴的径向负载，缩短前端轴承的使用寿命。这款电机的结构设计完全贴合行业通用的安装规范，不管是做新设备的结构设计，还是做旧设备的部件替换，都可以直接套用对应的安装尺寸，不需要做额外的结构修改，对于结构工程师来说，这类标准化程度高的驱动部件，可以大幅缩短设计周期，减少非标加工的成本，也能降低后期设备维护的配件采购难度。
