冲击式水轮机水力发电设备结构设计

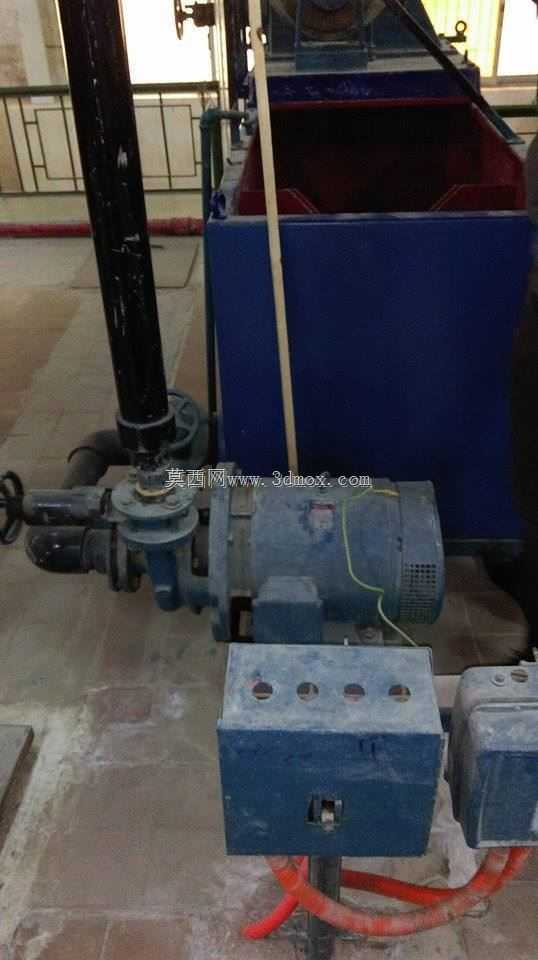

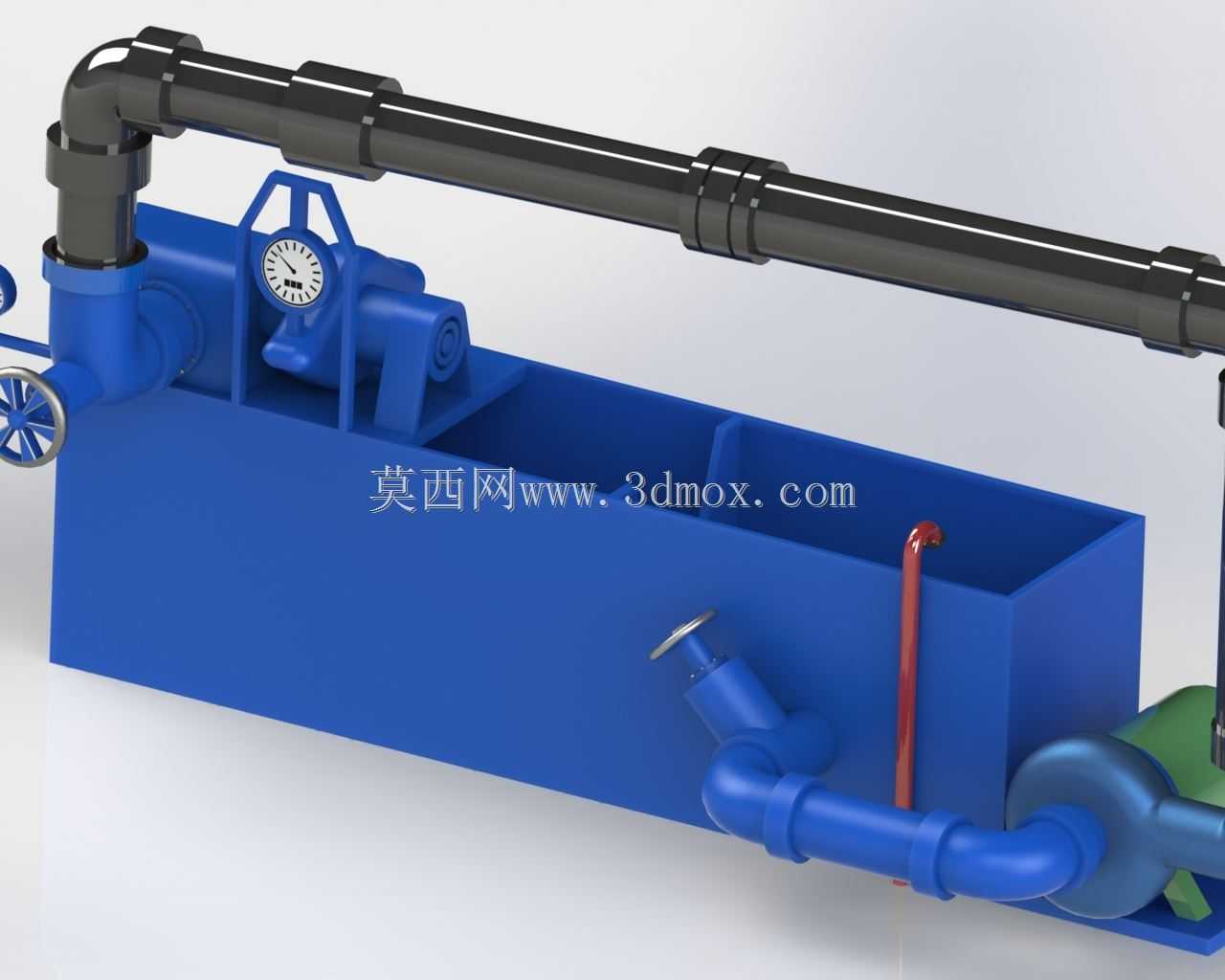

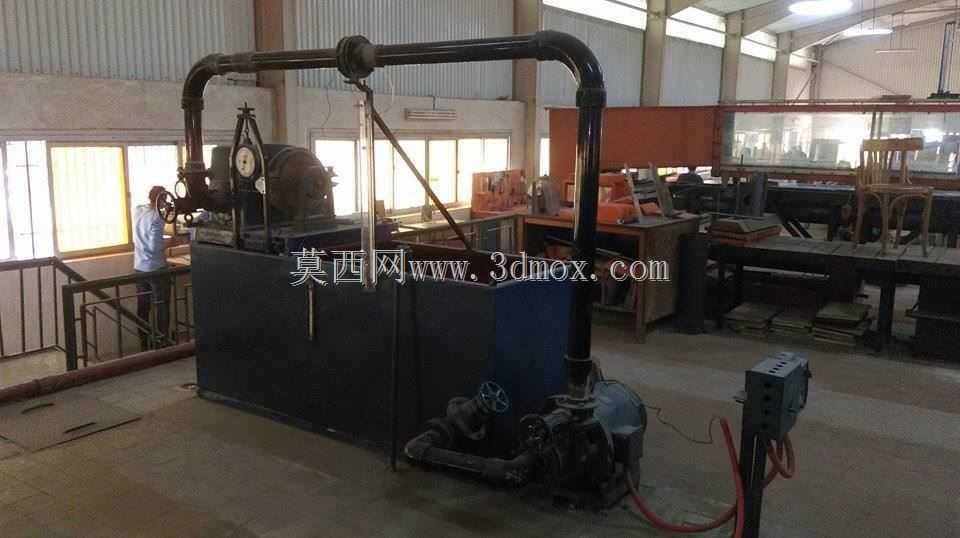

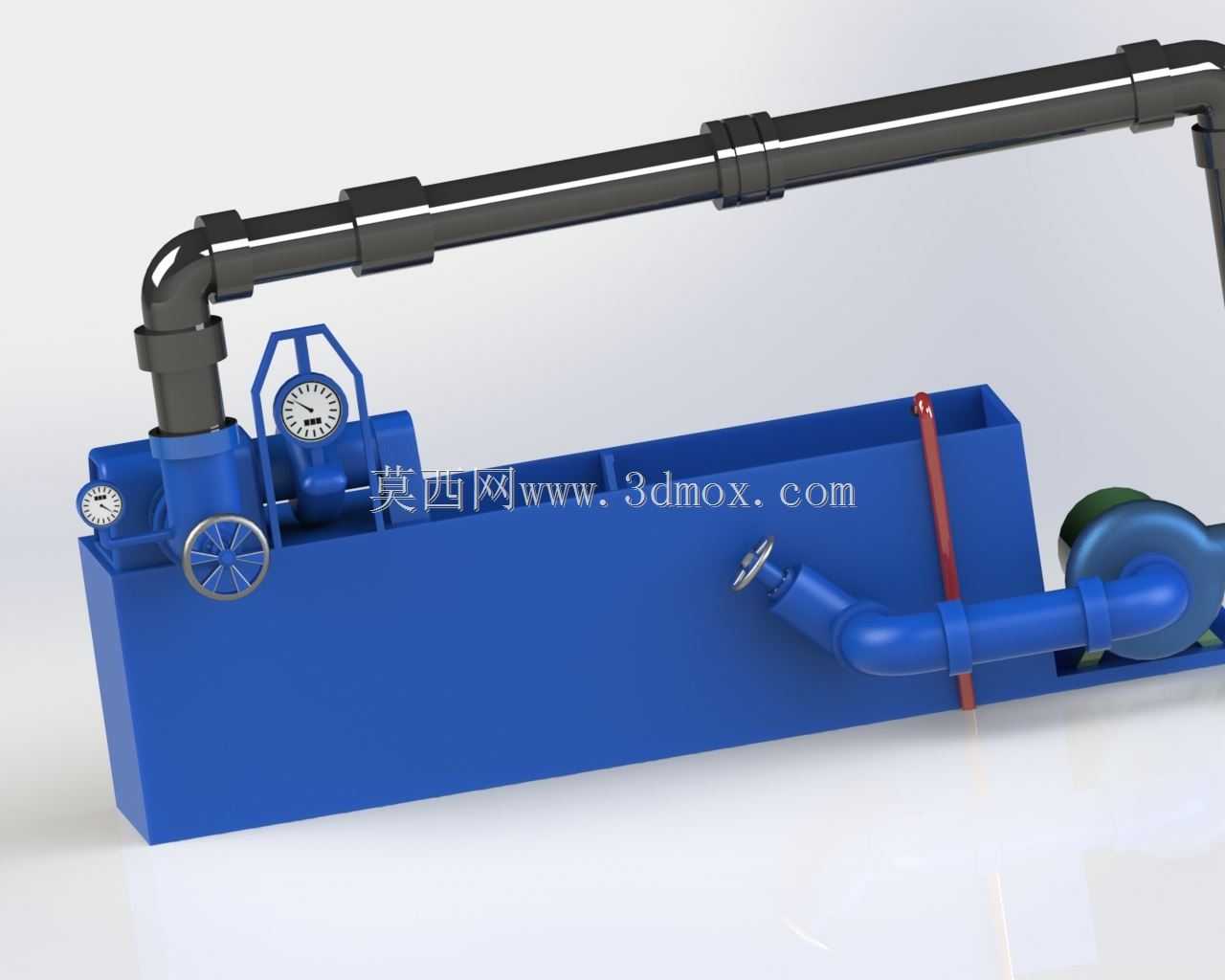

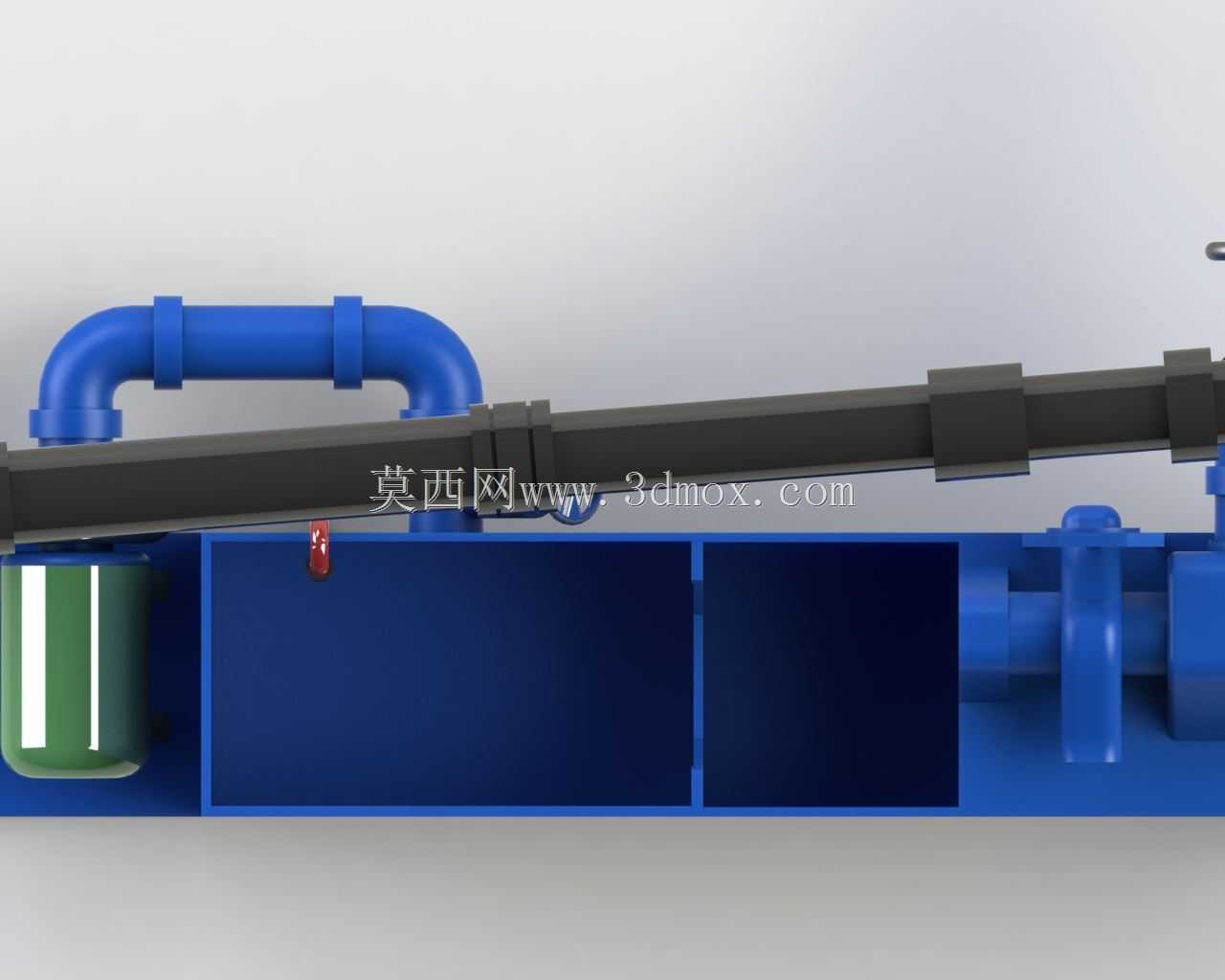

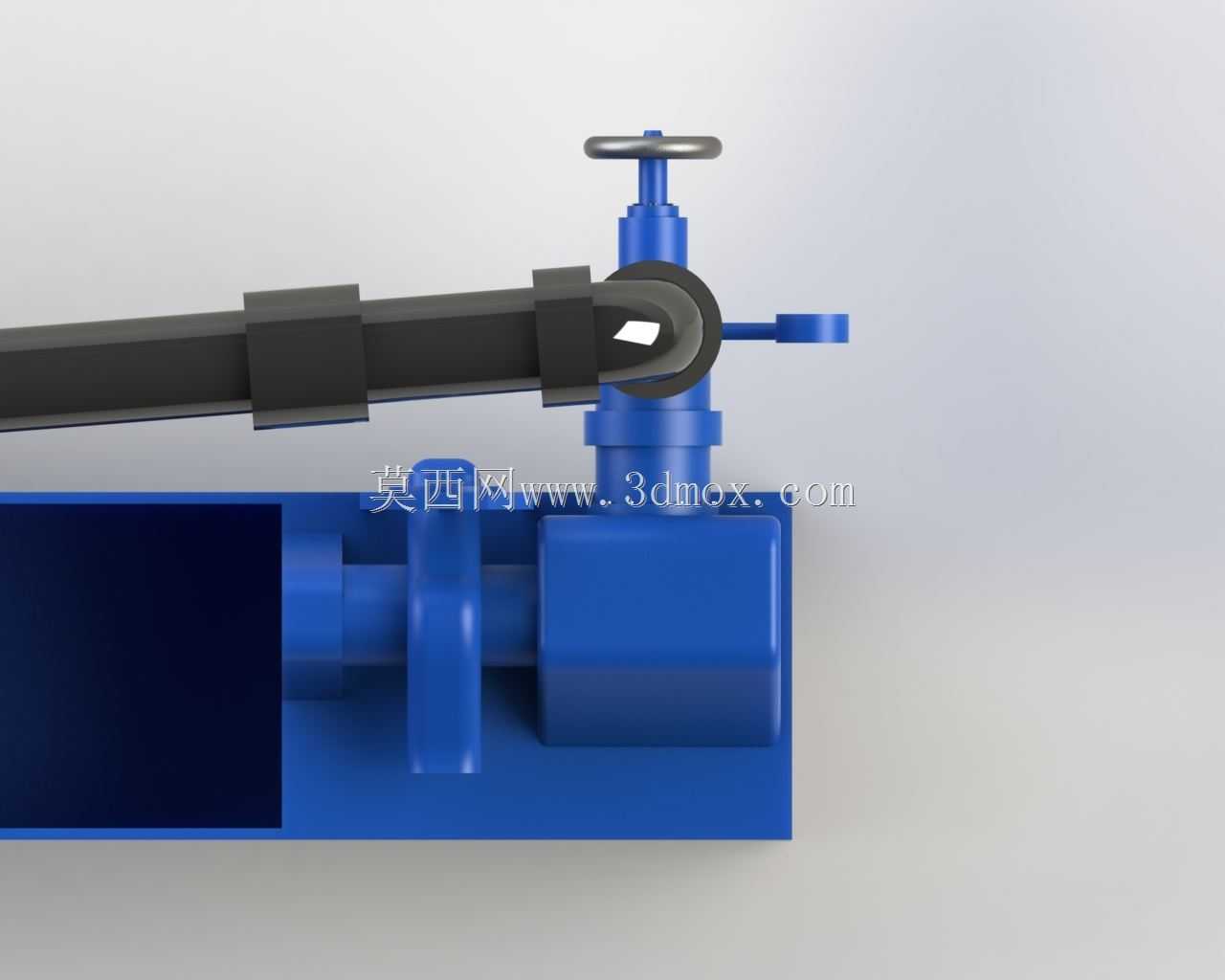

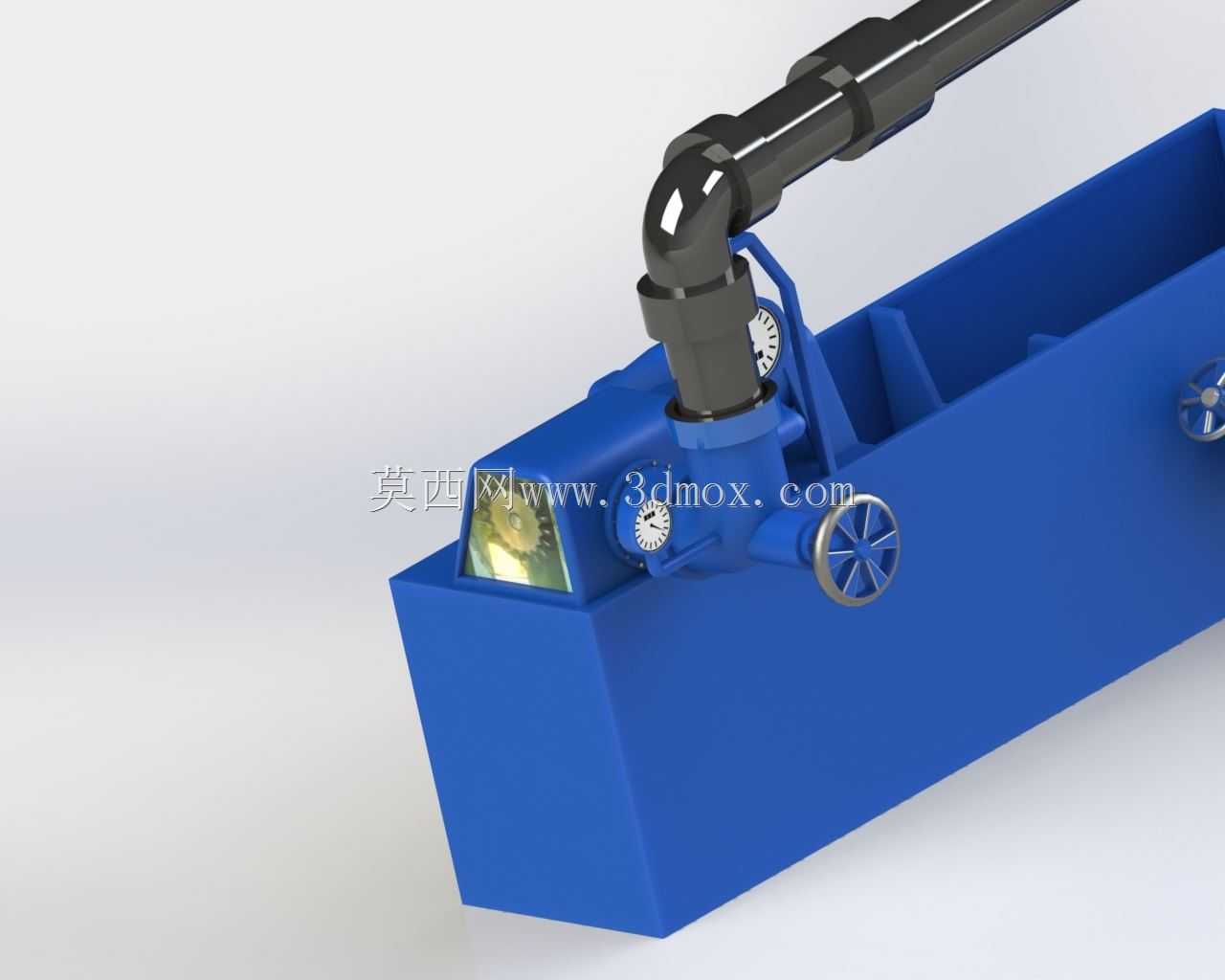

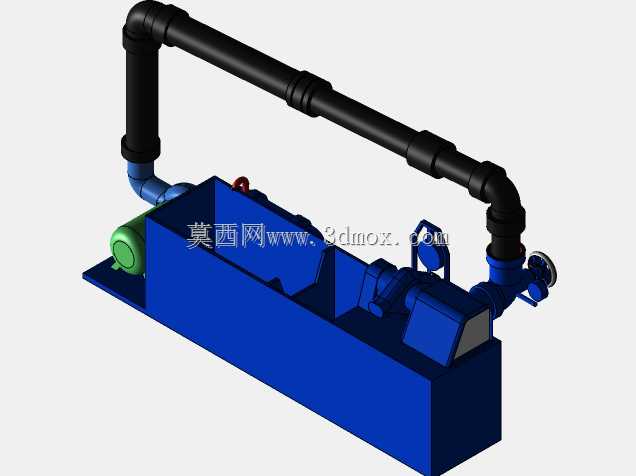

冲击式水轮机主要应用于中小型水力发电站、高水头小流量的水利发电场景，尤其适配山区引水式电站、农村小型水电站点的发电需求，也可作为工业余压能量回收的核心动力转换部件，将高压水流的动能转化为旋转机械能，带动发电机完成电能输出，是高水头水力资源开发利用中的核心动力设备。该设备的核心功能是通过特殊的流道设计，将高压输水管道引出的高速水流精准导向转轮的水斗叶片，利用水流冲击水斗产生的反作用力推动转轮持续旋转，完成水能到旋转机械能的高效转换，相比反击式水轮机，它更适应水头波动范围大、水流含少量杂质的工况，结构简单可靠，日常维护工作量小。从设计思路来看，这款模型还原了冲击式水轮机的核心组成结构：上方的黑色输水管道采用分段法兰连接设计，既方便加工运输，也能在安装时根据现场布局调整管道走向，管道末端设置的喷嘴结构可将管道内的高压水转化为高速射流，精准冲击转轮水斗；蓝色的机壳采用箱式焊接结构设计，既可以承接转轮甩出的尾水，引导尾水顺畅排入下游水道，也能起到安全防护作用，避免高速水流或转动部件对外界造成安全隐患；机壳上集成的压力表可实时监测进水压力，方便运行人员判断设备工作状态，侧面设置的手动阀门可用于检修时的管路泄压与排水，底部的管道接口用于尾水排出，整体布局紧凑，各功能部件排布合理，减少了不必要的空间占用。在安装边界方面，该设备的进水管道采用标准法兰连接接口，可直接与现场的高压输水管道对接，安装时需保证喷嘴与转轮水斗的对位精度，确保射流能够正中水斗的进水区域，避免偏流造成的能量损失与部件异常磨损；设备底部设置有平整的安装基座，可通过地脚螺栓固定在电站的混凝土基础上，安装时需预留足够的侧面操作空间，方便日常的压力表校准、阀门操作与设备检修；整体外形适配中小型水电站的机房安装尺寸，不需要过大的开挖与基建投入，能够有效降低电站的建设成本。转轮部分的水斗采用对称式曲面设计，能够让水流在冲击水斗后顺畅转向，最大限度将水流的动能传递给转轮，减少出口水流的剩余动能损失，提升整体能量转换效率；输水管道上的弯头采用大曲率半径设计，减少水流在管道内的沿程阻力损失，保证喷嘴出口的水流速度达到设计值。
