可逆混流式水泵水轮机试验台结构设计

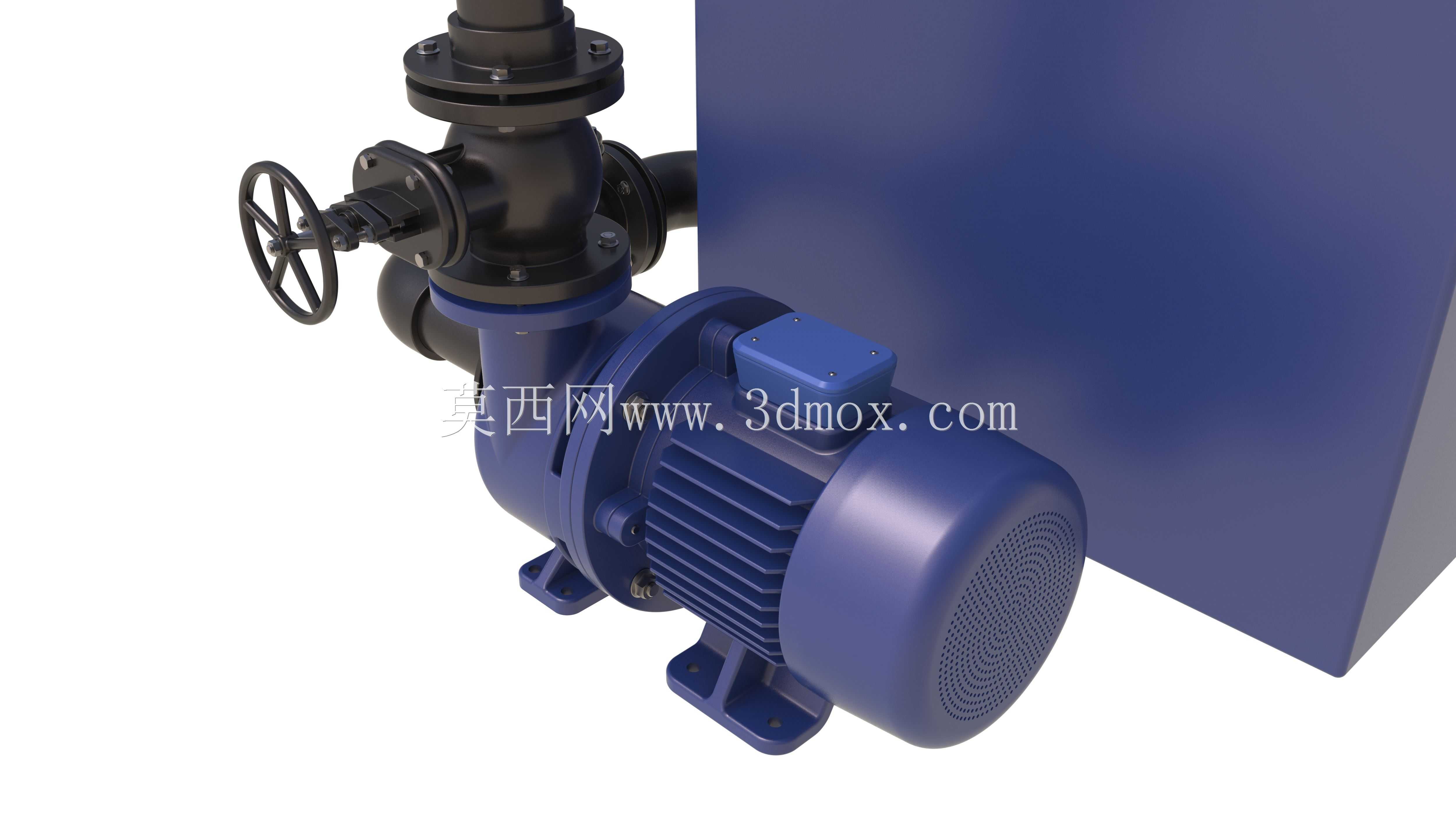

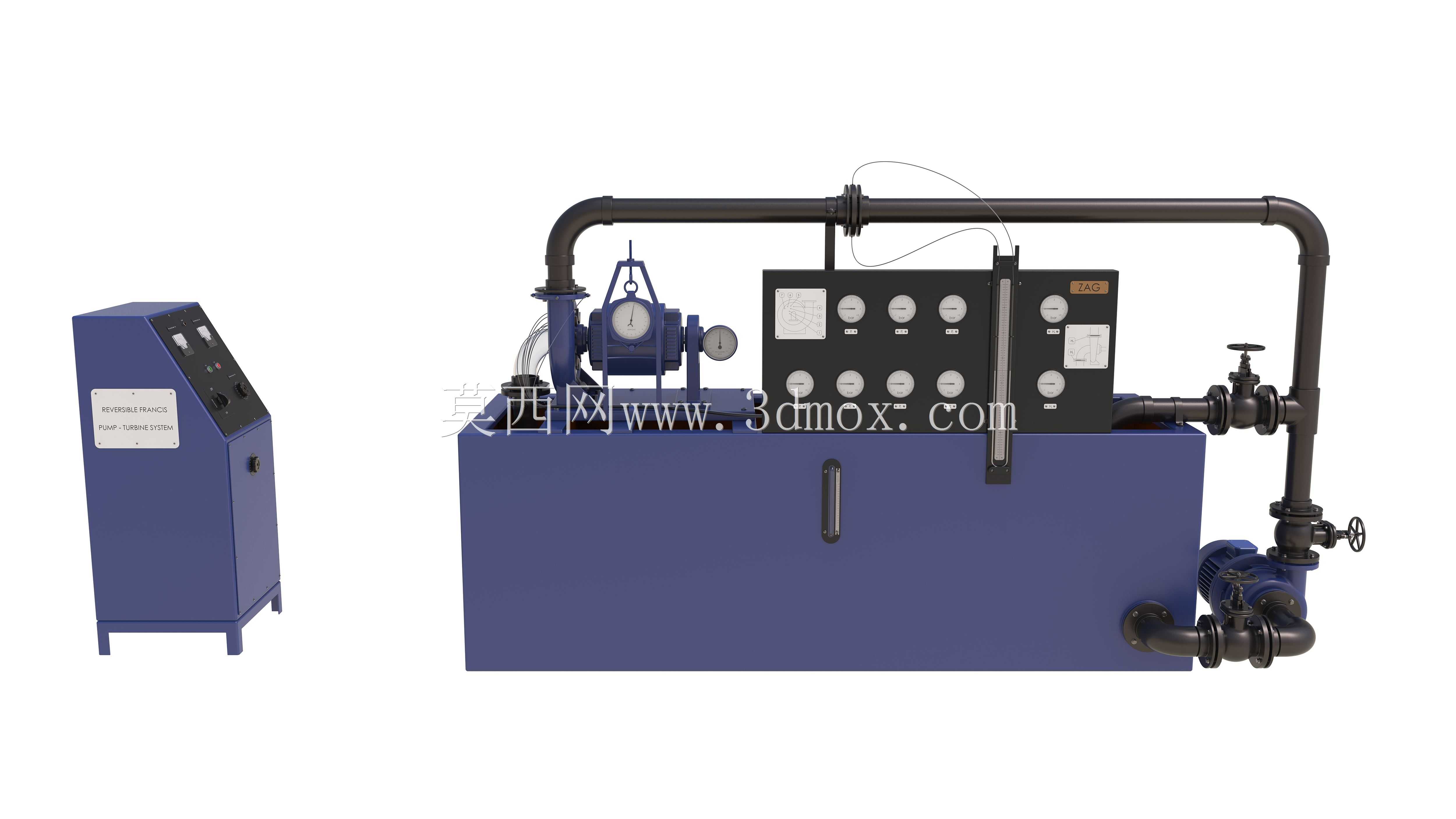

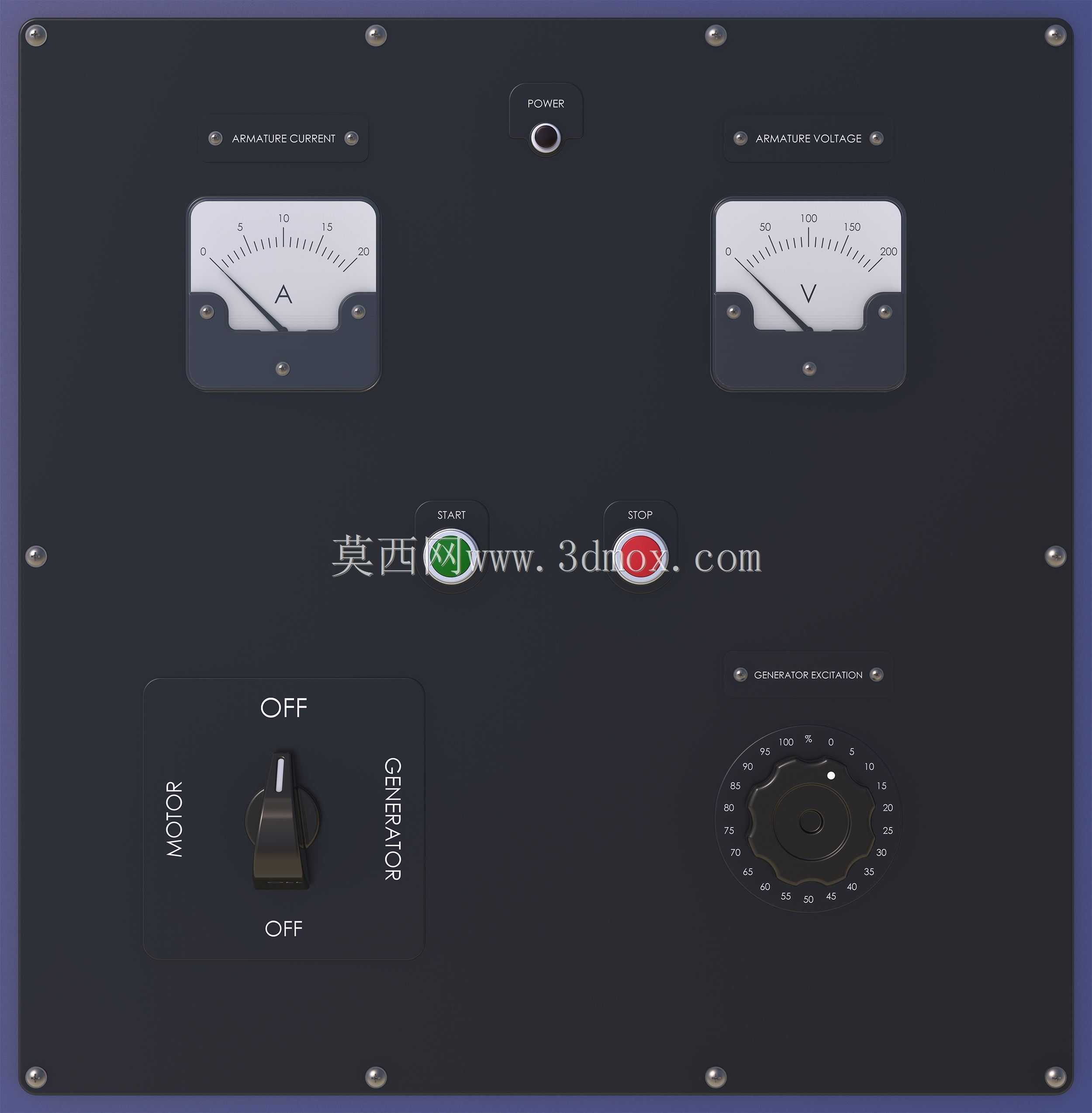

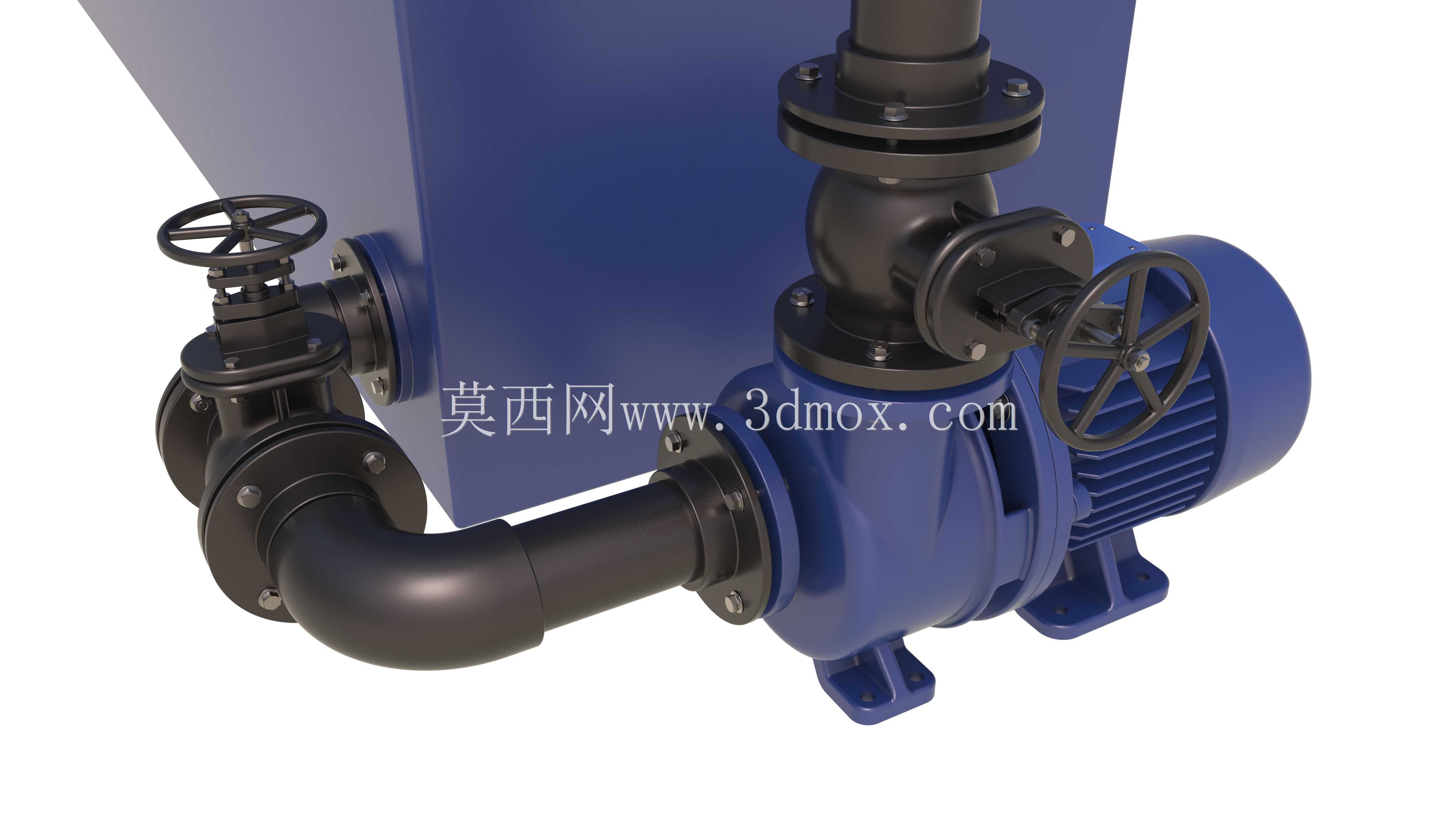

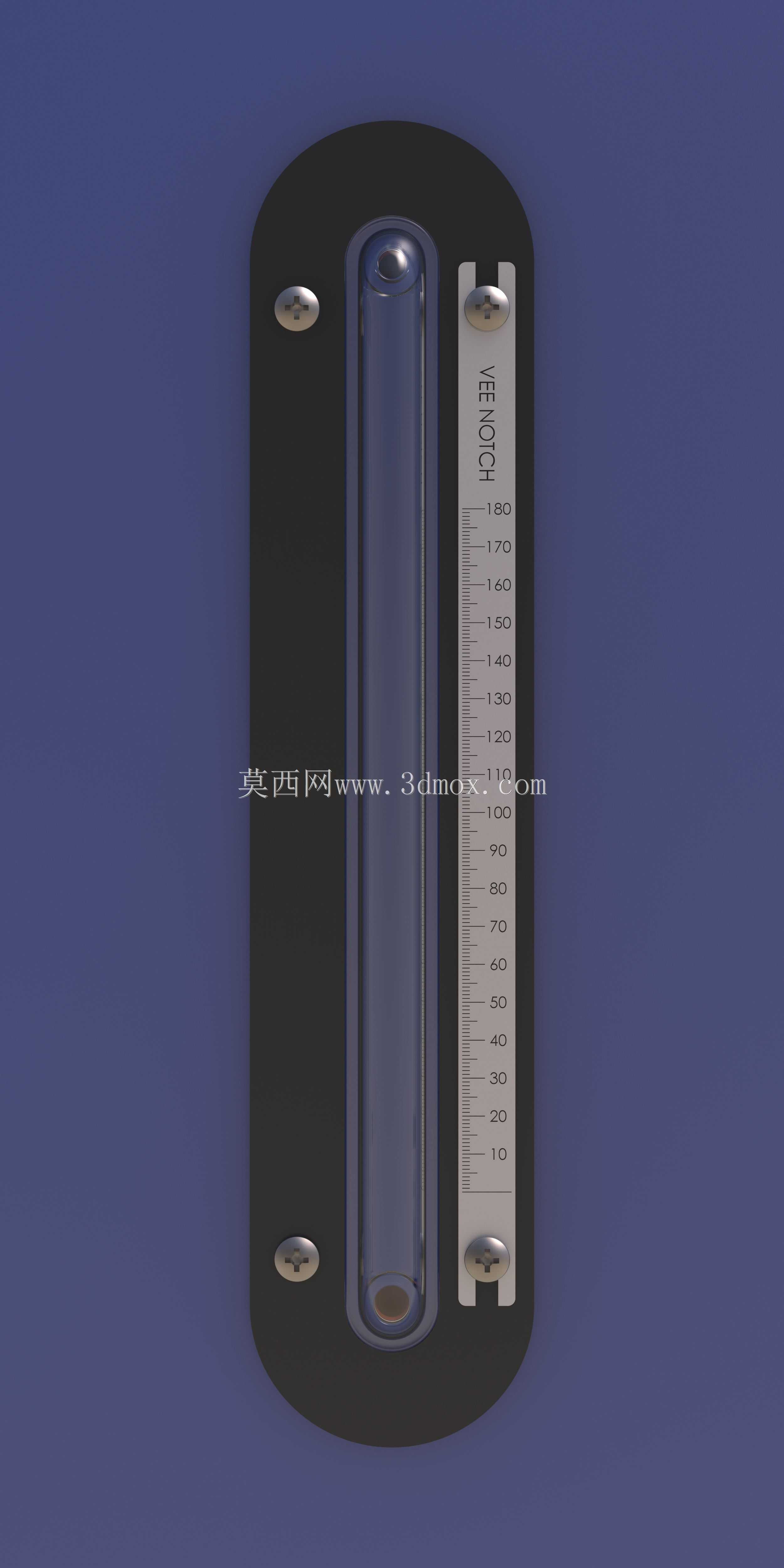

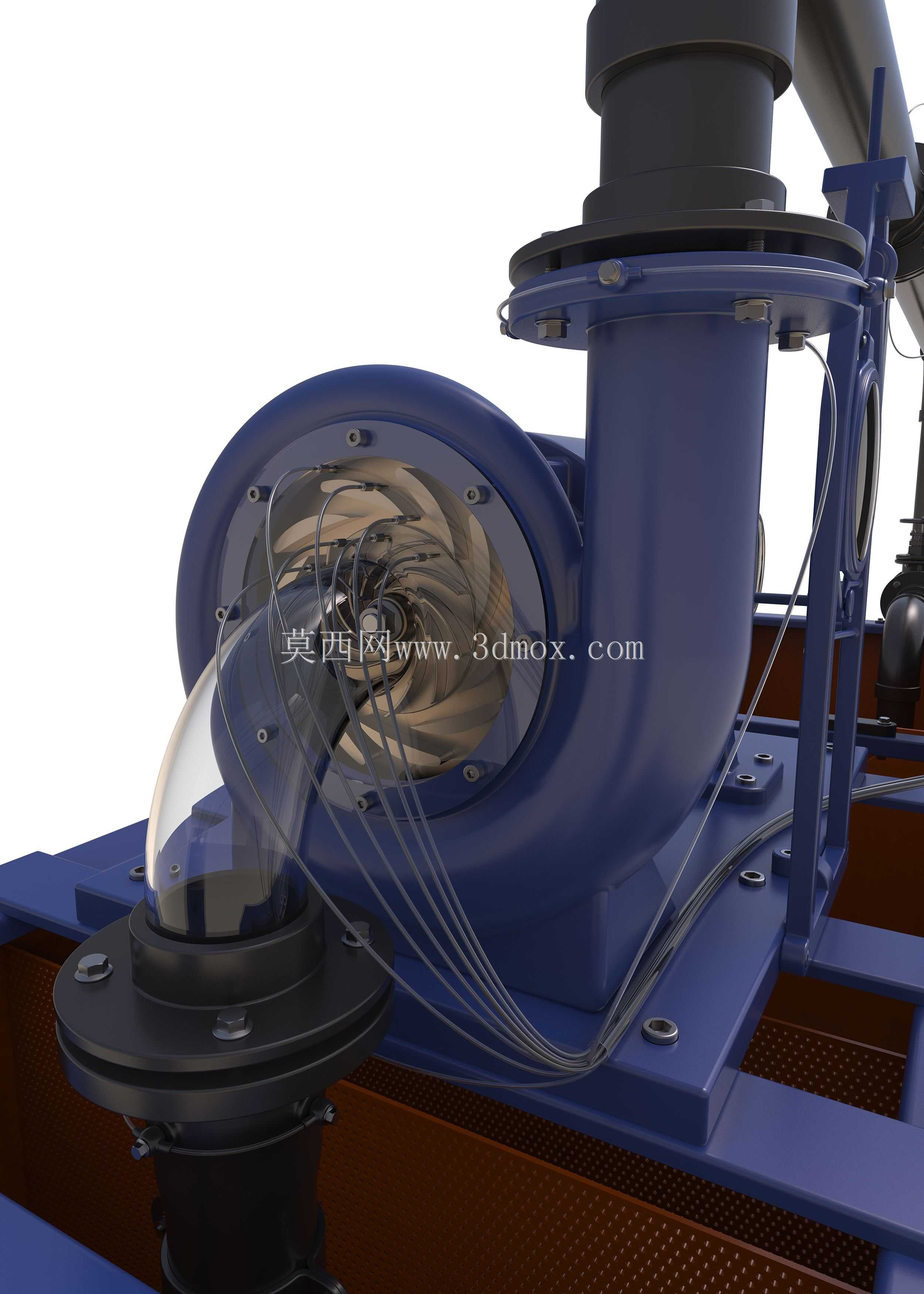

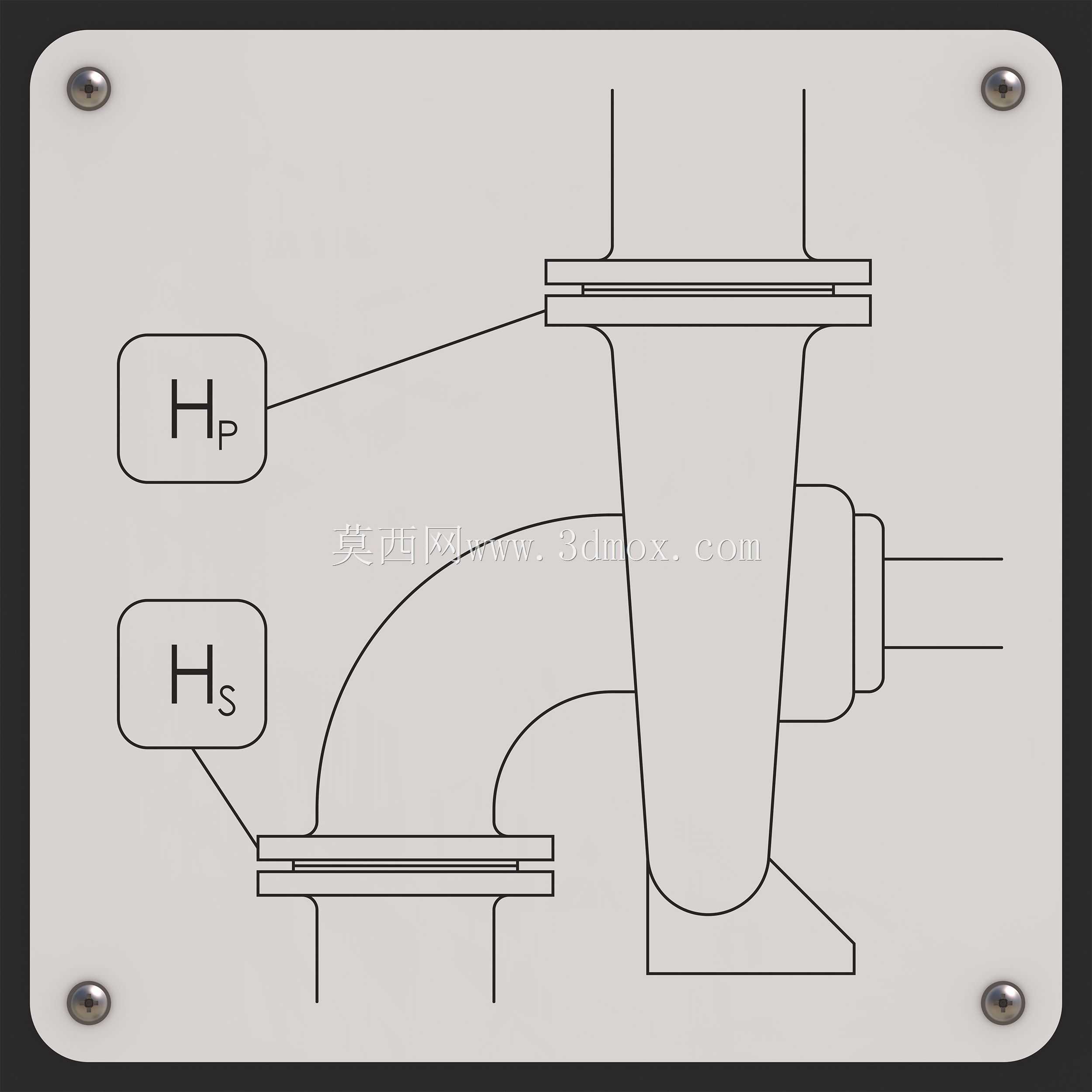

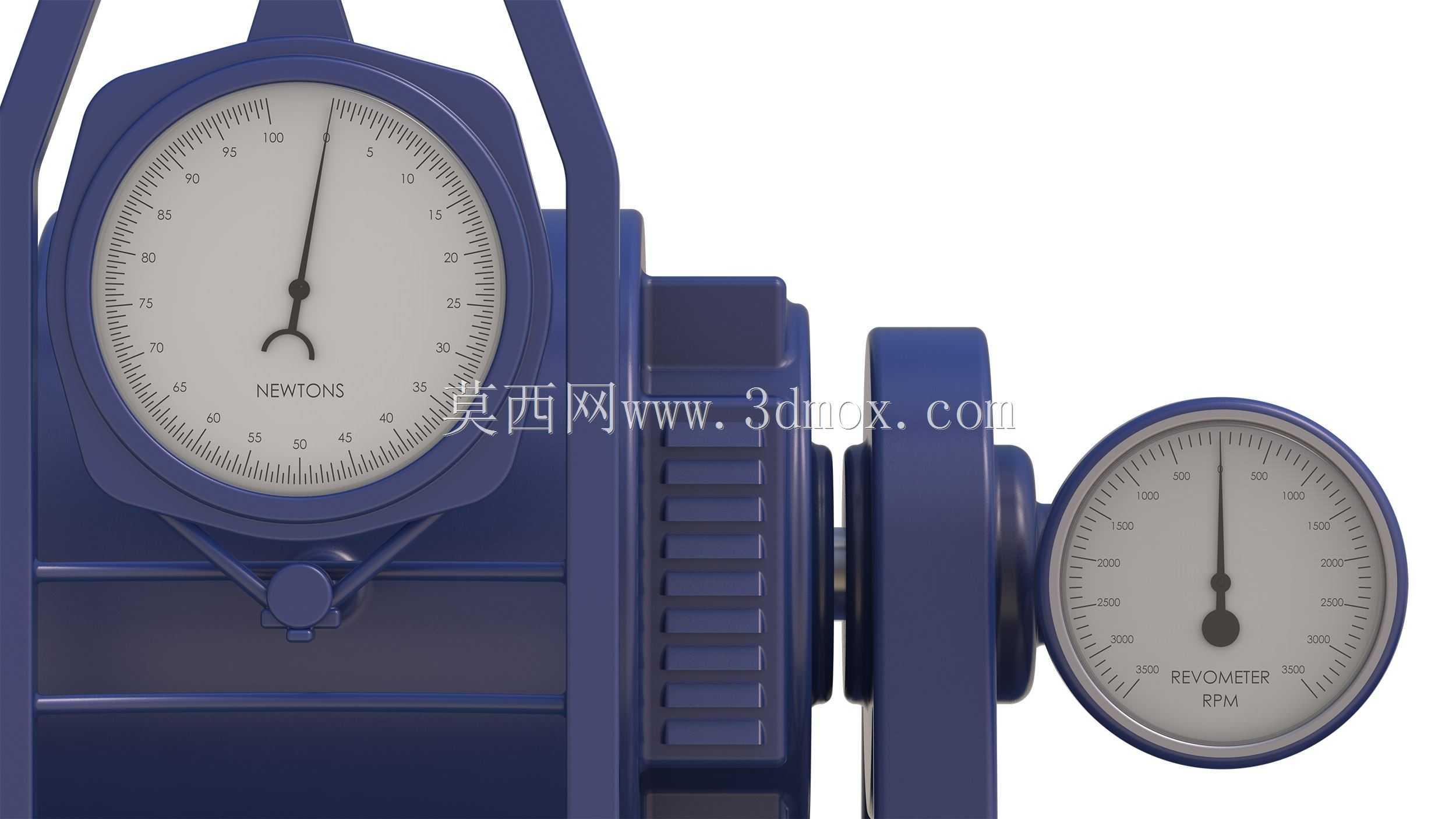

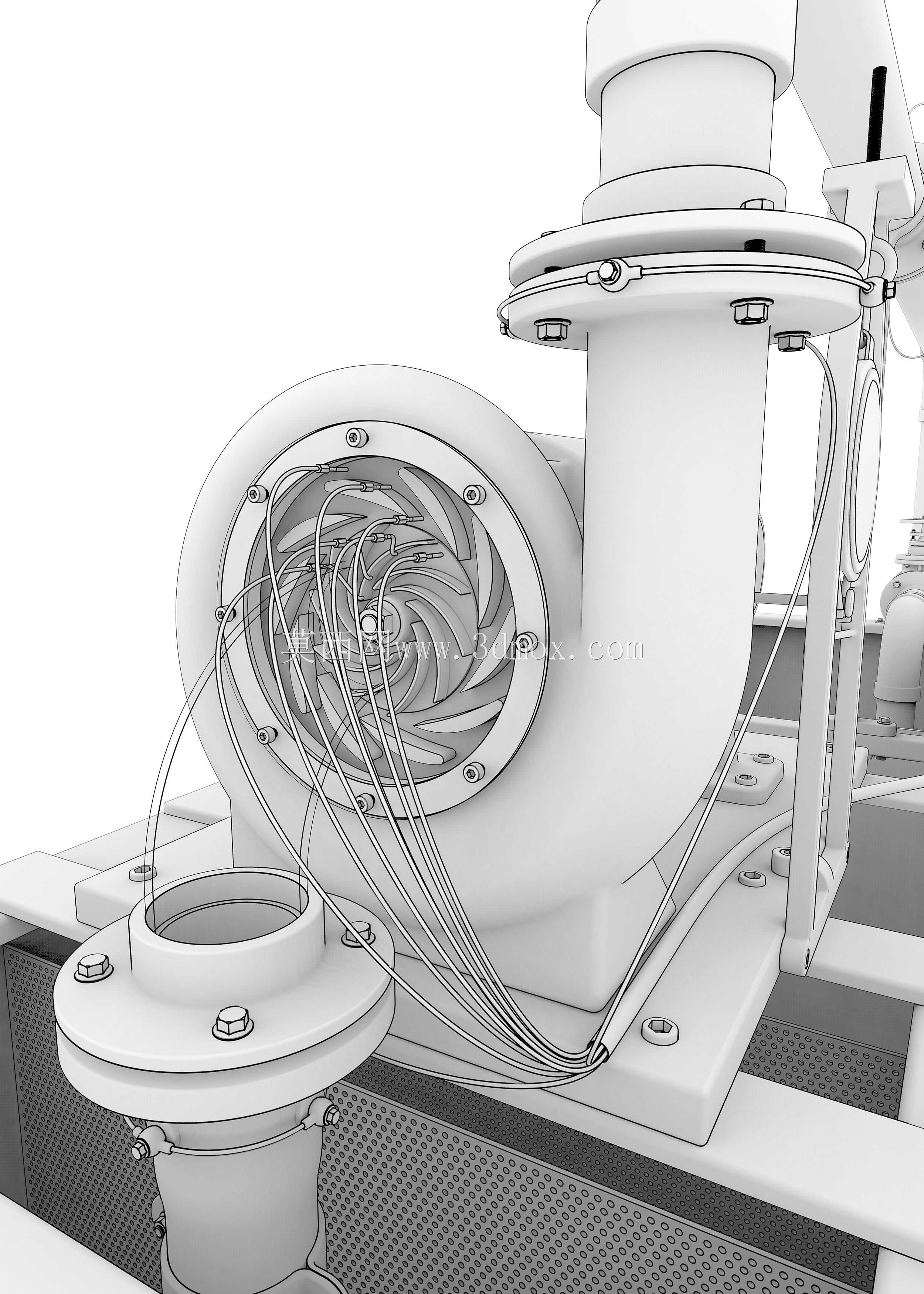

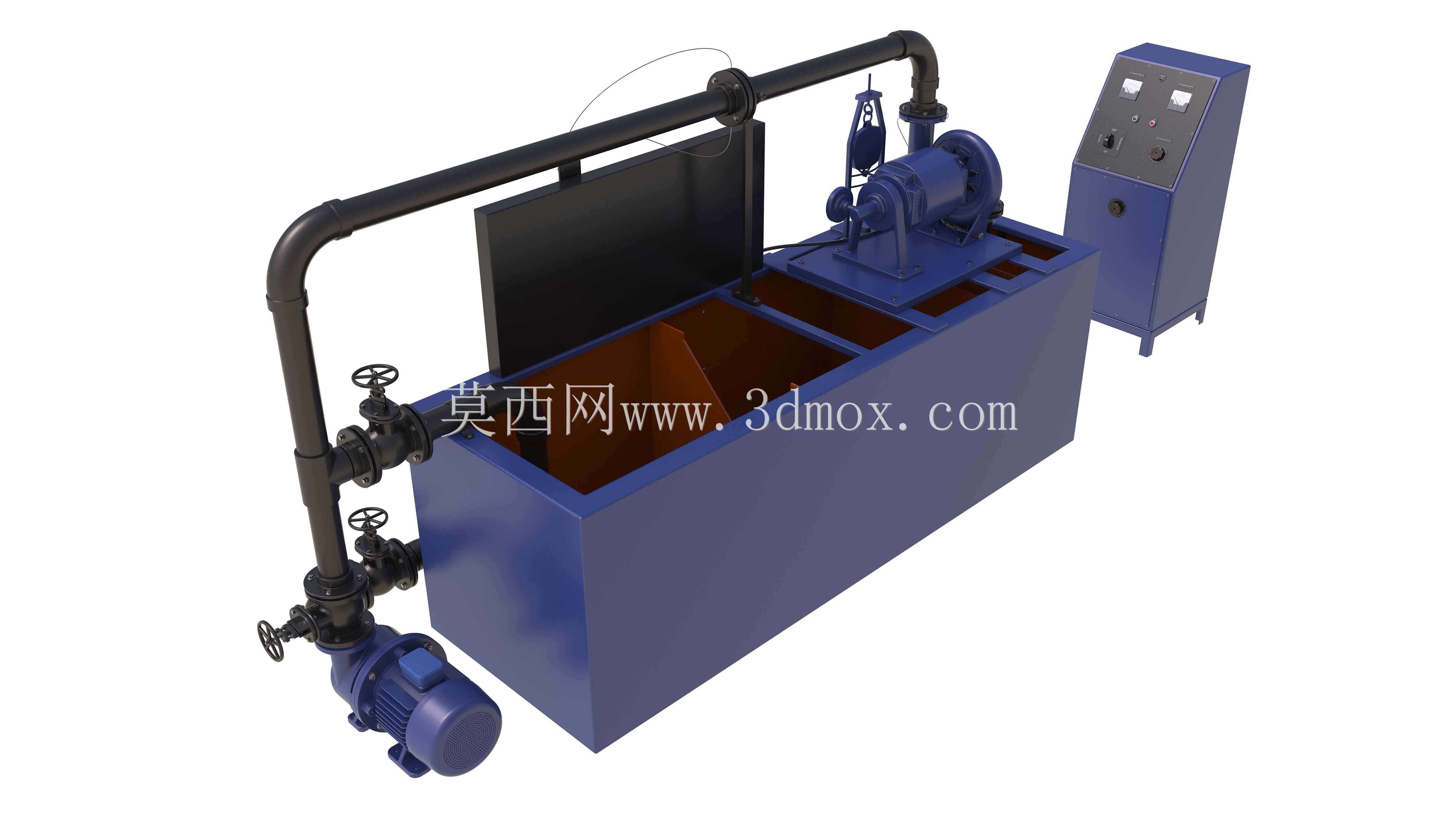

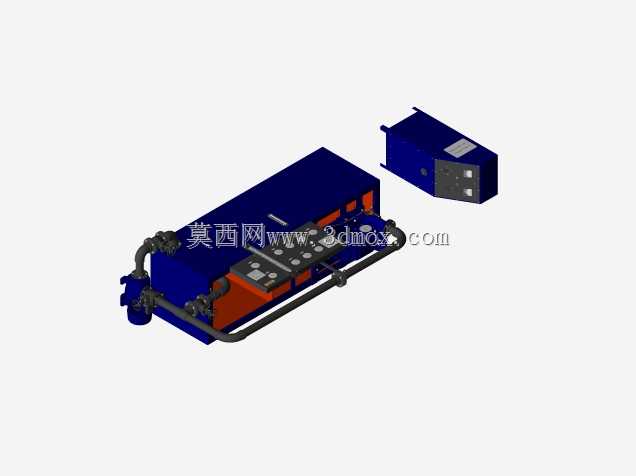

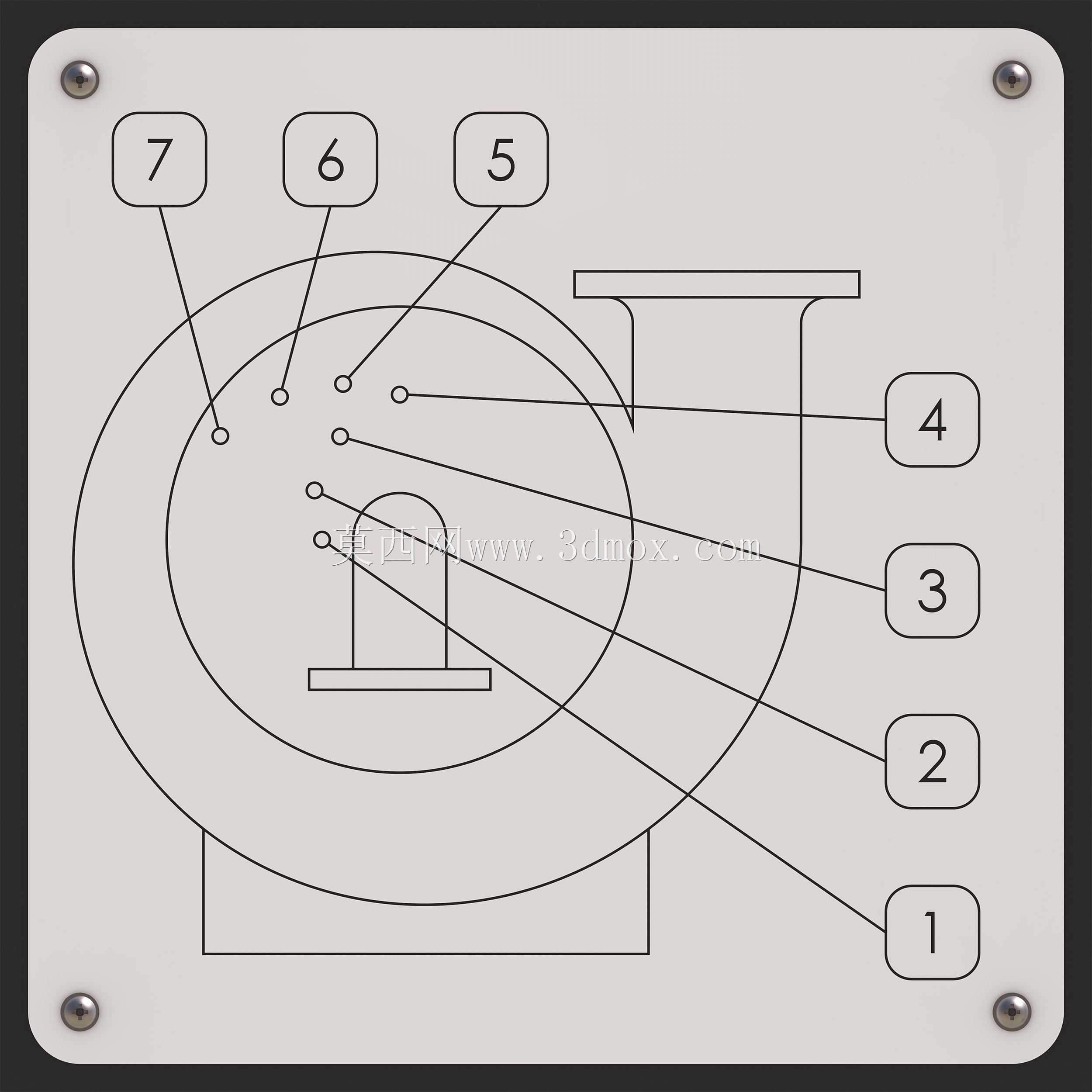

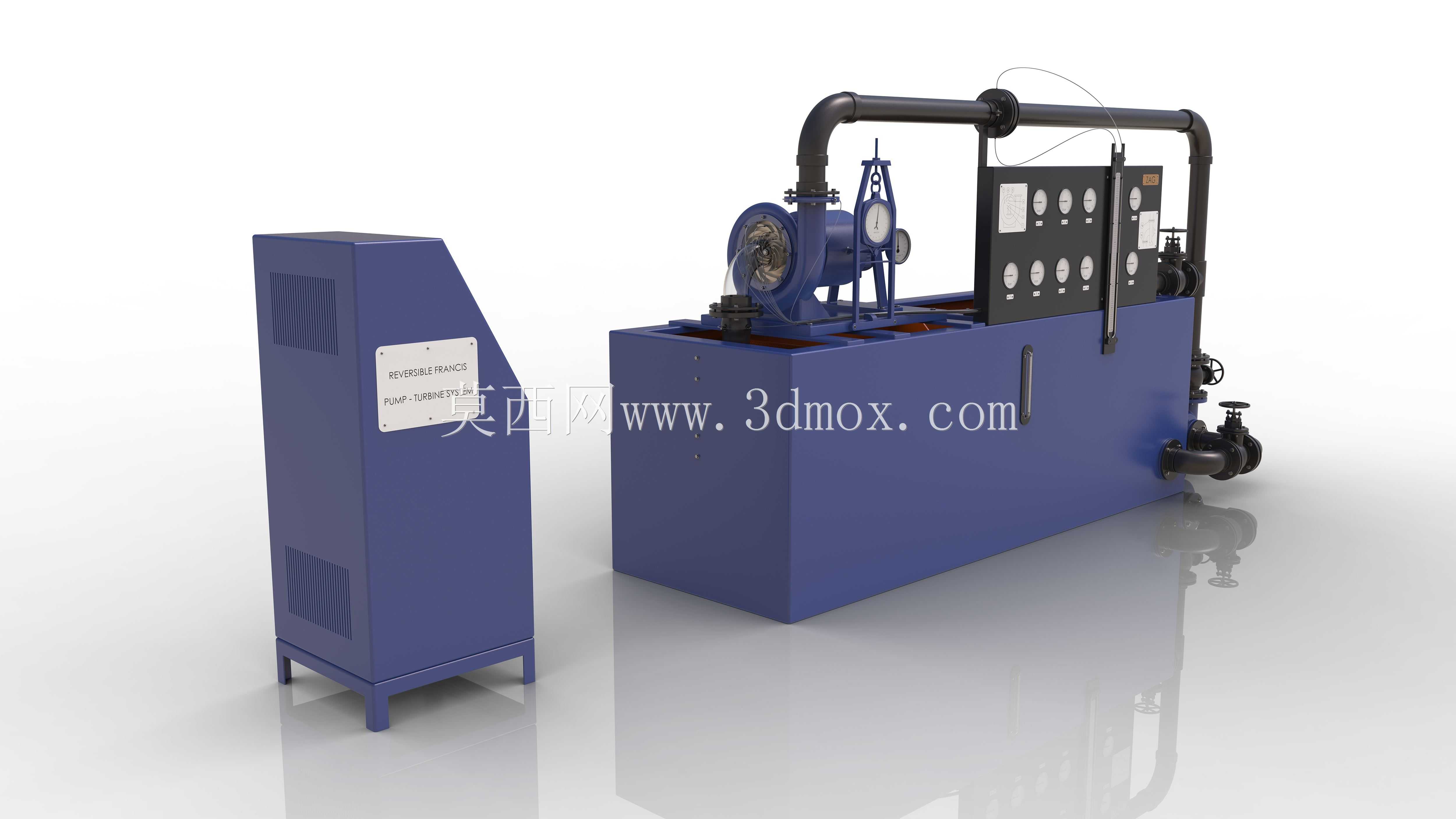

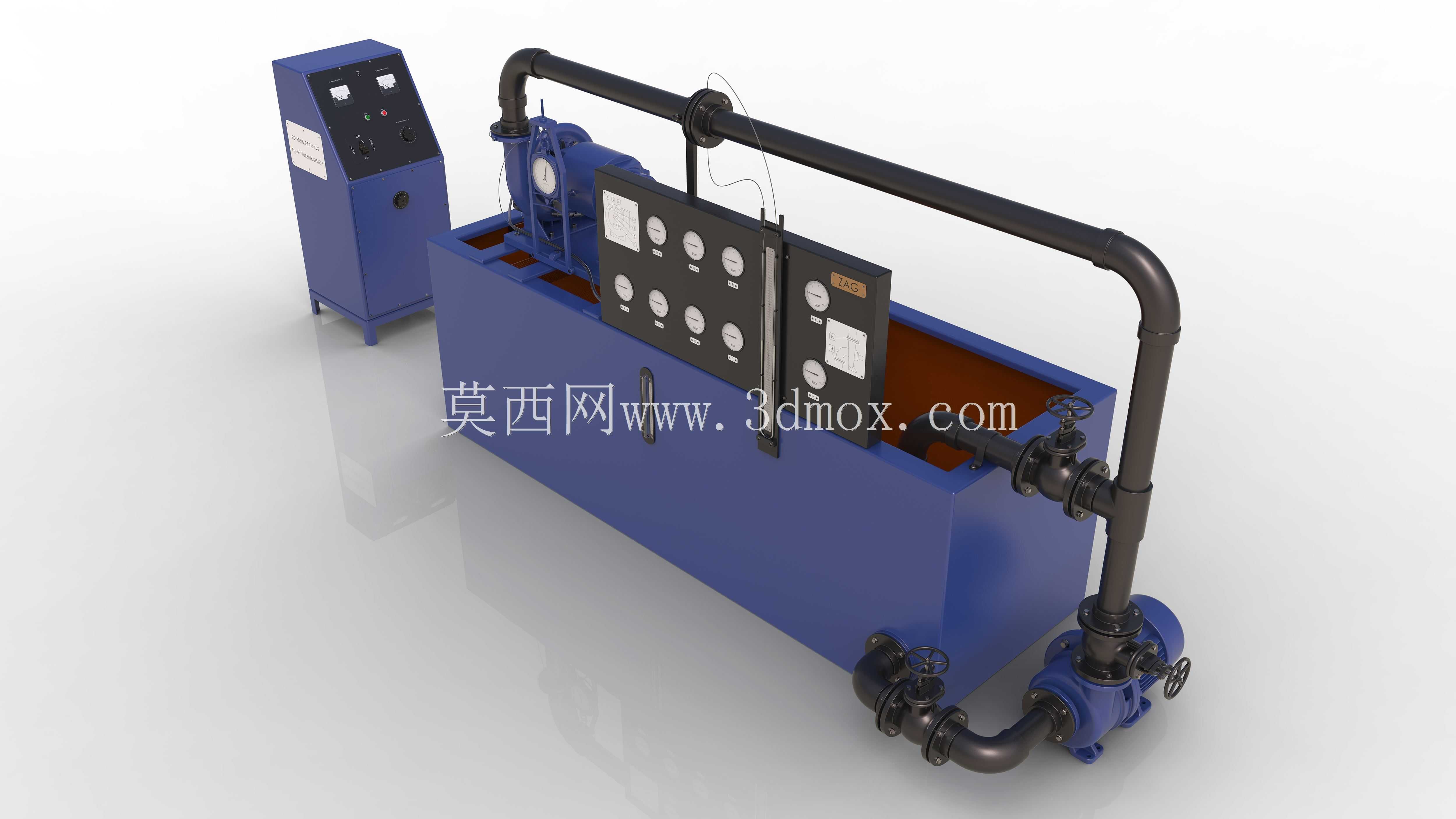

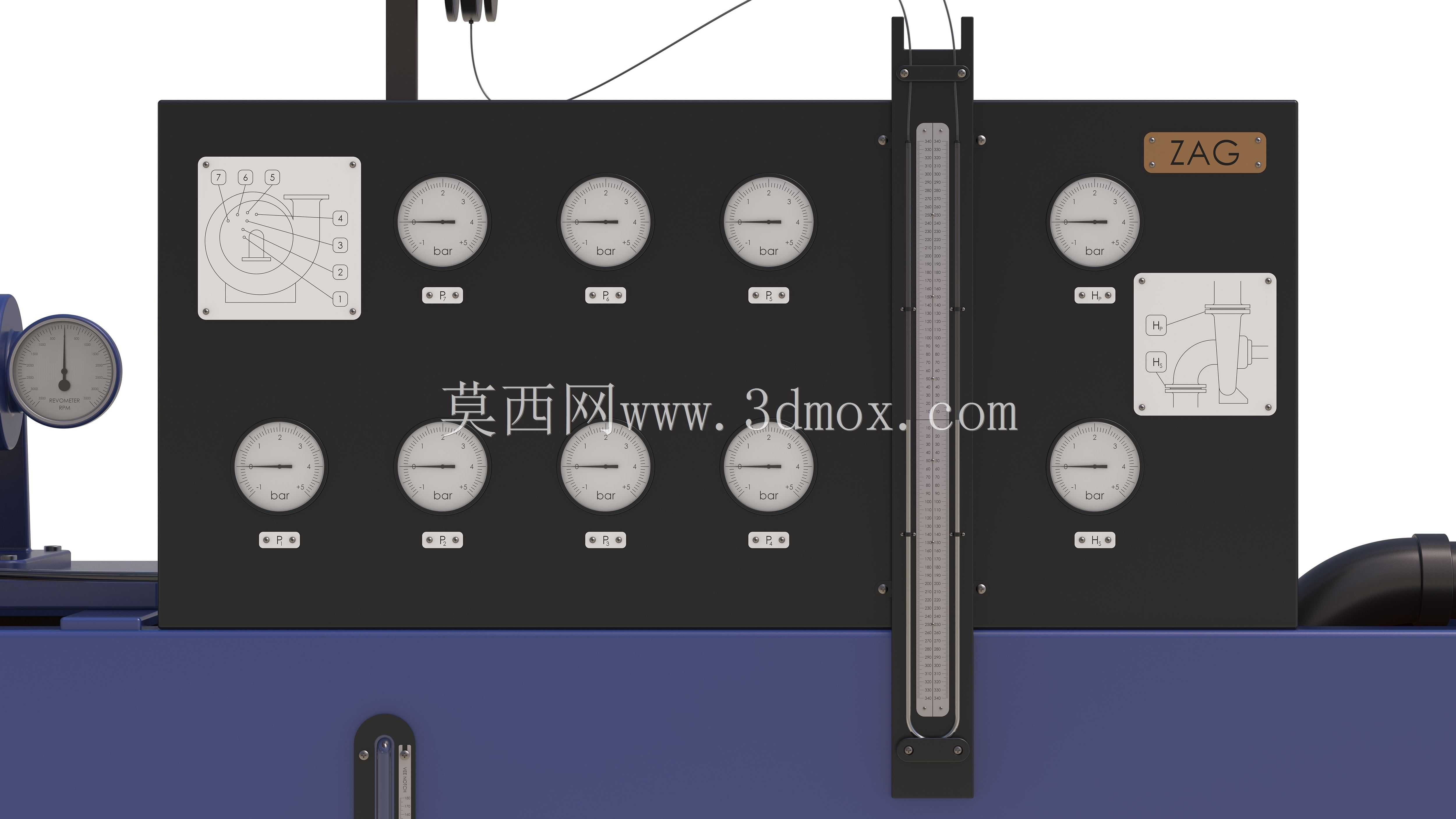

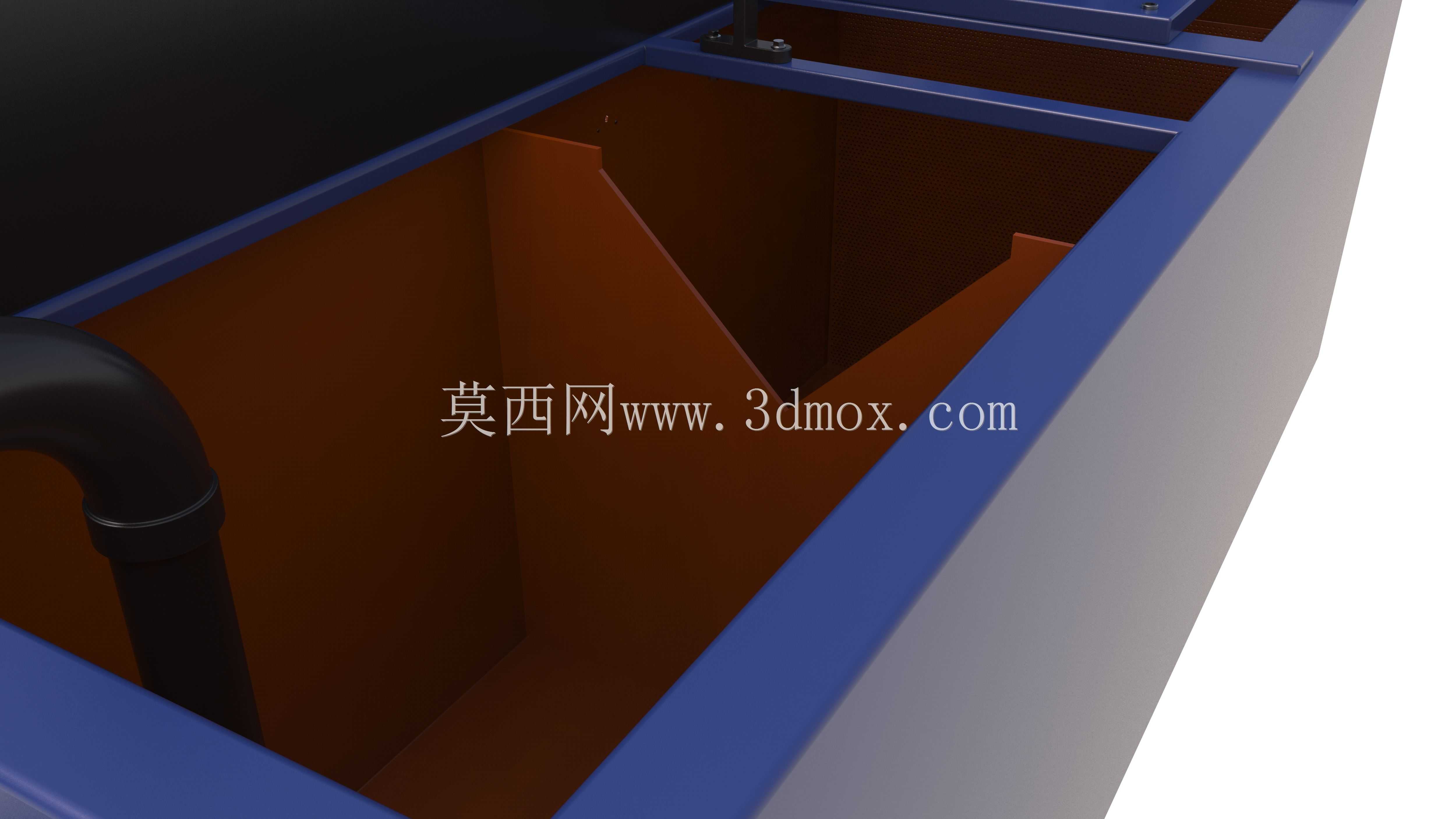

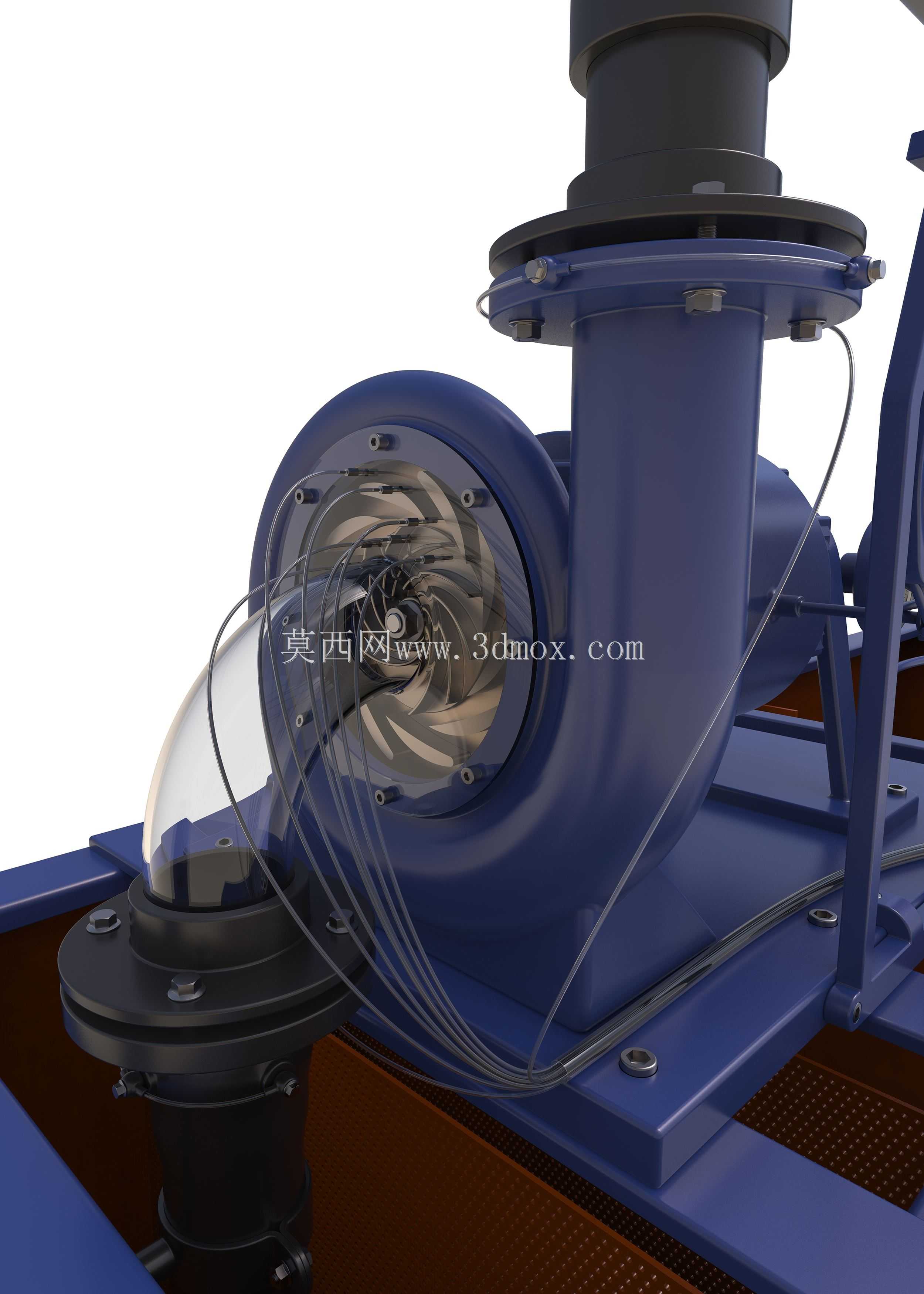

该可逆混流式水泵水轮机试验台主要应用于水力机械研发测试、流体机械教学实验以及中小型抽水蓄能机组原理验证场景，是开展水泵水轮机能量特性、空化特性、过渡过程特性测试的核心载体，能够为可逆式水力机械的性能优化、结构改进提供可靠的实测数据支撑，广泛适配水力实验室、高校流体机械教研室、水力设备研发企业的测试需求。设备整体采用分体式布局设计，核心测试主机集成于钢制焊接水箱上方，独立控制柜布置于主机侧方，二者预留足够的操作维护空间，整体安装边界满足常规实验室室内摆放要求，无需额外开挖基础，地面承重满足普通工业厂房荷载标准即可完成布设。设备核心功能覆盖可逆混流式转轮的全工况性能测试，钢制水箱作为储水与承载基体，内部集成两级过滤组件与V型堰结构，可保障循环水流的稳定性与清洁度，避免流道内杂质对转轮叶片造成冲蚀损伤；核心转轮采用半开式结构设计，转轮侧设置透明观察窗口，窗口区域布置七个贯穿转轮表面的测压孔，配合可调式导叶结构，可精准捕捉不同导叶开度、不同转速下转轮内部的压力分布规律，为转轮叶型优化提供一手流场数据。涡轮进出口位置分别布置压力计与真空计，可实时采集进口压头与出口吸入压头参数，用户友好型控制面板集成转速测量、扭矩测量模块，可同步获取转轮转速、输出扭矩等核心性能参数，配套离心泵为整个测试回路提供稳定的压力水流，可模拟不同水头、不同流量下的水泵与水轮机双向运行工况。管路系统采用无缝钢管焊接成型，搭配法兰连接与阀门控制组件，可灵活切换测试回路的流向与通断，满足水泵工况、水轮机工况的快速切换需求；过流部件采用青铜与钢制材质搭配，既保障了流道的抗腐蚀性能，又兼顾了整体结构的刚性与稳定性，设备运行过程中振动幅度控制在合理区间，可保障测量数据的准确性。独立控制柜采用立式柜式结构，表面布置操作按钮与状态显示区域，内部预留数据采集模块安装空间，可外接计算机实现测试数据的自动采集与分析，柜体下部设置通风散热槽，保障长时间连续测试过程中内部电气元件的工作温度处于合理范围。
