基于仿真优化的支架类承载结构设计方案

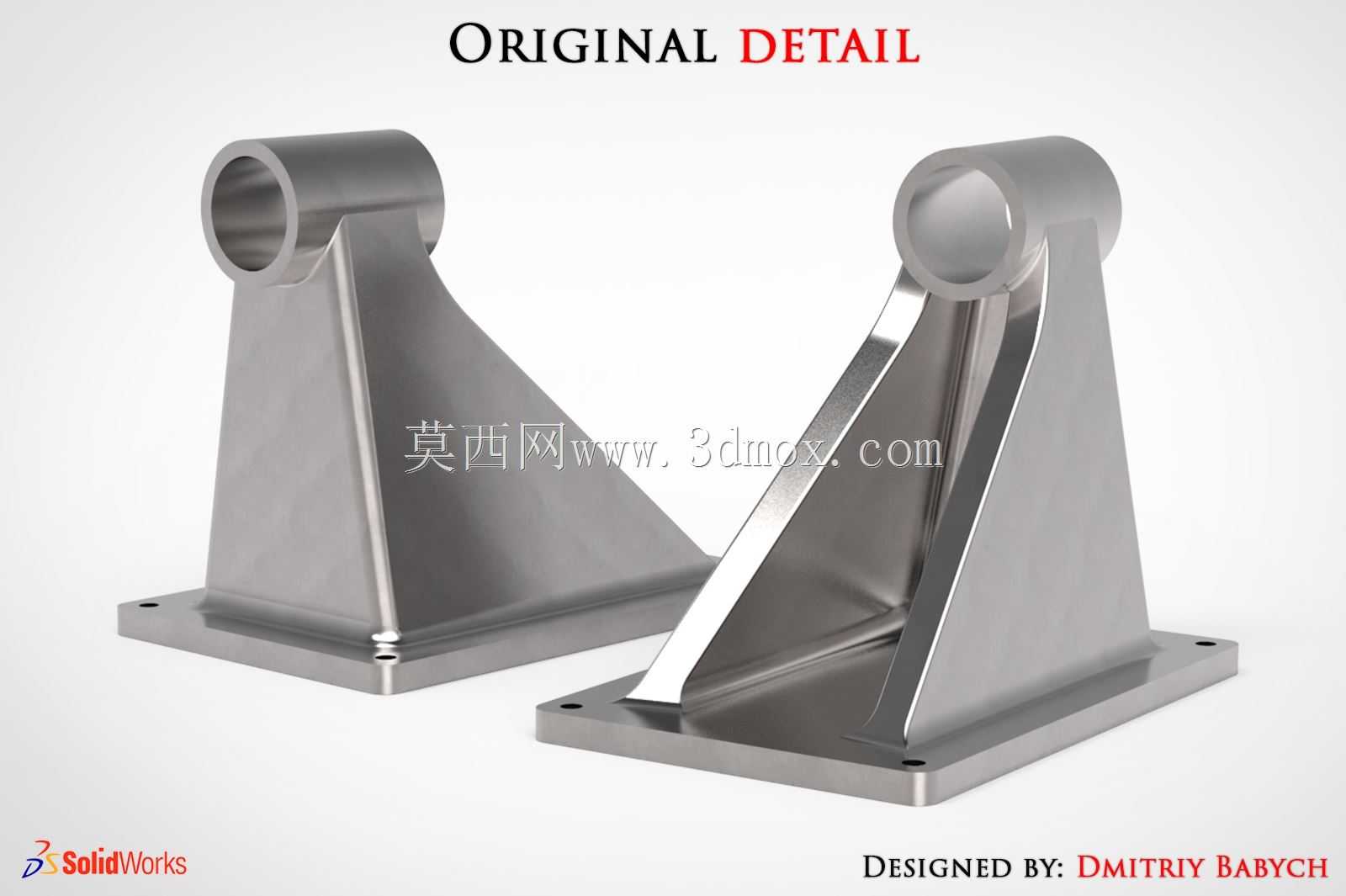

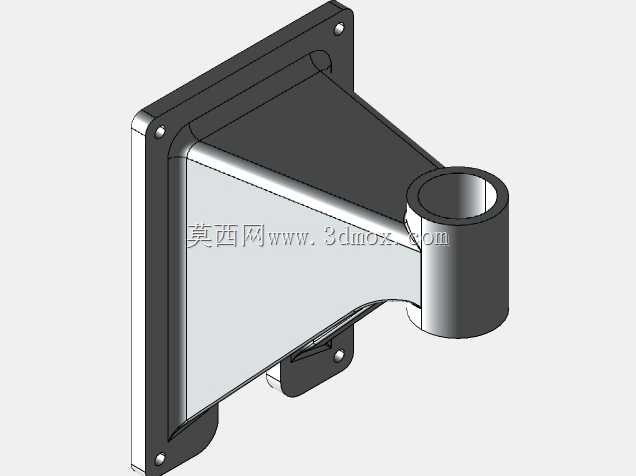

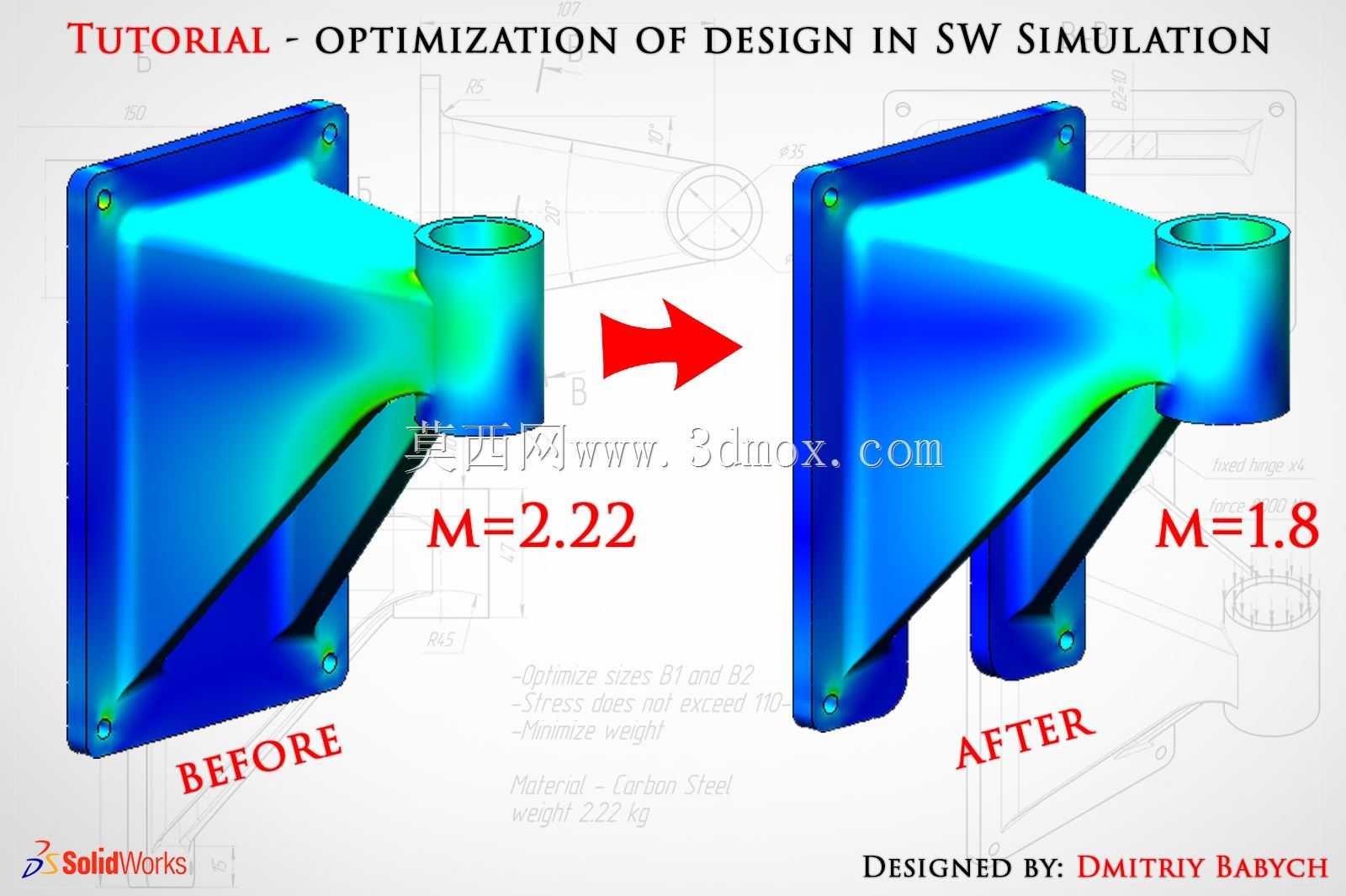

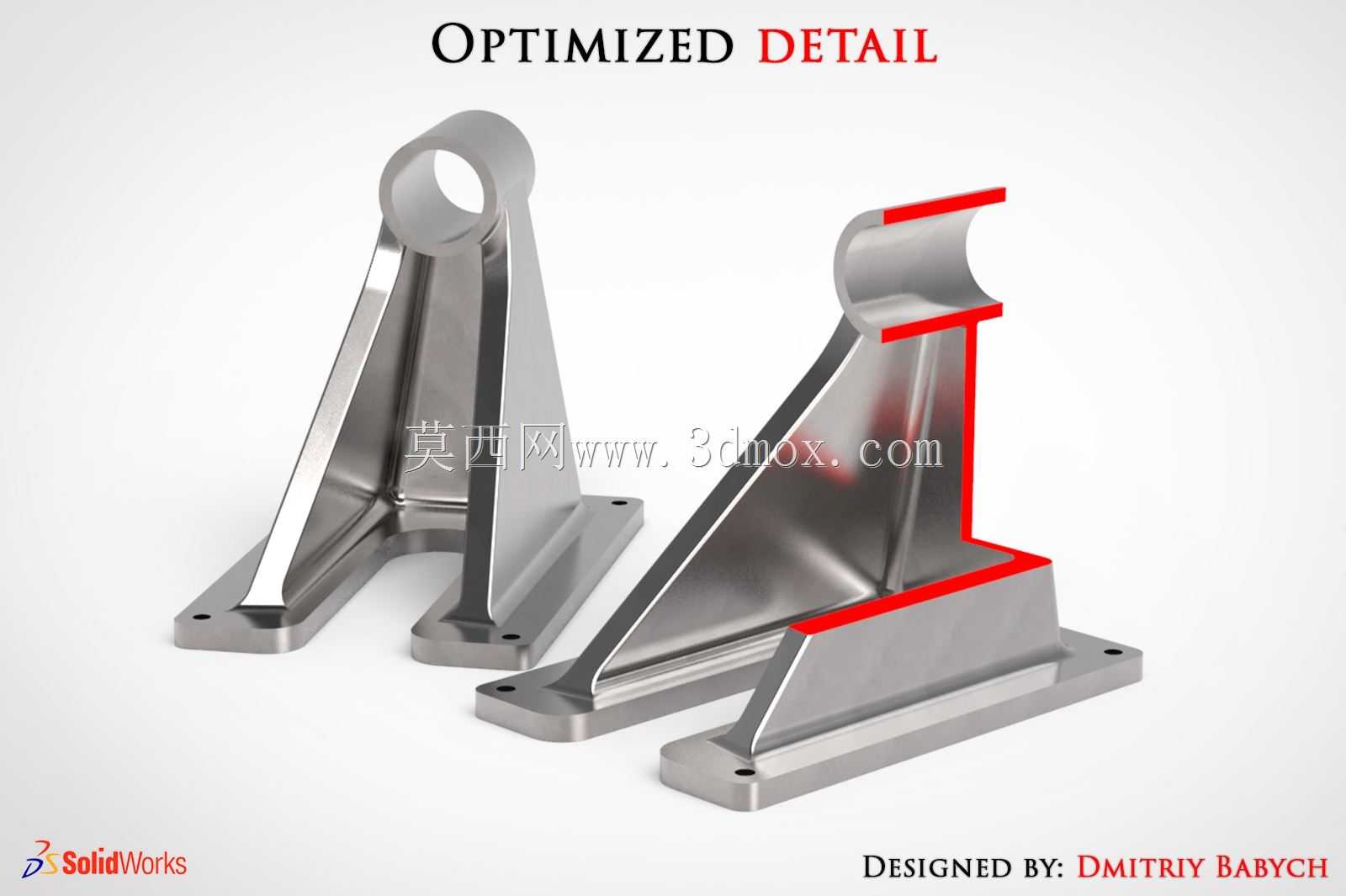

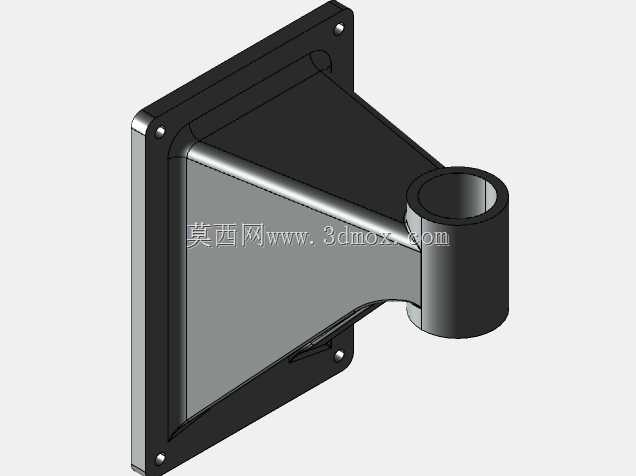

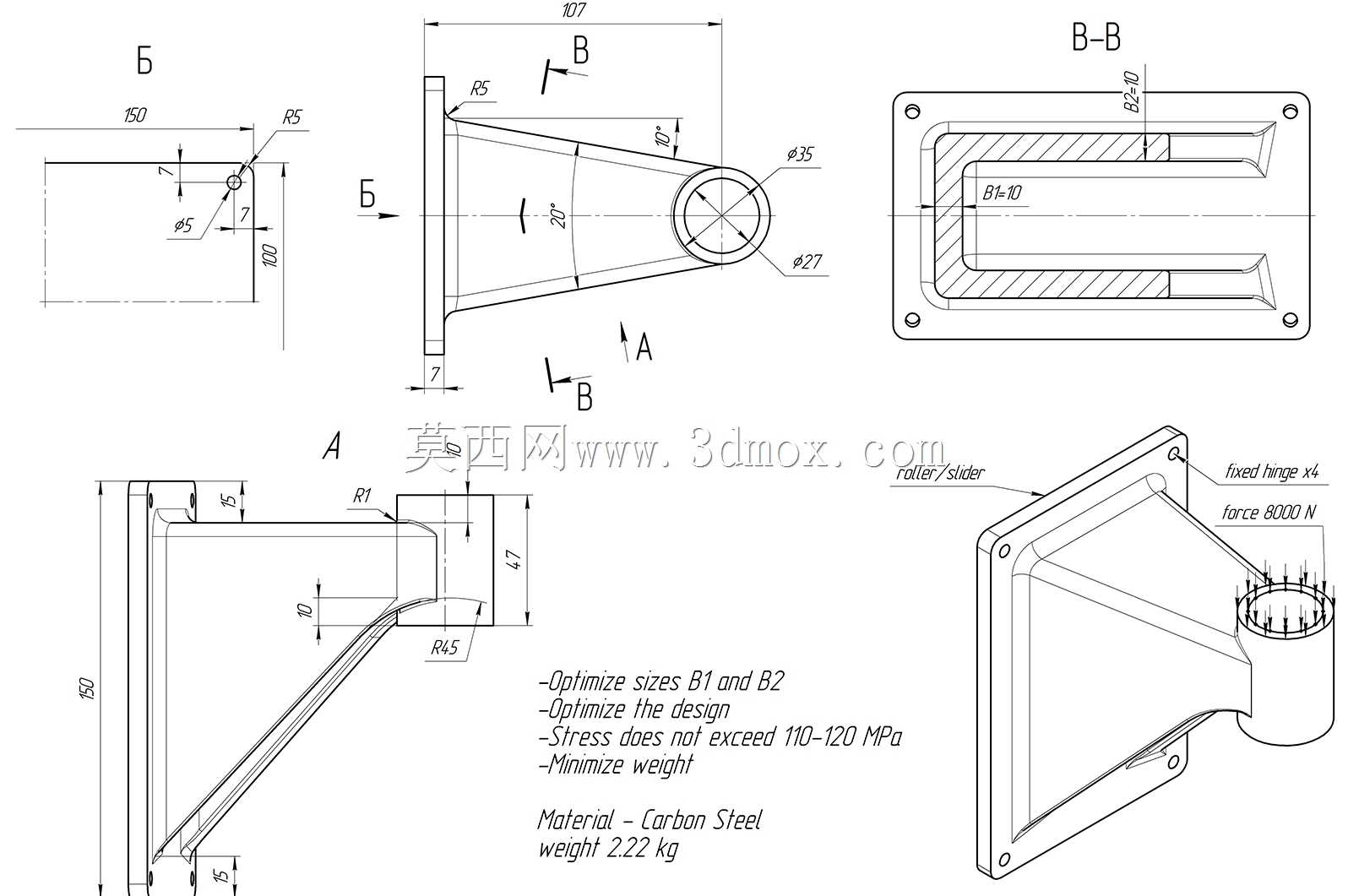

这类带安装法兰与侧置筒状接口的支架结构，广泛应用在工业流体输送管路、小型动力单元挂载、设备外置功能模块支撑场景中，核心作用是实现外接管路或功能部件与设备主体的刚性连接，同时承受工作状态下的载荷冲击、管路振动以及介质压力带来的附加作用力，是工业设备连接系统中兼顾定位精度与承载能力的关键结构件。在实际工况中，这类支架需要承受数千牛级的持续工作载荷，同时要将结构应力控制在材料许用应力区间内，避免长期运行出现疲劳变形、焊缝开裂或者连接位松动的问题，传统设计往往为了保障安全冗余采用过大的结构尺寸，不仅造成材料浪费，还会增加整体设备的自重，提升安装与运输成本。本次设计的核心思路是通过仿真分析手段，在不破坏细节抗应力性能的前提下完成结构优化：首先对初始结构进行全工况应力仿真，识别出结构上应力水平极低、不承担核心承载作用的冗余区域，针对性调整加强筋的尺寸参数与分布形态，在应力集中的转角、安装孔位周边保留足够的材料厚度与过渡圆角，在低应力区域削减材料厚度、优化筋条走向，最终在满足承载要求、应力不超出许用范围的前提下，实现结构重量的大幅降低，同时提升结构的固有频率，降低工作状态下的共振风险。从安装边界来看，该结构采用方形法兰面作为安装基准，法兰面四角预留标准安装孔位，可通过螺栓直接与设备主体平面贴合固定，安装时需保证法兰面与设备安装面的平面度公差，避免强行装配带来的附加内应力；侧置的筒状接口为标准管路连接尺寸，可适配对应通径的硬管或软管连接，接口端面预留密封件安装槽位，保障连接后的密封性能。优化后的结构在保持原有安装尺寸、接口位置完全不变的前提下，既保留了原结构的安装兼容性，不需要调整周边配套部件的设计，又实现了轻量化与应力分布的合理化，材料利用率得到显著提升，在批量生产场景下能够有效降低材料成本与加工周期，同时更低的自重也减少了安装过程中的吊装与定位难度，提升现场装配效率。结构表面的应力分布经过优化后更加均匀，避免了局部应力过高带来的疲劳失效风险，能够有效延长部件的使用寿命，降低设备运维阶段的部件更换频率。
