射箭运动器材专用弓形凸轮结构设计

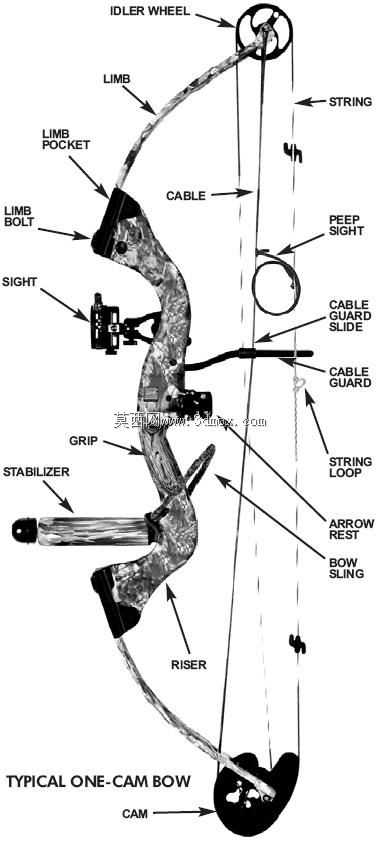

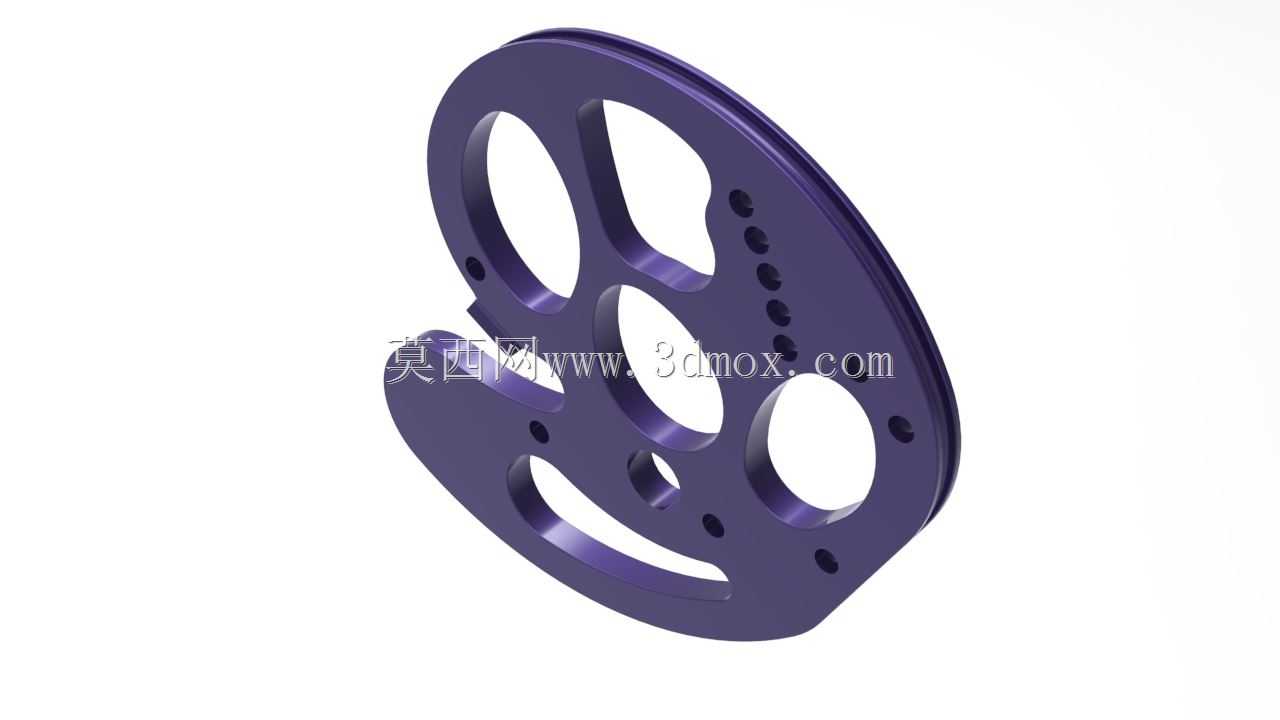

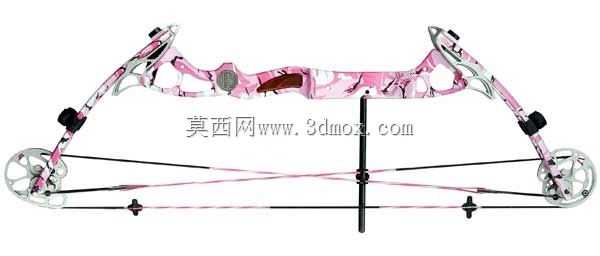

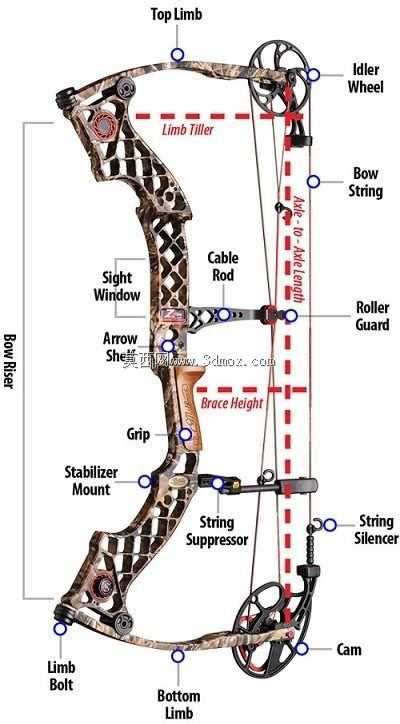

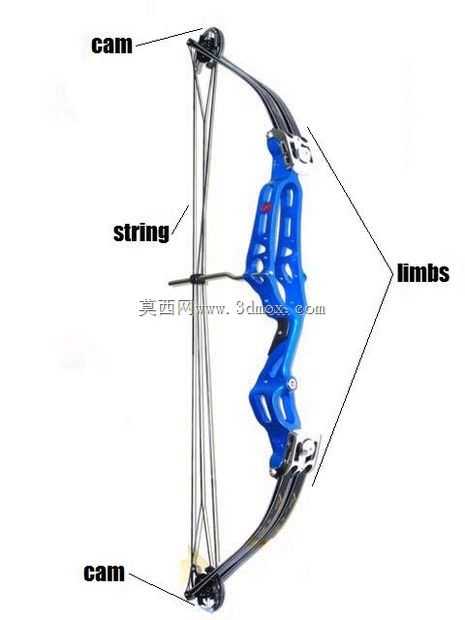

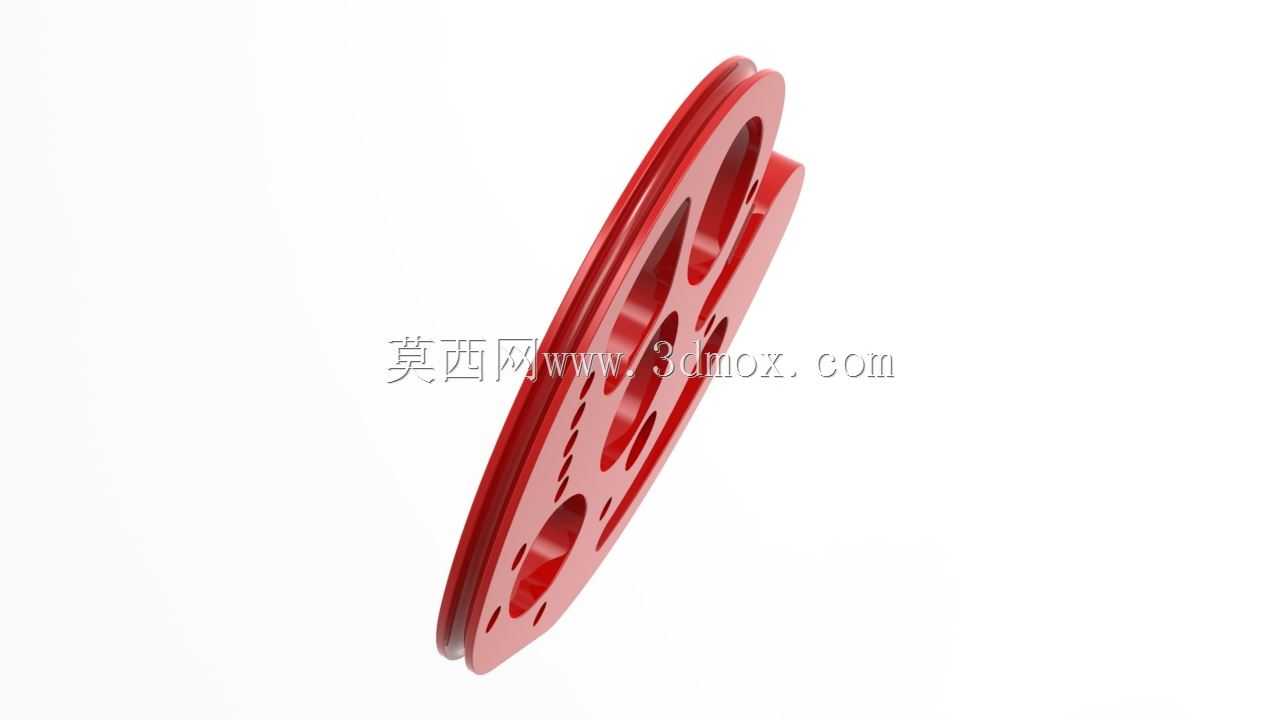

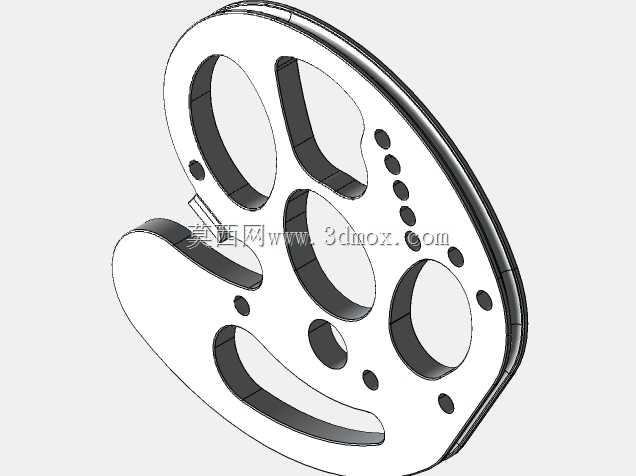

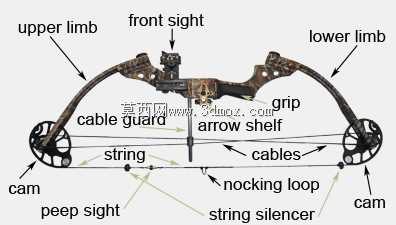

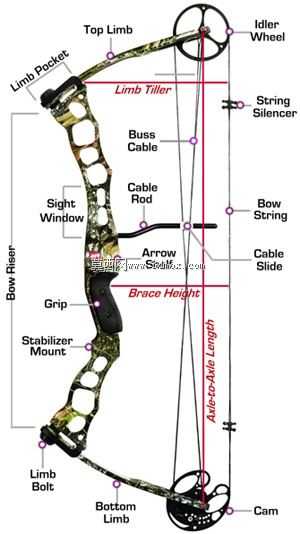

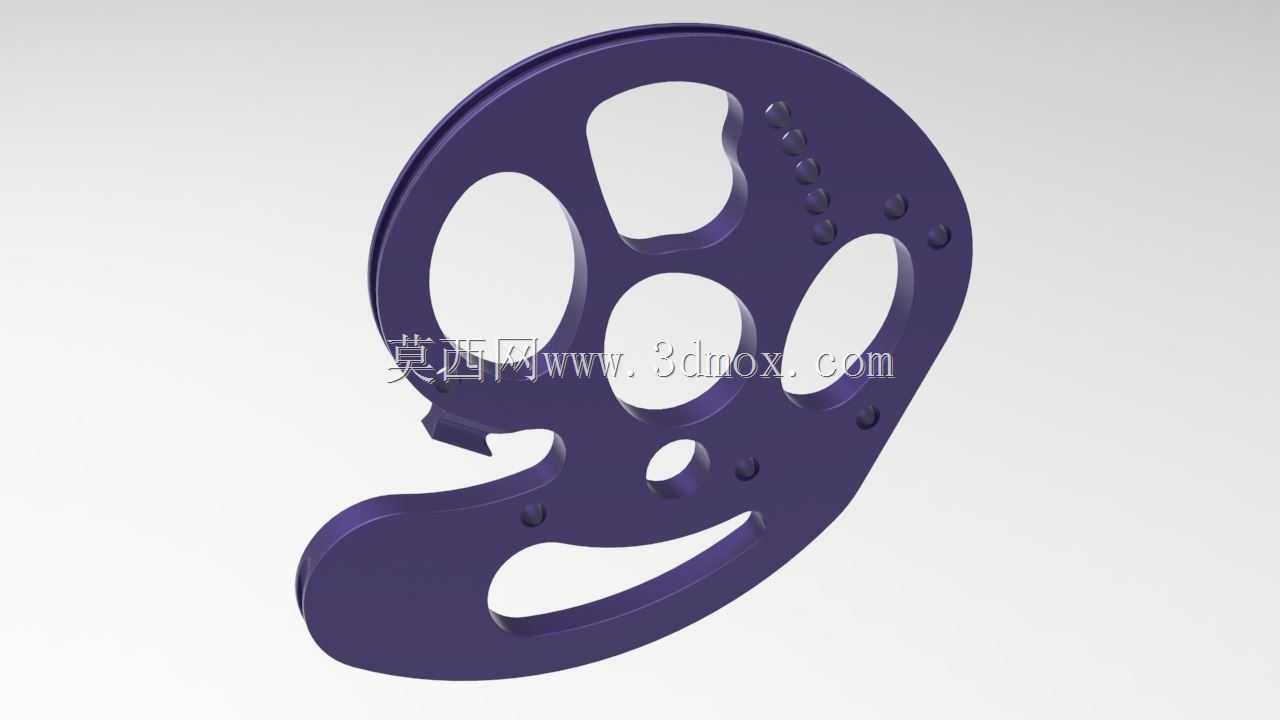

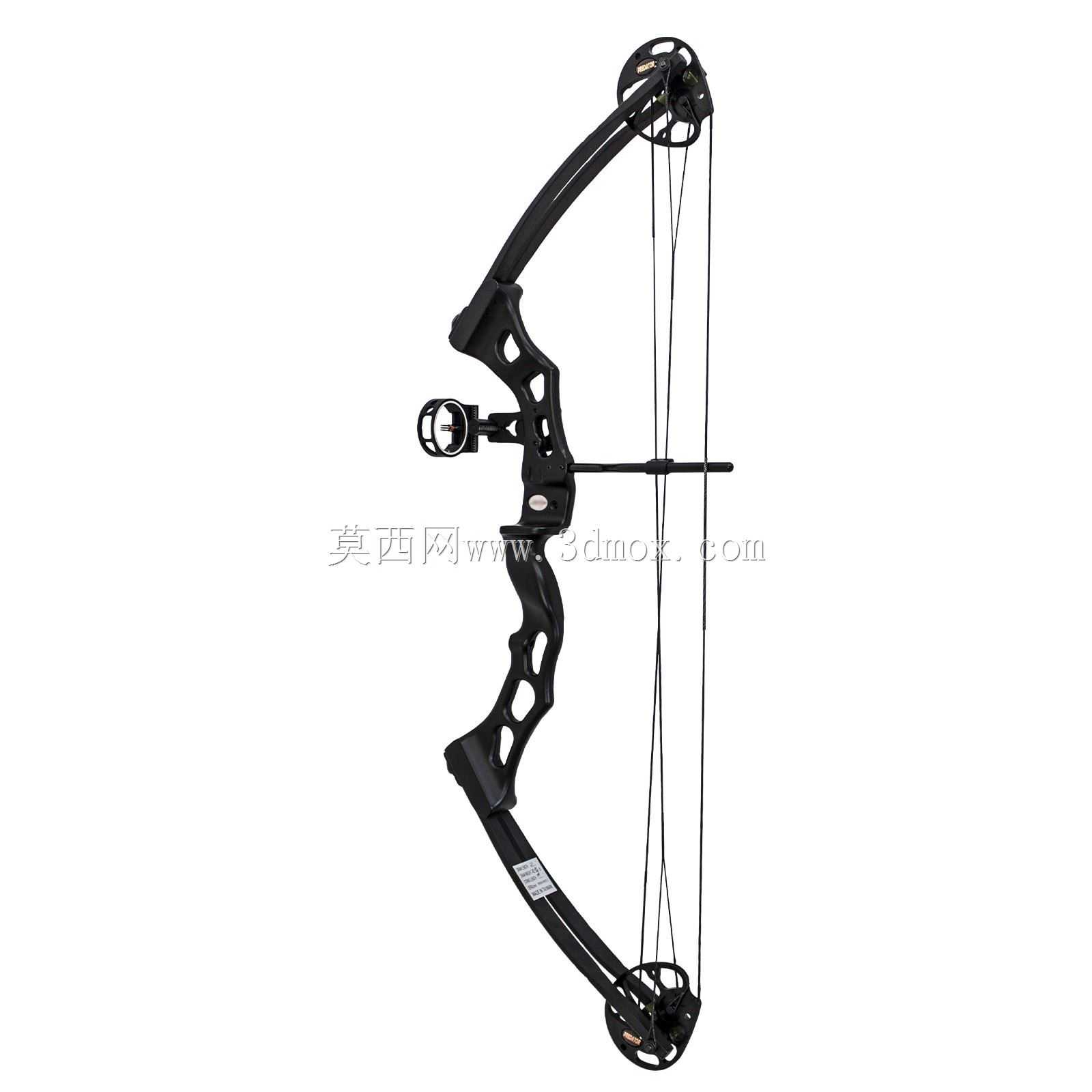

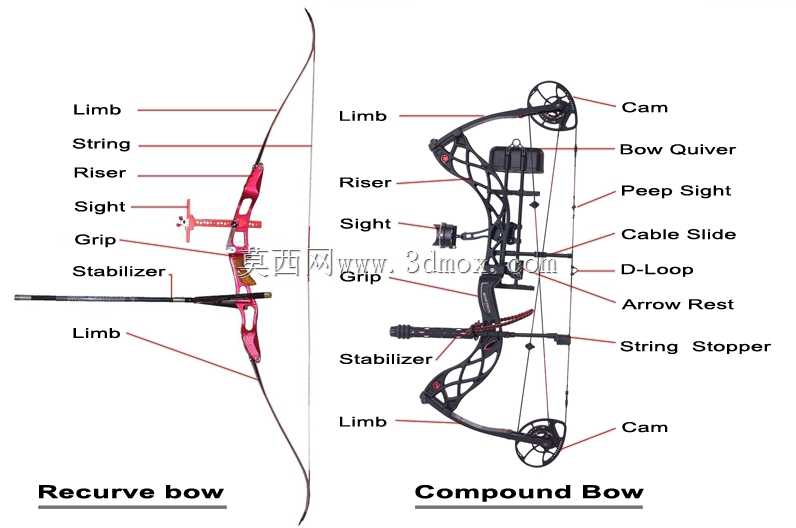

这款弓形凸轮主要应用于复合射箭器材的动力传导系统中，是复合弓实现省力比调节、弓弦行程控制的核心传动构件，直接决定射箭器材的拉感曲线、发力稳定性与射击精度表现，同时也可适配部分需要异形轮廓周期传动的轻载自动化执行机构，满足特定轨迹的往复运动输出需求。在实际使用场景中，该构件安装于复合弓的弓片端部轮组位置，随着拉弓动作的进行，凸轮绕自身安装轴做定轴转动，通过自身异形轮廓的曲面变化，改变弓弦的力臂长度，在拉弓行程后段实现显著的省力效果，让射手可以稳定维持待击发状态，同时在撒放瞬间通过轮廓曲线控制弓弦的回弹速度与加速度，保证箭支的初速一致性，降低发射过程的震动与能量损耗。从设计思路来看，这款弓形凸轮采用非对称异形轮廓设计，轮廓曲线经过多轮动力学仿真迭代，不同区段的曲率分别对应拉弓初始阶段的顺滑发力、中段的力量爬升、后段的省力保持以及撒放阶段的能量释放，在保证结构强度的前提下，在轮体上开设多个异形减重孔，既有效降低了构件自身重量，减少转动惯量带来的能量损耗，也通过孔位的布局优化了构件的应力分布，避免长期交变载荷下出现结构疲劳变形。构件上预留的多个定位凹点与安装孔位，严格匹配主流复合弓轮组的安装边界尺寸，中心安装孔的孔径与定位基准面的公差控制满足精密装配要求，可直接替换同规格的原厂凸轮构件，无需额外修改弓体结构；轮体边缘的弓弦导槽深度与宽度经过适配设计，可兼容不同直径的弓弦与副缆，避免运动过程中出现弓弦滑脱、过度磨损的问题。凸轮整体采用一体化结构设计，曲面过渡顺滑无锐角，既减少了运动过程中的摩擦阻力，也能降低应力集中带来的结构失效风险，轮廓表面的精度控制可保证转动过程中动力输出的平顺性，避免出现拉弓过程中的卡顿、发力突变等影响使用体验的问题，在满足运动器材使用要求的同时，也可为同类异形凸轮的传动设计提供结构参考。
