石油钻井作业双闸板防喷器结构设计

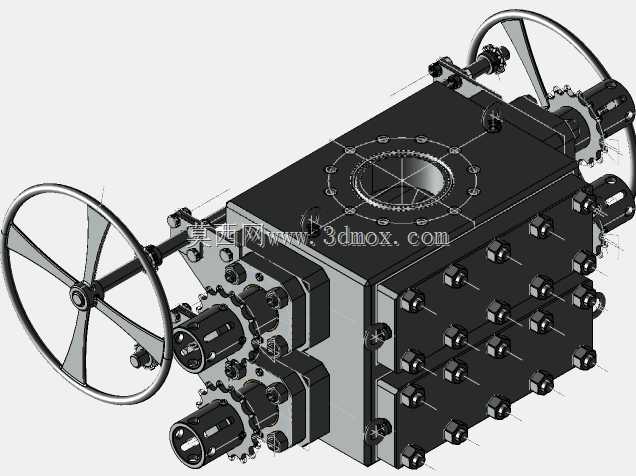

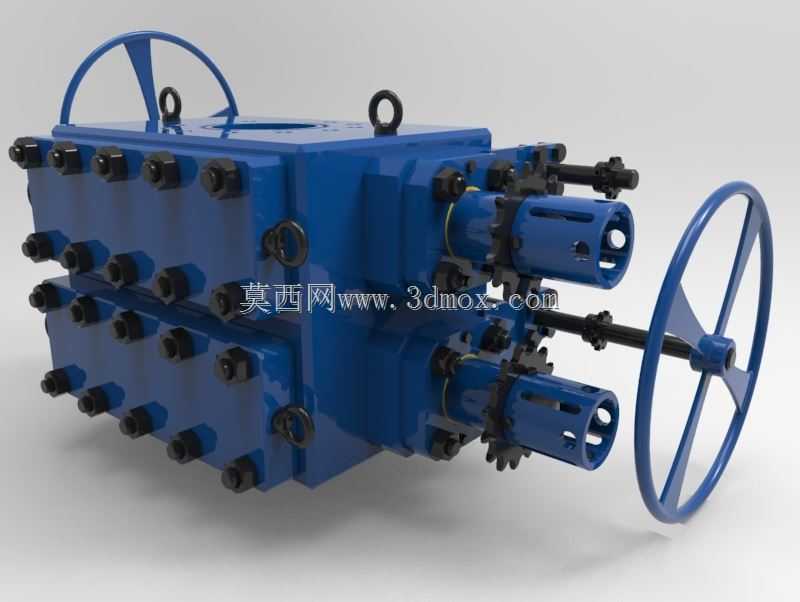

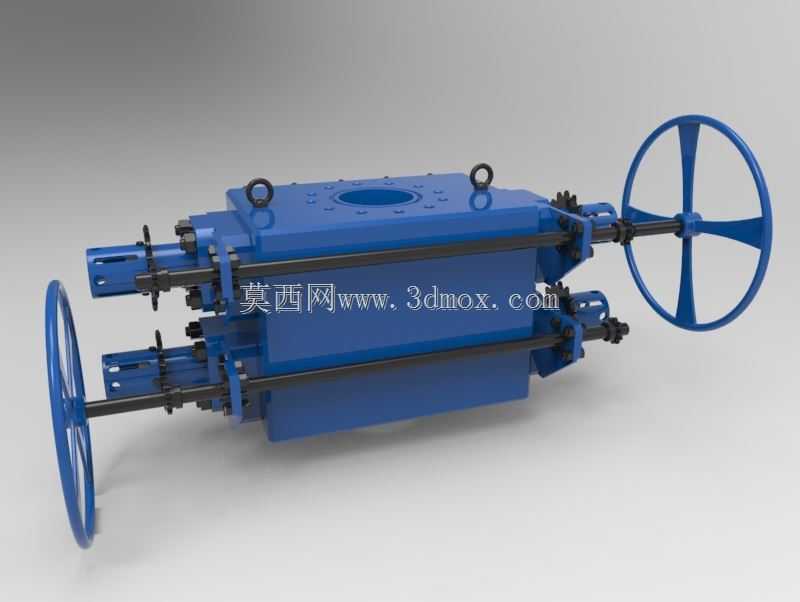

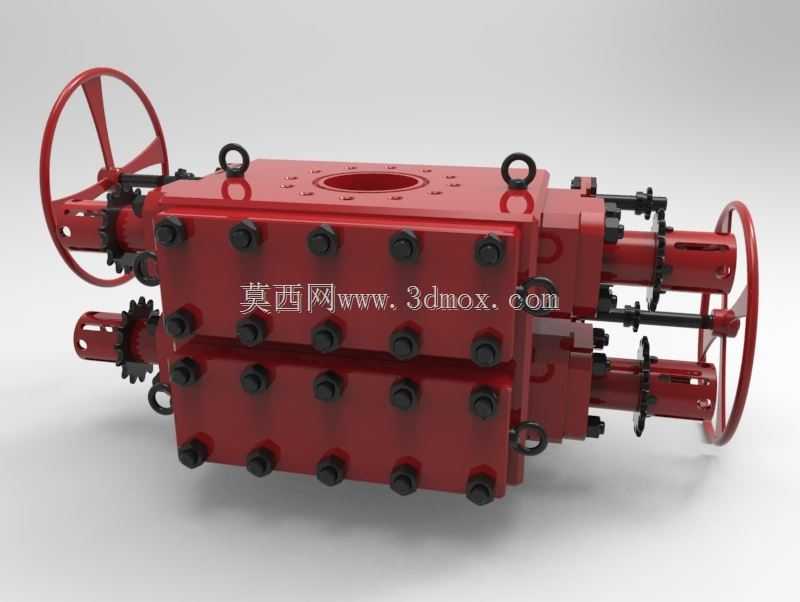

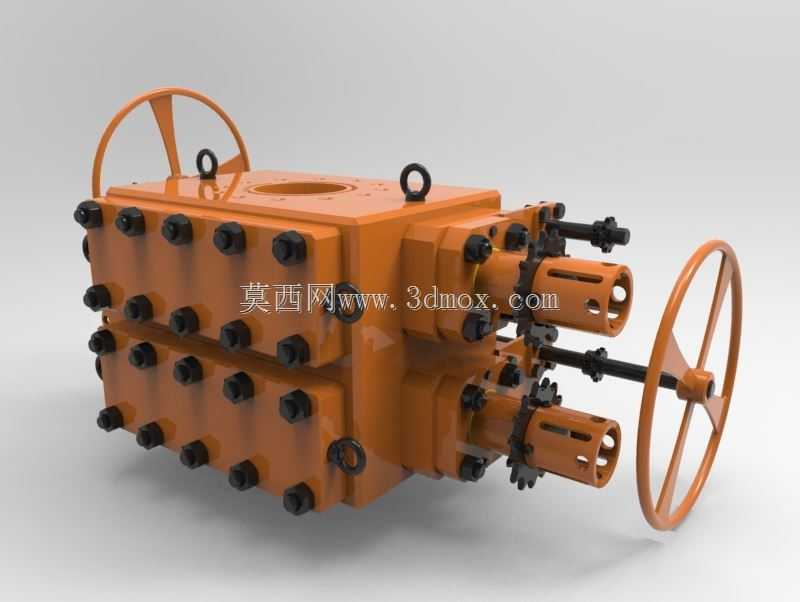

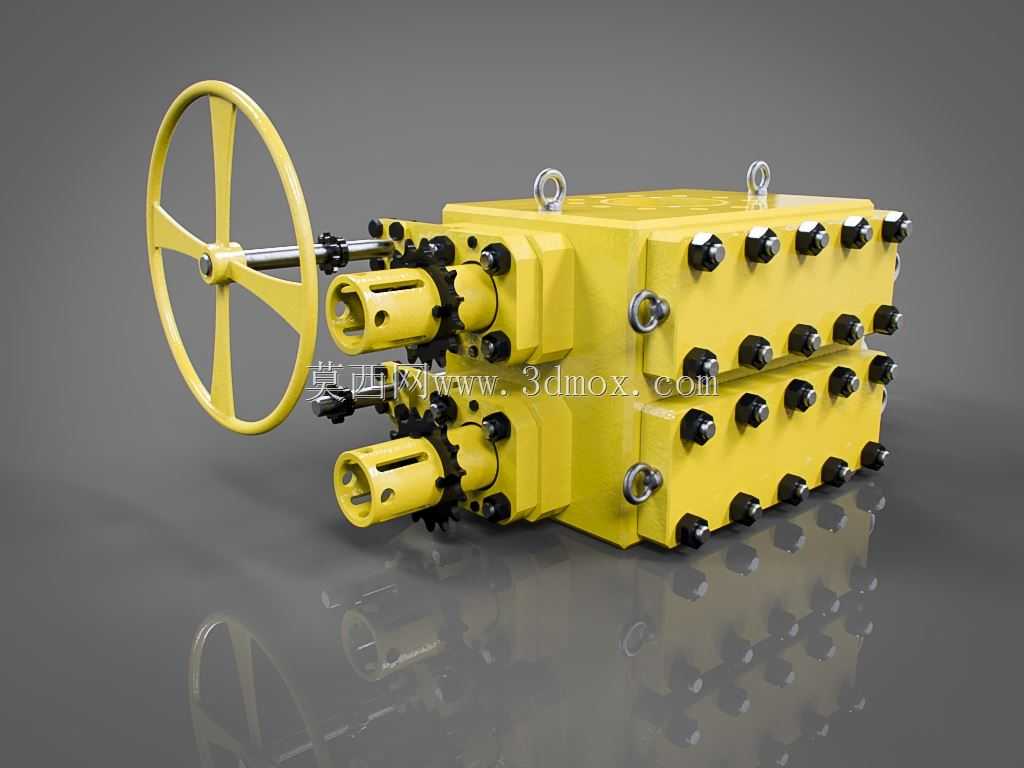

这款防喷器是石油天然气钻井、修井作业场景中的核心井控安全设备，主要安装在井口套管头上方，承担着钻井全过程的井口压力管控职责，是防范井涌、井喷等恶性作业事故的关键屏障，在陆上油气钻井平台、海上钻井模块、非常规油气开采作业现场都有广泛应用，能够在钻井、测井、完井、修井等不同作业工序中，应对不同井筒压力工况下的密封管控需求。从功能特性来看，该款为双闸板结构防喷器，配置两组独立的闸板密封组件，可分别实现全封井口、密封管柱环空的功能，当井筒内无钻具时可通过全封闸板完全封闭井口，当井筒内存在钻杆、油管等管柱时，可通过对应尺寸的半封闸板密封管柱与井口之间的环形空间，配合侧部的手动操作手轮，可在液压动力失效的应急工况下完成手动关井操作，顶部与侧部的吊环结构可满足设备吊装转运、现场安装对位的作业需求，本体上均匀布置的高强度螺栓为上下壳体、侧门组件提供足够的预紧力，可承受高压工况下的壳体密封压力，避免高压流体从壳体结合面泄漏。在设计思路上，整体采用长方体承压本体结构，将闸板驱动腔、密封流道、操作机构集成在一体化锻造的本体内部，尽可能减少外部连接管线与冗余结构，降低高压工况下的泄漏风险；两侧对称布置的操作手轮采用大直径轮辐结构，可放大操作扭矩，让作业人员在应急手动操作时能够用更小的力完成闸板的锁紧与密封动作；闸板组件采用浮动式密封设计，可在闸板关闭过程中自动补偿密封面的磨损量，延长密封件的使用寿命，同时降低闸板动作过程中的卡滞风险。从安装边界来看，该设备上下端采用标准法兰连接结构，可与现场通用的井口套管头、钻井四通等设备直接匹配对接，整体宽度方向预留了足够的手轮操作空间，安装时需保证手轮外侧与周边井架结构、管线的操作净距不小于0.8米，满足作业人员手动操作的空间需求；设备高度方向的尺寸适配常规钻井平台井口的安装高度要求，无需额外加高井口连接段即可完成安装，本体上的吊装吊点位置经过重心匹配设计，吊装时可保证设备处于水平状态，方便与井口法兰的对位安装，侧部的液压接口采用标准高压油口连接尺寸，可与现场通用的井控液压管线直接对接，无需额外制作转换接头。
