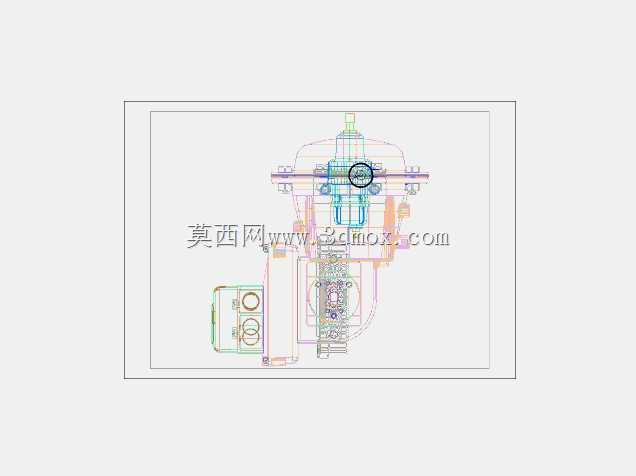

费希尔气动调节阀带定位器结构设计

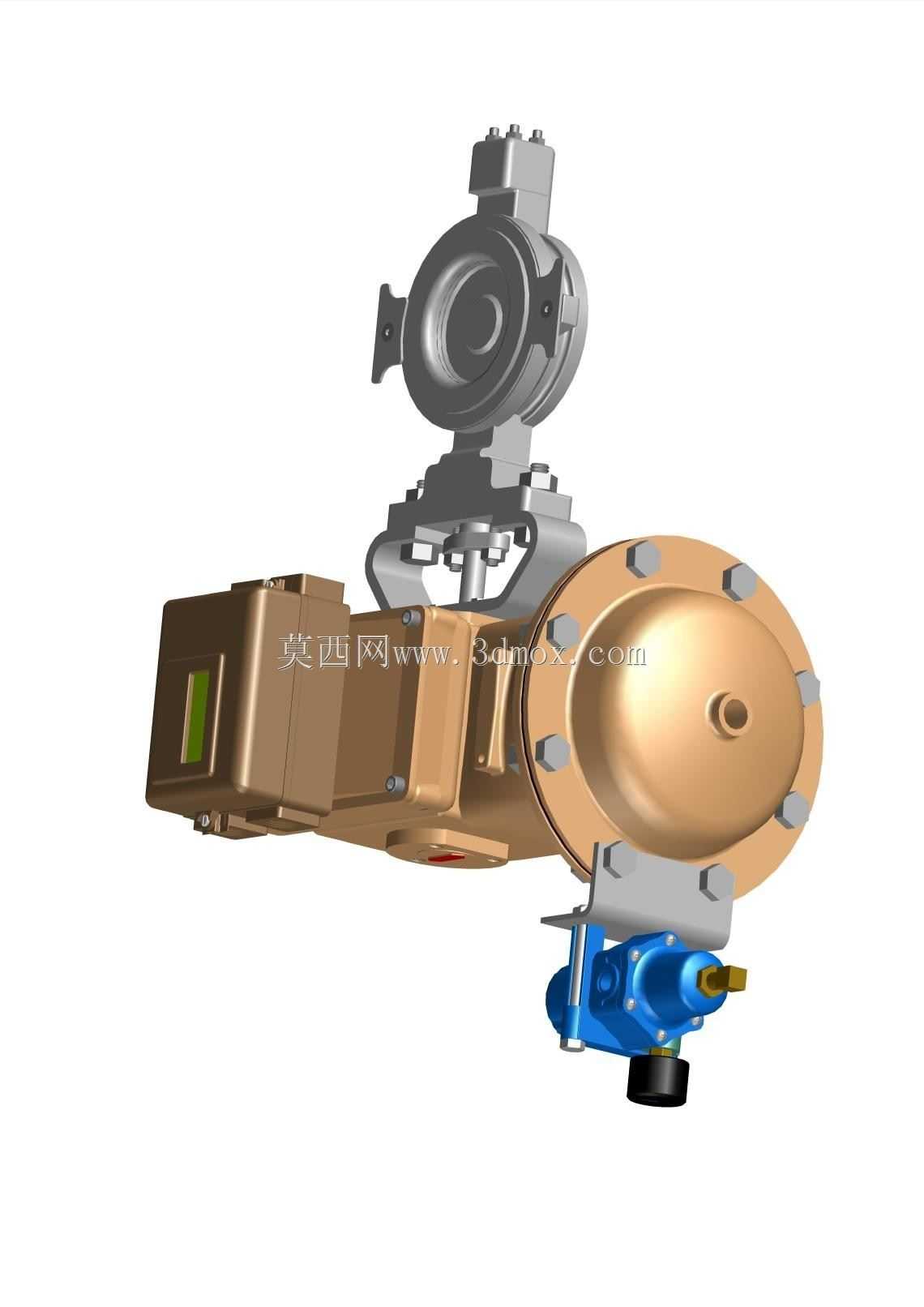

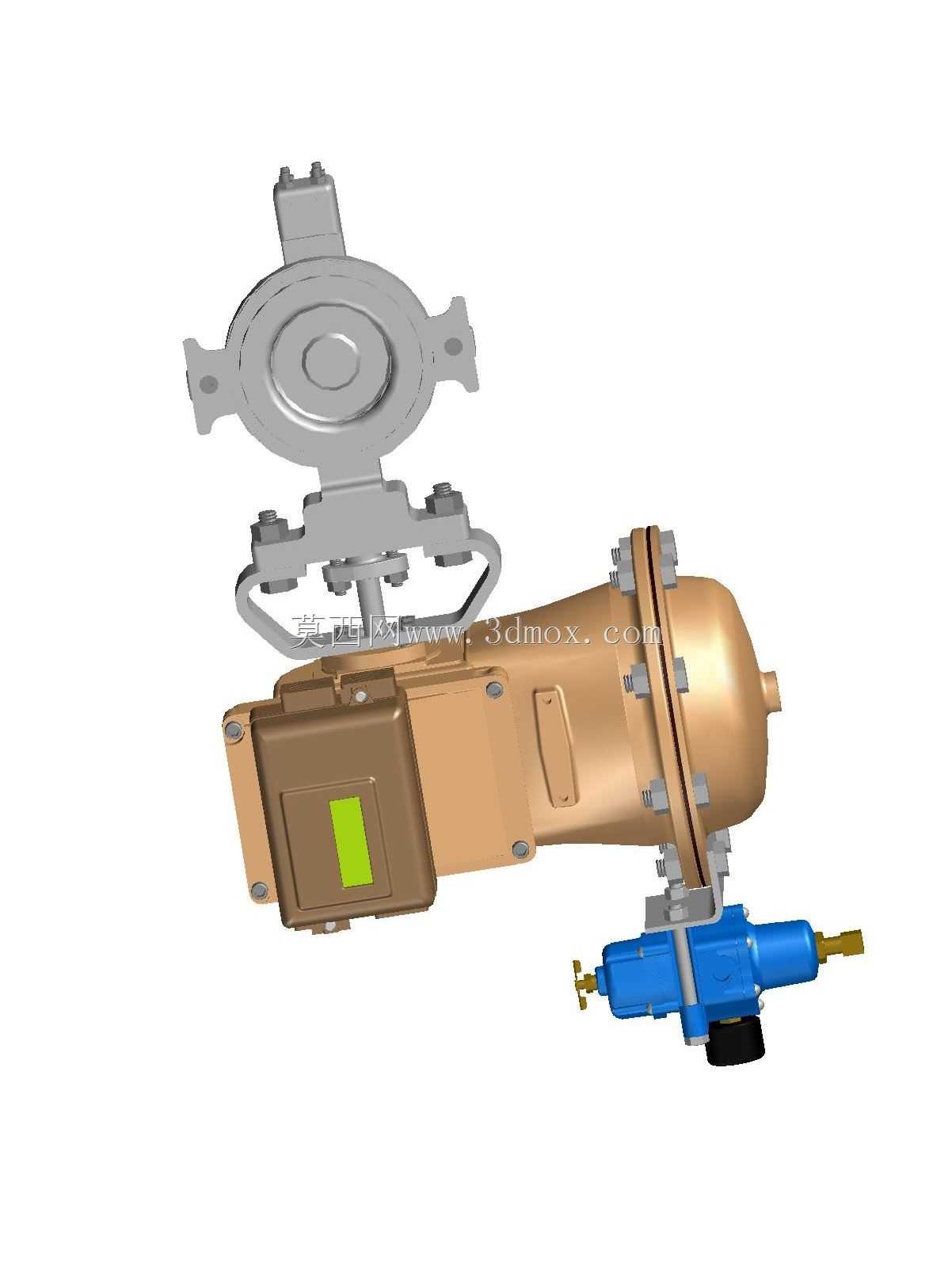

该套设备主要应用于石油化工、电力冶金、生物医药等行业的连续生产管路系统中，承担生产线流体介质的流量、压力、液位精准调控任务，是过程控制领域保障工艺参数稳定、提升生产良品率的核心执行单元。整套结构由三部分协同组成：上方的对夹式蝶阀阀体作为管路截流与调节的过流部件，采用薄型对夹安装结构，可适配不同压力等级的金属管路法兰对接，过流通道采用流线型流道设计，能够有效降低介质流经时的紊流与压损，适配水、蒸汽、油品及部分弱腐蚀性介质的输送调控需求；中部的薄膜式气动执行机构是整套设备的动力输出单元，通过输入气压信号推动膜片组件产生线性位移，带动阀杆升降实现阀板开度的精准调整，执行器壳体采用铸铜材质做防腐处理，膜片采用耐老化丁腈橡胶夹层结构，可在宽温域工况下保持稳定的推力输出，避免长期运行出现蠕变失效；下方配套的蓝色阀门定位器作为控制反馈核心，能够接收控制系统输出的标准电信号，实时比对阀位实际开度与指令值的偏差，动态调整进入执行机构的气压大小，克服阀杆摩擦、介质压差带来的负载扰动，将阀门开度控制精度提升至全行程的百分之一以内，满足精细化工艺调节的要求。设计过程中充分考虑了现场安装的边界约束，阀体的法兰对接孔位采用通用化标准间距设计，执行机构与定位器的连接支架采用模块化快装结构，无需现场额外加工适配件即可完成组装，整体安装重心沿管路轴线对称分布，可有效降低管路长期运行产生的振动对设备连接精度的影响。设备的气路接口、电气接线端口均设置在设备外侧易操作位置，方便后期现场调试与维护检修，执行机构的行程指示杆直接暴露在可视区域，运维人员无需拆解设备即可直观判断阀门当前开度状态，定位器的调校旋钮采用防误触保护盖设计，避免现场杂物磕碰或人员误操作导致的参数偏移。整套结构的运动部件均做了耐磨与密封处理，阀杆位置采用多重填料密封结构，既可以避免介质沿阀杆泄漏，也能阻挡外界粉尘进入执行机构内部磨损传动部件，适配多粉尘、高湿度的复杂工业现场环境，能够在无额外防护的户外工况下长期稳定运行。
