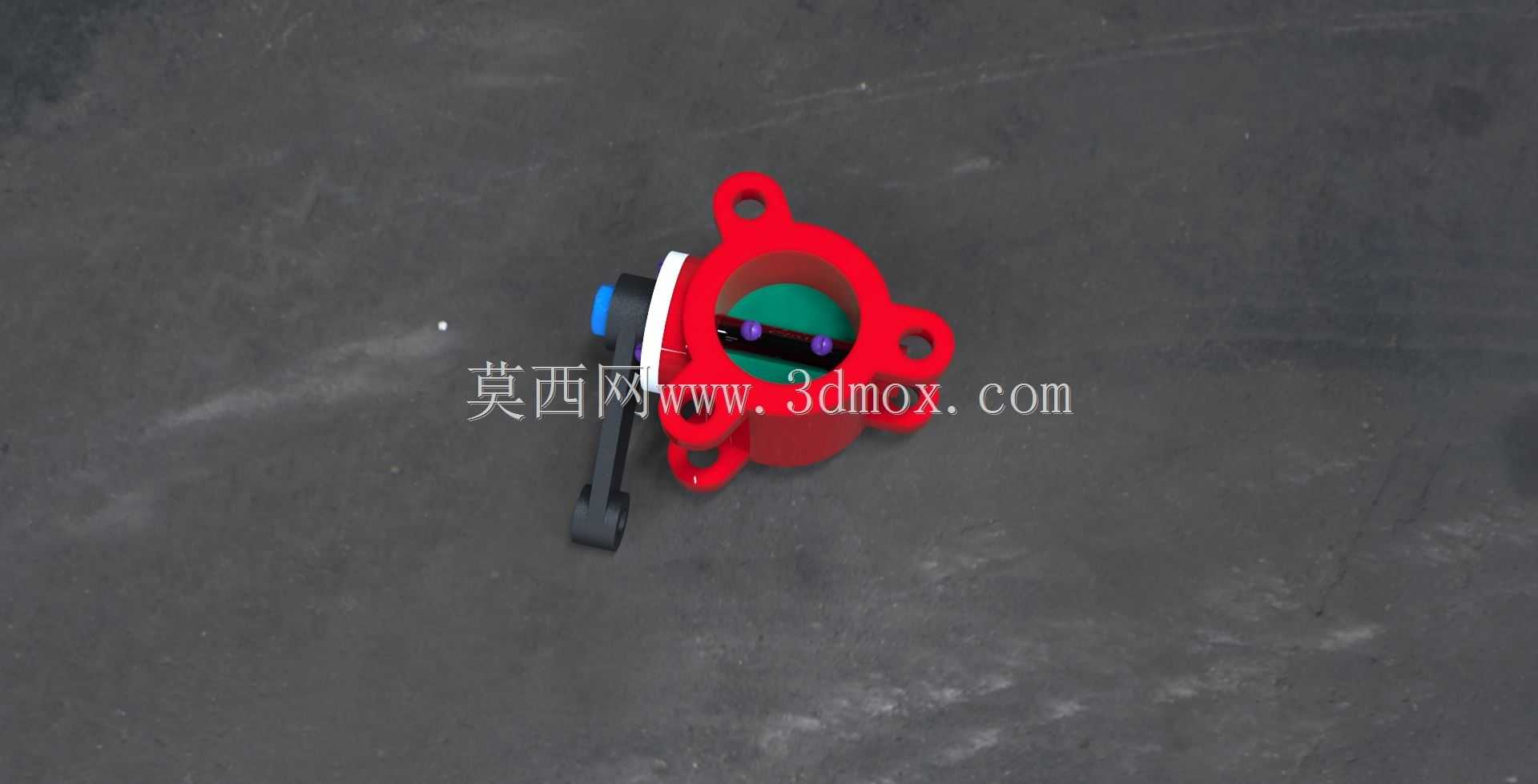

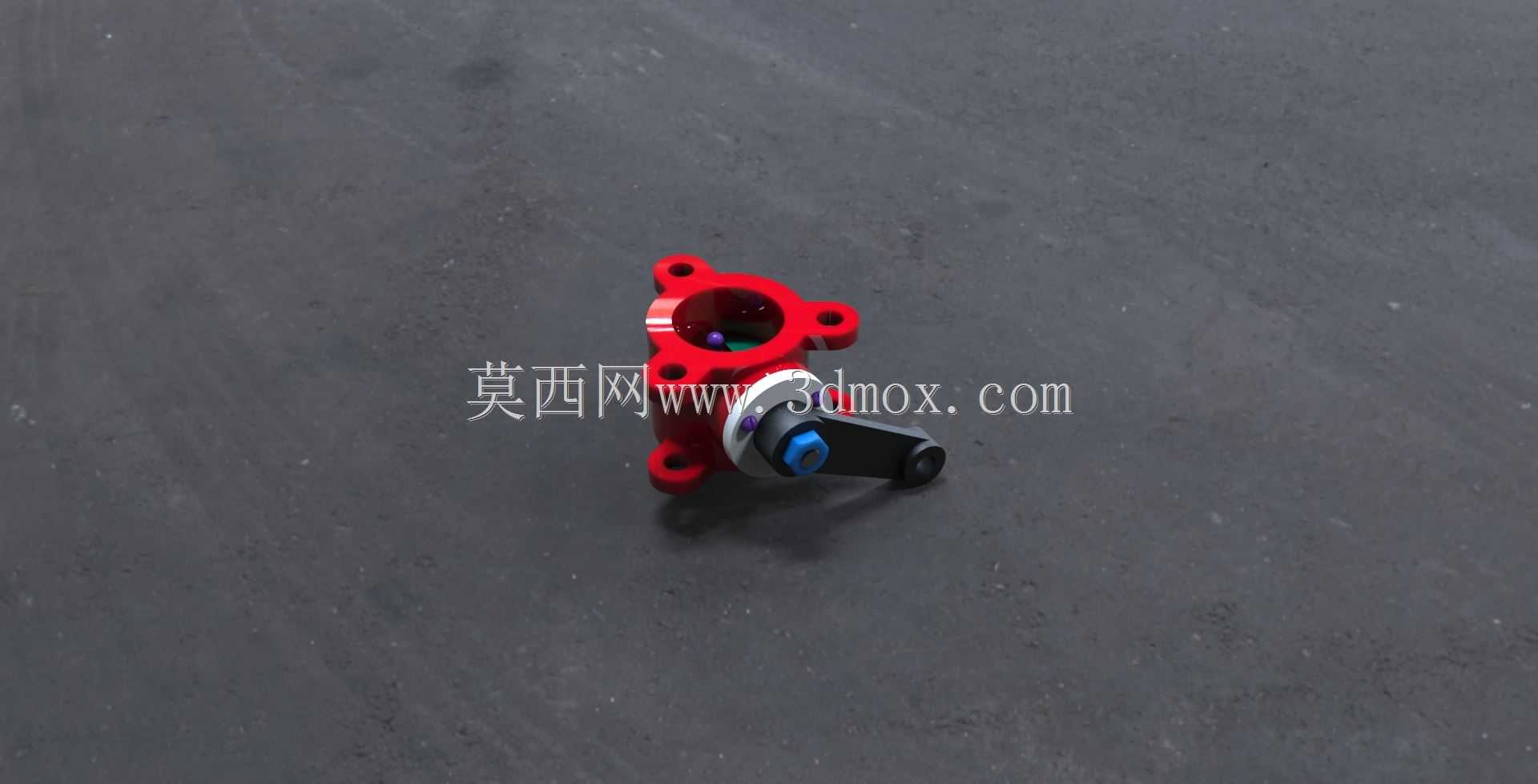

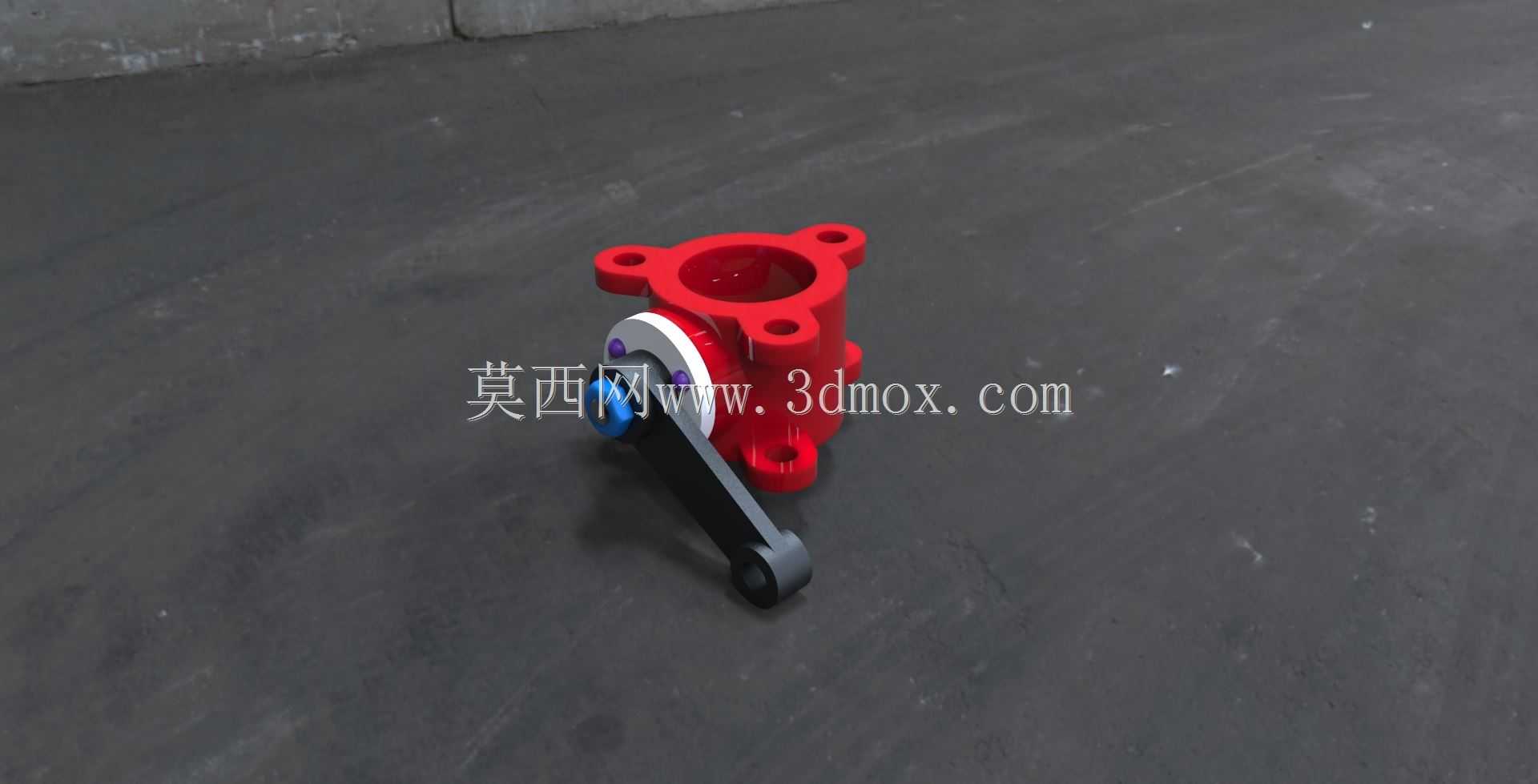

手动法兰式蝶阀结构设计展示

这款手动蝶阀主要应用于低压给排水、暖通循环、化工介质输送等工业管路场景，作为管路通断与流量调节的核心控制部件，可适配水、弱腐蚀性流体、低压气体等多种介质的管控需求，在市政管网、车间工艺管线、小型成套水处理设备中都能见到这类阀件的身影，相比同口径闸阀、截止阀，它结构更紧凑，启闭行程短，操作力矩小，安装占用空间优势明显。从功能特性来看，这款蝶阀采用手柄驱动结构，通过扳动手柄带动阀杆旋转，直接驱动阀瓣在90度范围内转动，实现管路从全闭到全开的状态切换，手柄上自带的定位结构可以将阀瓣锁定在对应开度位置，满足不同工况下的流量调节需求，阀瓣与阀体之间的密封结构贴合紧密，低压工况下密封性能可靠，启闭过程中阀瓣与密封面无过度摩擦，长期使用磨损量小，维护成本较低。设计过程中优先考虑了安装适配性与操作便利性，阀体采用顶部四法兰连接结构，可直接与对应通径的管路法兰通过螺栓紧固对接，安装时无需额外加装转接构件，法兰盘上的安装孔位严格匹配通用管路法兰标准，安装孔间距、孔径都预留了足够的安装操作空间，方便现场施工人员穿拧螺栓；阀体流道采用直通式设计，介质流通时阻力损失小，不会在阀腔内部形成大面积介质滞留区，适配带有少量悬浮杂质的流体输送场景，不易出现卡堵问题。外形尺寸方面，这款蝶阀整体结构紧凑，阀体主体高度适配常规管路安装的竖向空间要求，手柄向外延伸的长度经过力矩匹配设计，既保证操作人员无需借助额外工具就能轻松扳动启闭，又不会因为手柄过长导致安装后占用过多侧向操作空间，安装边界充分考虑了并排布管的场景需求，相邻管路安装时不会出现手柄干涉问题；阀体下部的定位结构与上部法兰同轴度控制严格，安装后阀杆与阀体密封件的同轴度偏差控制在极小范围内，避免长期启闭过程中出现阀杆偏磨导致的外漏问题。整体结构没有冗余设计，所有构件都服务于启闭控制与密封可靠的核心需求，零件数量少，后期拆解维护时仅需拆开上部压盖就能更换密封件与阀瓣，无需将整个阀体从管路上拆下，大幅降低了现场运维的工作量与停机时间。
