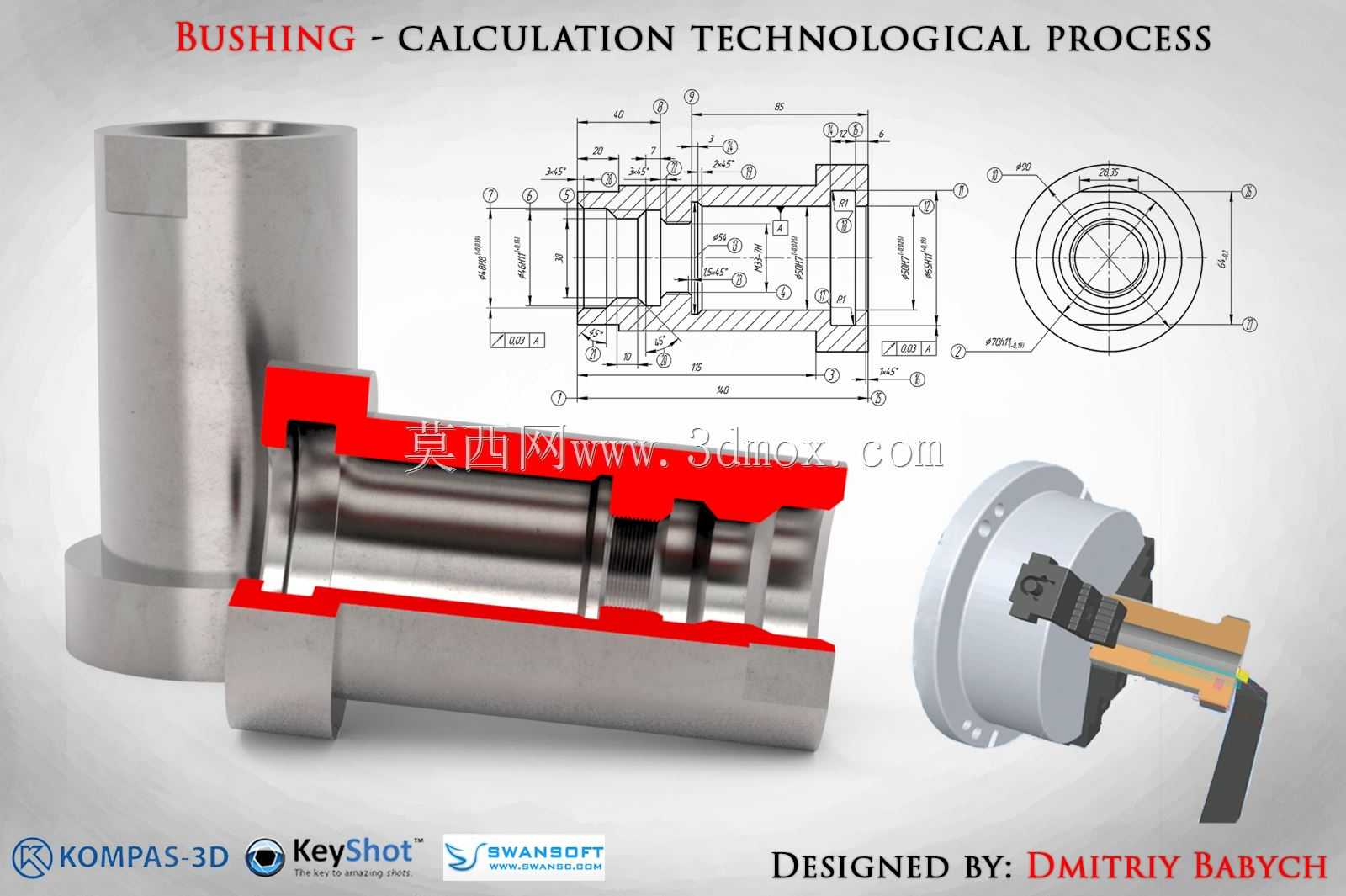

衬套加工工艺配套三维结构设计

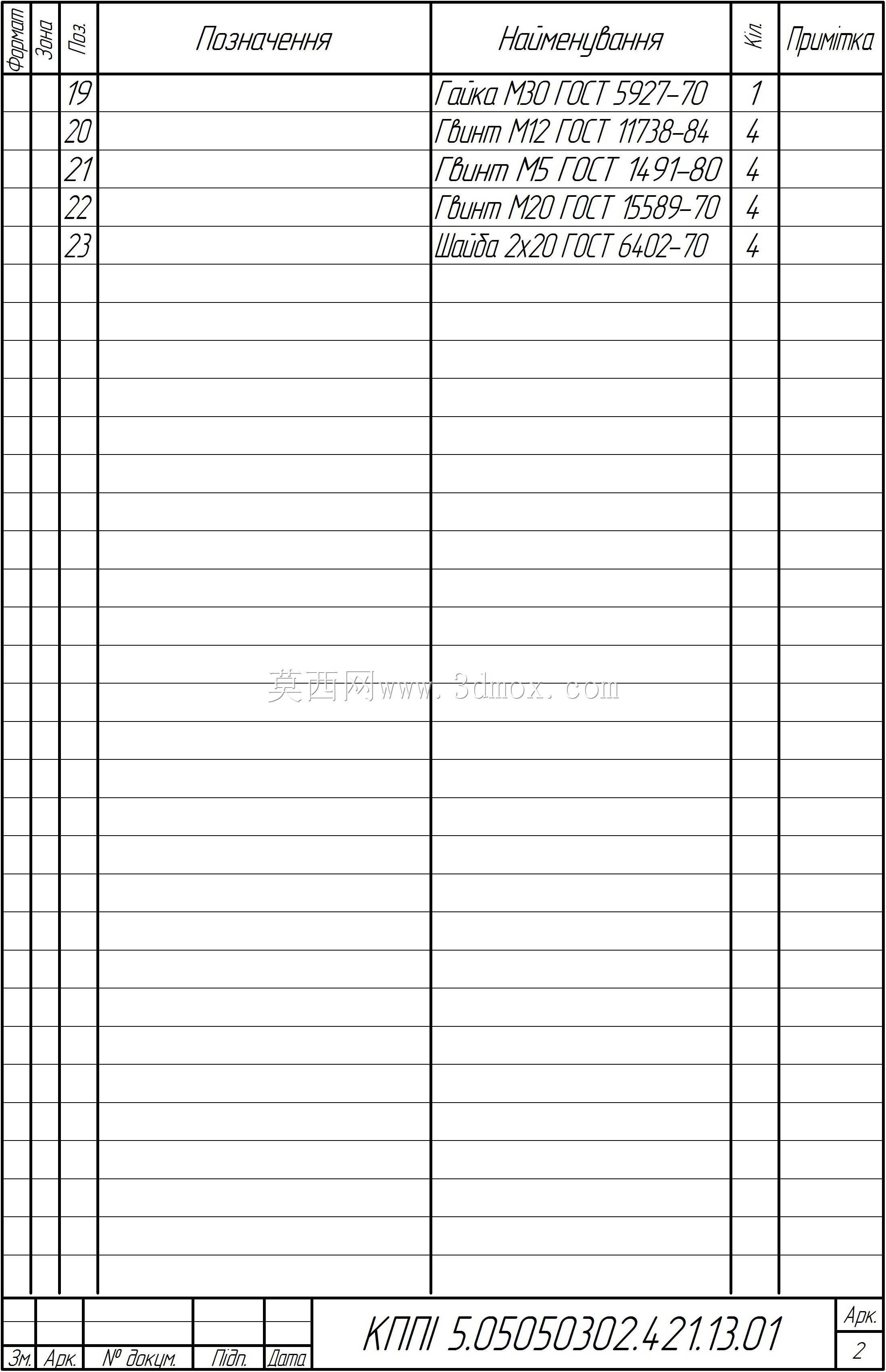

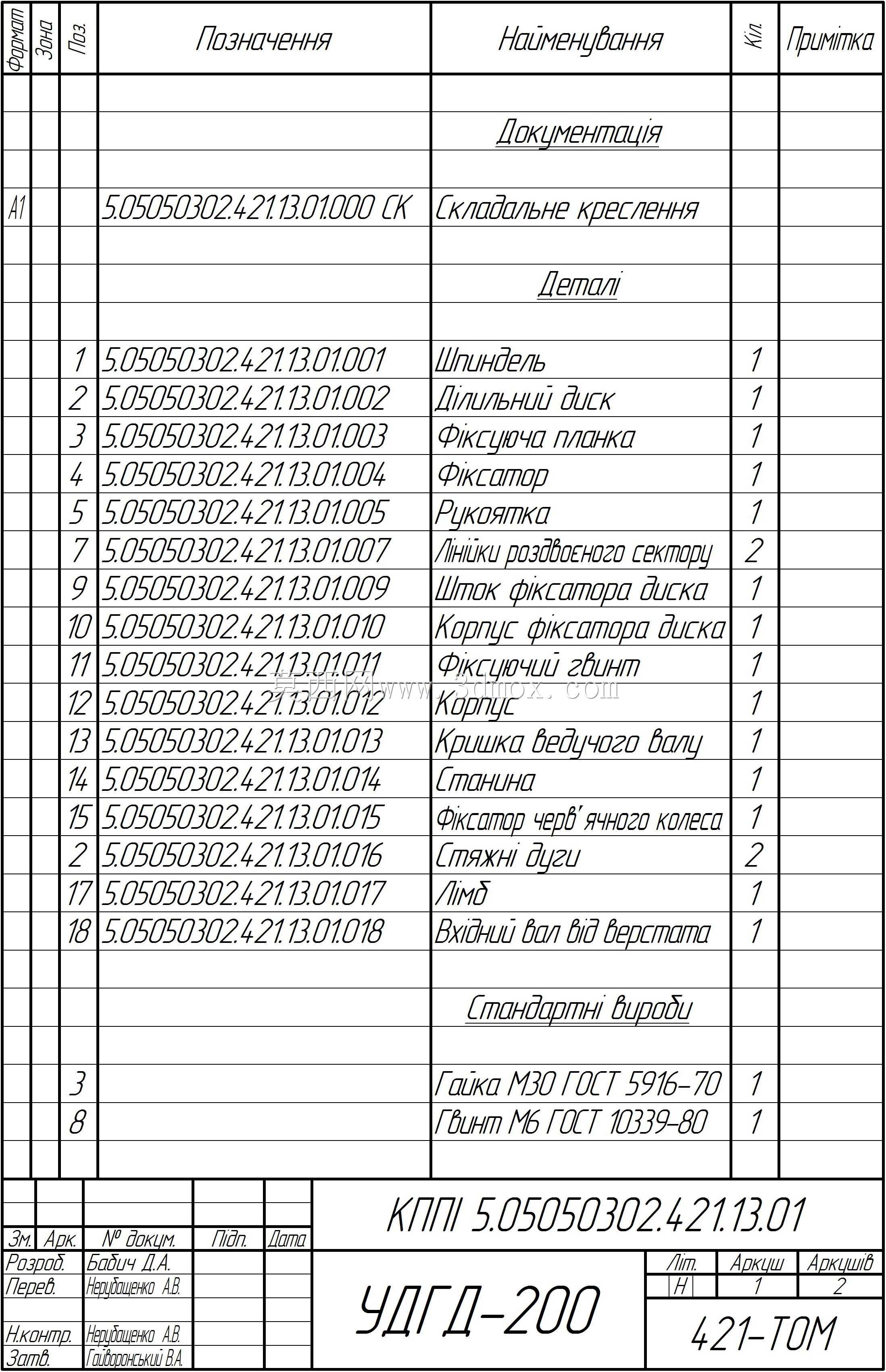

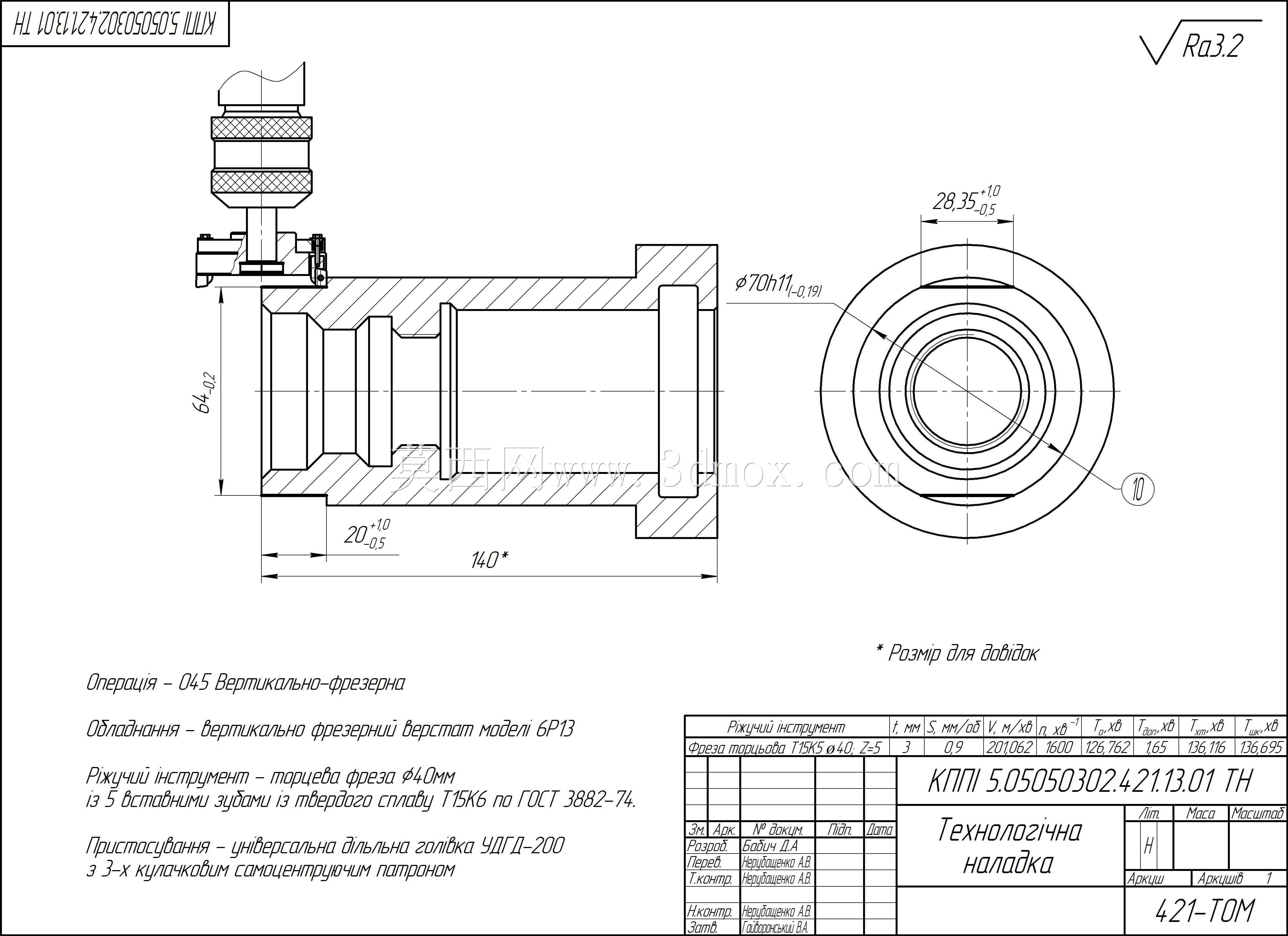

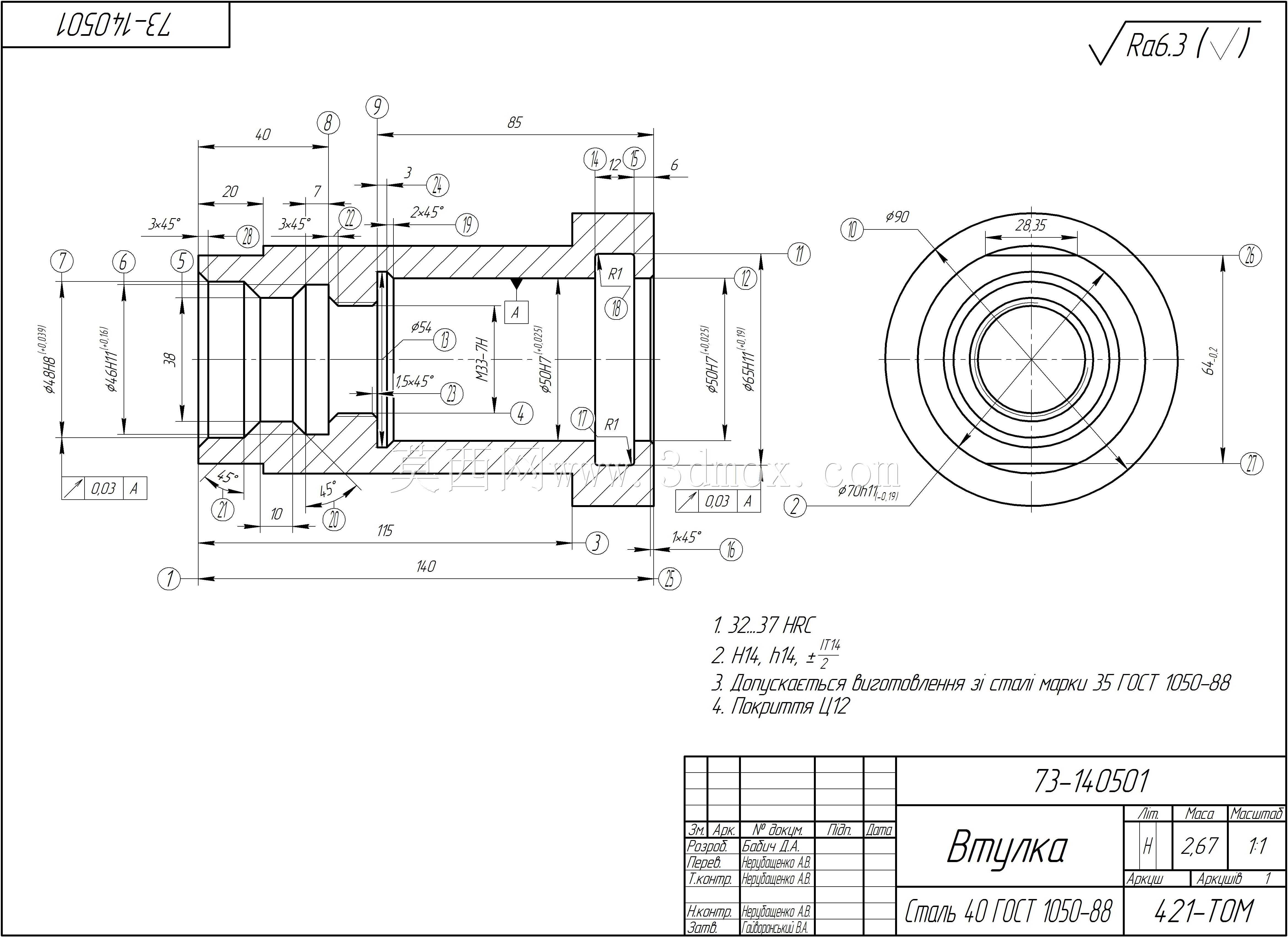

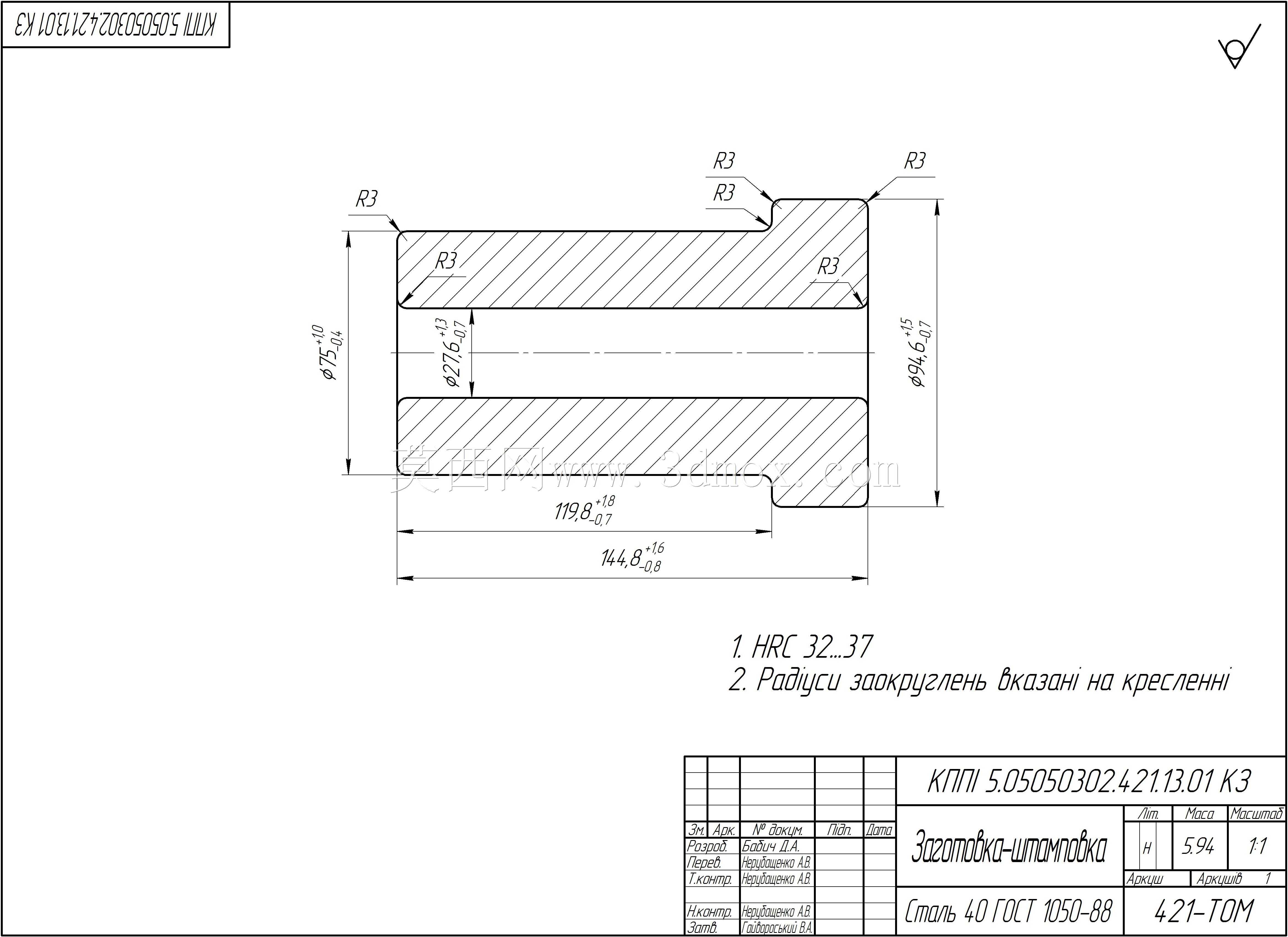

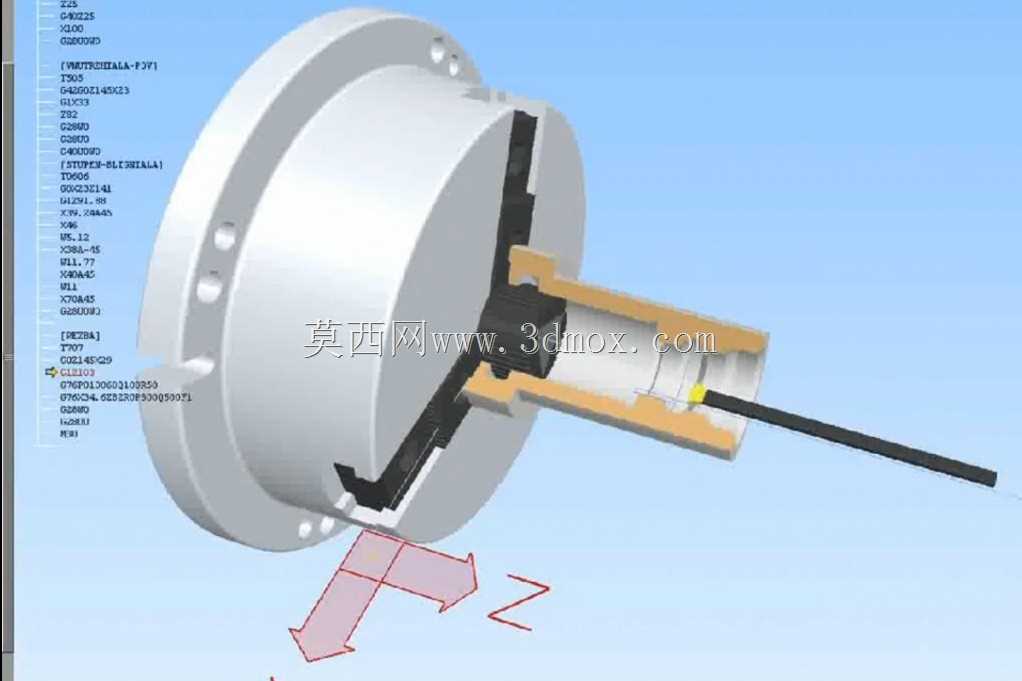

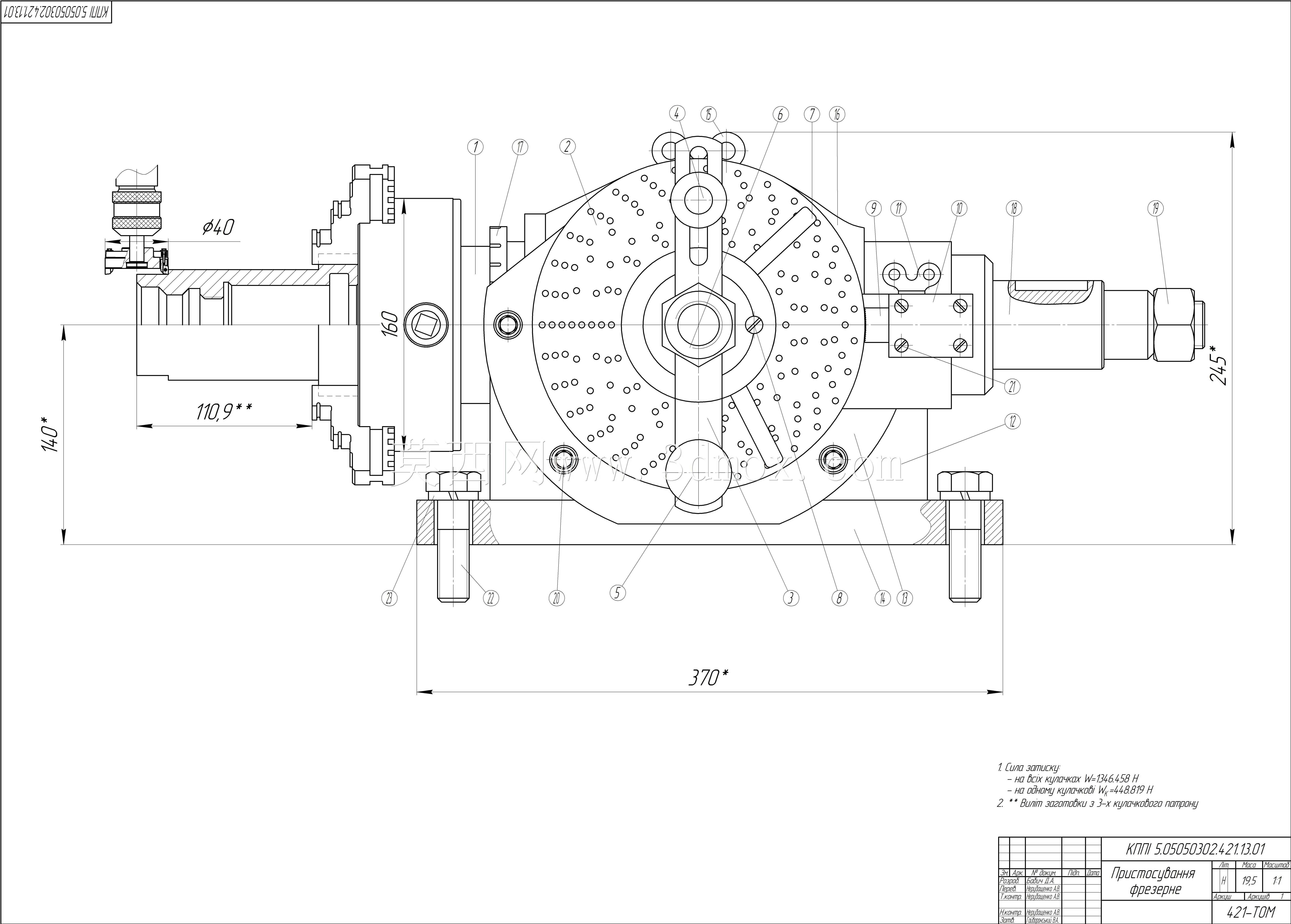

该三维结构围绕机械系统中起定位、减磨、导向作用的衬套类零件展开，完整覆盖衬套从毛坯成型到成品装配全流程的工艺配套设计，可直接应用于机床加工、液压系统、传动机构等场景中衬套零件的生产落地，为衬套类零件的批量加工、精度控制提供完整的结构参考与工艺逻辑支撑。在实际工业场景中，衬套是各类往复运动、旋转传动机构的核心配套零件，广泛应用于机床主轴配套、液压阀组导向、工程机械铰接点位、汽车底盘连接部位，主要承担降低配合部件磨损、补偿装配间隙、隔绝硬质杂质侵入配合面、提升连接结构同轴度的作用，其加工精度直接决定整套机构的运行寿命与传动稳定性，一旦衬套的同轴度、表面粗糙度、配合公差不达标，会直接引发机构卡滞、异常磨损、传动异响等故障。该设计从衬套的实际功能需求出发，首先明确衬套的核心配合边界：衬套外圆与安装基座采用过盈配合设计，保证衬套在长期受交变载荷的工况下不会出现松脱移位；内孔与运动轴采用间隙配合，预留合理的润滑介质存储空间，同时严格控制配合间隙范围，避免间隙过大引发运动件晃动、间隙过小导致润滑不足出现干磨。设计过程中充分考虑金属毛坯的加工余量分配，针对衬套的台阶结构、内孔油槽、端面密封槽等特征，逐一匹配对应的加工工序逻辑，从毛坯下料、粗车外圆与端面、钻孔粗镗内孔、热处理调质、精车各配合面、内孔精镗或磨削、铣削油槽与定位缺口、去毛刺倒角到最终检验，每一步工序都对应明确的结构定位基准，保证加工过程中基准统一，减少多次装夹带来的形位公差累积。针对数控加工环节，设计中明确了各工序的装夹定位方式，采用软爪夹持、端面压紧的装夹方案，避免薄壁衬套装夹变形，同时匹配对应的刀具进给参数逻辑，保证薄壁部位加工时不会出现振刀、让刀问题。结构外形上，衬套采用带法兰定位的台阶式结构，法兰端面设置定位销孔，可实现安装时的快速定位，避免衬套在基座内转动；内孔表面设计有螺旋式油槽，可在运动过程中持续将润滑脂引导至整个配合面，形成均匀的油膜降低摩擦系数；衬套的各锐边均设计有工艺倒角，既方便装配时的导向导入，也可去除加工毛刺避免装配时刮伤配合件表面。安装边界方面，设计严格控制衬套的轴向长度尺寸，保证装配后法兰端面与基座安装面完全贴合，内孔与运动轴的同轴度控制在0.01mm以内，外圆与安装孔的圆柱度公差符合精密配合要求，可适配中高压、中速往复运动的工况需求，同时配套的加工工艺逻辑可直接适配常规数控车床、加工中心的生产条件，无需特殊定制工装即可完成加工，有效降低衬套零件的生产制造成本，提升加工合格率。
