带弹簧复位结构的三自由度倒立摆装置

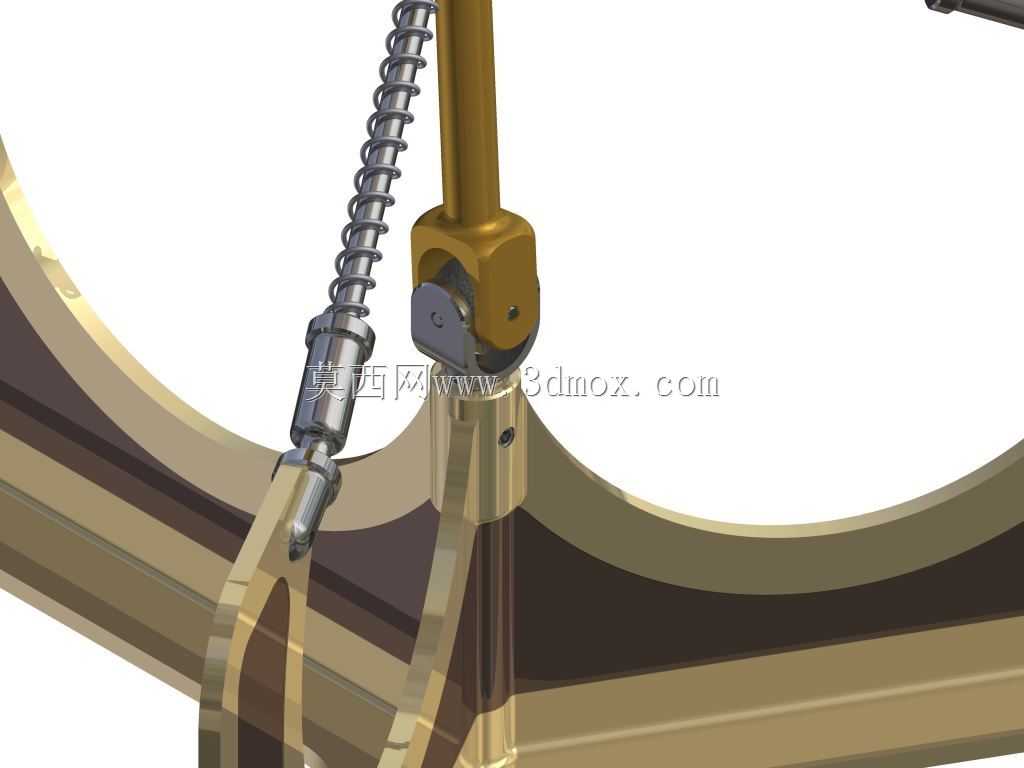

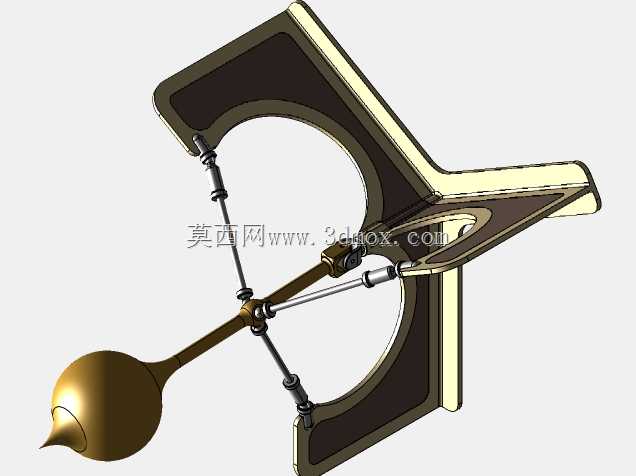

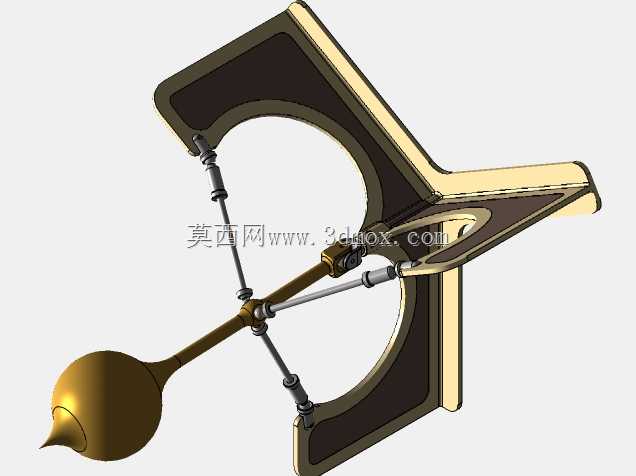

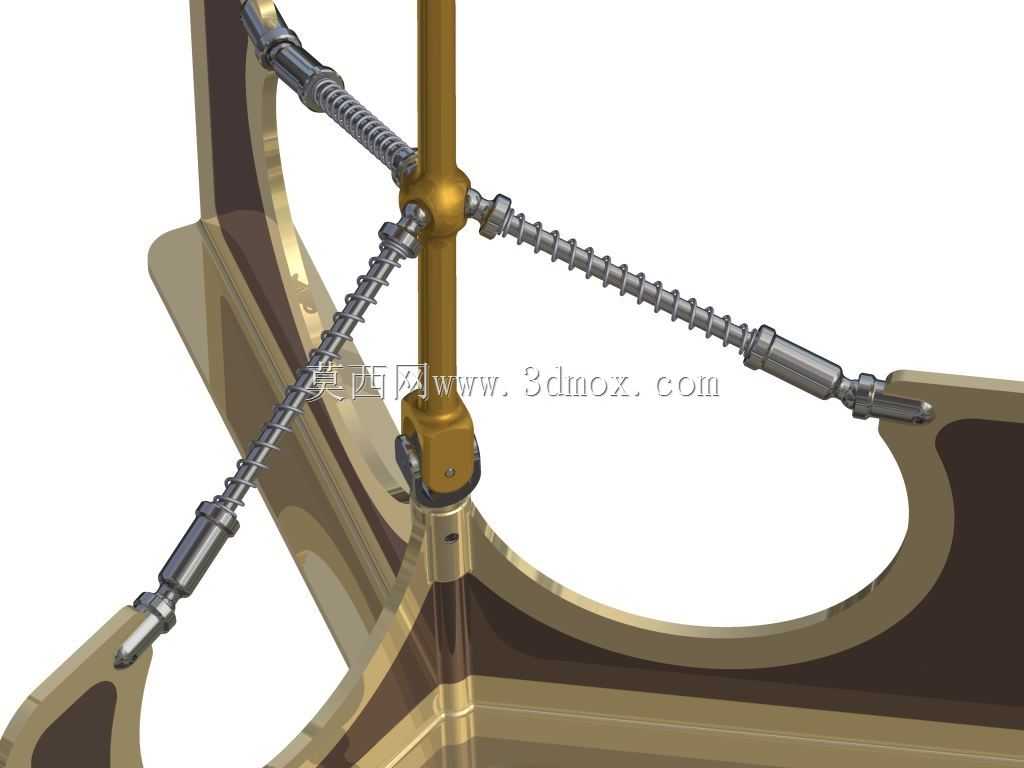

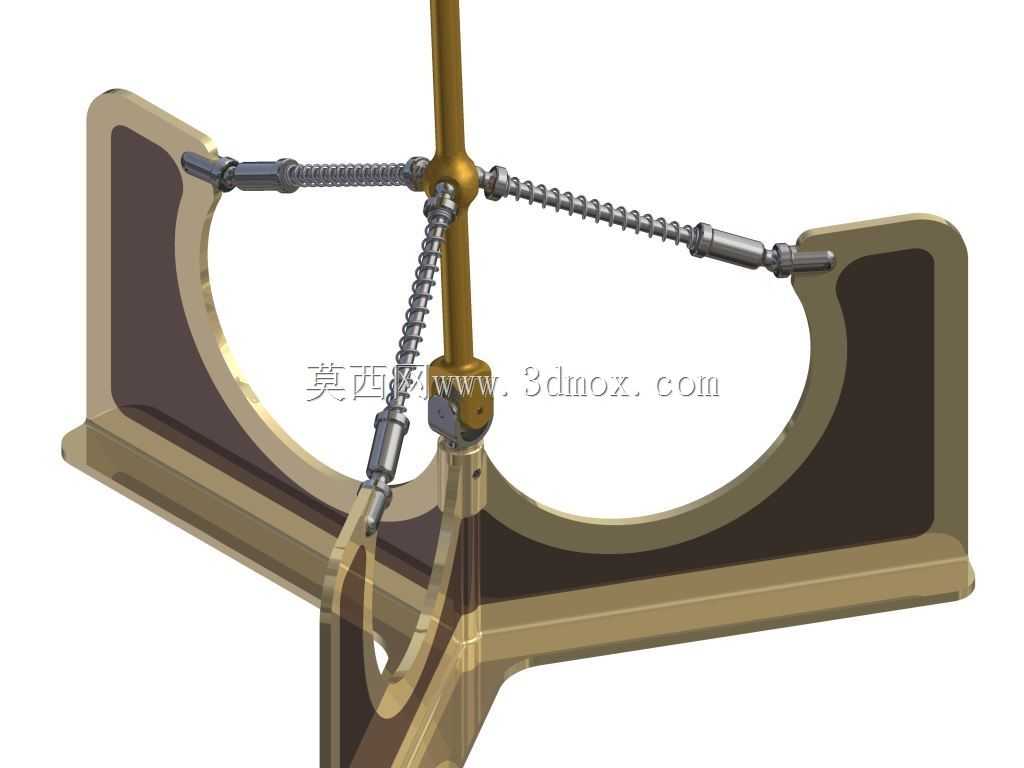

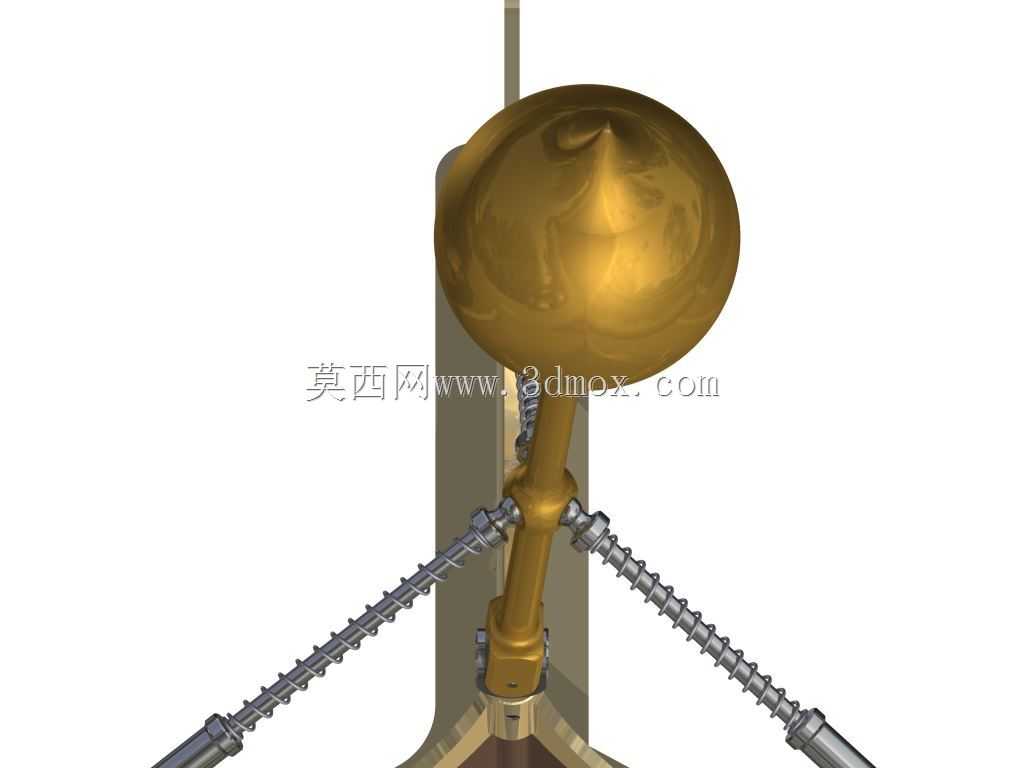

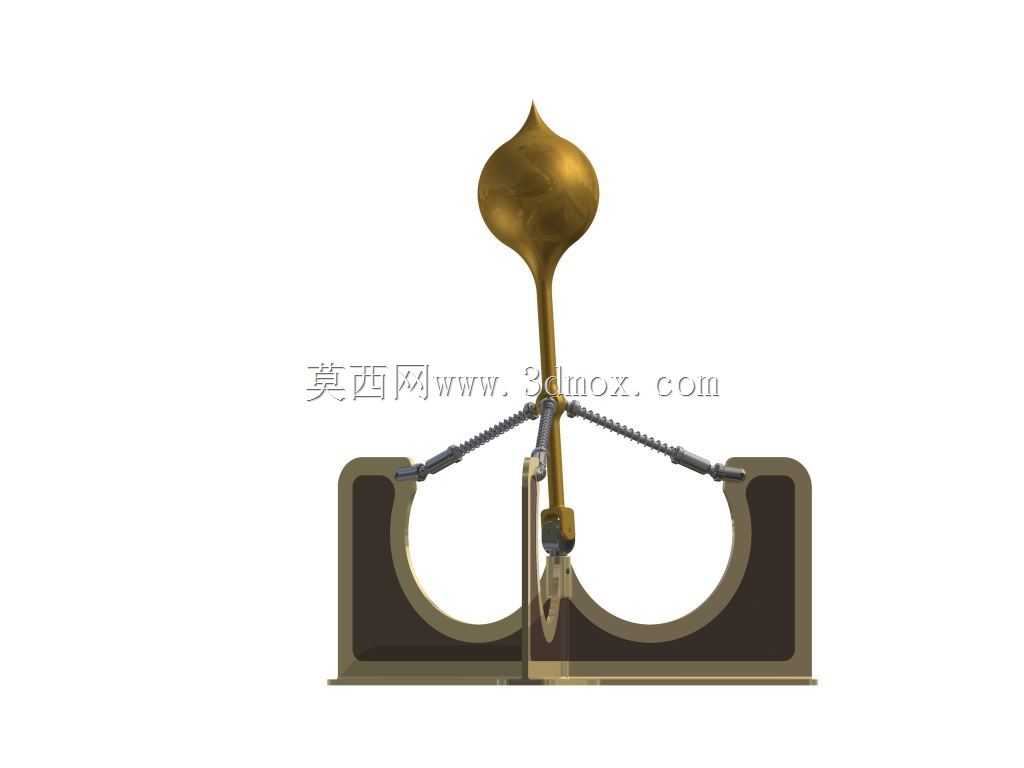

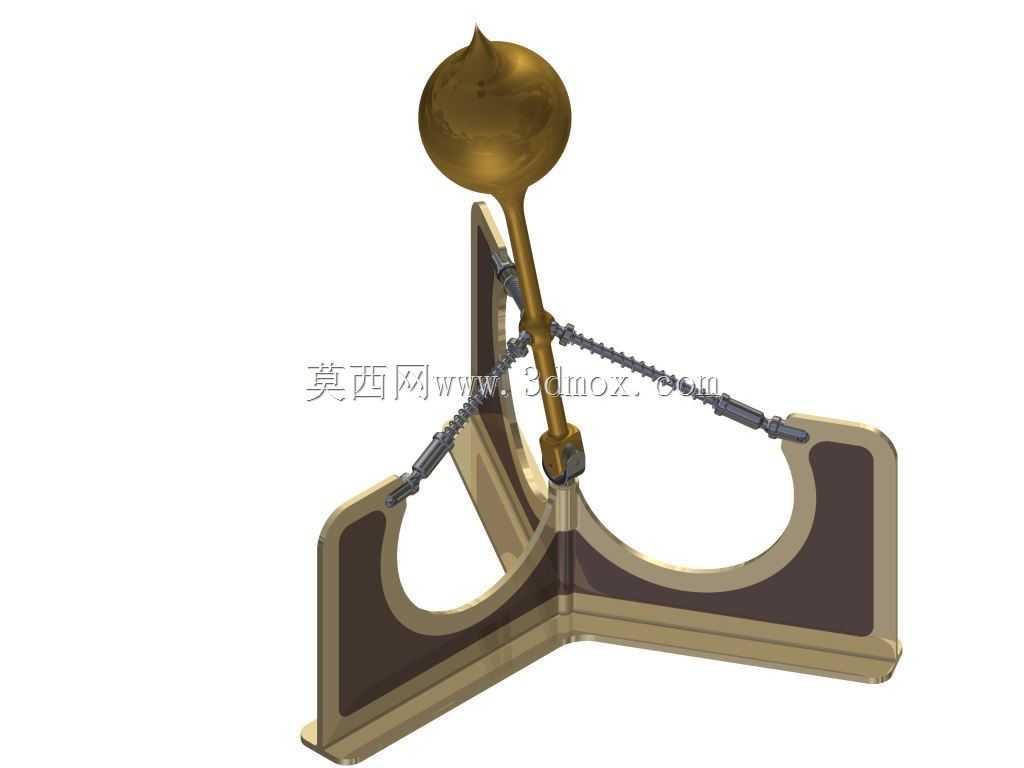

该倒立摆装置主要面向高校力学实验室、自动化控制算法验证场景，也可用于科普场馆的力学互动演示，核心用途是验证非线性系统的平衡控制逻辑、弹簧复位机构的力学响应特性，为欠驱动系统的控制算法迭代提供实体参照载体，也可作为机械原理课程中空间机构自由度、弹性约束受力分析的具象教学道具。装置核心功能是依靠三组周向均匀布置的弹簧提供复位约束力，让中心摆杆在三维空间内具备三个转动自由度的同时，能够在受外力扰动后回归平衡位置，区别于传统单平面倒立摆，该结构可模拟空间多维度扰动下的平衡状态，可完成摆杆轨迹跟踪、弹簧刚度匹配验证、空间铰链间隙对平衡精度影响等多类实验。设计过程中，首先确定了C型半圆支撑底座的结构形式，底座采用一体化成型的框式结构，底部平整安装面可直接固定在实验台面上，无需额外定制安装支架，整体安装边界控制在400mm见方的台面范围内，不会占用过多实验空间；中心采用球铰结构作为摆杆的转动关节，球铰位置设置在C型支撑的圆弧圆心处，保证摆杆摆动时各方向弹簧的拉伸量初始状态一致，避免初始偏载带来的实验误差；三组弹簧沿周向120°均匀分布，弹簧一端通过可调接头连接在C型支撑的侧壁，另一端连接在摆杆的中部连接座上，摆杆底部额外增设第三组弹簧连接到底座中心位置，形成三维空间的弹性约束网络，可通过调整接头的旋入长度改变弹簧预紧力，适配不同摆杆重量、不同实验扰动幅度的测试需求。外形上，C型支撑的圆弧内径预留足够摆杆摆动空间，摆杆最大摆动角度可达35°，不会出现摆杆与支撑结构的运动干涉，所有弹簧连接位置均采用万向接头结构，保证弹簧在摆杆摆动过程中始终沿轴向受力，避免弹簧受侧向力出现弯折失效；摆杆末端设置有可更换的配重接头，可通过增减配重块改变摆杆的整体转动惯量，匹配不同控制算法的测试参数要求。装置的静态结构可直接用于静力学受力分析教学，配套的动态模拟逻辑可直观展示重力、弹簧弹力、摆杆惯性力的耦合作用过程，帮助学习者理解欠驱动平衡系统的受力逻辑，弹簧的刚度参数经过匹配计算，在摆杆处于竖直平衡位置时三组水平弹簧的拉力合力为零，底部弹簧提供竖直方向的辅助复位力，让摆杆在小角度扰动时具备近似线性的复位特性，降低初始控制算法的调试难度，大角度摆动时弹簧拉伸量非线性变化的特性也可用于验证非线性控制算法的鲁棒性。
