宝马专用摩托车车架结构三维设计

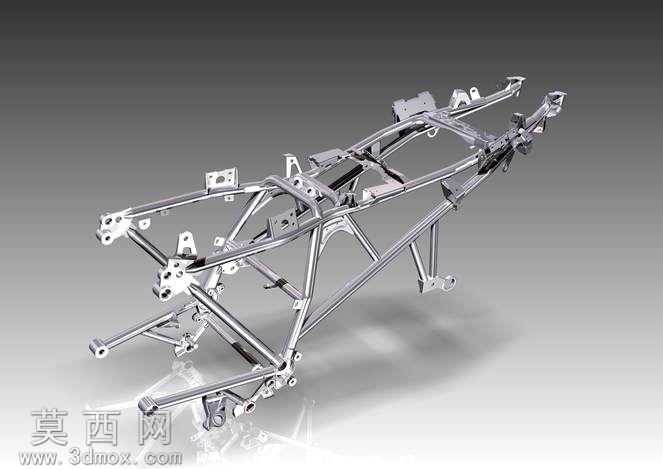

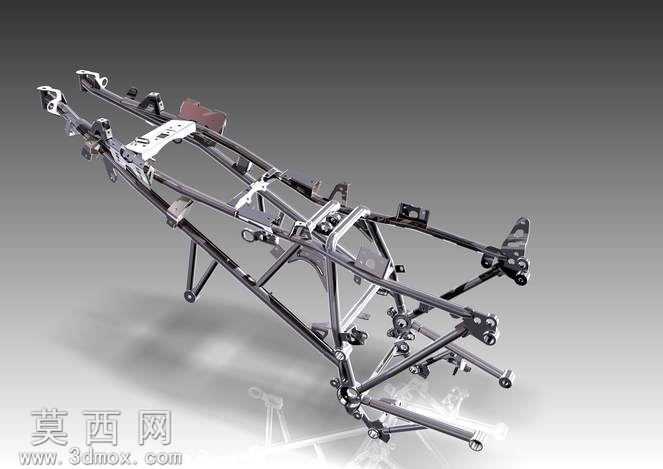

本作品为宝马专用摩托车车架的三维参数化设计模型，建模过程严格遵循摩托车车架的工程设计逻辑，以真实宝马摩托的车架尺寸参数为基准，在三维建模环境中完成全结构的1:1比例复刻。建模阶段首先搭建车架的主基准坐标系，确定车头转向管、座椅安装位、后摇臂连接轴、发动机挂载点这几个核心定位基准的空间坐标，确保各安装位的相对位置完全符合实车的装配公差要求。主体框架采用管状结构建模，通过扫掠特征生成不同管径的主梁、侧梁与斜撑结构，对管材的弯折弧度、交汇节点做了精细化处理，每一处管材焊接衔接位置都做了贴合实际工艺的圆角过渡，避免出现生硬的直角拼接，还原金属管材焊接车架的真实形态。针对车架上的各类安装支座，包括转向限位座、脚踏固定座、线束卡扣位、油箱挂载点、减震器连接耳等结构，均采用实体拉伸、切除特征完成细节建模，每个安装孔的孔径、孔位间距都按照标准紧固件尺寸设计，可直接用于后续的装配模拟。材质渲染阶段，主体管材赋予哑光黑金属烤漆材质，调整材质的粗糙度与反光度参数，还原车架漆面的细腻磨砂质感；金属连接支架、安装耳片赋予抛光合金钢材质，添加轻微的金属拉丝纹理，区分不同部件的材质差异；局部的标识铭牌区域做了独立的材质分区，赋予哑光银金属质感，提升模型的细节真实度。结构设计上采用了高刚性的桁架式布局，多组斜向支撑管分散行驶过程中的载荷冲击，车头转向区域采用双层加强管结构提升转向刚性，后摇臂连接位做了加厚支座设计，匹配大排量摩托的动力输出载荷需求，整体结构在保证轻量化的同时兼顾车架的抗扭刚性，完整还原了宝马摩托车架的结构设计优势，可用于摩托车结构教学、改装设计参考、装配模拟演示等场景。
