高精度剖分式圆柱滚子轴承2152全结构设计

这款剖分式圆柱滚子轴承，是面向重载工业传动场景打造的核心支撑部件，主要应用于大型矿山设备、冶金轧机主轴、重型减速机输出端、大型风力发电机组主轴等需要承受高径向载荷的传动部位，尤其适配那些安装空间受限、后期维护难以完成整体轴承拆装的大型设备工况，能够在不拆卸周边传动组件、轴端连接部件的前提下完成轴承的更换与维护，大幅降低重型设备的停机维护成本，缩短运维作业的时长。

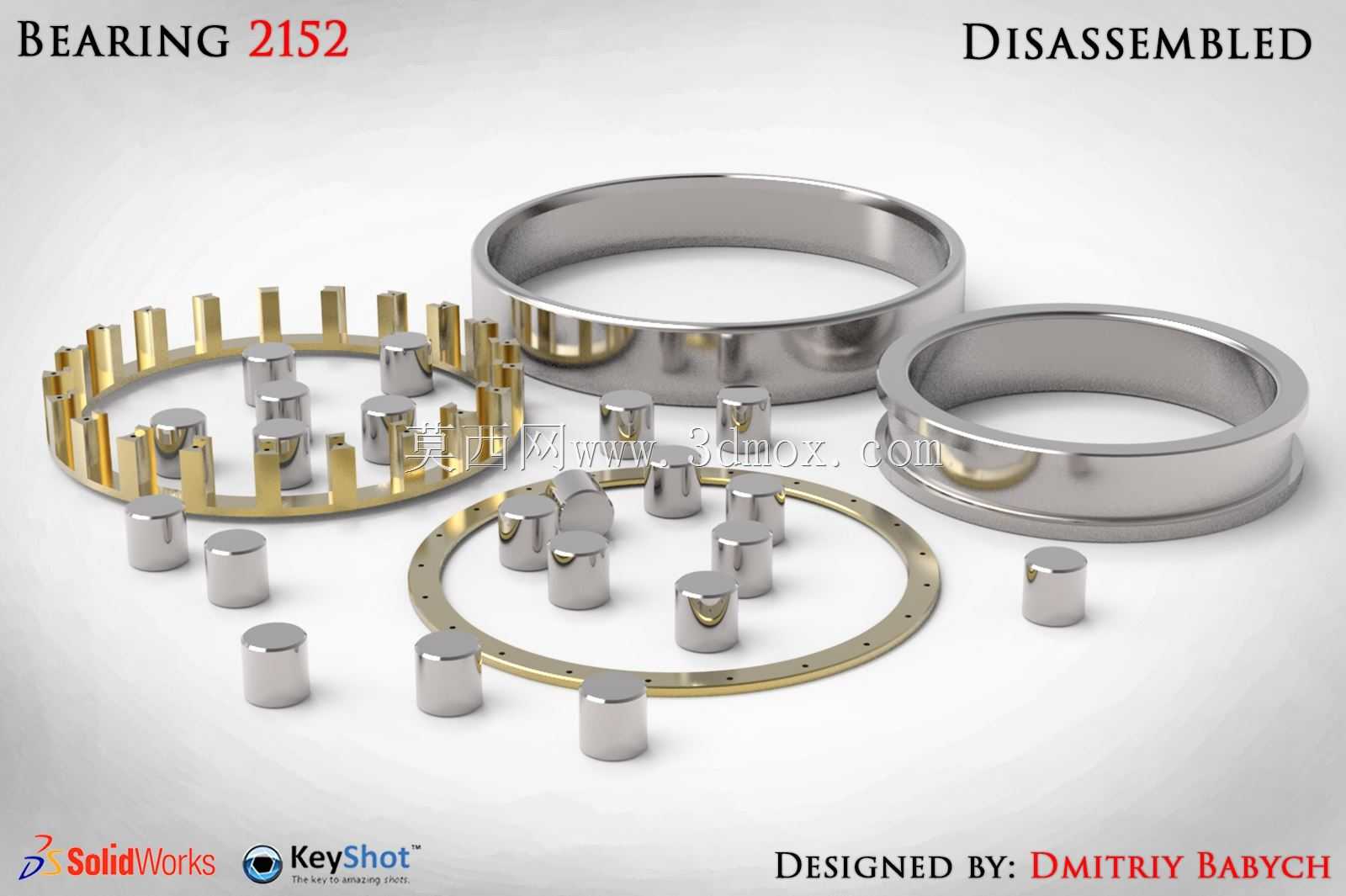

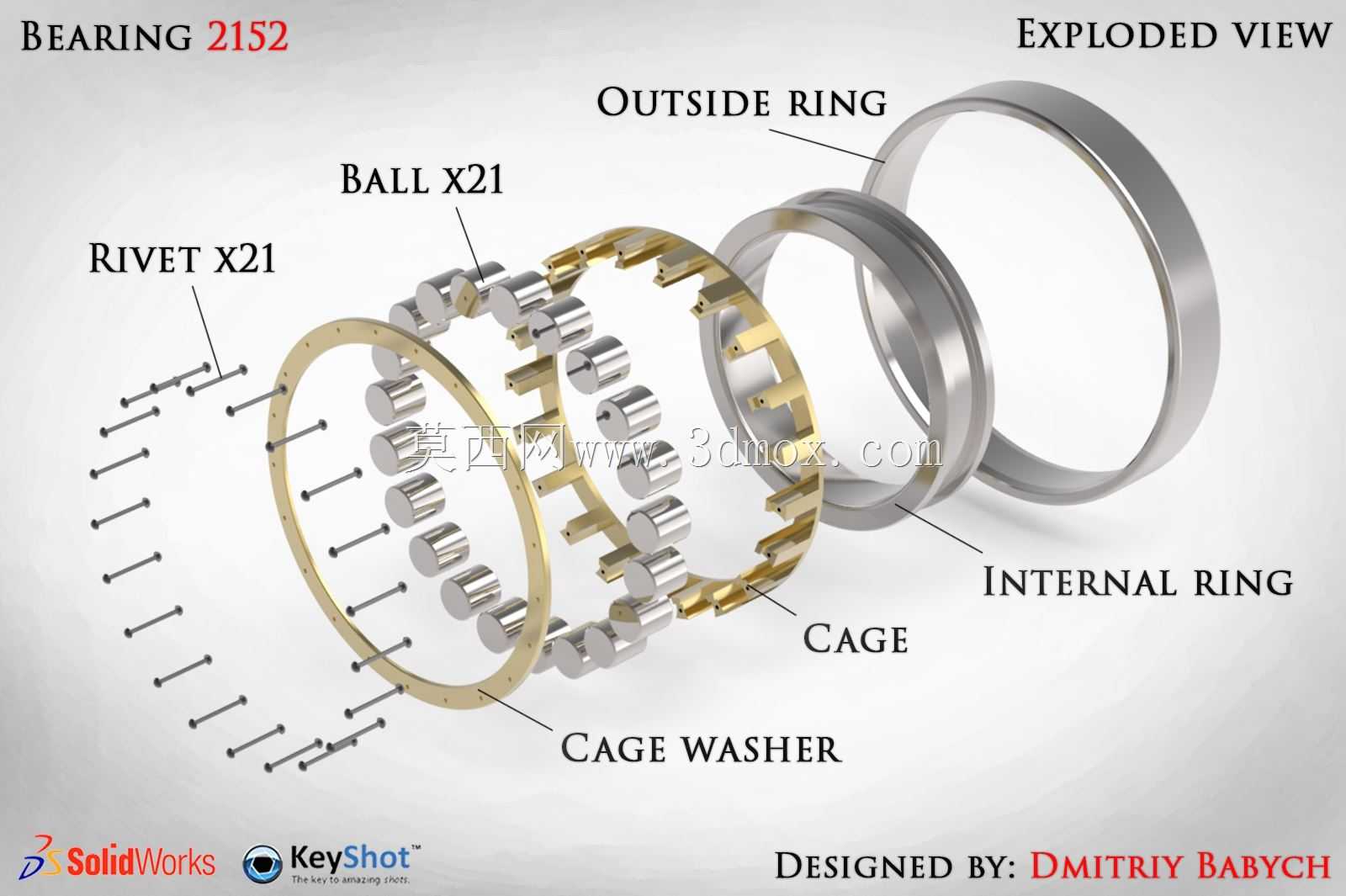

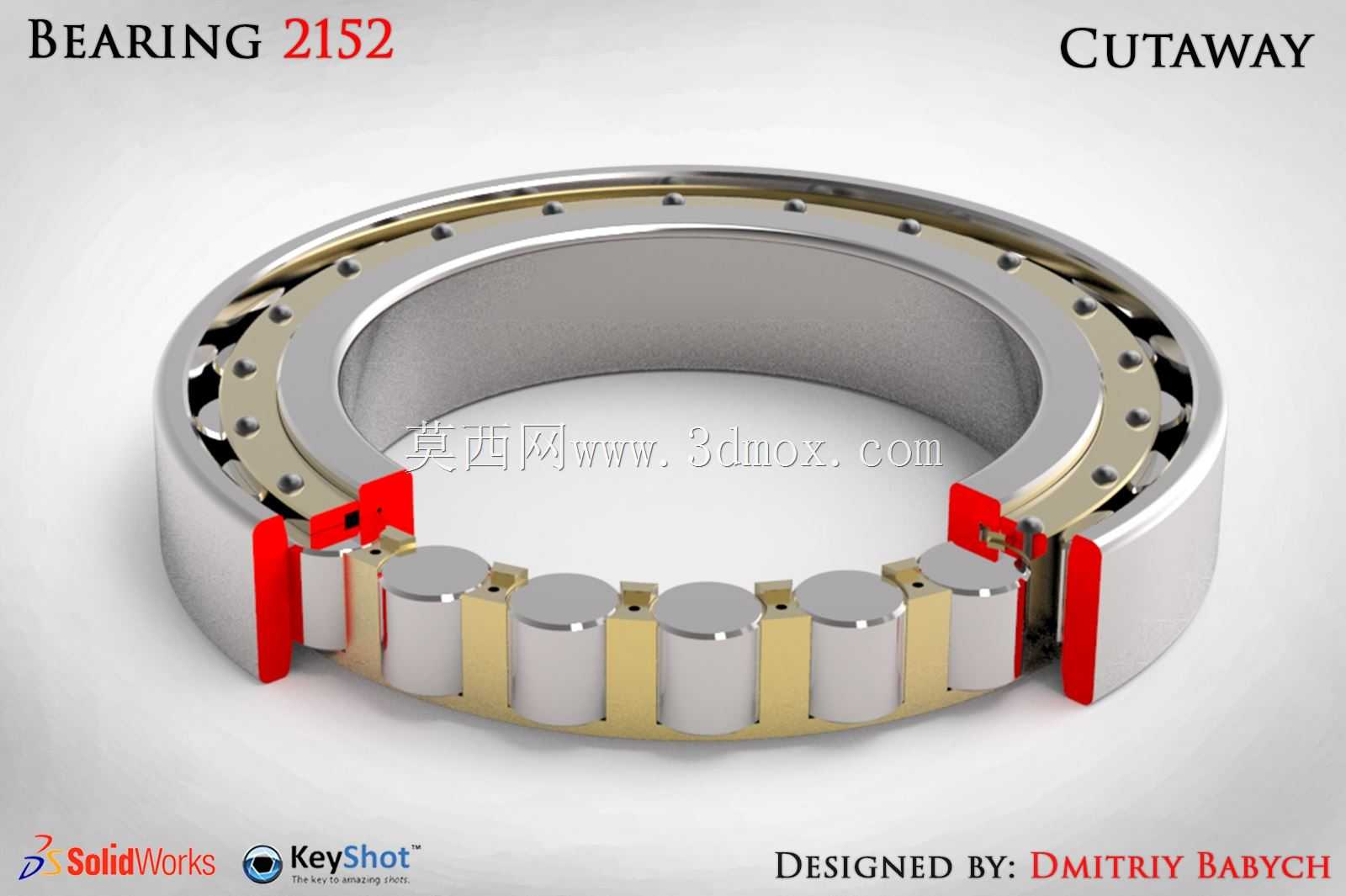

从功能特性来看，该轴承采用双半内圈搭配整体外圈、分体式铜合金保持架的结构设计，滚动体为高精度圆柱滚子，滚子与滚道之间为线接触形式，相比同尺寸的球轴承拥有更高的径向承载能力，能够承受极大的恒定径向载荷与一定程度的冲击载荷，同时可以对主轴的径向跳动进行精准约束，保障主轴在高速重载运转过程中的同轴度与运转稳定性。铜合金保持架采用兜孔式结构，能够对每一颗圆柱滚子进行独立的定位与引导，避免滚子在运转过程中发生歪斜、相互摩擦的问题，同时铜材质本身具备优异的自润滑特性与抗咬合性能，即使在润滑不充分的短暂工况下，也能避免保持架与滚子发生胶合损伤，提升轴承在复杂工况下的运行可靠性。

在设计思路上，这款轴承充分考虑了重型设备的实际安装与运维需求，采用剖分式的结构设计，将内圈拆分为两个独立的半环结构，安装时可以直接从轴的中部径向装入，无需预先将轴承热套至轴端再推移至安装位，尤其适配那些轴端带有大型法兰、联轴器、齿轮等难以拆卸部件的主轴结构。同时轴承的密封结构采用嵌入式接触式密封，能够有效阻挡外界的粉尘、金属碎屑、切削液等杂质进入轴承滚道内部，同时避免轴承内部的润滑脂向外泄漏，延长轴承的润滑维护周期，适配冶金、矿山等多粉尘、多杂质的恶劣作业环境。

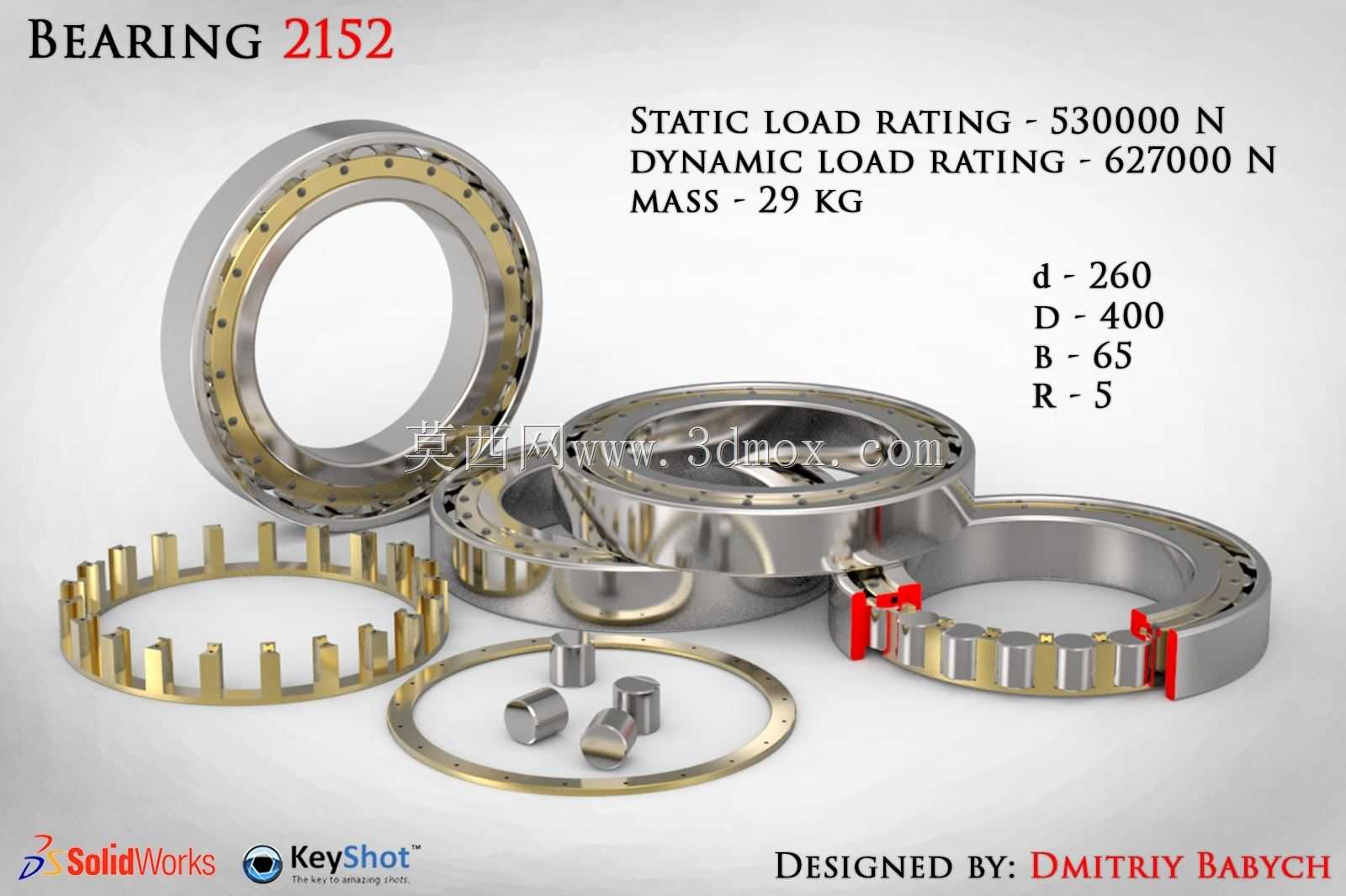

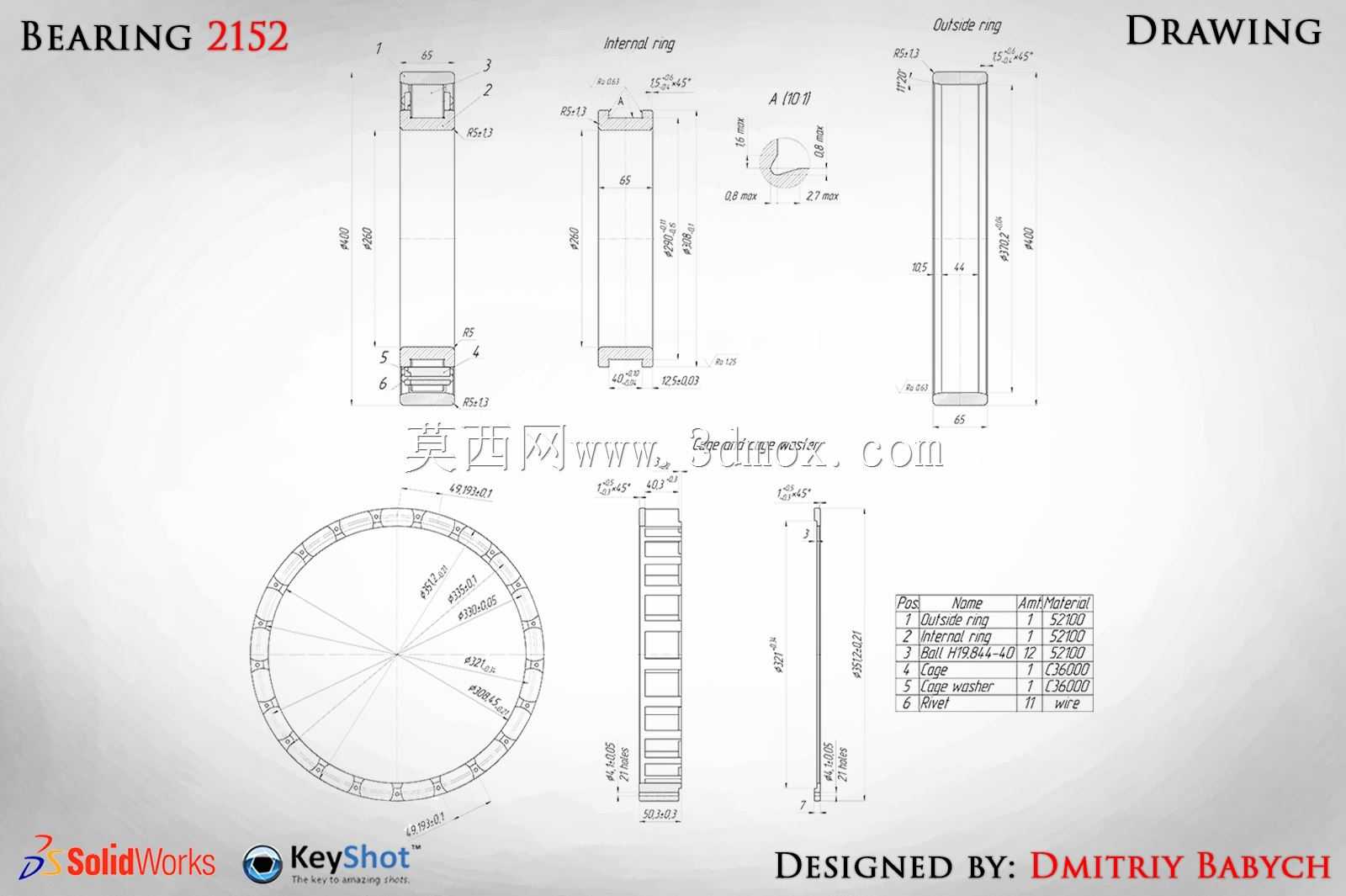

从安装边界尺寸来看，该轴承的内径为260mm，适配直径260mm的主轴轴颈安装位，安装时需要保证轴颈的表面粗糙度与圆柱度符合安装公差要求，避免因轴颈加工误差导致轴承内圈受力不均发生变形；轴承的外径为400mm，适配轴承座内孔的安装尺寸为400mm，安装时需要保证轴承座孔的同轴度，避免外圈受到额外的偏载；轴承的整体宽度为65mm，安装时需要预留足够的轴向定位空间，配套的轴向定位挡肩需要满足相应的高度要求，避免轴承在运转过程中发生轴向窜动。轴承的径向游隙经过精准设计，能够适配主轴在高速重载运转过程中因温度升高产生的热膨胀量，避免因热胀冷缩导致轴承游隙消失发生抱轴故障，同时也能保障主轴的回转精度满足设备的运行要求。
