6217深沟球轴承全装配结构展示

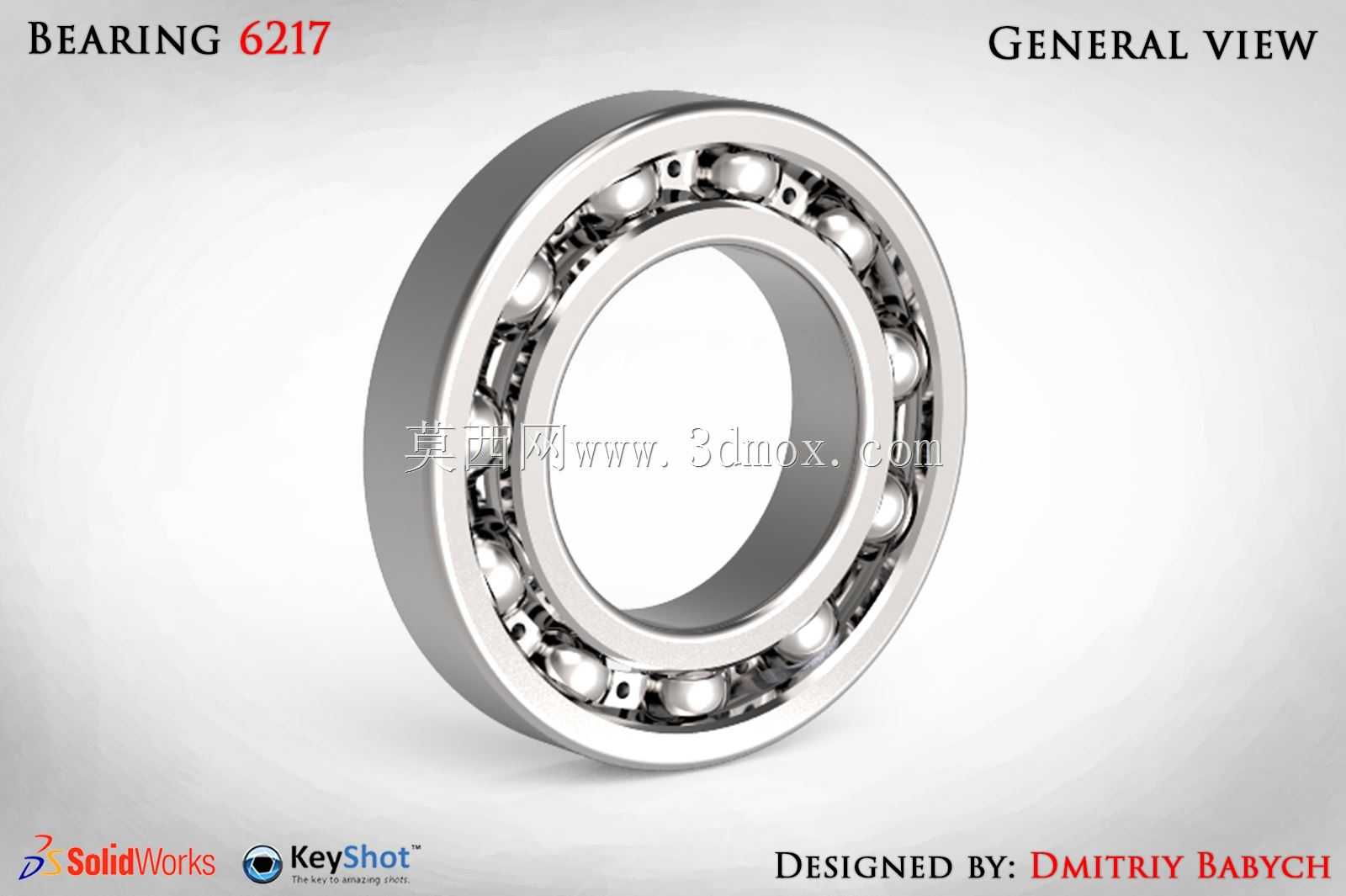

6217深沟球轴承是旋转传动系统中应用极为广泛的基础支撑部件，在工业生产的各类场景中都承担着核心的载荷传递与运动约束作用，从普通的工业电机主轴、机床传动箱、输送线辊筒，到农业机械的旋转轴系、工程机械的辅助传动部位，都能见到该型号轴承的身影，它的核心作用是支撑旋转轴类零件，降低轴系运转过程中的摩擦系数，同时将轴系的径向与轴向跳动约束在合理范围内，保证整套传动机构的运转精度与稳定性。

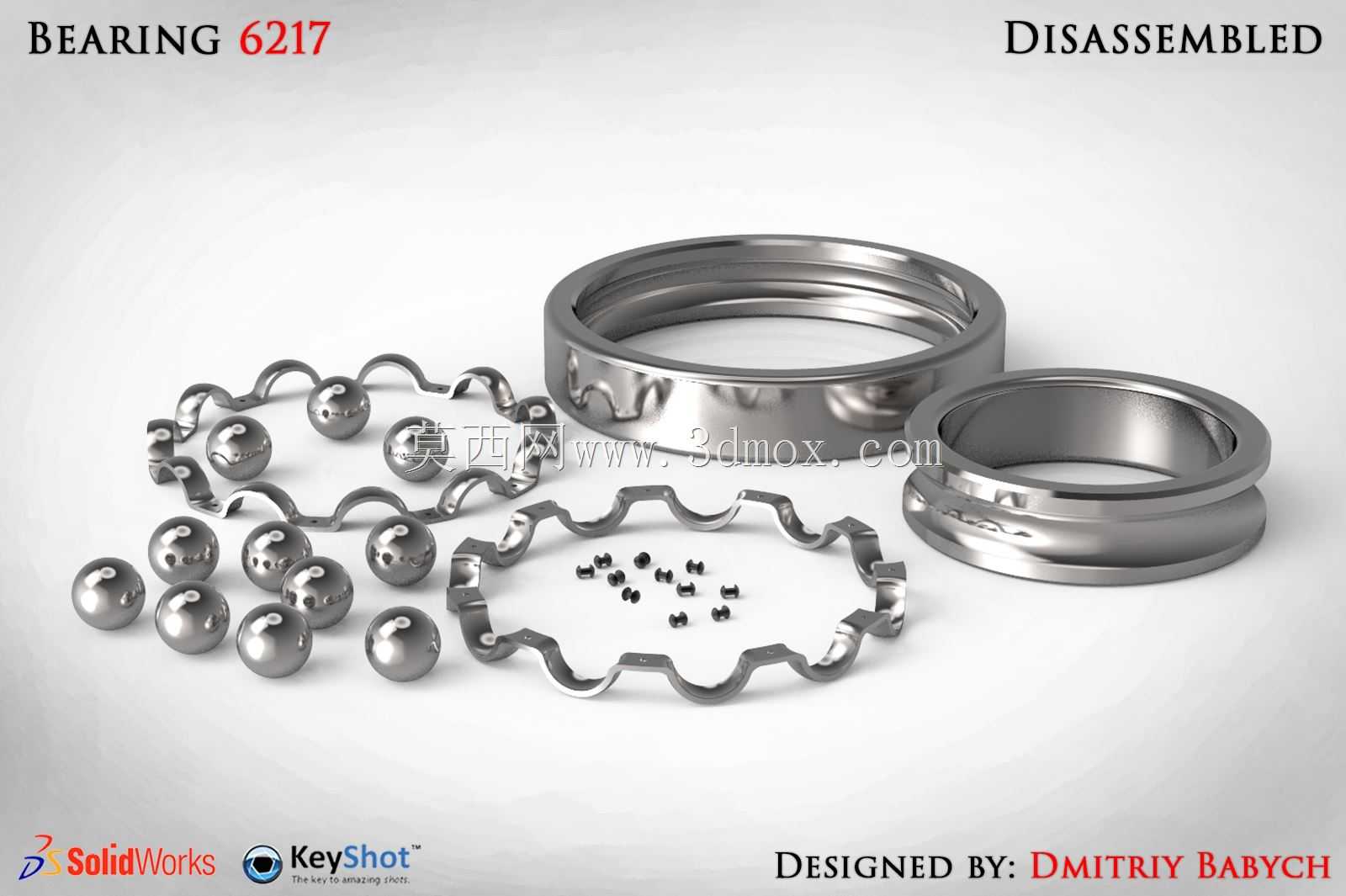

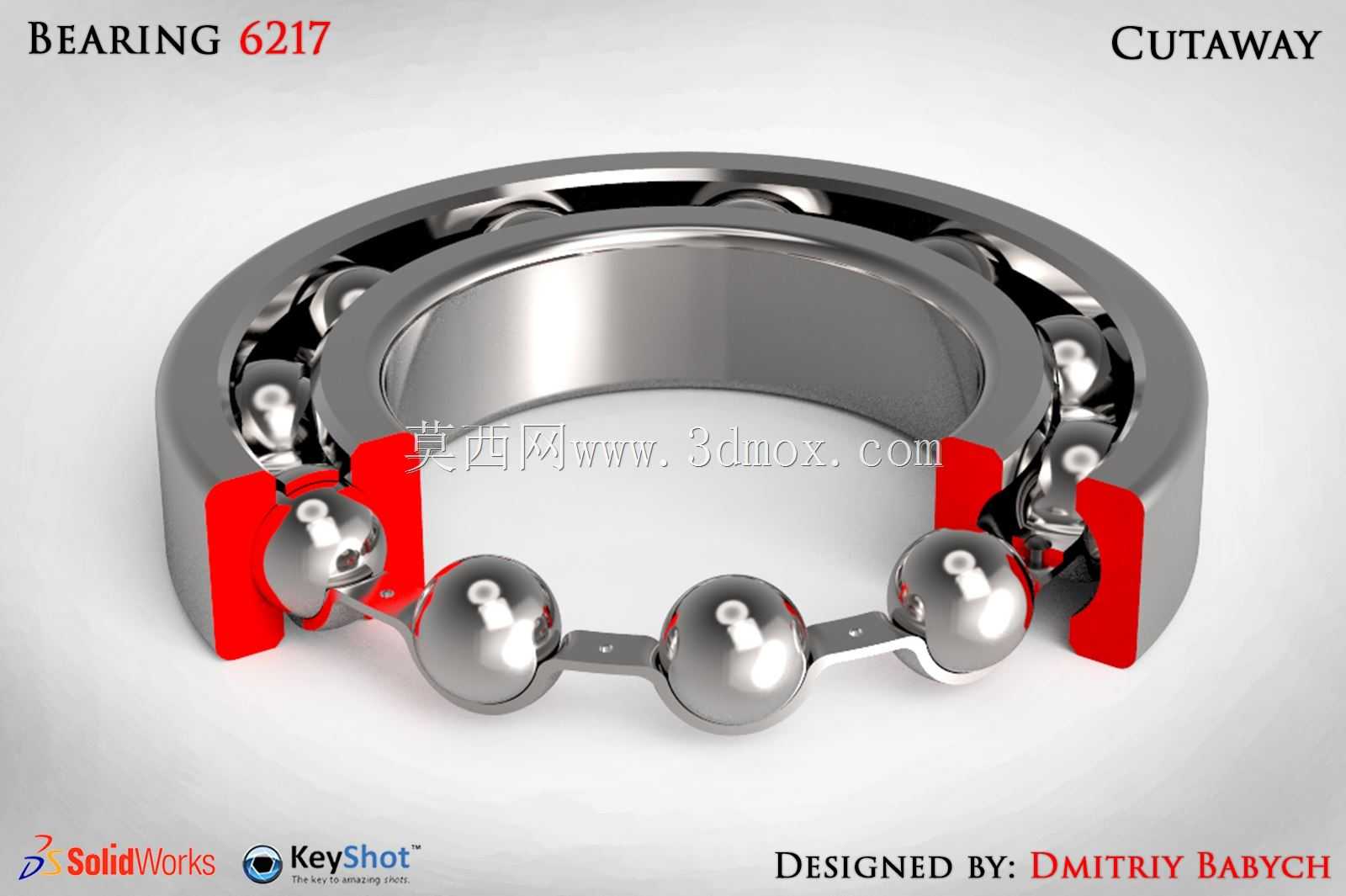

这款轴承采用深沟滚道的经典结构设计，内圈与轴颈过盈配合随轴同步转动，外圈与轴承座孔过渡配合起到固定支撑作用，中间的钢质滚动体沿内外圈的滚道做滚动运动，配合波形保持架将滚动体均匀分隔在滚道圆周上，避免滚动体之间直接接触产生额外摩擦与磨损，两侧的密封结构可以阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，延长轴承的维护周期与使用寿命。从设计逻辑来看，该轴承的参数匹配经过严谨的力学计算，额定静载荷可以满足设备静止或低速运转时的冲击载荷承载需求，额定动载荷则匹配长期连续运转下的疲劳寿命要求，不同润滑条件下的最高转速限值，也为不同工况的选型提供了明确参考，采用油润滑时可以适配更高转速的传动场景，脂润滑则更适合中低速、维护不便的安装位置。

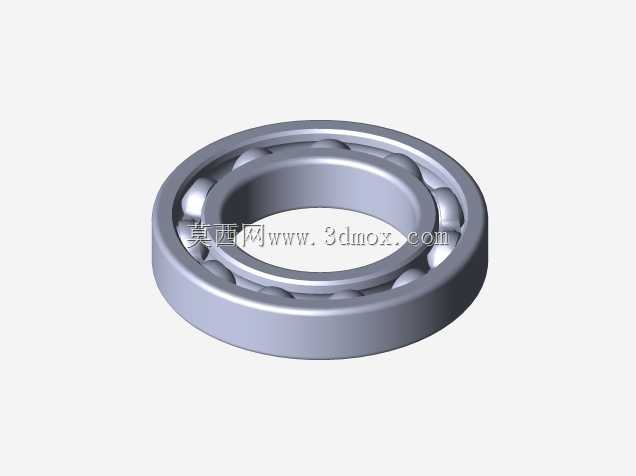

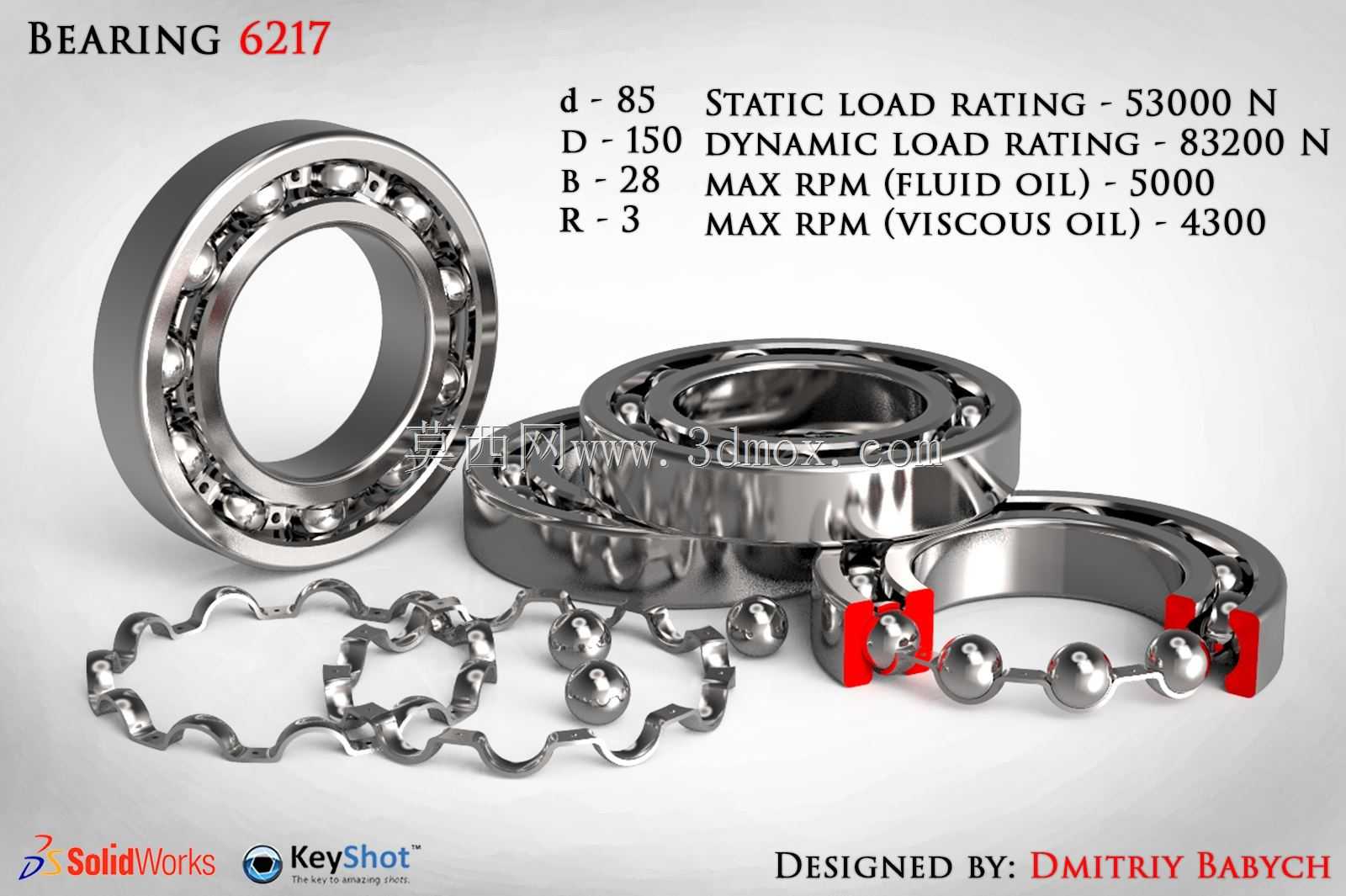

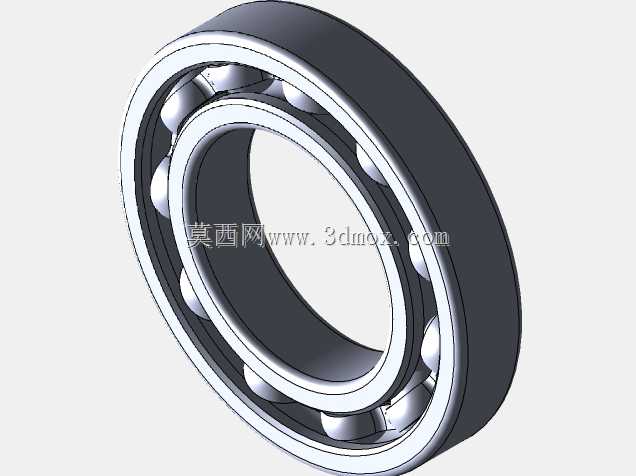

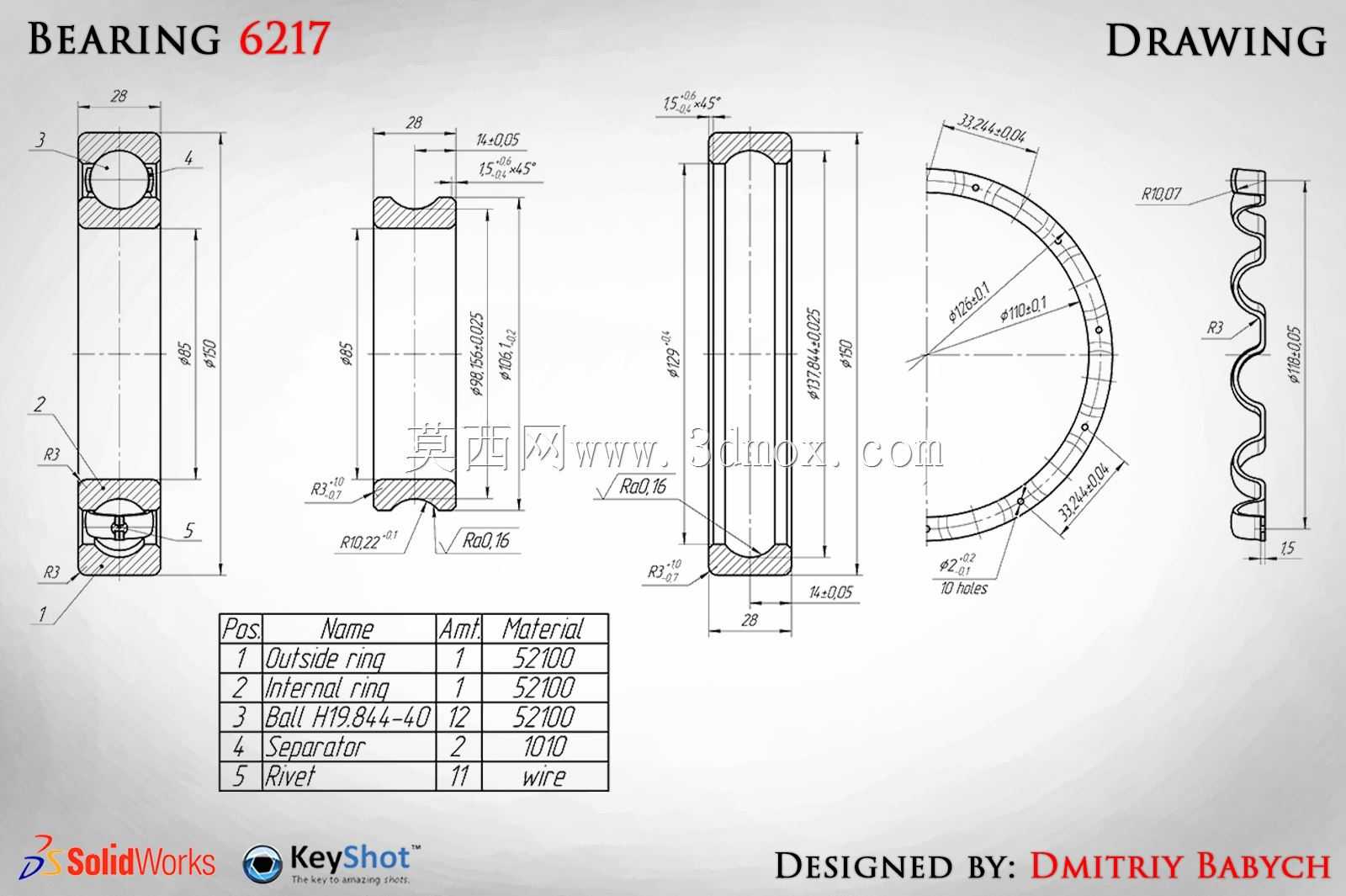

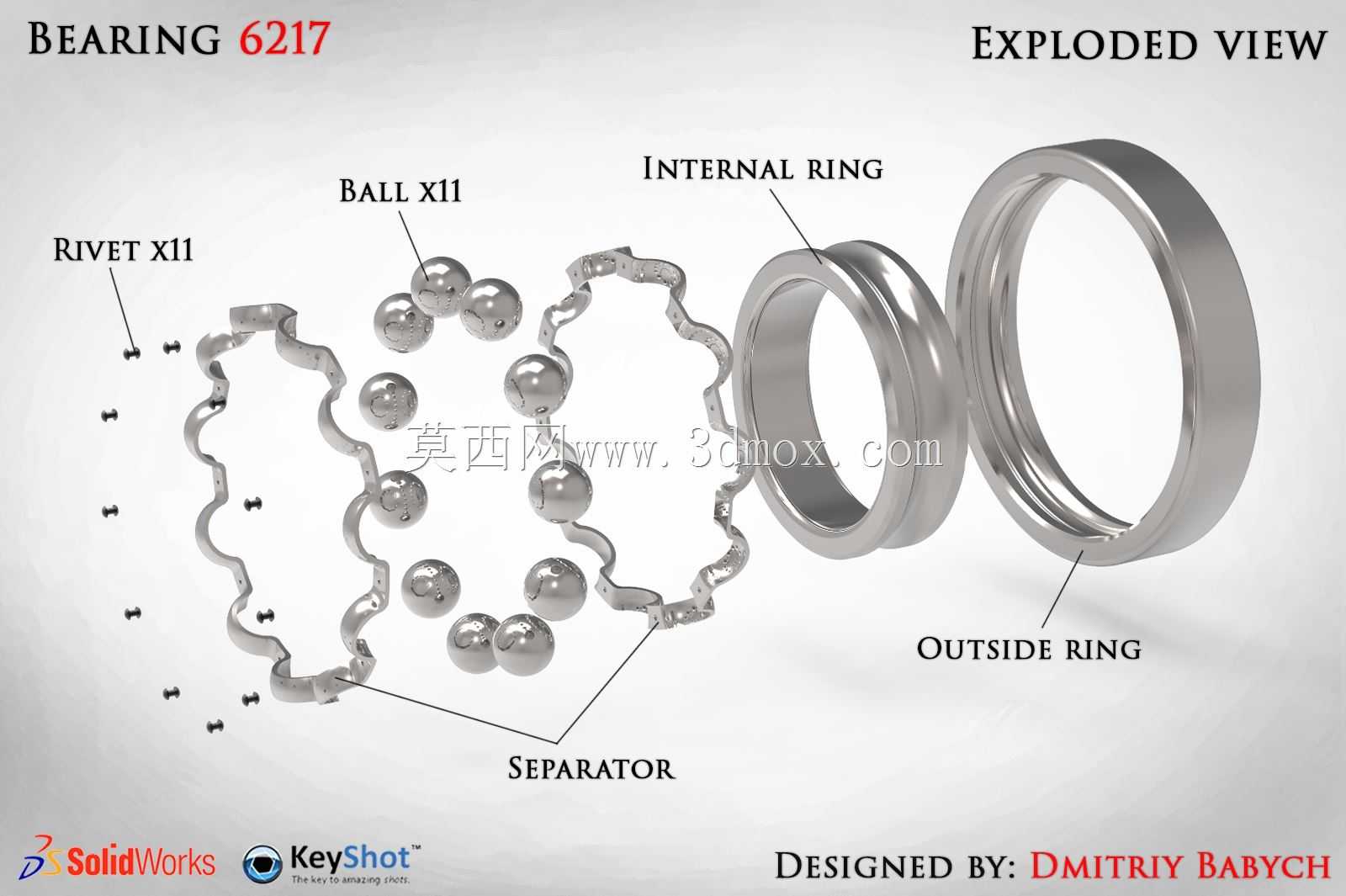

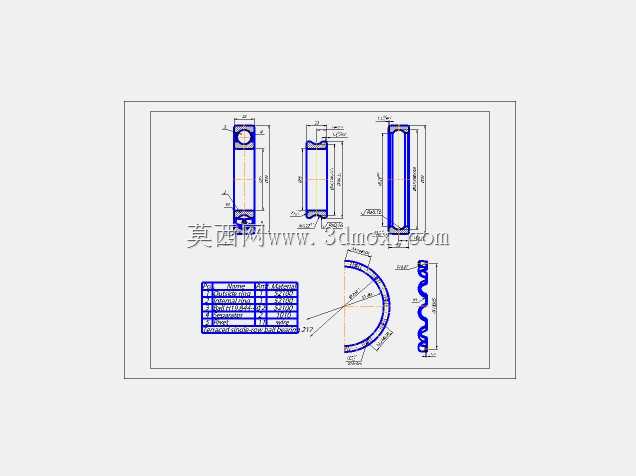

从安装边界来看，该轴承内径85mm、外径150mm、宽度28mm，安装时需要严格控制轴颈与座孔的形位公差，保证轴肩与座孔挡肩的高度符合安装要求，既不能过高导致轴承拆卸困难，也不能过低无法提供足够的轴向定位支撑，内圈圆角与外圈圆角的尺寸匹配也需要符合设计规范，避免安装时出现卡滞、配合不到位的问题。整套模型完整还原了轴承的全装配结构，从内外圈、滚动体、保持架到密封件的装配关系都清晰呈现，滚道的曲率设计、滚动体的排布间隙、保持架的波形轮廓都完全符合实际加工生产的尺寸要求，可以直观展现深沟球轴承的内部构造与工作原理，不管是用于机械设计的选型参考、传动结构的装配校核，还是用于机械原理的教学演示，都能提供清晰直观的结构展示效果，帮助从业者快速理解该型号轴承的结构特点与安装要点。
