木工仿形镂铣加工装置结构设计

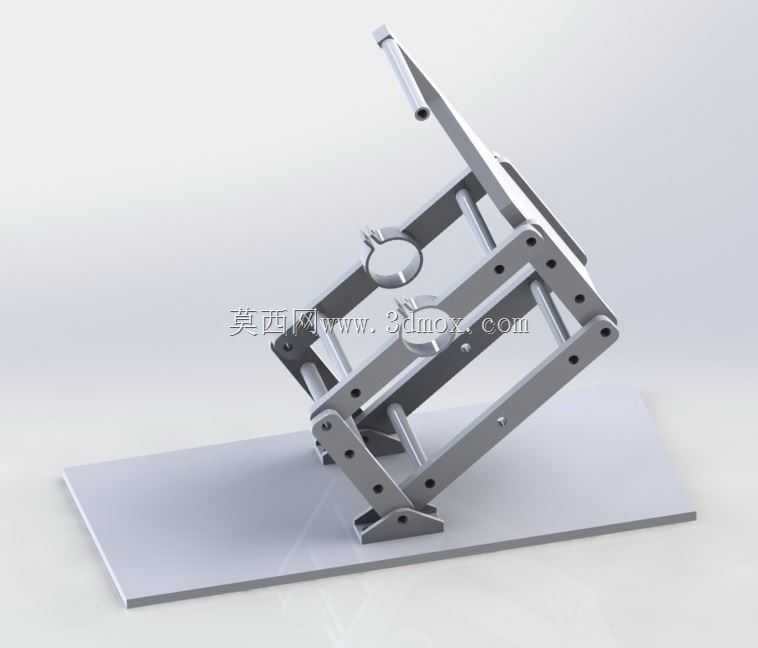

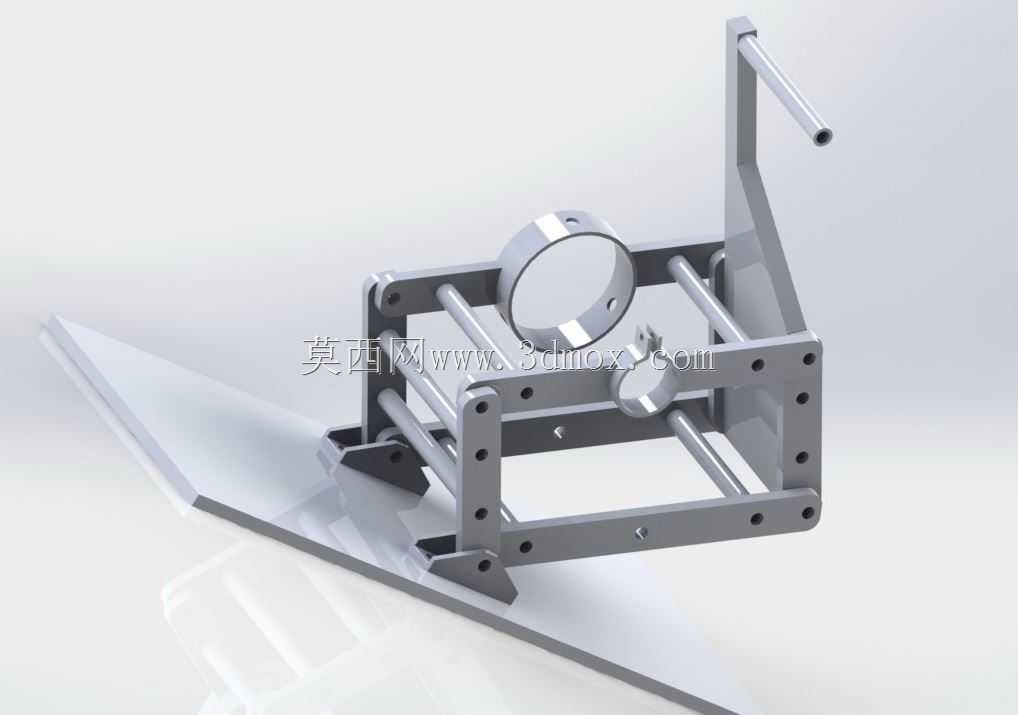

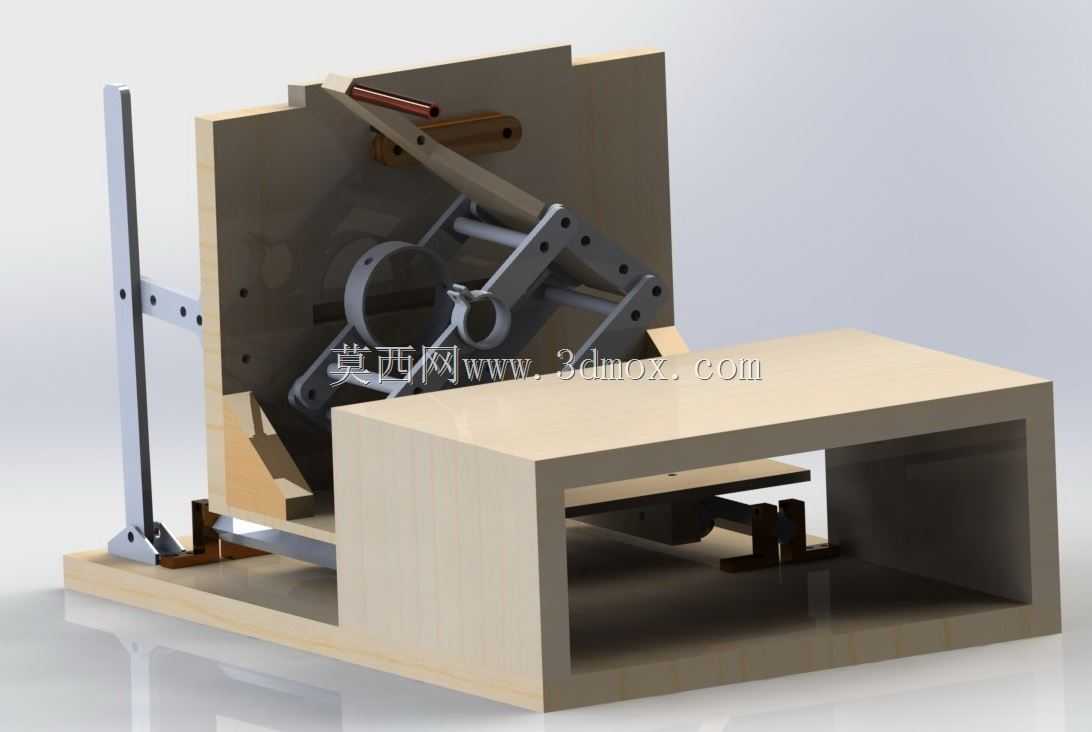

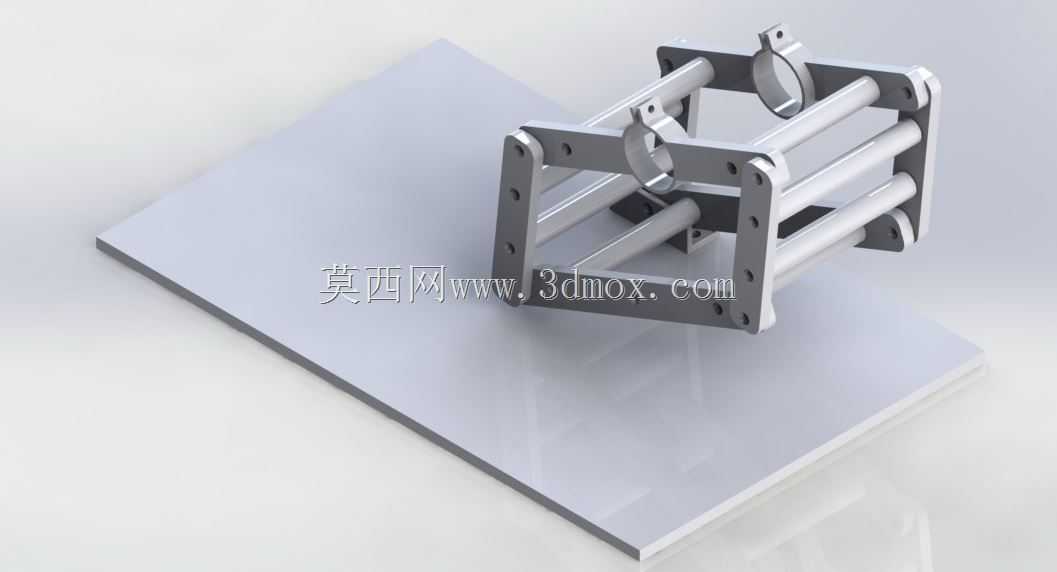

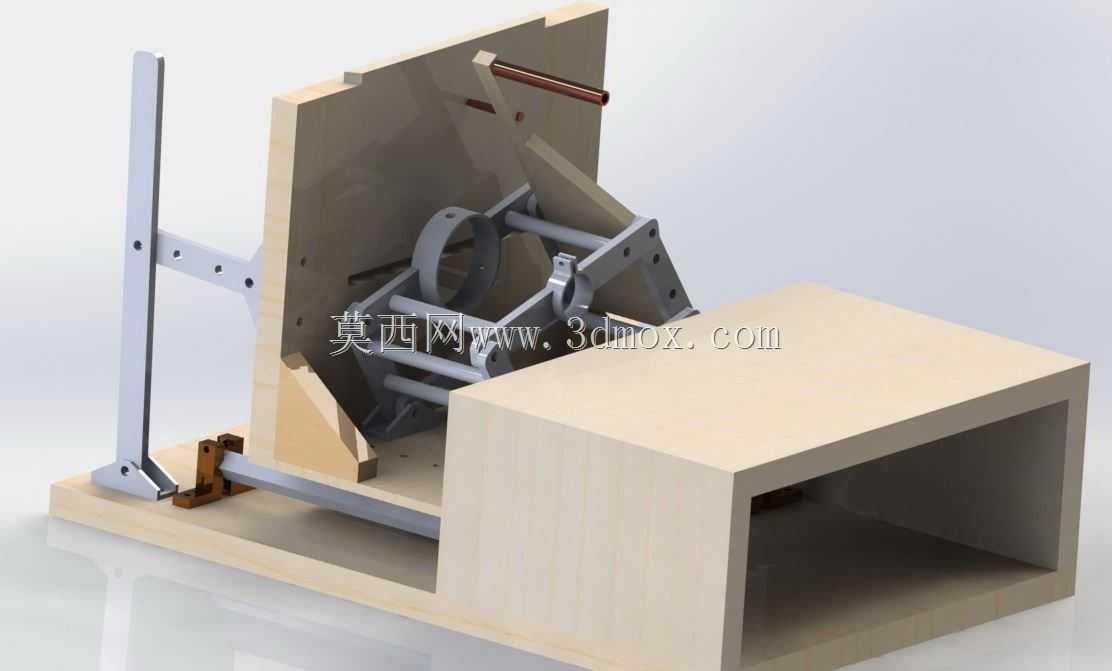

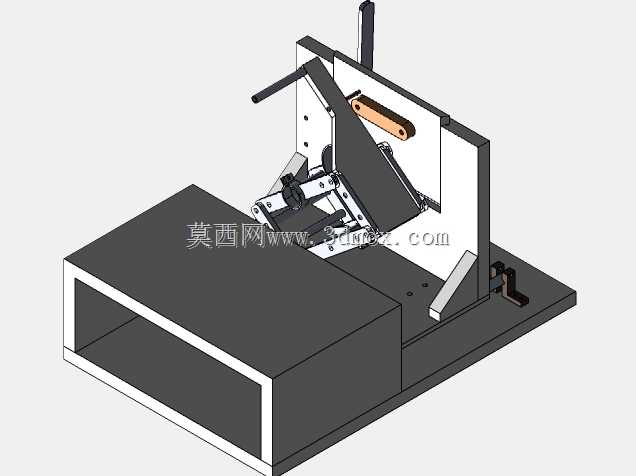

这款木工仿形镂铣装置主要面向小型木工工坊、DIY木工爱好者的木料异形加工场景，可替代传统手持镂铣设备完成重复性的仿形切削作业，解决手工镂铣过程中走刀偏移、轮廓精度差、加工一致性不足的问题，适用于小型木构件开槽、异形轮廓修边、榫卯辅助成型、装饰纹样复刻等常见木工加工需求，尤其适合小批量定制化木作生产场景，无需复杂数控编程即可完成标准化轮廓的复刻加工。装置整体采用台式布局设计，底部设置一体式支撑基座，基座预留了足够的操作空间与工件放置区域，整体安装边界适配常规木工工作台的摆放需求，无需额外做地基固定，可直接放置于平整台面上使用，基座上方集成了仿形 pantograph 缩放连杆机构，通过多组铰接连杆的运动约束，可将靠模端的轮廓轨迹按照固定比例传递至切削端，实现靠模轮廓的等比例缩放复刻，连杆铰接处采用耐磨轴套配合锁紧结构，可根据加工需求调整连杆铰接点位，灵活切换不同的缩放比例，适配不同尺寸的工件加工需求。切削端搭载高速镂铣动力头，动力头安装座带有垂直方向的进给调节结构，可根据木料厚度、切削深度需求调整铣刀的伸出长度，配合侧边的垂直导向靠尺，可完成不同深度的开槽、铣型作业，靠模端设置了可更换的靠模触头，触头可根据靠模材质更换不同材质的接触端头，避免靠模表面被划伤，同时保证触头沿靠模轮廓运动时无卡顿、无偏移。装置的靠山支架采用可调节式立式导轨结构，可沿基座侧边的滑槽横向调整位置，适配不同宽度的工件装夹需求，支架上带有快速锁紧手柄，调整到位后可快速锁定位置，无需额外工具即可完成靠山的位置调整。工件放置区域设置了可滑动的工件压持结构，加工过程中可通过压块将木料固定在基座台面上，避免切削过程中木料移位导致的加工误差，压持结构带有软性防滑垫，不会在木料表面留下压痕。整体结构设计兼顾了手动操作的便捷性与加工精度，所有运动部件均做了行程限位设计，避免操作过程中机构超程脱出，切削区域预留了排屑空间，加工产生的木屑可自然落入基座下方的集屑区域，便于日常清理维护，相较于大型数控镂铣设备，该装置结构紧凑、操作门槛低，无需专业编程知识即可快速上手，能够满足小型木工作业场景下的大部分仿形镂铣加工需求，可有效降低异形木构件的加工难度，提升小批量加工的效率与成品一致性。
