焊接框架式龙门传动铣削加工设备结构

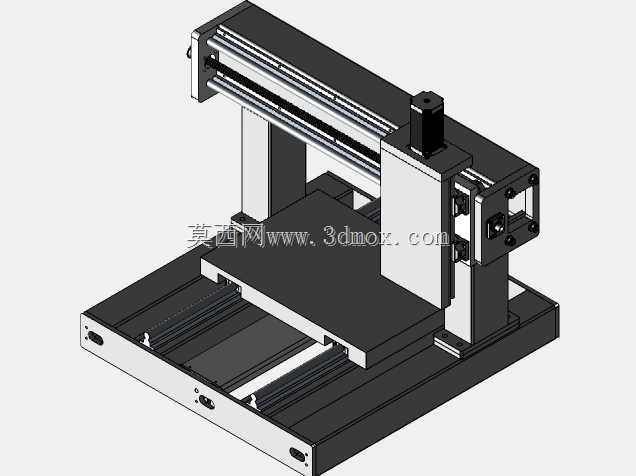

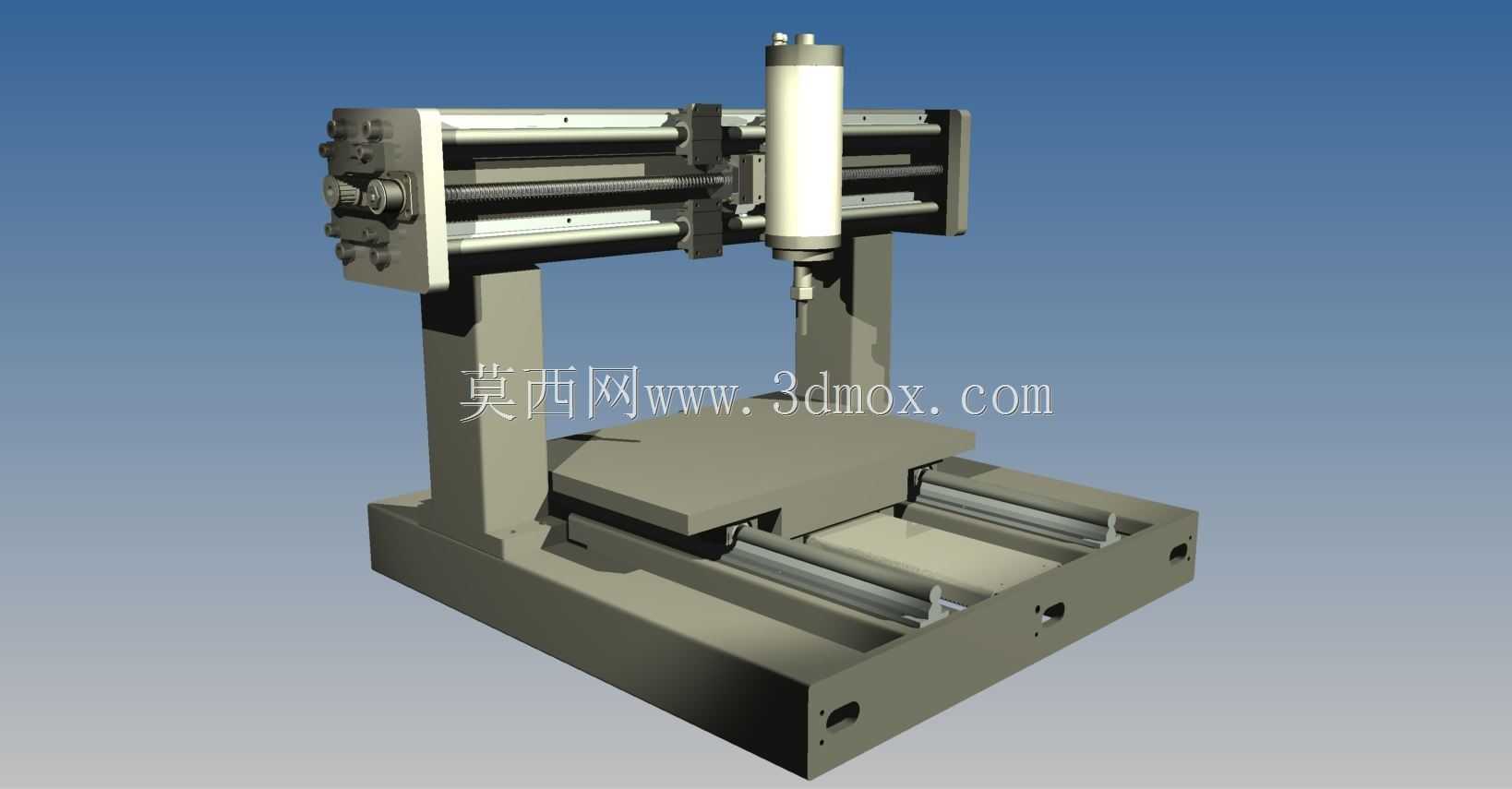

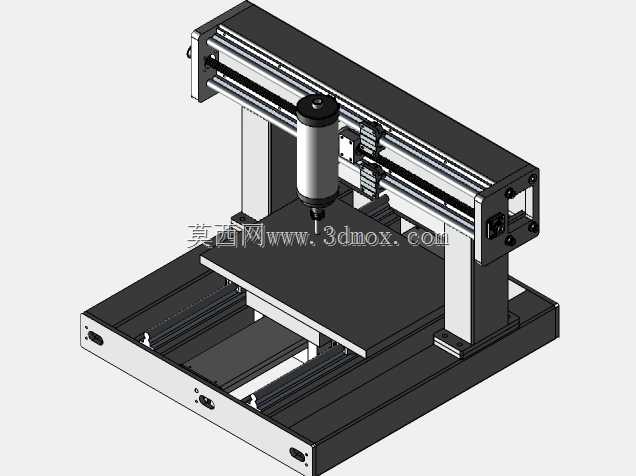

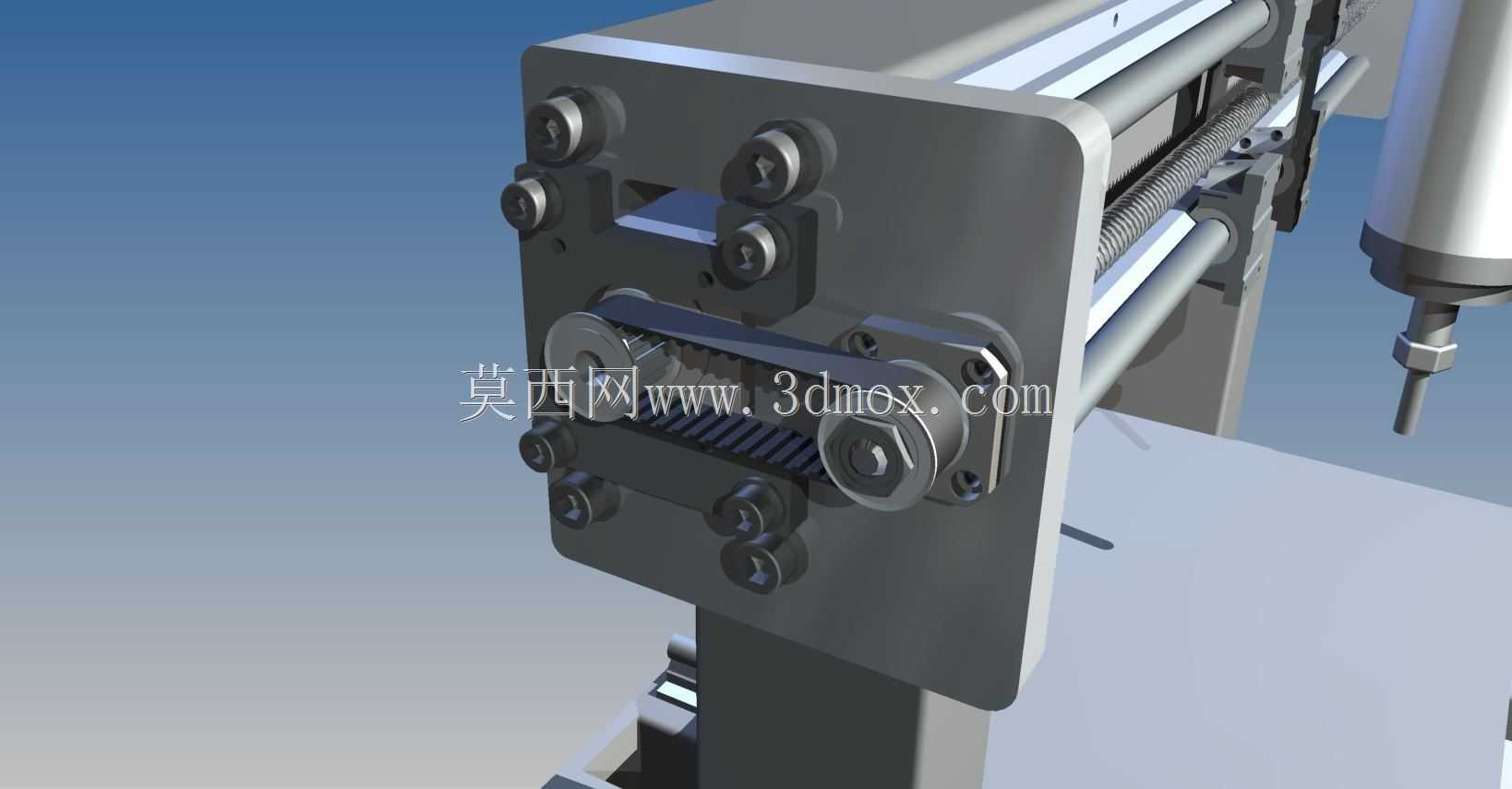

这款设备主要面向小型精密零件加工、非标零部件打样、小型模具修配等加工场景，可适配五金零件铣削、塑料件轮廓加工、软金属材料开槽钻孔等多类加工需求，能够在小型加工车间、个人工坊、职业院校实训场地等空间有限的场景下稳定运行，替代传统重型铣床完成中小尺寸工件的加工作业，解决小型加工场景下设备占地过大、刚性不足、轨道适配性差的常见痛点。设备整体采用焊接搭配机加工的框架结构，替代传统铝型材拼接式机架，从结构根源上提升整机刚性，减少加工过程中因机架形变产生的振刀、加工精度偏差问题，框架主体采用80x80x4mm规格管材搭建主承载框，搭配100x80x4mm规格管材制作龙门侧面支撑结构，150x100x6mm规格管材搭建龙门主体承载梁，各管材连接位置采用满焊后二次机加工的工艺处理，保证安装基准面的平面度与各安装位的位置精度，让轨道安装后全程平行度偏差控制在极小范围内，保障传动过程的顺滑度与加工走刀的稳定性。传动部分采用齿轮齿条搭配线性导轨的组合结构，驱动端通过同步带轮连接驱动电机，将动力传递至齿轮轴，齿轮与固定在机架上的齿条啮合实现龙门的直线往复运动，导轨采用多轨道平行布置的设计，相比单轨道或双轨道的常规设计，能够承载更大的切削侧向力，即使在大切深铣削作业时也能保证龙门移动的平稳性，不会出现轨道偏移、卡顿的问题。设计过程中充分考虑了安装边界与拓展空间，整机横向行程适配450mm加工范围，纵向行程适配320mm加工范围，框架预留了多组安装孔位，可根据加工需求加装多组加工主轴、工件固定夹具、冷却管路组件、排屑辅助结构，也可后续拓展第四轴旋转轴实现复杂曲面零件的加工，框架底部预留了调平脚轮与固定地脚的安装位，既方便设备的移位调整，也可在固定工位时锁紧地脚保证设备运行稳定性。设备的传动端安装座采用一体化机加工结构，将齿轮固定轴、轴承安装位、导轨滑块安装位集成在同一安装块上，减少装配累积误差，同时在齿轮啮合位置预留了间隙调整结构，可通过微调安装块位置调整齿轮齿条的啮合间隙，长期使用出现磨损后无需更换全套传动件，仅需微调间隙即可恢复传动精度，大幅降低设备的后期维护成本。整体结构在保证刚性与加工精度的前提下，尽可能压缩了非必要的结构空间，让设备整体占地尺寸远小于同行程的传统工业铣床，同时保留了足够的刚性与拓展能力，能够满足多样化的小型零件加工作业需求。
