桁架轴承支撑座精密机械构件

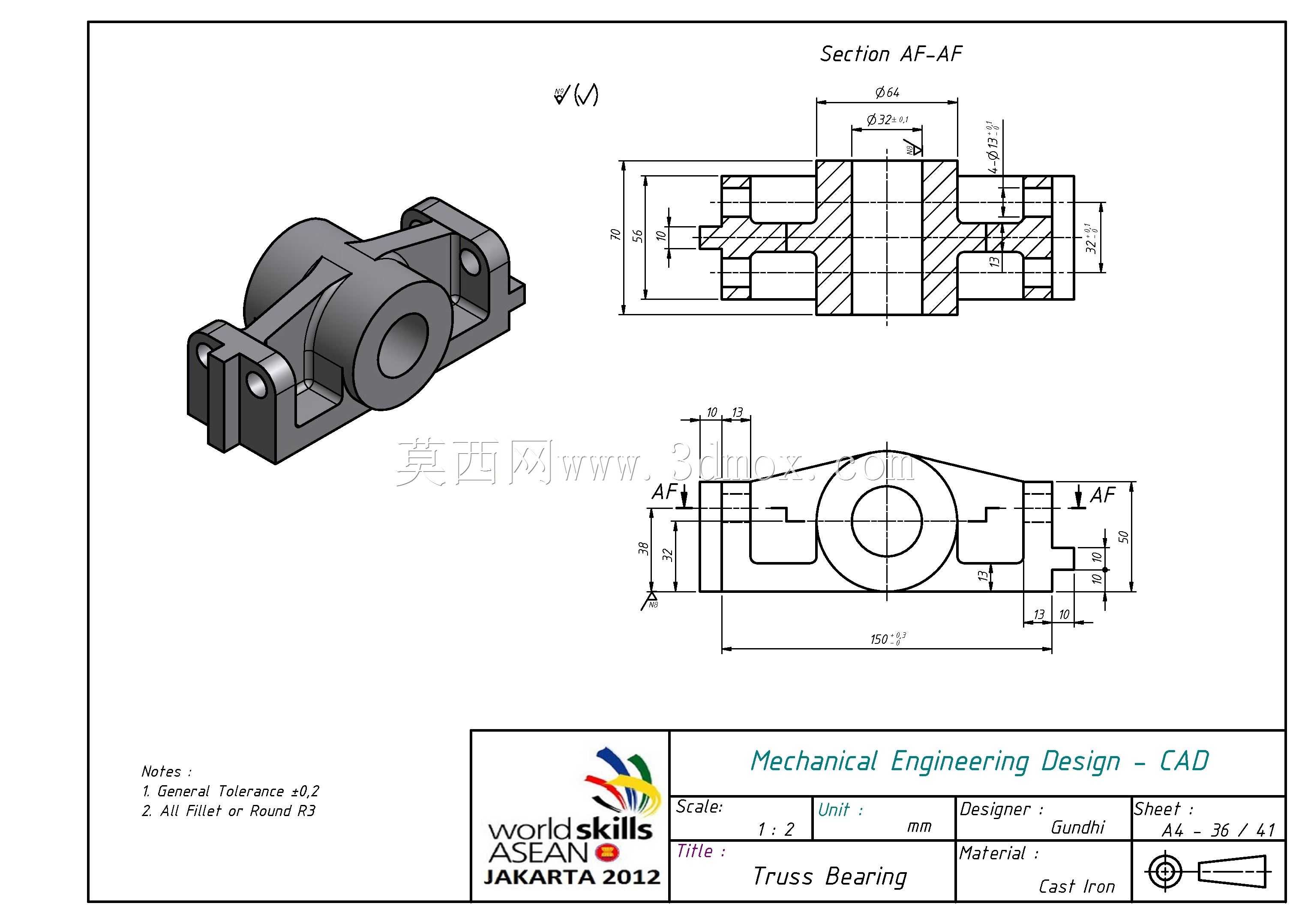

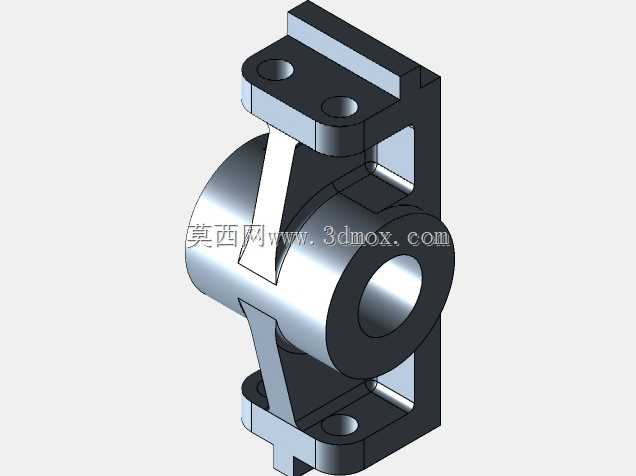

该桁架轴承支撑构件是重载传动系统中的核心支撑部件，主要应用于工业桁架机械手、长距离直线输送设备、重型龙门移动机构以及自动化生产线的行走轴部位，承担着承载旋转轴系、抵消传动径向与轴向载荷、保障轴系运转同轴度的关键作用，在高负载、长行程的往复运动场景中能够持续维持稳定的支撑性能，避免轴系运转过程中出现偏摆、窜动等问题，大幅降低传动部件的磨损速率。从功能特性来看，该构件采用一体化桁架式腔体结构设计，主体设置有大直径轴承安装孔位，孔位内壁预留有轴承装配定位台阶，能够精准适配标准滚动轴承的压装需求，确保轴承外圈与安装位完全贴合，受力均匀无应力集中点；构件两侧延伸出带安装孔的连接支耳，支耳端面经过铣平加工，可通过螺栓与设备机架、移动滑台实现刚性连接，安装后整体抗扭强度高，能够承受大负载下的倾覆力矩。设计过程中优先考量了受力分布的合理性，主体连接部位采用加强筋过渡结构，在不额外增加整体重量的前提下大幅提升结构刚性，既避免了实心结构带来的材料冗余与整机负载增加问题，又解决了薄壁结构在重载下易变形的缺陷；轴承安装位与两侧连接支耳的位置度经过严格公差约束，能够保障装配后轴承轴线与安装基准面的平行度符合高精度传动要求，减少轴系运转的附加阻力。在安装边界方面，该构件整体轮廓规整无突出异形结构，安装孔位采用对称式布局，适配常规规格的工业紧固件，安装时无需额外定制异形连接件；轴承安装孔的深度与直径匹配常用的深沟球轴承、圆锥滚子轴承尺寸，可根据实际负载需求灵活选配轴承型号，两侧支耳的间距与安装孔孔径预留了足够的调整空间，能够适配不同宽度的机架安装面，既可以用于新设备的传动系统搭建，也能够作为替换备件用于老旧设备的支撑部件维修更换，在各类重载直线传动场景中都具备良好的适配性。
