立式承压储水罐体工业结构设计

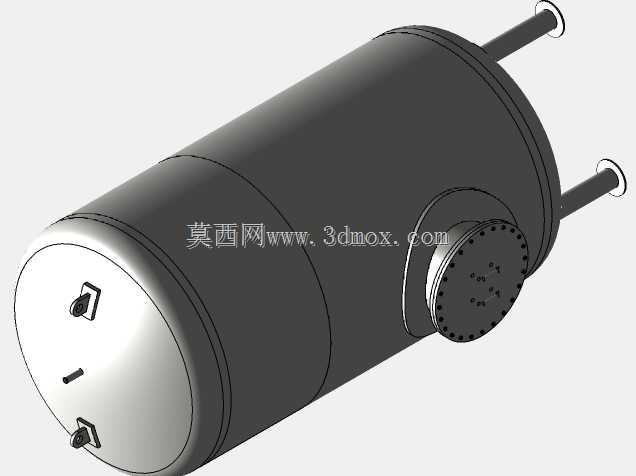

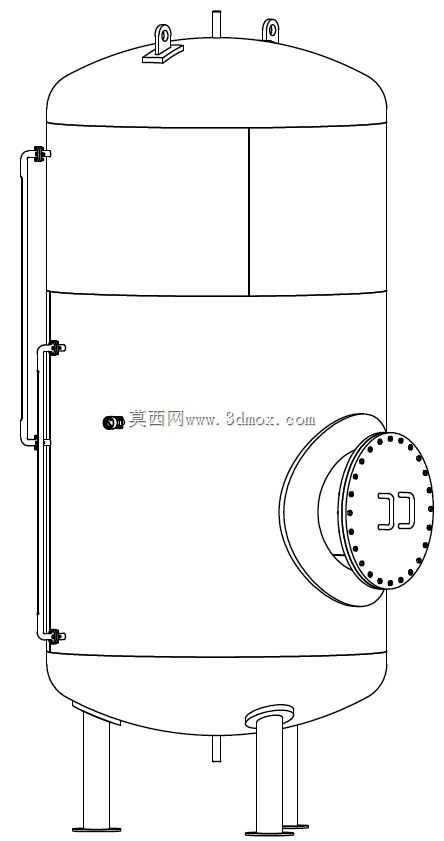

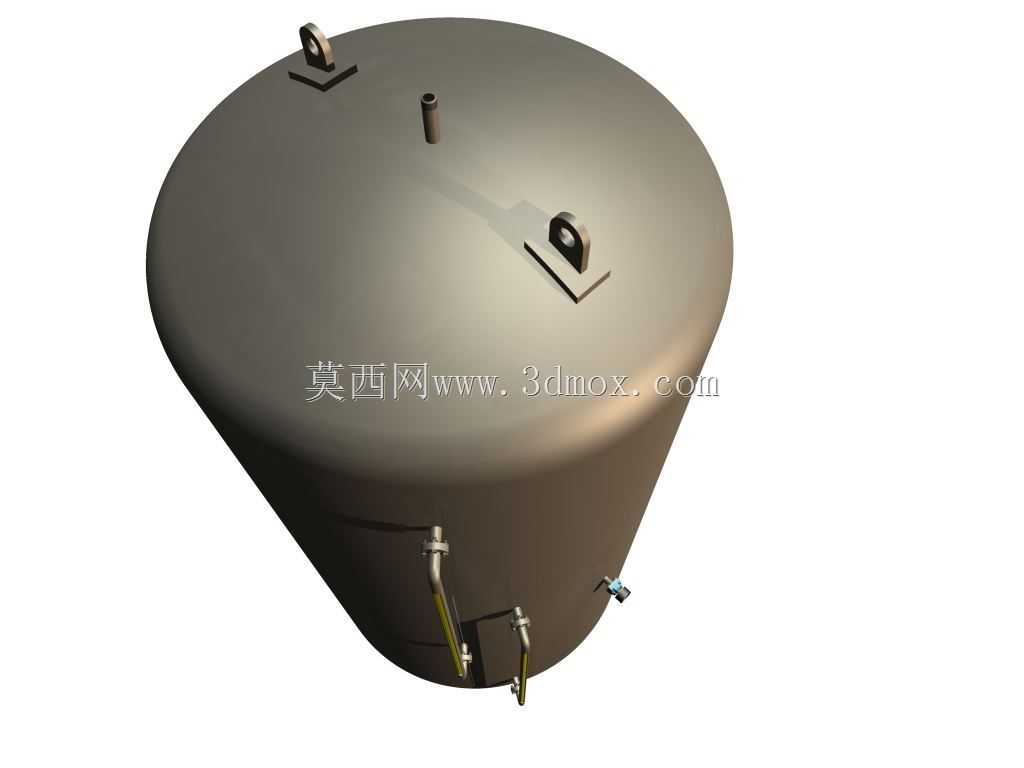

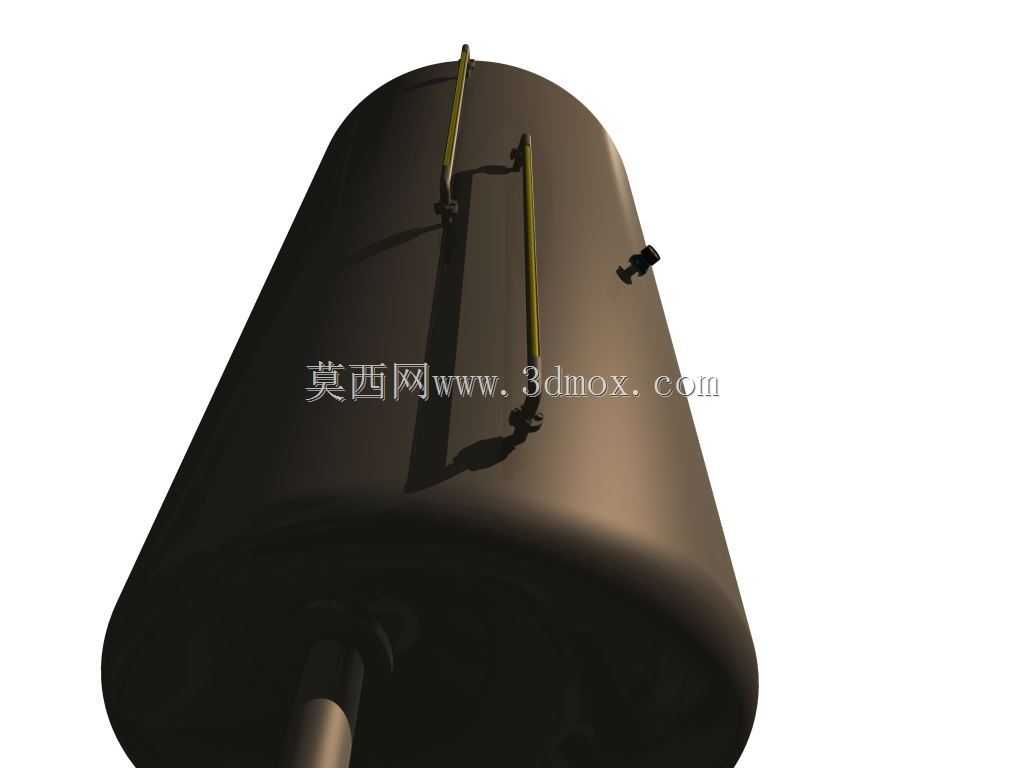

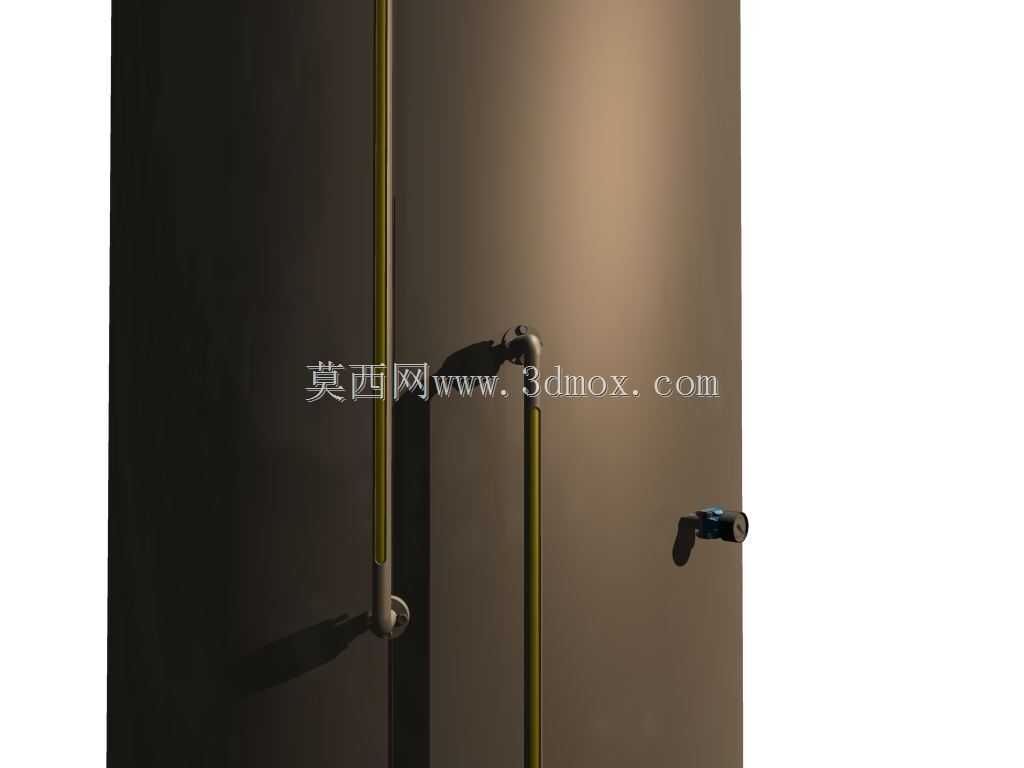

这款立式储水罐体主要应用于民用供水系统、小型工业生产循环水储配、暖通空调系统稳压补水、中小型污水处理工艺段的中间储水环节，也可适配小型食品加工行业的生产用水暂存场景，作为供水链路中的稳压储水单元，能够缓冲管网压力波动，储备一定容积的水体应对短时高峰用水需求，避免水泵频繁启停造成的设备损耗，同时可在临时断水工况下提供短时间的应急供水保障。从实际功能来看，该罐体为承压式密闭结构，可承受一定的内部工作压力，顶部设置的吊耳结构满足设备吊装转运、现场安装就位的施工需求，侧部布置的爬梯结构方便运维人员定期开展罐体内部清洁、内壁防腐层检查、附件检修等日常维护作业，底部的三支支腿采用均匀分布设计，将罐体整体抬离安装地面，既可以避免罐底长期接触地面出现受潮锈蚀问题，也为底部排污管路、进出水接管的安装预留足够的操作空间，支腿底部的圆形垫板能够增大与安装基础的接触面积，降低单位面积的承压载荷，适配普通混凝土地面的安装要求，无需额外制作复杂的预埋安装基础。在设计思路上，整体采用全参数化的零件拆分设计逻辑，未采用不可拆分的融合式建模方式，所有结构零件均保留独立的参数编辑入口，设计人员可根据实际项目的储水容积需求、现场安装空间限制、系统工作压力等级，灵活调整罐体的筒体直径、筒体高度、支腿长度、接管口径与安装位置，调整后各零件间的装配约束可自动匹配更新，不会出现装配错位、干涉的问题，大幅缩短同类型不同参数储罐的设计周期，减少重复建模的工作量。从安装边界来看，该罐体为立式落地安装形式，整体占地尺寸由筒体直径决定，支腿外沿超出筒体的尺寸控制在合理范围内，不会额外占用过多的安装场地，安装时仅需保证地面平整、承重满足罐体满水后的总载荷要求即可，侧部接管可根据现场管路走向灵活调整方位，适配不同的管路排布方案，整体安装难度低，现场适配性强。罐体的外形采用流畅的立式圆柱结构，上下封头采用标准椭圆封头形式，受力分布均匀，可有效降低承压状态下的结构应力集中问题，延长罐体的整体使用寿命，外表面可根据实际使用场景做防腐涂层、保温层等后续处理，适配不同工况的使用需求。
