平动从动件盘形凸轮可调光圈隔膜机构

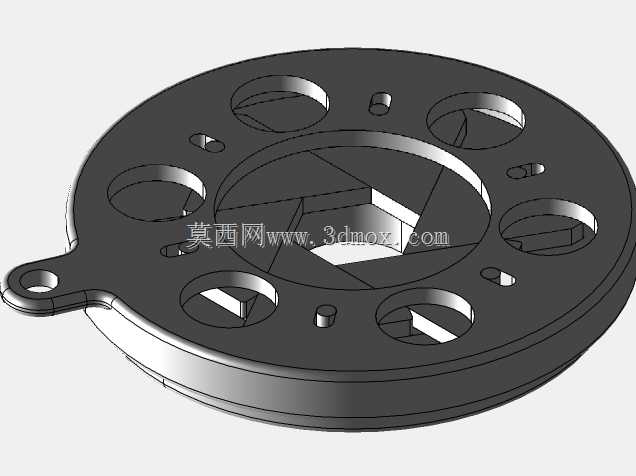

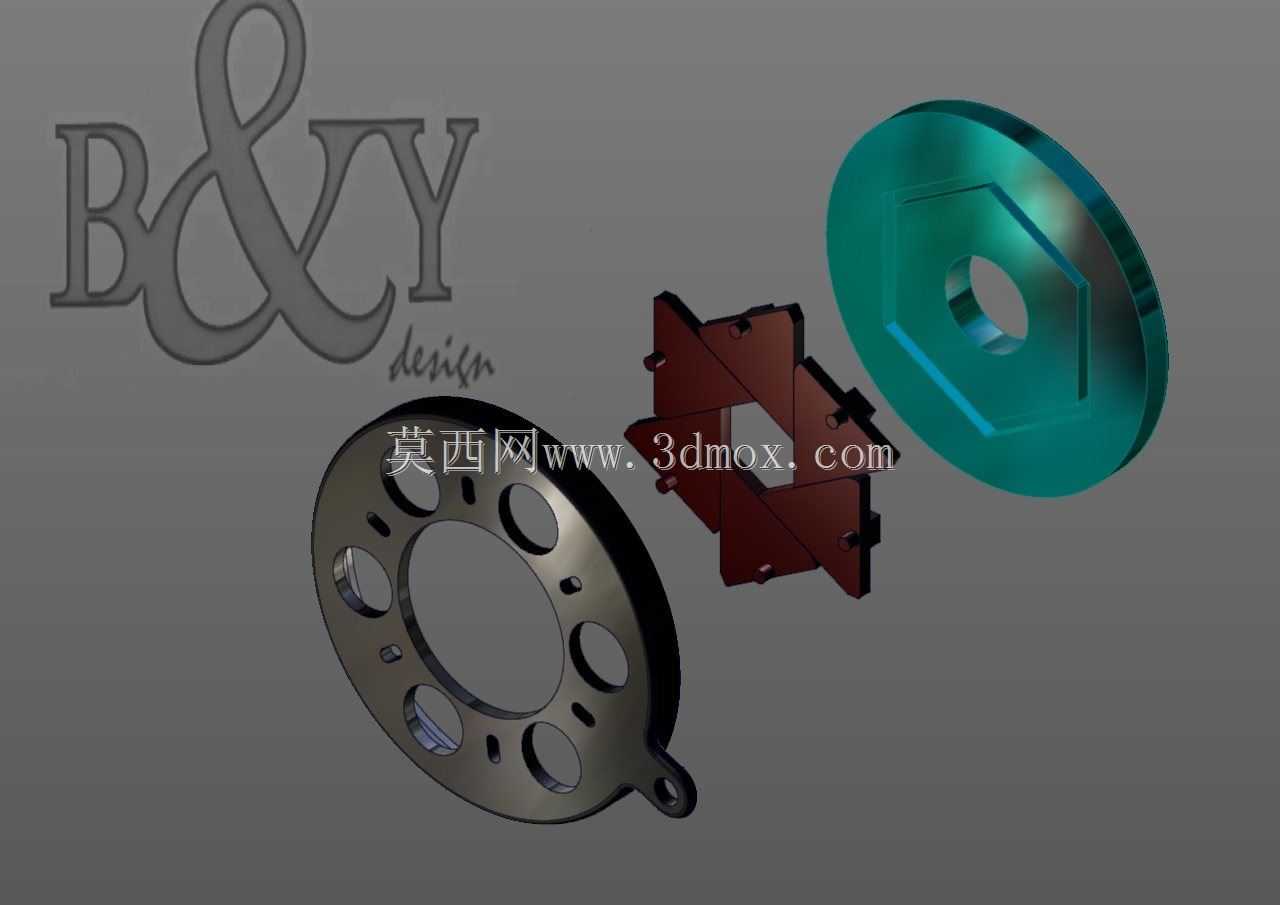

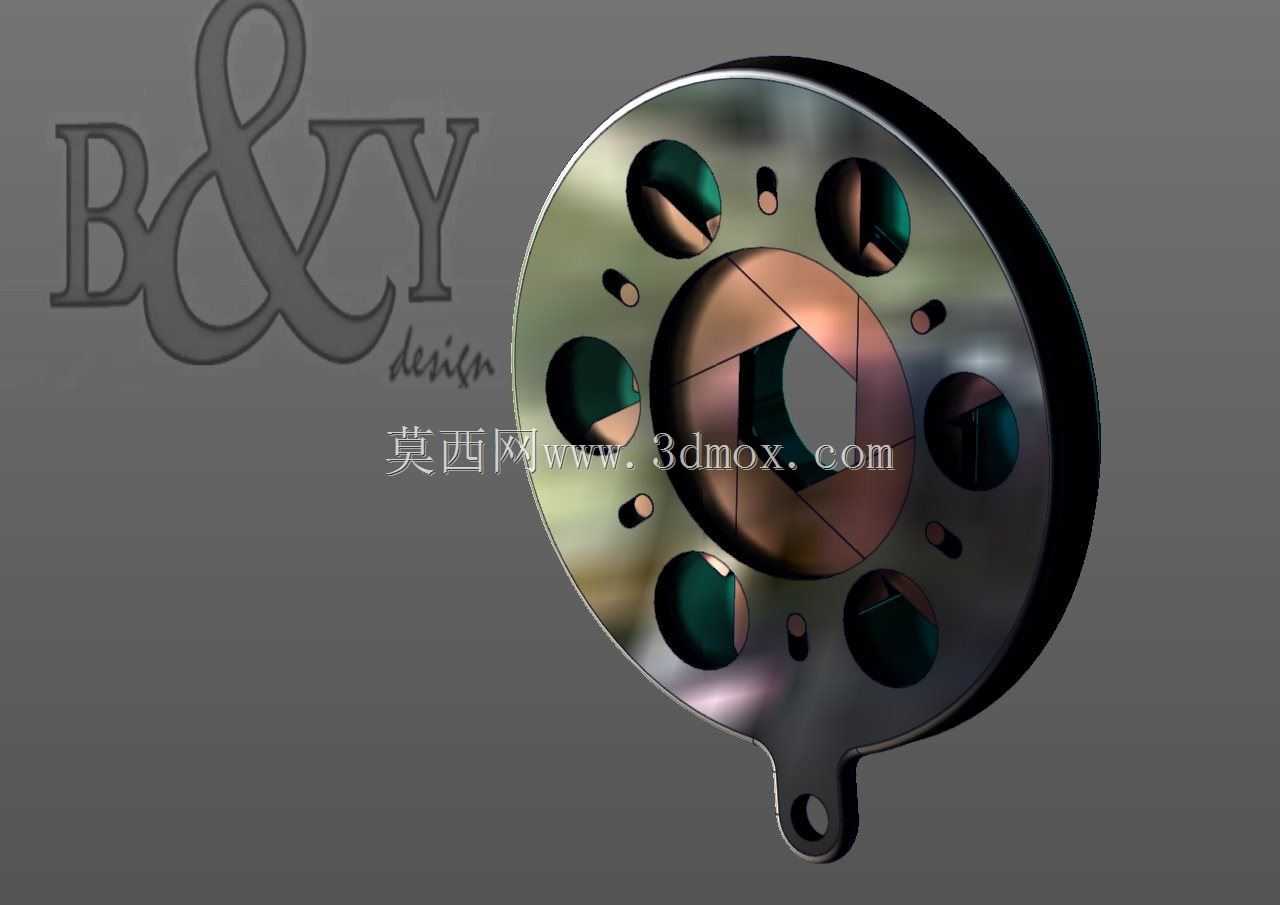

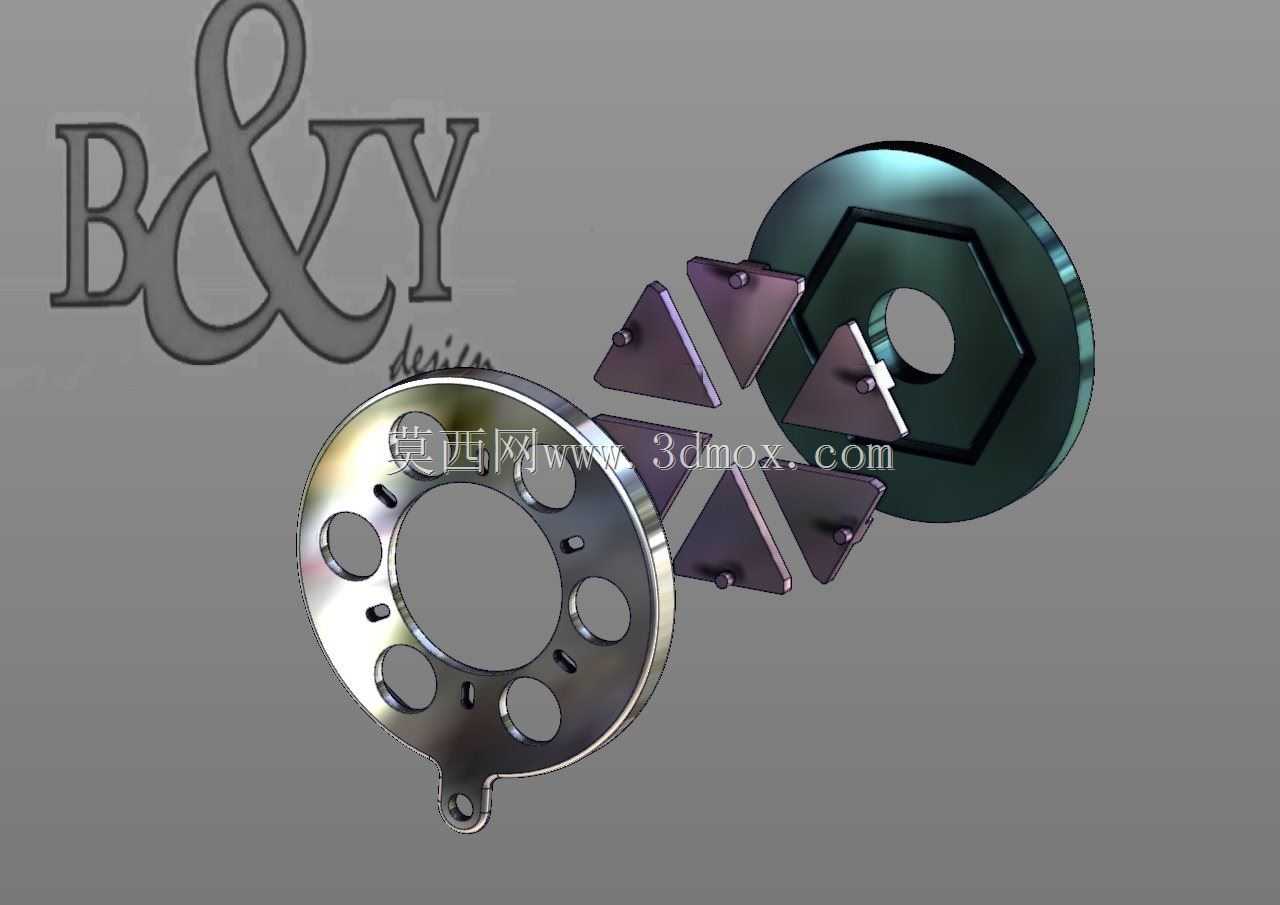

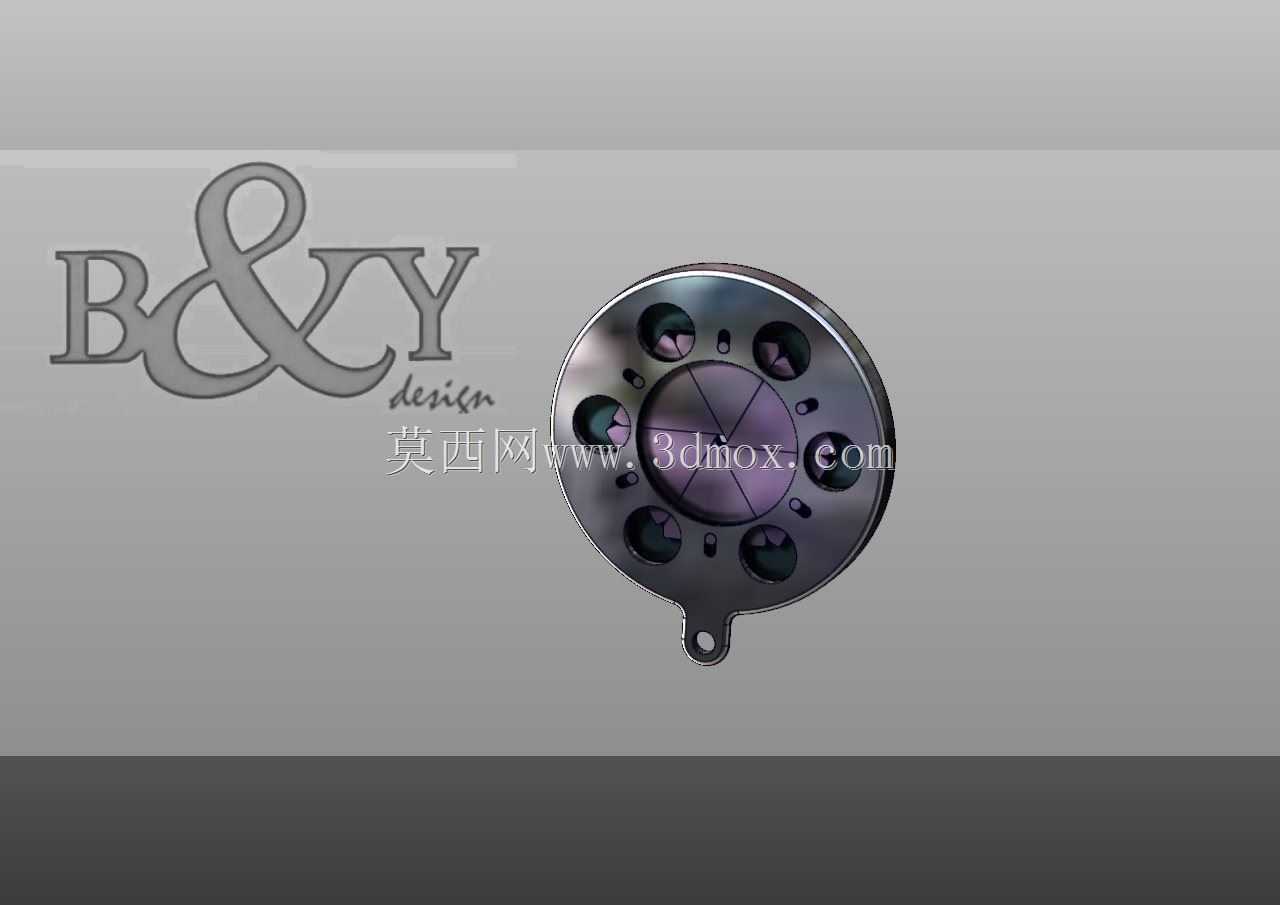

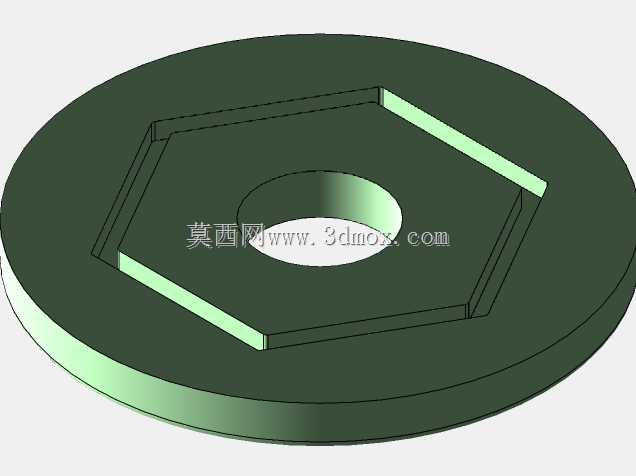

该机构是典型的平动从动件盘形凸轮结构，核心功能是通过转动上层盘形凸轮实现中心开口的开启与闭合调节，在工业场景中可适配多种需要通径调节、光路遮挡、介质通断控制的工况，常见于光学实验设备的光圈调节组件、流体管路的可变节流装置、精密检测设备的视场遮挡机构，也可作为小型自动化设备的分度挡停、物料分选开度控制部件使用。从实际用途来看，该机构依靠盘形凸轮的轮廓曲线驱动周向分布的平动从动件同步动作，所有从动件沿固定下盘的导向槽做径向平动，拼合形成可变大小的中心通口，相比传统旋转叶片式光圈，该结构的从动件运动轨迹为纯平动，无附加转动摩擦，动作过程卡滞风险更低，通口闭合时的密封贴合度更优，适合对通口规整度、动作可靠性要求较高的场景。产品功能特性上，固定下盘设置有六角槽安装定位结构，可直接通过六角配合实现周向防转，安装时无需额外设计定位销孔，能够快速适配对应规格的安装基座，降低配套结构的设计加工成本；上层凸轮盘外缘设置有拨柄结构，可直接连接手动拨杆、微型舵机、直线推杆等驱动部件，既支持手动调节开度，也可接入电控系统实现自动开度控制；周向分布的从动件采用对称布局，动作过程中受力均匀，单组从动件的受力载荷被均匀分散，长期往复动作的磨损量更小，机构使用寿命更长。设计思路层面，该结构采用同轴双层布局，上层凸轮盘与下层固定盘通过中心轴孔实现同轴定位，凸轮轮廓采用等速运动曲线优化设计，从动件的径向移动距离与凸轮转动角度呈线性对应关系，开度调节的线性度优异，便于实现开度的精准控制；从动件与凸轮接触的端面设置有耐磨贴合面，可降低长期动作带来的轮廓磨损，保证开度控制精度；整体结构采用扁平化设计，轴向厚度紧凑，可安装在空间局促的设备内部，不会占用过多安装空间。外形尺寸与安装边界方面，该机构整体为圆盘式结构，外圆轮廓规整无突出棱角，安装时仅需匹配下盘的六角槽定位尺寸、中心轴孔配合尺寸即可完成装配，外围预留的安装孔位可根据实际安装需求适配不同规格的紧固螺钉，拨柄的转动行程覆盖全闭到全开的完整区间，动作过程中无超出外圆轮廓的运动干涉，周边配套结构仅需预留拨柄的转动避让空间即可，适配性较强。
