76毫米规格锥型微调框结构设计

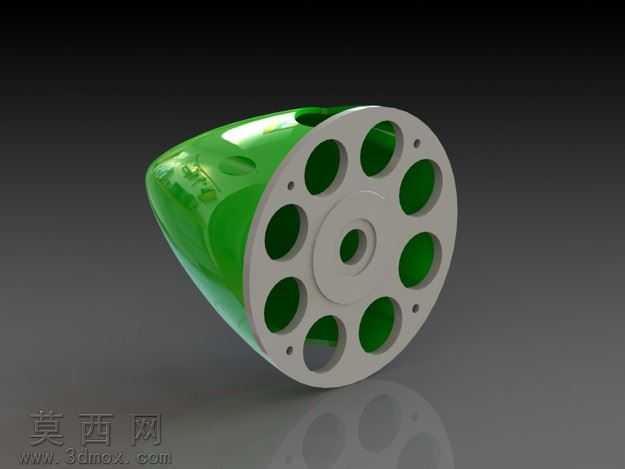

本作品采用三维参数化建模方式完成整体结构设计，建模过程中首先以76毫米的基准直径为核心尺寸约束，绘制底部圆形安装基准面，通过放样凸台命令生成流畅的锥型外轮廓，曲面过渡阶段采用G2连续曲率约束，保证锥面从底部到顶端的顺滑过渡，无突兀折角，满足空气动力学相关的流线型外观需求。建模阶段针对外表面的开孔结构，采用阵列特征结合草图约束完成定位，所有开孔的中心轴线均与锥面法线方向保持一致，保证后续装配时的对位精度，底部安装边采用等厚度薄壁结构设计，预留与铝板构件连接的安装位，内部腔体根据塑料盆的容纳需求做了等距偏移处理，壁厚均匀控制在2毫米，既满足结构强度要求，也适配注塑成型的工艺特性，避免出现壁厚不均导致的缩痕问题。材质与渲染阶段，外表面赋予高光绿色塑料材质，调整材质的反射粗糙度为0.12，添加少量清漆层效果模拟亮面塑料的通透光泽感，底部安装边赋予磨砂金属铝材质，还原铝板构件的哑光金属质感，内部腔体做半透明消隐处理，方便观察内部的塑料盆容纳结构，渲染时采用三点布光方案，主光源从侧上方45度角照射，突出锥面的高光反射轮廓，辅光源补亮暗部细节，避免阴影区域死黑，添加地面反射效果增强整体真实感。结构设计上充分考虑微调框的使用场景，锥型外罩可起到防护与导流作用，底部的安装结构可快速与配套铝板基座完成固定，内部预留的塑料盆安装位可实现容纳功能，侧面的开孔既可以作为调节操作的避让位，也能起到减重与通风的作用，整体结构无冗余特征，所有尺寸均做了参数化关联，后续若需调整规格，仅需修改基准直径参数即可快速完成整体模型的更新，适配不同尺寸的使用需求。设计过程中反复校验了各部件的装配干涉问题，通过静态干涉检查确认所有配合面均预留了0.1毫米的装配间隙，满足实际生产的装配公差要求，同时对薄壁结构做了强度仿真校验，确认在常规使用载荷下不会出现结构变形问题。
